Система измерения количества и показателей качества нефтепродуктов компании «Петропавловская нефтебаза»

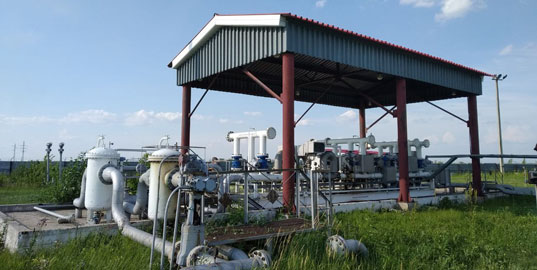

Система измерений количества и показателей качества нефтепродуктов (СИКНП) Петропавловской нефтебазы (Республика Казахстан) функционирует с применением продукции НПФ «КРУГ».

ТОО «Петропавловская нефтебаза» является крупной нефтебазой города Петропавловска, осуществляющей прием нефтепродуктов с линейной производственно-диспетчерской станции (ЛДПС) «Петропавловск» – филиала российского АО «Транснефть-Урал». Основным направлением деятельности компании является хранение и отпуск нефтепродуктов и ГСМ потребителям на территории Республики Казахстан.

Модернизация СИКНП Петропавловской нефтебазы выполнена с целью приведения Системы сбора и обработки информации (СОИ) в соответствие современным нормативным требованиям, в том числе нормативным документам сдающей стороны – АО «Транснефть-Урал». В рамках проекта компанией «КРУГ» выполнена поставка оборудования и программного обеспечения, проведены пусконаладочные работы.

СОИ СИКНП Петропавловской нефтебазы разработана с применением типового технического решения НПФ «КРУГ» – Системы измерений количества и показателей качества нефти.

В рамках проекта выполнена замена выработавших свой ресурс вычислителей расхода «OMNI-6000» и АРМ диспетчера Delta-V на российские вычислители расхода нефти ЦифрОйл^® и АРМ оператора СИКНП с установленной SCADA-системой КРУГ-2000.

В объем поставки вошли:

• резервируемые вычислители расхода нефти и нефтепродуктов ЦифрОйл – 2 шт.
• резервируемые АРМ оператора с программным обеспечением SCADA КРУГ-2000 и OPC-сервером SCADA КРУГ-2000 спецификации UA
• АРМ оператора ЛДПС «Петропавловск» с программным обеспечением SCADA КРУГ-2000 и OPC-сервером SCADA КРУГ-2000 спецификации UA.

Структура системы обработки данных

Система обработки данных СИКНП состоит из 2-х функционально распределенных уровней сбора, обработки и отображения информации.

Нижний уровень: существующие КИП и исполнительные механизмы.

Средний уровень: резервируемые вычислители ЦифрОйл выполняют измерения и вычисления параметров узла учёта, осуществляют управление компакт-прувером, предоставляют интерфейс для отображения данных и формирования отчетных документов, а также предоставляют данные для передачи на АРМ оператора посредством канала связи Ethernet.

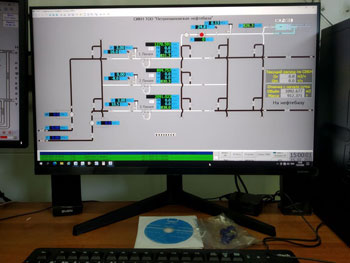

Верхний уровень: резервируемые АРМ оператора выполняют сбор данных с вычислителей ЦифрОйл, долговременное архивирование собранных данных, а также предоставляют интерфейс для отображения данных и печати отчётных документов.

Программное обеспечение АРМ оператора и АРМ «ЛПДС-Петропавловск» поддерживает передачу данных в системы вышестоящего уровня по каналу связи Ethernet по стандартным открытым протоколам OPC DA/HDA/UA. Инициатором обмена данными являются запросы от ОРС-клиента системы вышестоящего уровня.

В качестве средства связи для информационного обмена АРМ «ЛПДС-Петропавловск» с Системой сбора и обработки информации СДКУ/ЕСДУ «Транснефть» должна использоваться существующая локальная сеть Ethernet (100/1000 Мбит/с).

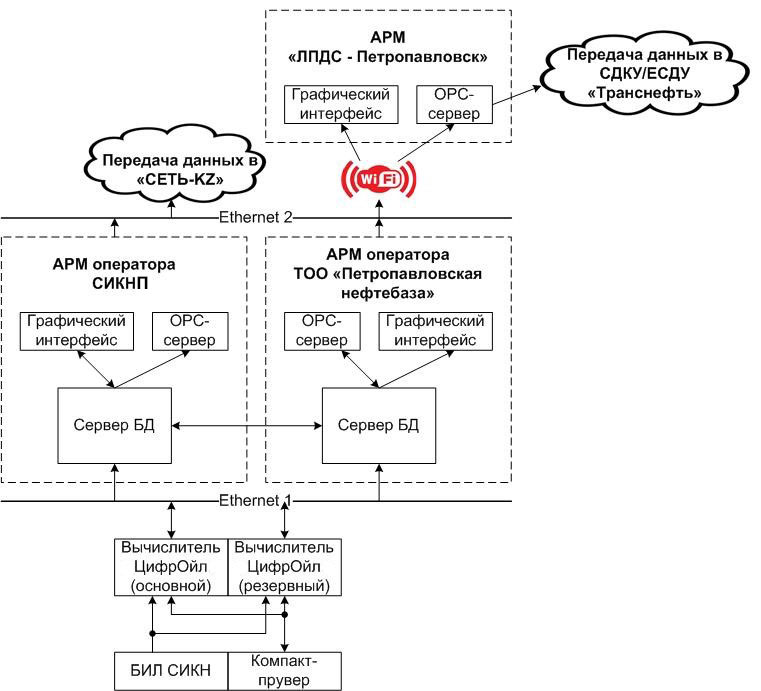

Рисунок – Структурная схема программного обеспечения системы

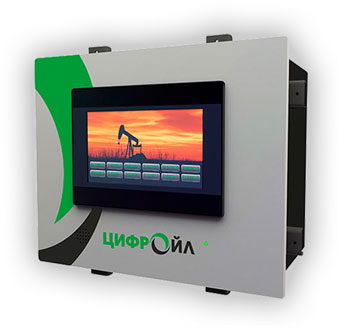

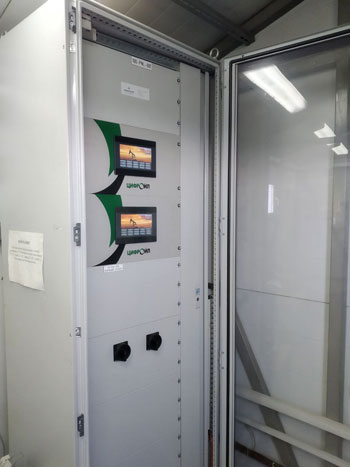

Вычислитель расхода ЦифрОйл предназначен для вычисления количественных и качественных характеристик нефти и нефтепродуктов, таких как:

• нефть
• бензин
• газовый конденсат
• топливо, занимающее по плотности промежуточное место между бензином и керосином
• топливо для реактивных двигателей, керосин для реактивных двигателей, авиационное реактивное топливо ДЖЕТ А, керосин
• дизельное топливо, печное топливо, мазут
• смазочное масло нефтяного происхождения, полученное из дистиллятных масляных фракций с температурой кипения выше 370 °С.

Область применения вычислителя – предприятия добычи, транспортировки, переработки и хранения нефти и нефтепродуктов:

• в составе СИКН/СИКНП
• в системах технического учёта.

Вычислитель ЦифрОйл успешно прошёл опытно-промышленные испытания:

• в ООО «Башнефть-Добыча» (НСП «Япрык») совместно со специалистами ИК «Сибинтек», по итогам включен в реестр применяемого оборудования ПАО «НК «Роснефть»
• в ООО «Няганьнефть» (ДНС-5 УНПА Юг-Талинка), по итогам включен в реестр применяемого оборудования АО «ННК».

Вычислитель ЦифрОйл внесён в

• Федеральный реестр средств измерений (№ 75827-19),
• Реестр отечественной промышленной продукции Минпромторга (ПП РФ № 719 от 17.07.2015г.)
• Единый реестр российской радиоэлектронной продукции Минпромторга (РЭ-7045/22).

SCADA КРУГ-2000 является 100%-м импортозамещающим продуктом и внесена в Реестр отечественного ПО Минцифры РФ под номером 541.

Иные проекты СИКН/СИКНП, в которых участвовала компания «КРУГ»:

• СИКН №13 Омской ЛПДС (ПАО «Транснефть»)
• СИКН пункта сдачи нефти «Адамово» (Польша)
• Система учета стабильного конденсата Сургутского ЗСК (ООО «Газпром переработка»)
• СИКН №544 и №578 ПСП «Самотлор» (АО «Самотлорнефтегаз»)
• СИКН узла учета нефти №479 месторождения «Нефтяные Камни» («SOCAR», Азербайджан).
