КРУГ повышает экономическую эффективность теплоснабжения г. Вольска

Компания «Вольсктеплоэнерго» является крупнейшим региональным поставщиком тепловой энергии и горячей воды потребителям г. Вольска и Вольского района Саратовской области со значительным числом территориально разбросанных технологических объектов. Большинство котельных предприятия в настоящее время требуют постоянного присутствия операторов.

Цель проекта

Основной целью проекта руководство «Вольсктеплоэнрего» определило повышение экономической эффективности теплоснабжения потребителей.

Было принято решение о создании малобюджетной системы диспетчеризации с переводом всех малых котельных на автоматические котлы, работающие без постоянного присутствия обслуживающего персонала.

Компания КРУГ много лет работает в области диспетчеризации теплосетевых компаний, и накопила существенный опыт, что и определило выбор Заказчика.

Основные задачи системы – контроль функционирования и соблюдение требований правил безопасной эксплуатации в соответствии с ПТЭ тепловых энергоустановок с передачей основных параметров работы оборудования на центральный диспетчерский пункт (ЦДП) по беспроводному каналу связи. Внедрение системы диспетчеризации планируется в несколько этапов. Выполнен первый этап – создание ЦДП в Вольске и организация диспетчерского управления котельной без обслуживающего персонала в с. Николаевка.

Объекты

Котельные, центральные тепловые пункты (ЦТП), котлы наружной установки. Всего в «Вольсктеплоэнерго» эксплуатируются 48 котельных (30 в г. Вольске и 18 в районе) и 7 ЦТП. Все котельные работают на газе.

Функции

Информационные функции:

  • мониторинг основных параметров работы оборудования котельной
  • оповещение диспетчера ЦДП о возможных аварийных ситуациях и изменениях режимов работы оборудования
  • обеспечение персонала ретроспективной информацией (события, зафиксированные системой, тренды параметров и др.) для анализа с целью оптимизации и планирования работы оборудования.
  • отображение диагностической информации о наличии связи с контроллером и модулями ввода/вывода.

Управляющие функции:

  • диспетчерское управление отключением газового клапана котельной.

Вспомогательные функции:

  • самодиагностика комплекса технических и программных средств
  • проверка достоверности информационных сигналов
  • оперативная перенастройка системы и реконфигурация программного обеспечения.

Архитектура системы

Система диспетчеризации «Вольсктеплоэнерго» функционирует на базе программно-технического комплекса КРУГ-2000 (ПТК КРУГ-2000®) и представляет собой трехуровневую систему.

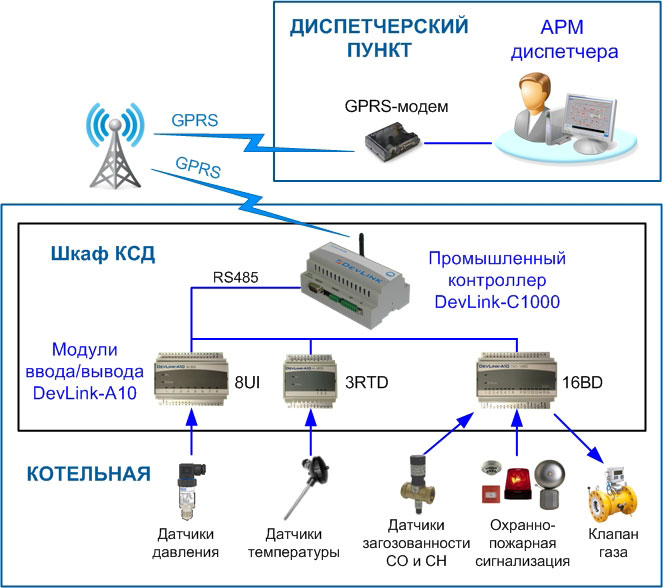

Структурная схема системы диспетчеризации

Первый (нижний) уровень первого этапа внедрения системы включает в себя запорный газовый клапан котельной, а также датчики аналоговых и дискретных параметров:

  • температуры и давления в прямом и обратном трубопроводах
  • давления в трубопроводе холодной воды (подпитка)
  • температуры наружного воздуха
  • загазованности по метану и углекислому газу
  • пожарной и охранной сигнализации.

Второй (средний) уровень системы представлен шкафом диспетчеризации с промышленным контроллером DevLink-С1000 и модулями ввода-вывода серии DevLink-A10 для сбора данных с технологического оборудования котельной.

Третий (верхний) уровень содержит АРМ диспетчера, функционирующий под управлением SCADA КРУГ-2000®. Осуществляет сбор, обработку, хранение и визуализацию данных с контроллера DevLink-C1000 и дистанционное управление отключением клапана газа.

Передача данных между контроллером DevLink-C1000 и SCADA КРУГ-2000 выполняется по GPRS-каналу с использованием специализированного протокола, позволяющего работать с медленными и ненадежными каналами связи и осуществляющего приоритетную доставку управляющих команд.

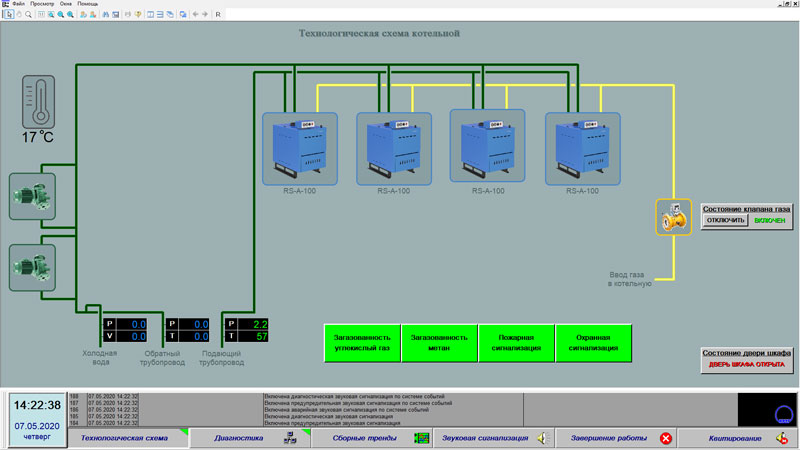

Технологическая схема котельной №11р (с. Николаевка)

Результаты

Внедрение АСДУ обеспечивает повышение экономической эффективности теплоснабжения г. Вольска и Вольского района за счет:

  • перевода работы котельных на «безлюдные» технологии и экономии на фонде оплаты труда
  • оперативного оповещения о возникновении аварийных ситуаций и их своевременной ликвидации
  • увеличения безаварийного срока эксплуатации оборудования котельных
  • улучшения технологической дисциплины благодаря точной и своевременной регистрации действий персонала.

Компанией «КРУГ» выполнены работы по поставке шкафа диспетчеризации и АРМ диспетчера, а также работы по инжинирингу и пусконаладке системы. Монтажные работы были выполнены сотрудниками «Вольсктеплоэнерго», что уменьшило объём инвестиций.

В 2020 г. планируется расширение системы диспетчеризации путем подключения к АСДУ еще трех котельных г. Вольска.
