Диспетчерский пункт – верхний уровень АСДУ объектами теплоснабжающей компании

Назначение

Диспетчерский пункт

Диспетчерский пункт является ключевым звеном в технологической цепочке диспетчерского управления, обеспечивающий централизованный контроль, управление и координацию (взаимную увязку) распределённых объектов теплосетевой компании.

Основные функции

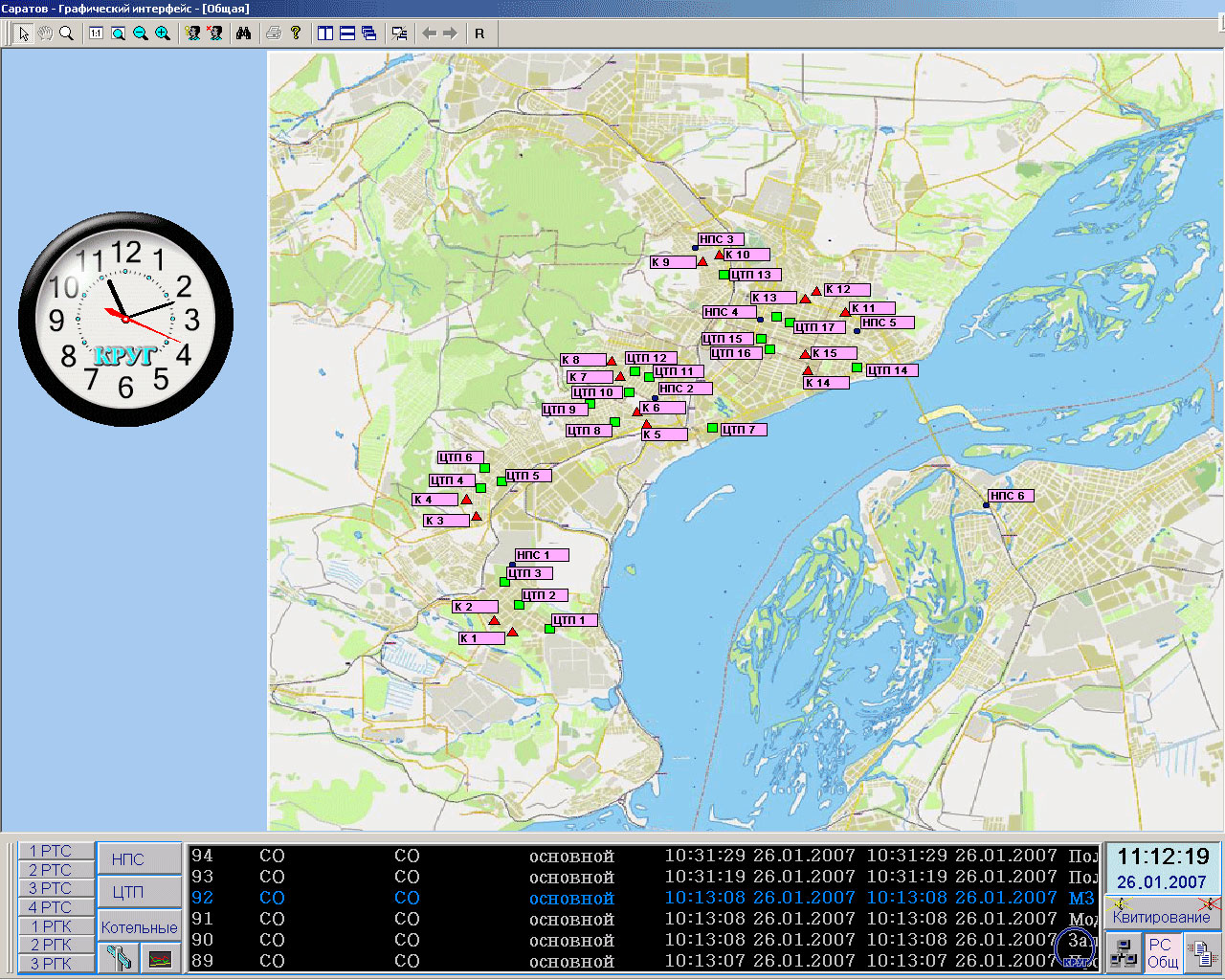

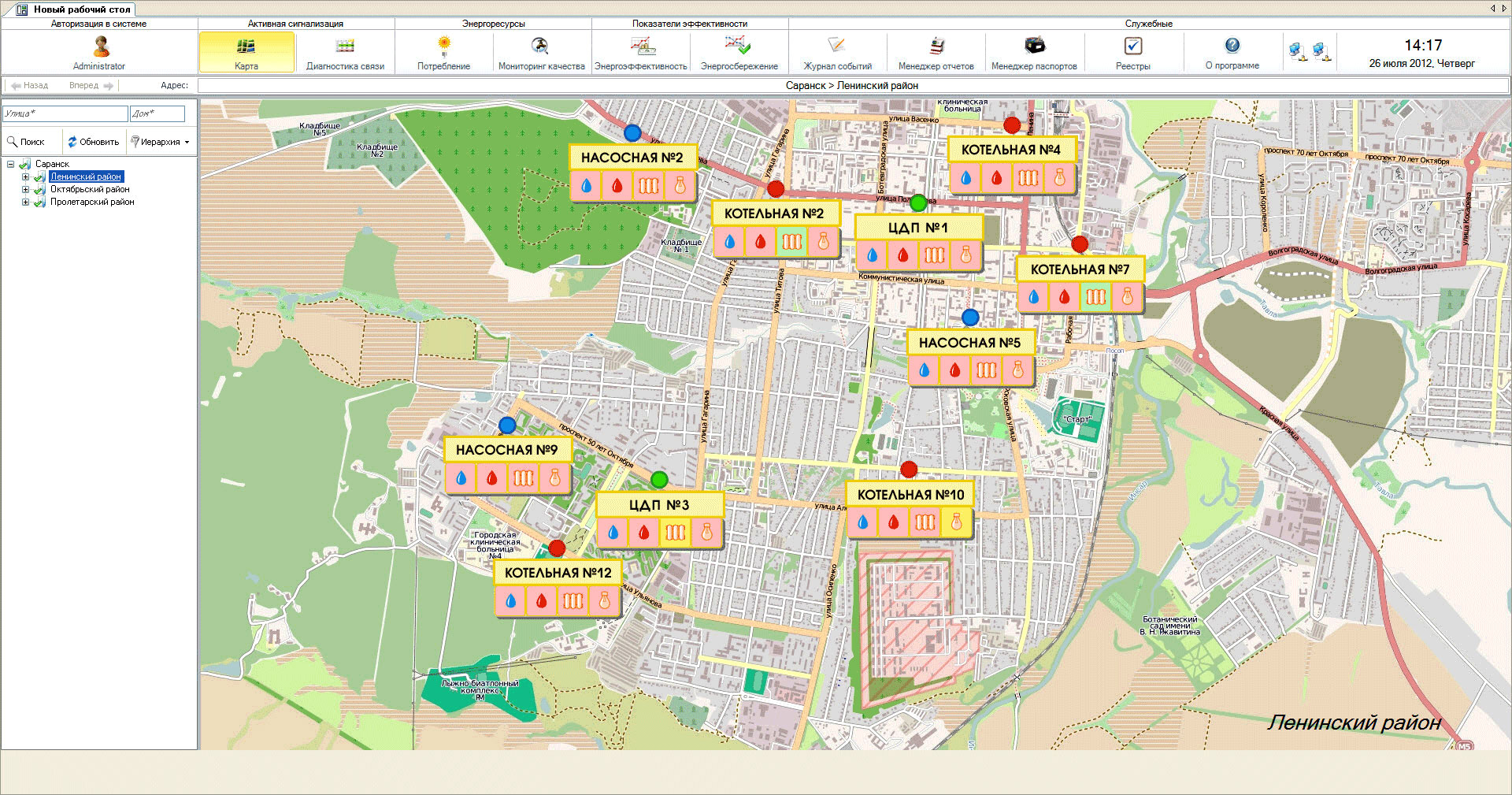

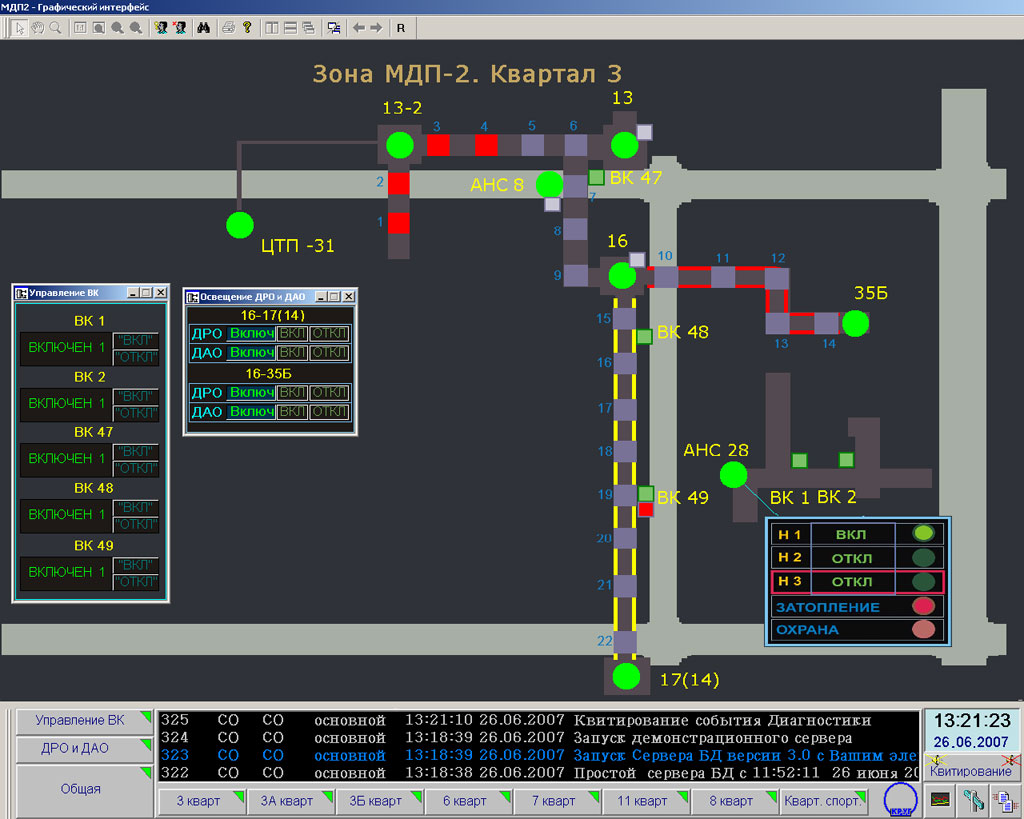

  • Предоставление обслуживающему персоналу на мониторах автоматизированных рабочих мест и экране коллективного пользования электронной модели системы теплоснабжения с визуализацией технологических объектов в привязке к плану местности, а также с предоставлением описания (паспортизацией) этих технологических объектов

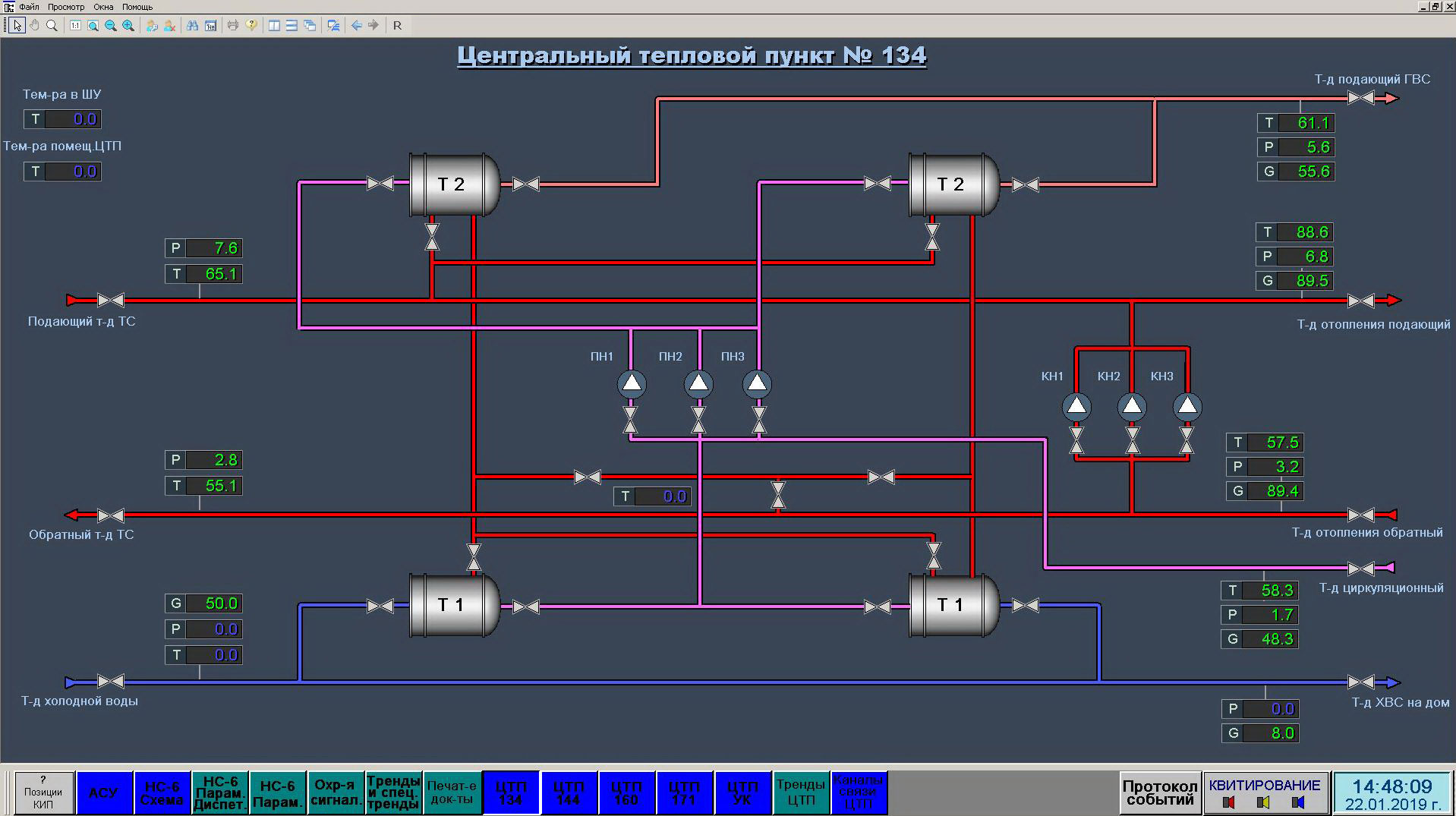

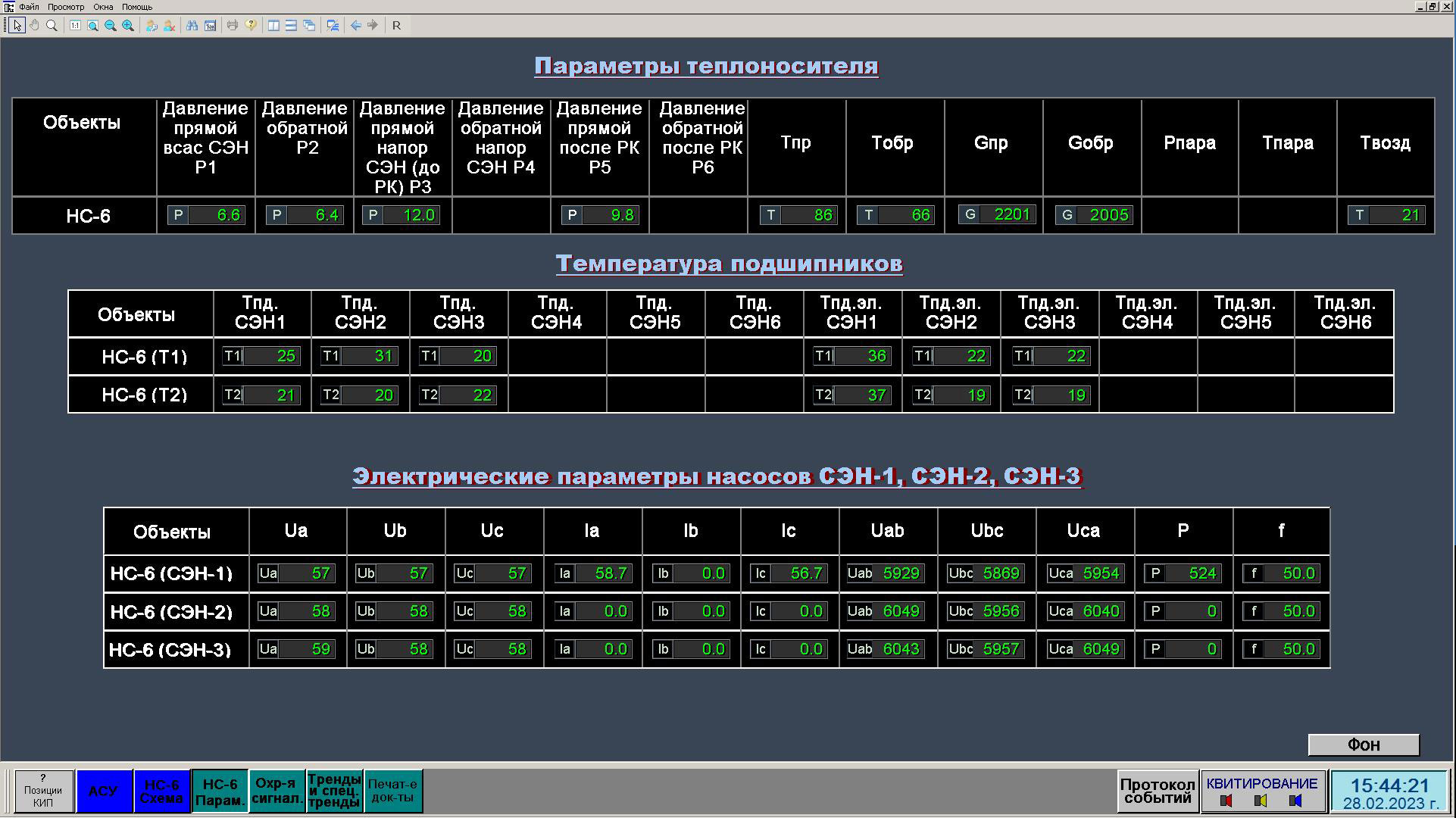

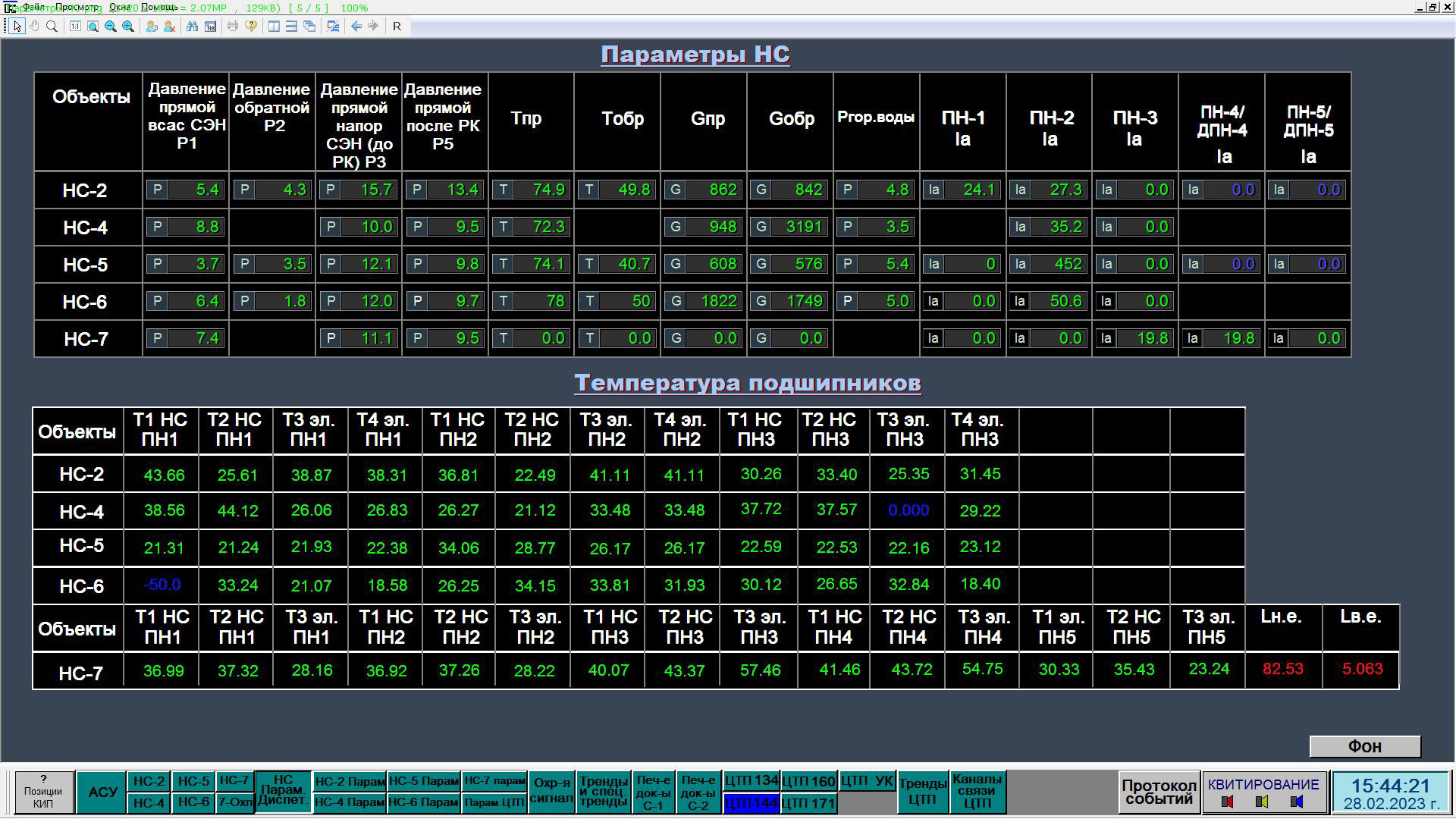

  • Визуализация значений технологических параметров (температура, давление, расход, состояния (положения) исполнительных механизмов и дискретных датчиков и т.д.) на объектах управления
  • Формирование световой и звуковой сигнализации при нарушениях параметрами заданных значений и обнаружении неисправностей оборудования
  • Реализация команд оперативно-диспетчерского персонала по управлению исполнительными механизмами:
    • ведение требуемого режима работы оборудования
    • запуск программ изменения состояния технологических агрегатов (пуск/останов, включение/отключение, открытие/закрытие и т.п.)
    • изменение технологических уставок контролируемых параметров оборудования, установка заданий автоматическим регуляторам и т.п.
  • Сбор, статистическая обработка, архивирование и документирование технологических данных и событий системы
  • Комплексный коммерческий/технический учет всех видов энергоресурсов (тепловой энергии и теплоносителя, холодной воды, электрической энергии, природного газа), отпускаемых и потребляемых, в том числе на технологические и собственные нужды
  • Контроль качества вырабатываемых и потребляемых энергоресурсов на этапах производства, транспортировки, распределения и потребления тепловой энергии
  • Расчет технико-экономических показателей с предоставлением оперативному персоналу данных о текущей эффективности работы технологических объектов для коррекции режимов их работы
  • Автоматическая синхронизация системного времени всех абонентов системы по сигналам источника точного времени (GPS, ГЛОНАС)
  • Интеграция с ERP- и MES-системами теплосетевой компании.

Объекты диспетчеризации

Объектами диспетчеризации являются:

  • Котельные
  • Насосные
  • Тепловые пункты
  • Узлы учета энергоресурсов.

Архитектура

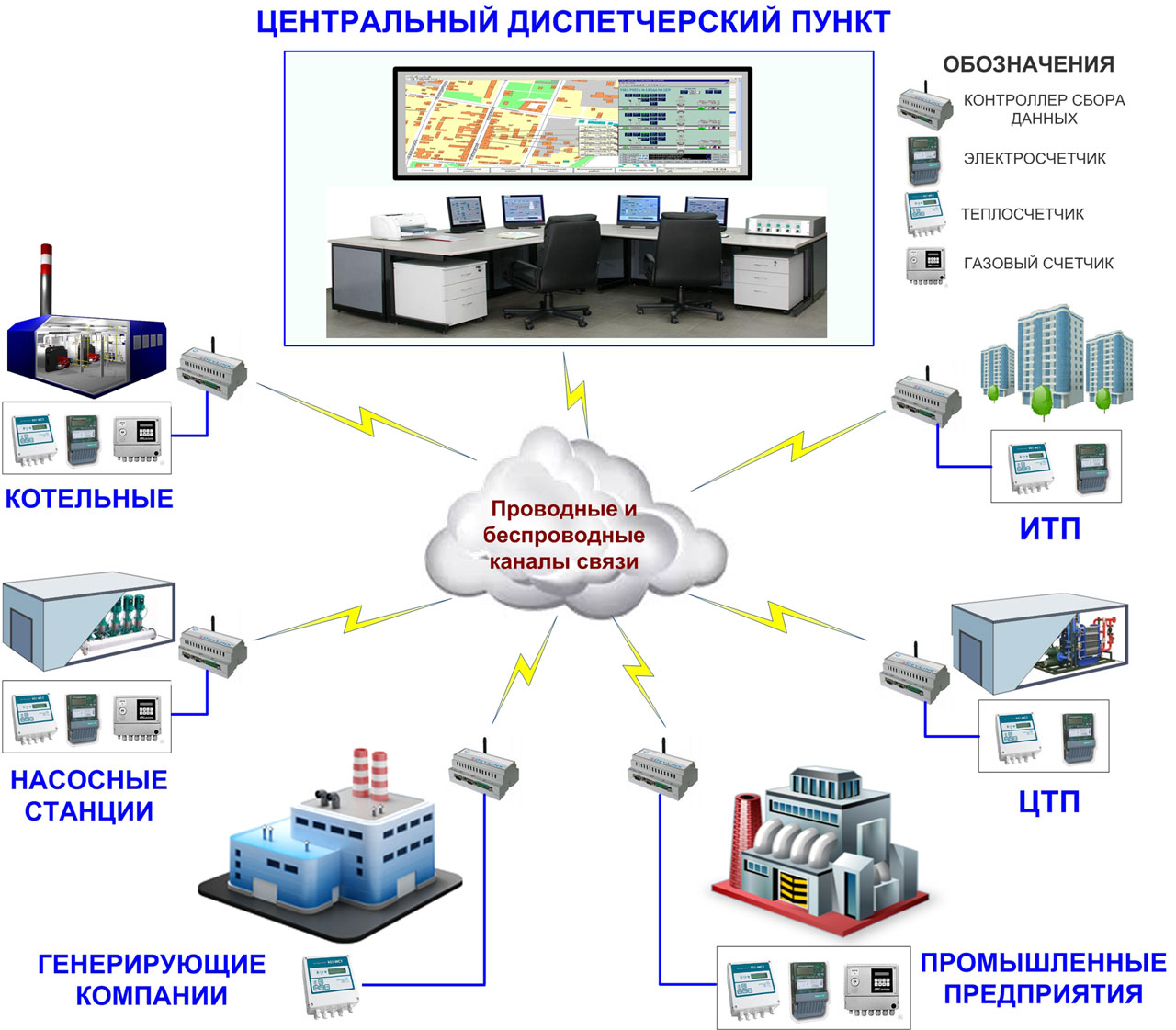

Диспетчерское управление может быть реализовано на уровне центрального и (или) районных диспетчерских пунктов, которые в зависимости от информационной мощности и решаемых задач могут иметь в своем составе:

  • Серверы базы данных, обеспечивающие:
    • сбор по проводным и беспроводным каналам связи технологических данных с локальных АСУ ТП объектов теплосетевой компании
    • обработку, документирование и долговременное хранение данных
    • взаимодействие с АРМ диспетчерских пунктов
    • интеграцию с системами управления предприятия (ERP, MES), с биллинговой системой.

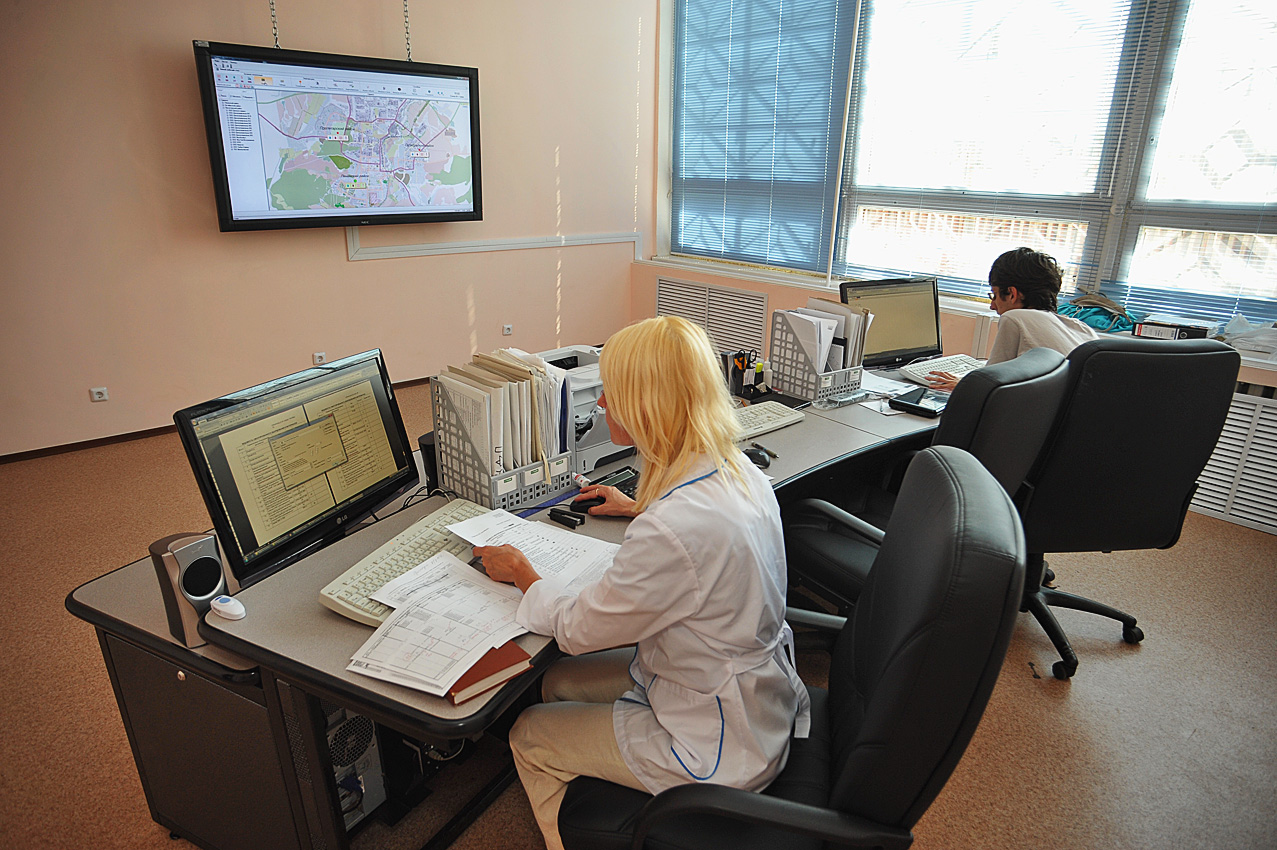

  • АРМ оперативно-диспетчерского персонала, осуществляющие:

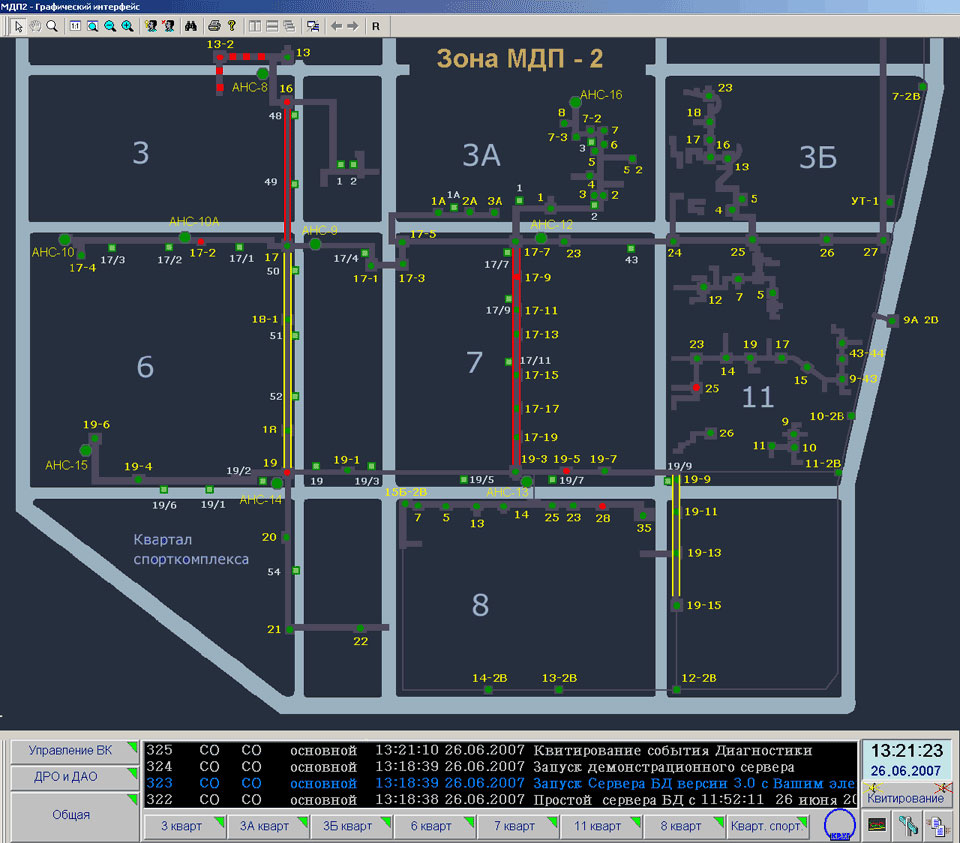

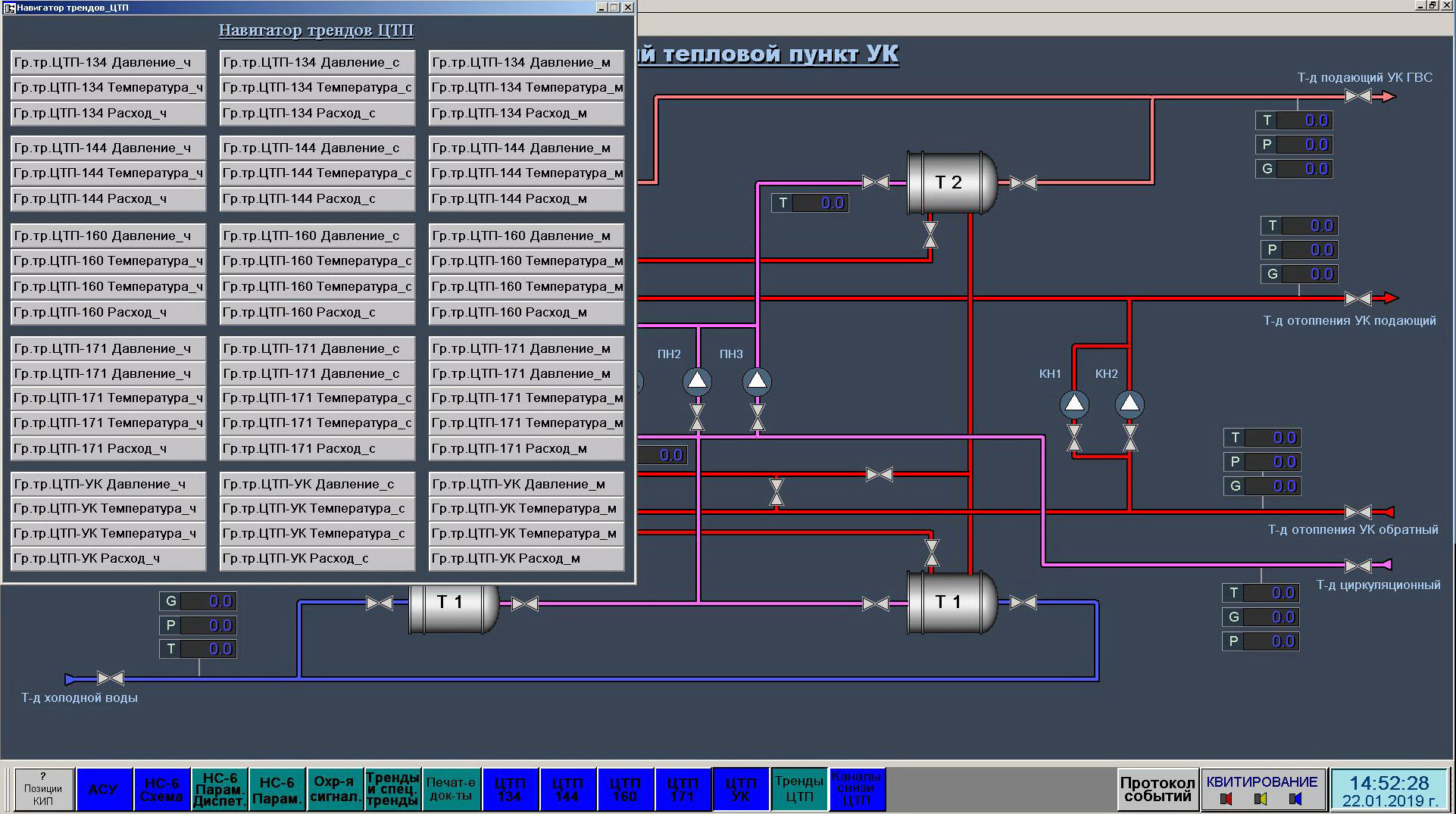

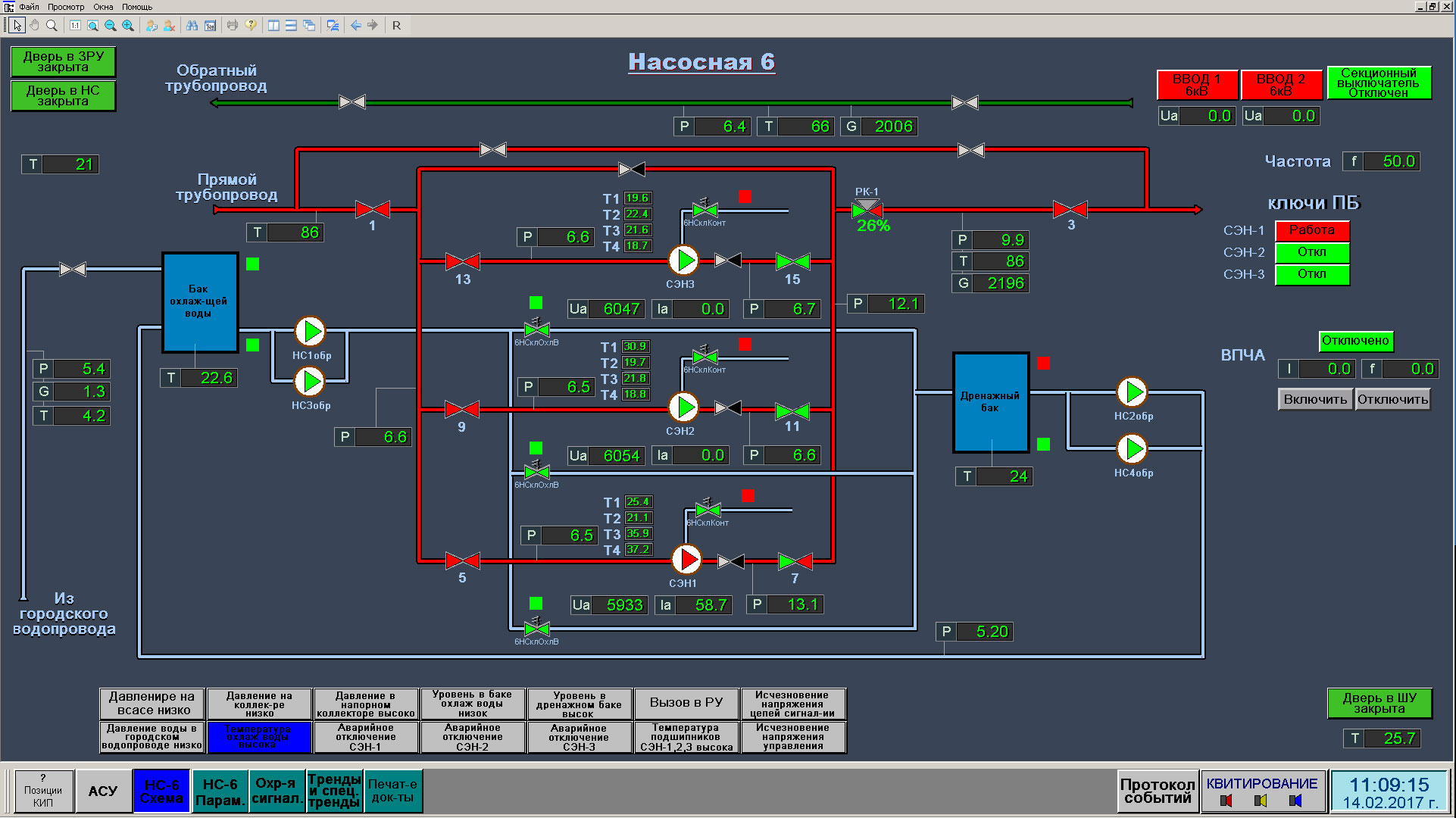

    • визуализацию оперативных и архивных данных посредством мнемосхем, таблиц и графиков
    • документирование данных (вывод на печать отчётов, ведомостей, протоколов и т.п.)
    • ручной ввод настроечных параметров системы (технологических уставок, настроек регуляторов, шкалы датчиков и т.п.)
    • формирование диспетчером команд дистанционного управления на исполнительные механизмы технологических объектов.
    В общем случае для взаимодействия серверов и АРМ используются клиент-серверная архитектура. В целях повышения надёжности диспетчерского управления серверы базы данных и вычислительные сети могут быть выполнены по схеме 100% «горячего» резервирования.

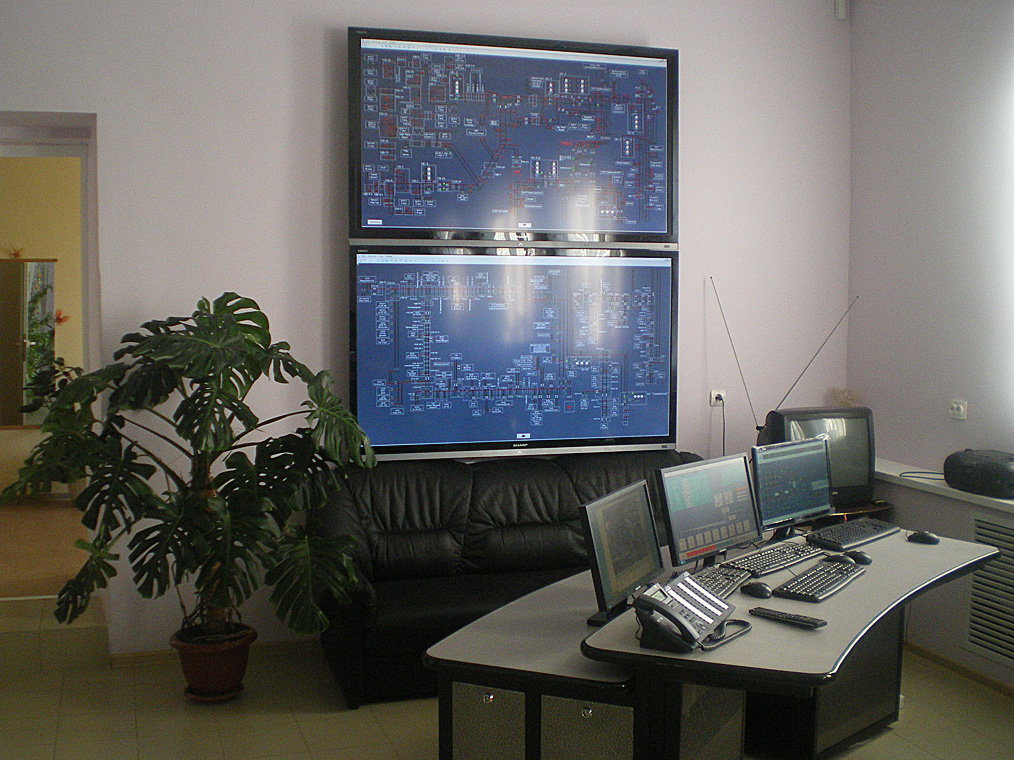

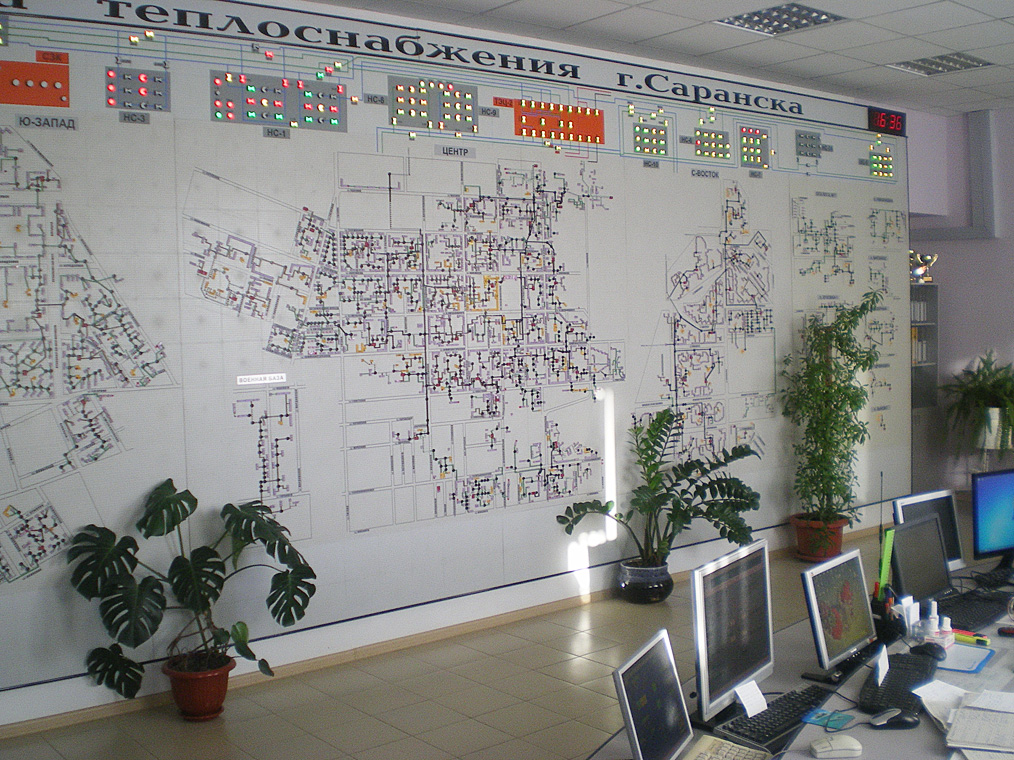

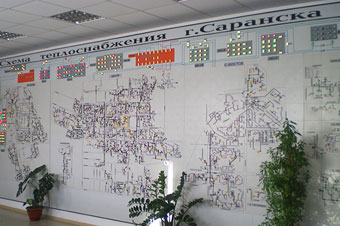

  • Экран коллективного пользования, позволяющий отображать как обобщённую, так и детализированную информацию разноформатных технологических данных (видеоизображений, графиков и диаграмм, текстовой документации и т.д.) на одном общем экране
  • WEB-сервер, обеспечивающий предоставление единой точки доступа в сети Internet/Intranet к информации системы для корпоративных пользователей и служб компании
  • Сервер единого времени TimeVisor, обеспечивающий синхронизацию системного времени абонентов системы (серверы, АРМ, контроллеры, приборы учета) по сигналам точного времени (GPS, ГЛОНАС).

Серверы базы данных, WEB-сервер и АРМ диспетчерских пунктов функционируют на базе интегрированной модульной SCADA КРУГ-2000.

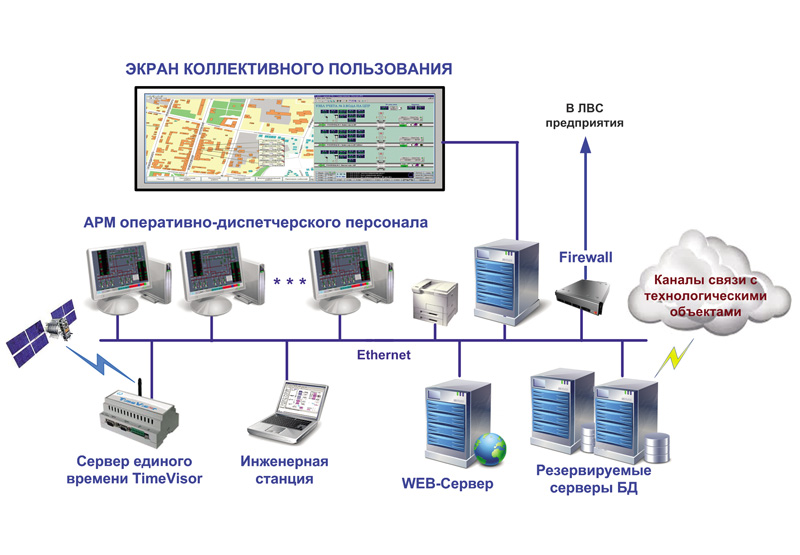

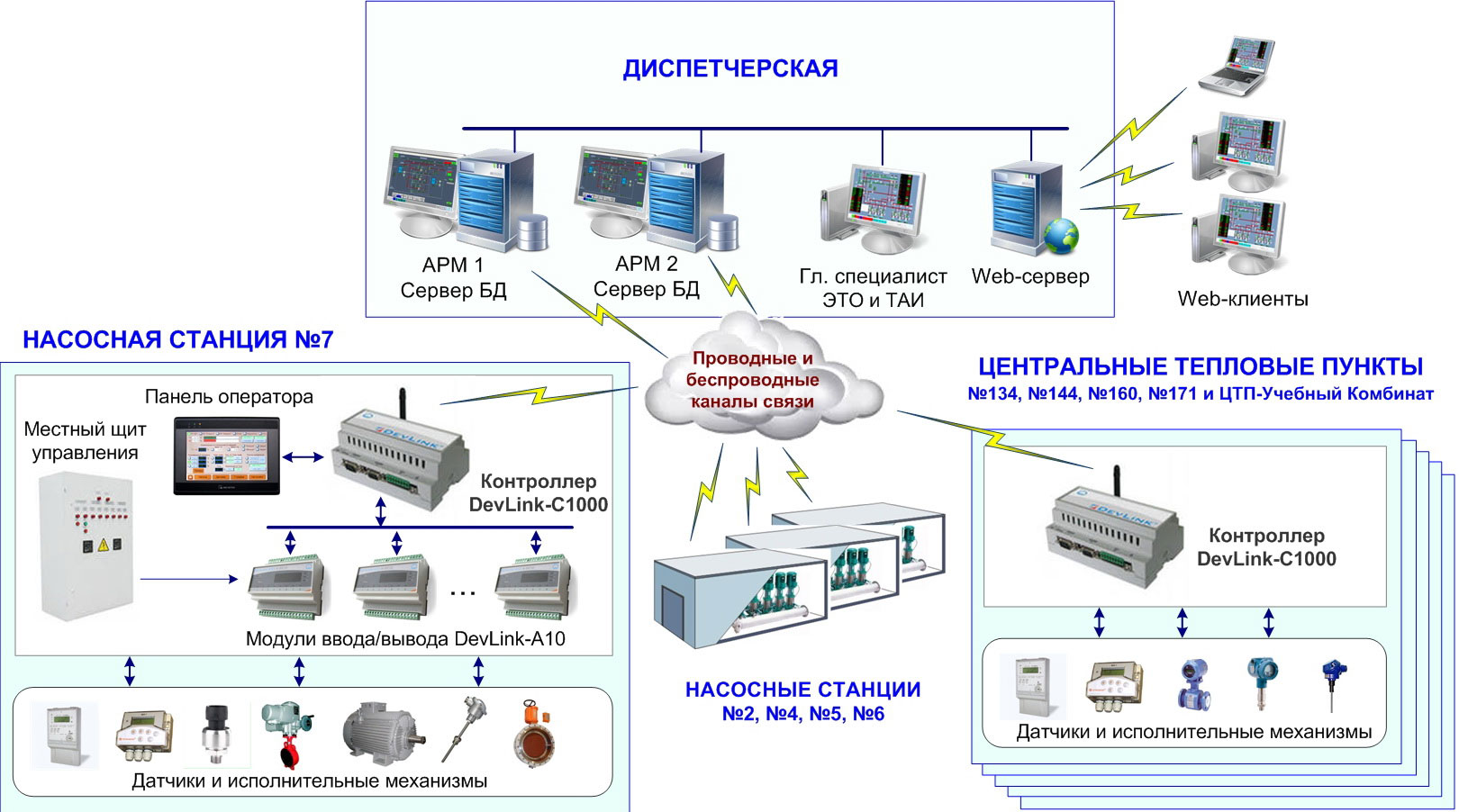

Структурная схема Центрального диспетчерского пункта
