Система диспетчеризации котельных в г. Нахабино Московской области
В рамках модернизации котельных ООО «Акватория» (г. Нахабино, Московская область) Группой компаний «КРУГ» внедрена автоматизированная система мониторинга и учета энергоресурсов 3-х котельных, две из которых находятся в Нахабино, а третья – в Желябино Красногорского района Московской области.
Компания «Акватория» обеспечивает водоснабжение, водоотведение и теплоснабжение административных зданий, объектов социальной сферы и муниципального жилого фонда (64 многоквартирных дома) в г. Нахабино и еще двух населенных пунктов Красногорского района Московской области.
Объекты управления

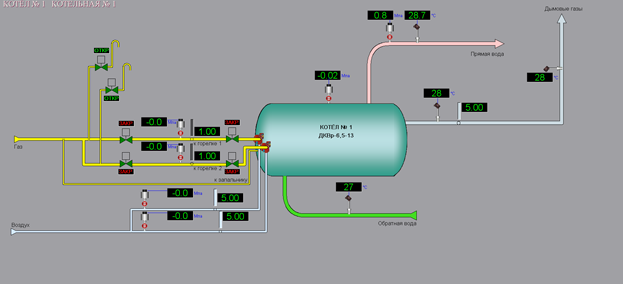

Система обеспечивает мониторинг работы оборудования 3-х котельных: котлов марки ДКВР-6,5-13, горелок котлов, насосов, запорной арматуры, дизель-генераторов из единой диспетчерской. Учет энергоресурсов ведется по системе теплоснабжения, ГВС, ХВС и по потреблению электроэнергии.
Функции системы
- Сбор и обработка данных технологических параметров, параметров состояния оборудования и исполнительных механизмов
- Оперативное отображение состояния механизмов (включен/отключен) и положения запорной арматуры (открыта/закрыта)
- Графическое отображение и звуковая сигнализация выхода технологических параметров за границы нормального режима (предупредительная сигнализация) и достижения аварийных границ
- Оперативное отображение информации о текущем состоянии технических и программных средств системы.
Функции учета энергоресурсов

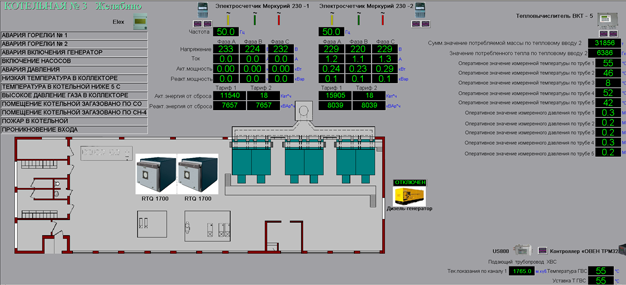

- Автоматический сбор данных со всех приборов учета каждой котельной (тепловычислители ВКТ5 и КМ-5, электросчетчики Меркурий 230, расходомеры с импульсным выходом)
- Оперативный контроль качества энергоресурсов посредством выявления отклонений качественных характеристик ресурсов от нормативов, которые задаются оператором
- Подготовка итоговых отчетов о потреблении и качестве энергоресурсов
- Архивирование информации на сервере.
Функции мониторинга безопасности котельных
Система позволяет отслеживать аварийные ситуации по следующим параметрам:
- авария котлов и горелок котлов
- контроль загазованности помещения котельной для предотвращения утечек газа
- контроль температуры в помещении котельной
- возникновение пожара в помещении котельной
- контроль режимов работы дизель-генератора (включен/выключен/авария)
- контроль за фактами незаконного проникновения на объекты.
Вспомогательные функции
- диагностика состояния технических средств, контроллеров и сетей связи
- защита от несанкционированного доступа к изменению параметров настройки и конфигурации системы.
Компоненты системы
- Ультразвуковые расходомеры ВЗЛЕТ МР УРСВ-522, электромагнитный расходомер ВЗЛЕТ МР ЭМ ПРОФИ-222, счетчики электроэнергии Меркурий 230, измерители-регуляторы температуры ТРМ 202
- Шкафы местного управления насосной станции
- Промышленные контроллеры DevLink-C1000

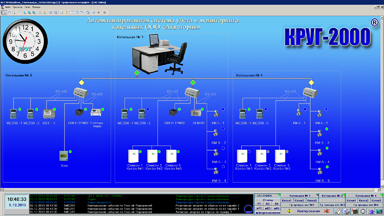

- АРМ диспетчера с установленной модульной интегрированной SCADA КРУГ-2000®
- Пульт диспетчера на базе универсальных конструкций серии КонсЭрго®.

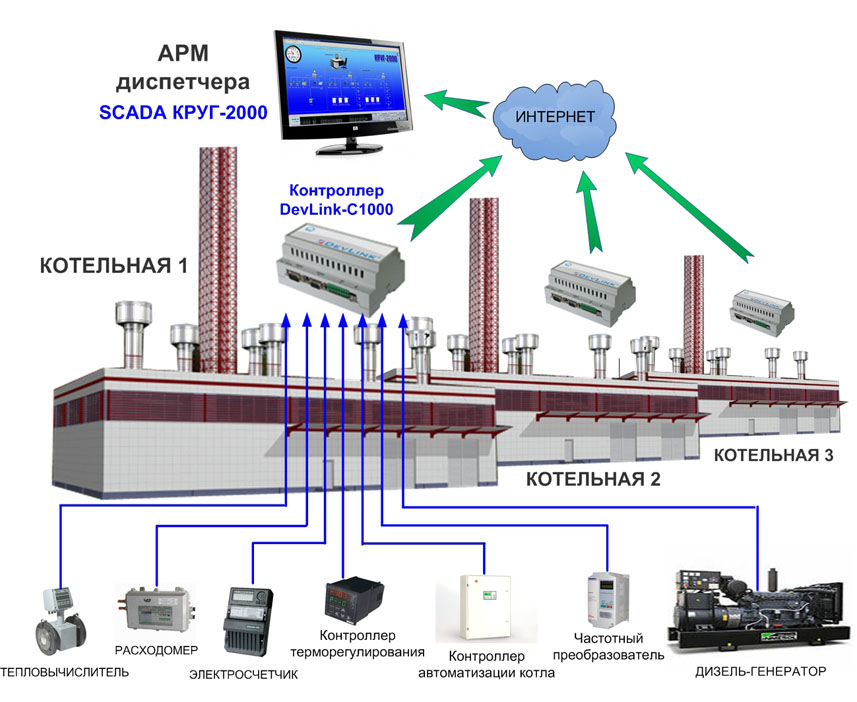

Архитектура системы
В архитектуре системы выделено три иерархических уровня.
Нижний уровень. Используется существующее технологическое оборудование, установленное в котельных. Основой данного уровня являются локальные шкафы автоматики, реализующие алгоритмы управления техническими системами и обеспечивающие доступ к параметрам состояния технических систем для внешней системы мониторинга.
На среднем уровне используется шкафное оборудование, в которое входят промышленные контроллеры DevLink-C1000, производящие опрос всех параметров каждой котельной. Вся информация по учету энергоресурсов также собирается на контроллере, после чего передается на верхний уровень.
Верхний уровень системы представлен АРМ диспетчера, расположенным в изолированном помещении одной из котельных. Предназначен для сбора, обработки оперативных и исторических данных от устройств с последующим хранением и выдачей обслуживающему персоналу информации по запросу в виде графиков и отчетов.
Результаты внедрения системы
- своевременное предоставление оперативному персоналу достаточной и достоверной информации о ходе технологического процесса, состоянии оборудования и технических средств управления
- предоставление персоналу ретроспективной технологической информации (регистрация событий, диагностика оборудования и т.п.)
- повышение технологической дисциплины за счет регистрации действий персонала
- улучшение условий труда обслуживающего персонала.
Заказчик выбрал технические решения, предлагаемые НПФ «КРУГ», основываясь на большом опыте работы в данной области.
Краткие технические характеристики
- количество подключенных устройств – 30
- количество входных сигналов – 450
- количество трендов – 350
- количество мнемосхем – 10.
Отличительные особенности
Отличительная особенность данной АСУ ТП – объединение разнородного оборудования в единую систему диспетчеризации. Монтажные работы были выполнены в короткие сроки: система была развернута на 3-х объектах за одну рабочую неделю.
Система диспетчеризации котельных реализована на базе типового технического решения НПФ «КРУГ» по диспетчеризации котельных.
