Автоматизированная система диспетчерского контроля технологических параметров насосных станций тепловых сетей (г. Иркутск)

Система предназначена для оперативно-диспетчерского контроля основных технологических параметров насосных станций и дистанционного контроля состояния пожарной и охранной сигнализаций.

В апреле 2010 г. совместно с ЗАО «ИРМЕТ» (г. Иркутск) успешно введена в промышленную эксплуатацию Автоматизированная система диспетчерского контроля (АСДК) технологических параметров насосных станций тепловых сетей г. Иркутска.

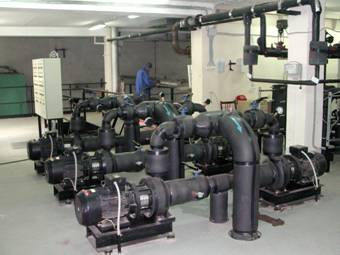

Система охватывает 26 насосных станций тепловых сетей, расположенных в разных районах города. Оборудование автоматики каждой насосной связано посредством GPRS-сети с центральным диспетчерским пунктом (ЦДП), на который поступает оперативная информация.
Внедрение АСДК позволило снизить затраты на эксплуатацию и техническое обслуживание за счет сокращения штата оперативного дежурного персонала, своевременного обнаружения аварийных ситуаций и обеспечения надлежащей охраны помещений насосных станций.

Типовая архитектура автоматизированной системы

АСДК построена по иерархическому принципу и представляет собой двухуровневую структуру.
На нижнем уровне системы расположены шкафы автоматики (ША) насосных станций. Контроллеры, установленные в ША, обеспечивают сбор и первичную обработку входных информационных сигналов для передачи на верхний уровень, а также выдачу управляющих воздействий.
Контроллеры ША осуществляют обмен данными с автоматизированным рабочим местом (АРМ) Центрального диспетчерского пункта (ЦДП), составляющим верхний уровень. АРМ ЦДП с функциями архивирования предоставляет оперативному персоналу удобный человеко-машинный интерфейс для контроля технологических параметров и управления, анализа накопленных архивных данных, а также обеспечивает формирование отчетной документации.

Аппаратные средства

Шкафы автоматики. Функционально и конструктивно законченные изделия, оборудованные клеммниками для подключения внешних цепей, промаркированных надлежащим образом, а также кабельными вводами. Для исключения возможности несанкционированного доступа каждый ША запирается на ключ. ША обеспечивают степень защиты от внешних воздействий не ниже IP54 для ТП по ГОСТ 14254-9.
Средства связи: Для передачи данных используется беспроводной GPRS-канал. Для минимизации трафика (и, соответственно, ежемесячной платы за использование GPRS-сети) максимально оптимизирован алгоритм обмена данными.
Если аналоговый параметр (давление, температура и т.д.) в течение 30 минут не изменялся на величину, превышающую величину апертуры (настраиваемый параметр), передача данных осуществляется периодически 1 раз в 30 минут. В противном случае передача данных по параметру, изменившемуся на величину, превышающую апертуру, происходит инициативно, в тот же момент времени.
Информация о сработавшей охранной или пожарной сигнализации передается на ЦДП немедленно.

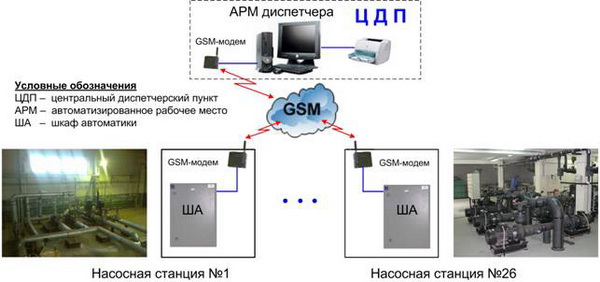

Структура АСДК технологических параметров насосных станций тепловых сетей

Принципы функционирования

Основные контролируемые значения:

  • температура и давление теплоносителя (подача/обратка от ТЭЦ и потребителей)
  • параметры шлейфов пожарной сигнализации
  • параметры контуров охранной  сигнализации (датчики открытия дверей, датчики движения).

Каждая насосная станция может быть автономно поставлена либо снята с сигнализации. Постановка/снятие с сигнализации может осуществляться либо дистанционно диспетчером, либо «по месту» с помощью ключа Touch Memory. В случае, если насосная станция поставлена на сигнализацию и наблюдается срабатывание пожарных или охранных датчиков, по месту включается зуммер, а диспетчеру немедленно передается аварийный сигнал.

Функции системы

Информационные функции

обеспечивают формирование экранных изображений и выходных форм информационно-вычислительных задач по запросам диспетчера или неоперативного персонала (администратора системы) и включают:

  • сбор и обработку информации о состоянии технологических параметров
  • обнаружение, сигнализацию и регистрацию аварийных ситуаций, несанкционированного проникновения в помещения насосных станций
  • ведение журнала событий
  • архивирование истории изменения параметров на жестком магнитном диске
  • формирование и выдачу оперативных и архивных данных персоналу
  • формирование отчетной документации.
Сигнализация формируется по следующим условиям:
  • срабатывание охранных датчиков
  • срабатывание пожарных датчиков
  • превышение контролируемыми параметрами аварийных границ, задаваемых оператором
  • авария канала связи с ША насосной станции.
Управляющие функции
  • снятие/постановка насосной на сигнализацию «по месту» с помощью ключа Touch Memory (с уведомлением диспетчера)
  • дистанционное снятие/постановка насосной станции на сигнализацию диспетчером.
Сервисные функции
  • автоматическая диагностика канала связи ША насосной с ЦДП
  • конфигурирование системы
  • проведение в регламентируемых пределах отключений/подключений, проверки и замены элементов системы
  • ручной ввод (изменение уставок и констант управления и обработки информации).
Доступ к функциональным возможностям системы

Доступ к функциональным возможностям системы предоставляется согласно установленным разграничениям уровней доступа.

Преимущества системы
  • Уменьшение затрат на эксплуатацию
  • Повышение надежности эксплуатации насосных станций
  • Сокращение затрат на техническое обслуживание
  • Повышение эффективности использования кадрового и технического потенциала для обслуживания насосных станций
  • Возможность расширения (увеличение количества насосных, подключение дополнительных датчиков и исполнительных механизмов к контроллеру ША и т.д.).
