Система автоматического сбора данных с узлов учёта газа АО «СаранскТеплоТранс»

Компанией «КРУГ» введена в эксплуатацию система автоматического сбора данных (АСД) с узлов учета газа АО «СаранскТеплоТранс» на базе программно-технического комплекса ПТК КРУГ-2000® (ПТК КРУГ-2000®).

На первом этапе в систему АСД с узлов учета газа включено 14 котельных.

АО «СаранскТеплоТранс» входит в состав филиала «Мордовский» ПАО «Т Плюс» и осуществляет снабжение тепловой энергией г. Саранск, эксплуатацию и ремонт городских систем теплоснабжения.

Цели внедрения системы

  • Обеспечение в реальном времени оперативного персонала диспетчерской достоверными данными с узлов учета газа котельных
  • Уменьшение размеров разбаланса природного газа по основным направлениям использования за счет повышения точности учета
  • Упорядочивание и оперативность взаимных финансовых расчетов по отпуску/потреблению природного газа за счет ведения объективного автоматизированного учета
  • Минимизация производственных и непроизводственных затрат, снижения технологических и коммерческих потерь за счет своевременного выявления сверхнормативного потребления.

Функции

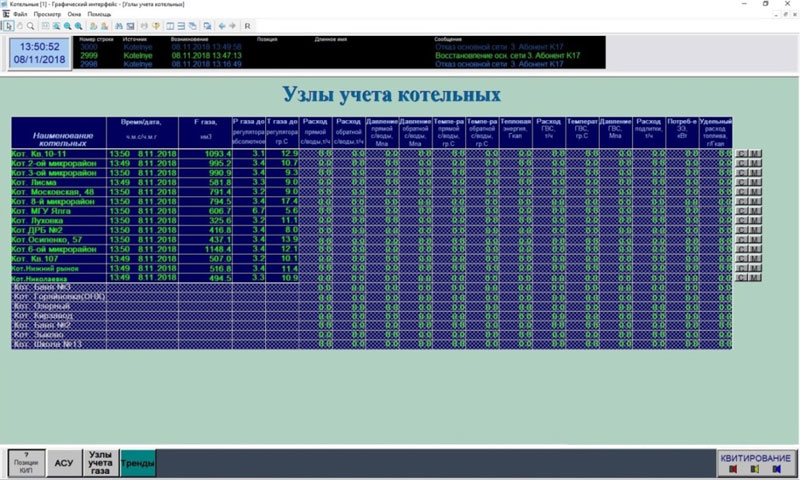

  • Сбор и отображение данных с узлов учета газа котельных на мониторе автоматизированного рабочего места диспетчерского пункта
  • Формирование световой и звуковой сигнализации в случае нарушения заданных границ или неисправности оборудования
  • Ведение и архивирование трендов технологических параметров, отчетных документов, протоколов событий.

Структура системы

Автоматическая система сбора данных с узлов учета газа котельных АО «СаранскТеплоТранс» разработана с применением типовых технических решений по АСУ ТП котельных и учету природного газа. Система АСД имеет трехуровневую иерархию:

  • в 1-й уровень (нижний) входят существующие корректоры расхода газа ЕК-260/270
  • 2-й уровень (средний) представлен шкафами сбора данных с контроллерами DevLink®-С1000, а также существующими шкафами с контроллерами «Стел-Турбо», передающими данные в ООО «Газпром межрегионгаз Саранск»
  • 3-й уровень (верхний) системы представлен автоматизированным рабочим местом диспетчера под управлением российской SCADA КРУГ-2000®. АРМ осуществляет сбор, обработку, визуализацию и долговременное хранение данных, поступающих со среднего уровня системы.

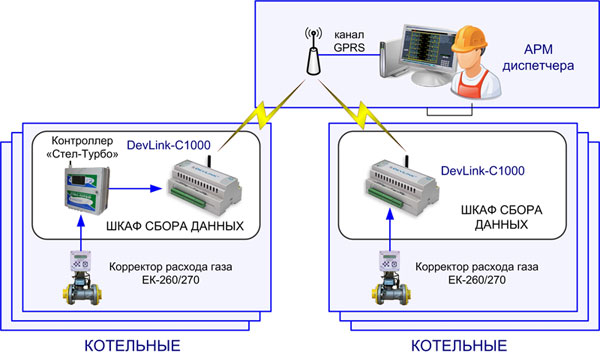

Так как не все объекты оснащены шкафами с контроллерами «Стел-Турбо», сбор данных осуществляется по следующей схеме:

Информационная мощность системы

  • Аналоговых входных сигналов – 308
  • Дискретных входных сигналов – 98.

Научно-производственной фирмой «КРУГ» выполнены следующие работы:

  • проектирование шкафов управления и верхнего уровня системы
  • поставку программно-технического комплекса
  • шефмонтажные и пусконаладочные работы.

В 2019 году планируется расширение системы с подключением всех котельных АО «СаранскТеплоТранс».
