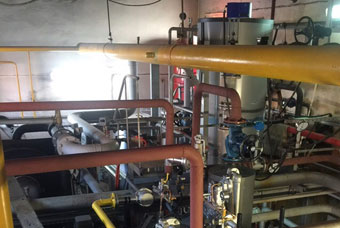

Система управления котельной АТП «Бытовик» (Московская область)

Автоматизированная система управления котельной автотранспортного предприятия «Бытовик» предназначена для удаленного контроля технологических параметров и сигнализации нарушений работы котельной и функционирует на базе программно-технического комплекса КРУГ-2000® (ПТК КРУГ-2000).

АТП «Бытовик» расположено в поселке Малаховка Люберецкого района Московской области. Сфера деятельности предприятия относится к категории «Деятельность автомобильного грузового транспорта и услуги по перевозкам».

Цель внедрения системы

Целями автоматизации котельной являются:

  • повышение надежности работы оборудования за счет уменьшения вероятности ошибочных действий персонала
  • повышение коэффициента готовности оборудования.

Функции системы

  • Контроль и измерение технологических параметров

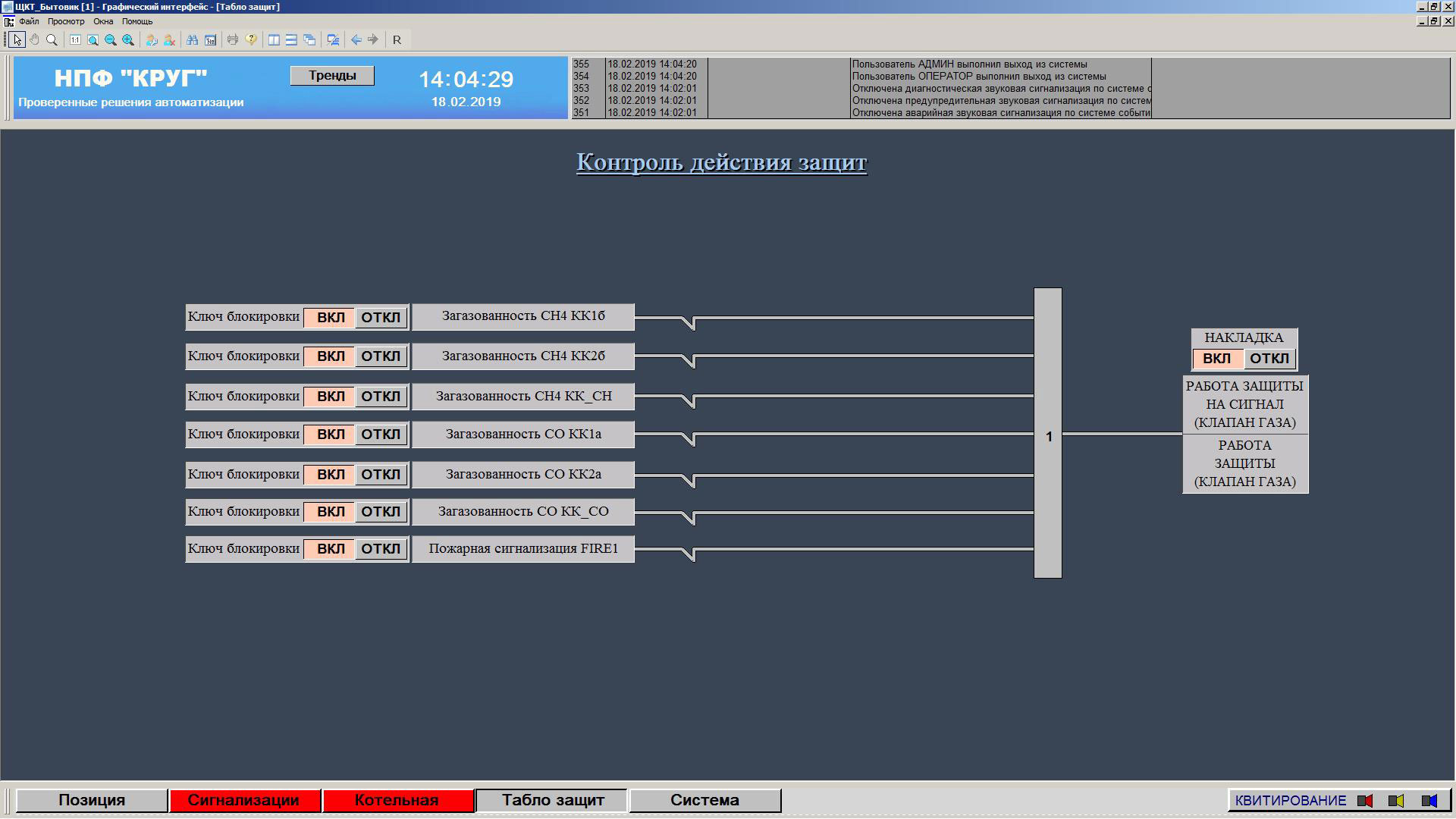

  • Контроль срабатывания блокировок и защит
  • Автоматическое закрытие клапана газа при срабатывании защит
  • Контроль прохождения команд управления в контроллер

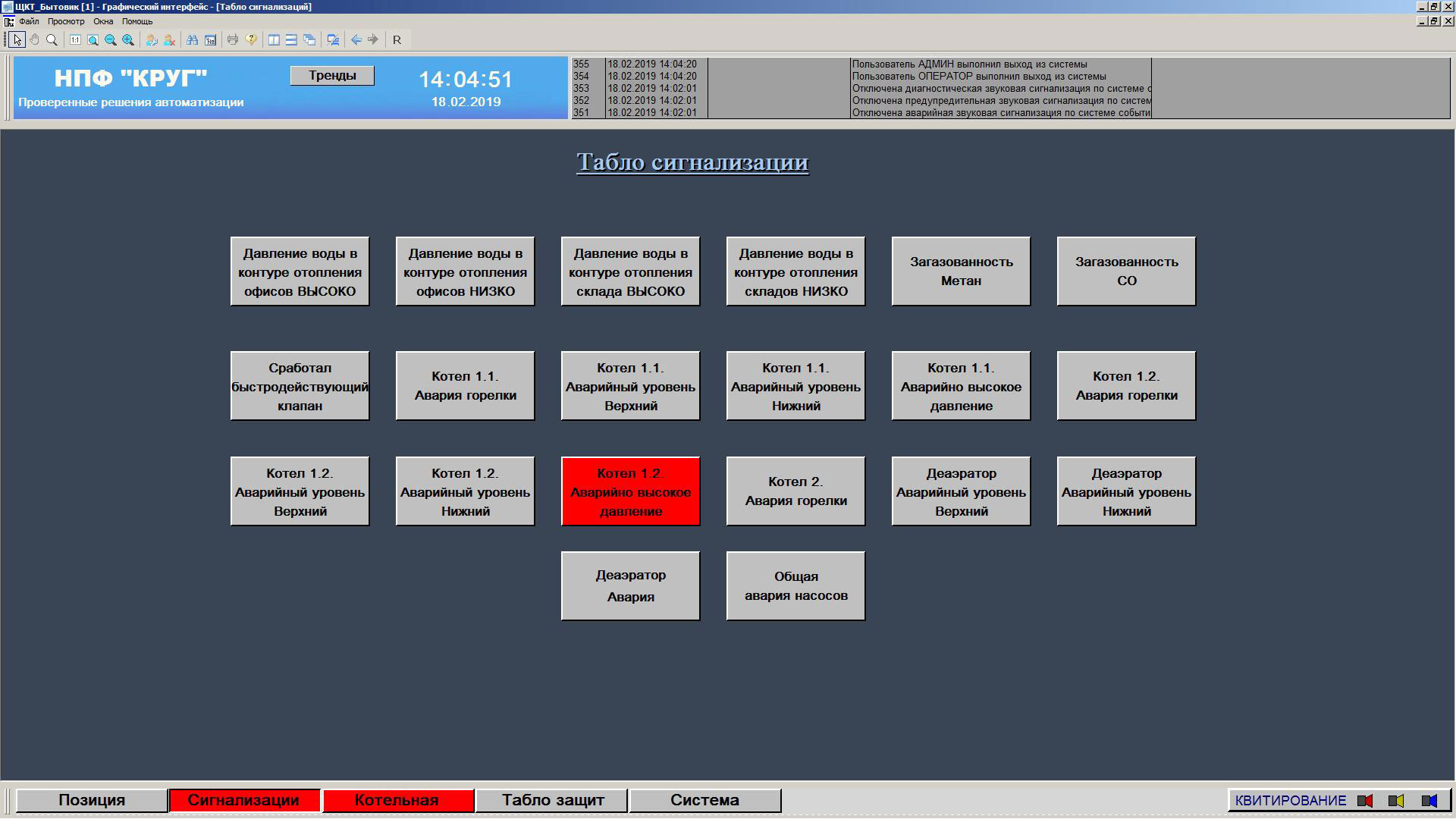

  • Сигнализация отклонений параметров от установленных границ
  • Сигнализация нарушений состояния оборудования
  • Ввод необходимых уставок
  • Сбор и накопление данных
  • Самодиагностика комплекса технических и программных средств
  • Проверка достоверности информационных сигналов
  • Информирование диспетчера при отказе технических устройств с указанием устройства, места, времени и вида отказа
  • Оперативная перенастройка системы и реконфигурация программного обеспечения
  • Синхронизация времени абонентов системы
  • Разграничение прав доступа к системе (администратор, инженер АСУ, начальник смены, оператор, гость).

Система управления предназначена для непрерывной круглосуточной работы с периодическими остановками для проведения работ по техническому обслуживанию, ремонту и настройке оборудования.

Основным режимом функционирования системы контроля и управления является автоматизированный диалоговый режим.

Архитектура системы

АСУ ТП котельной разработана с применением типового технического решения АСУ ТП котельных и имеет трехуровневую архитектуру.

Нижний уровень системы включает прибор учета газа, первичные преобразователи и электроприводы запорной арматуры.

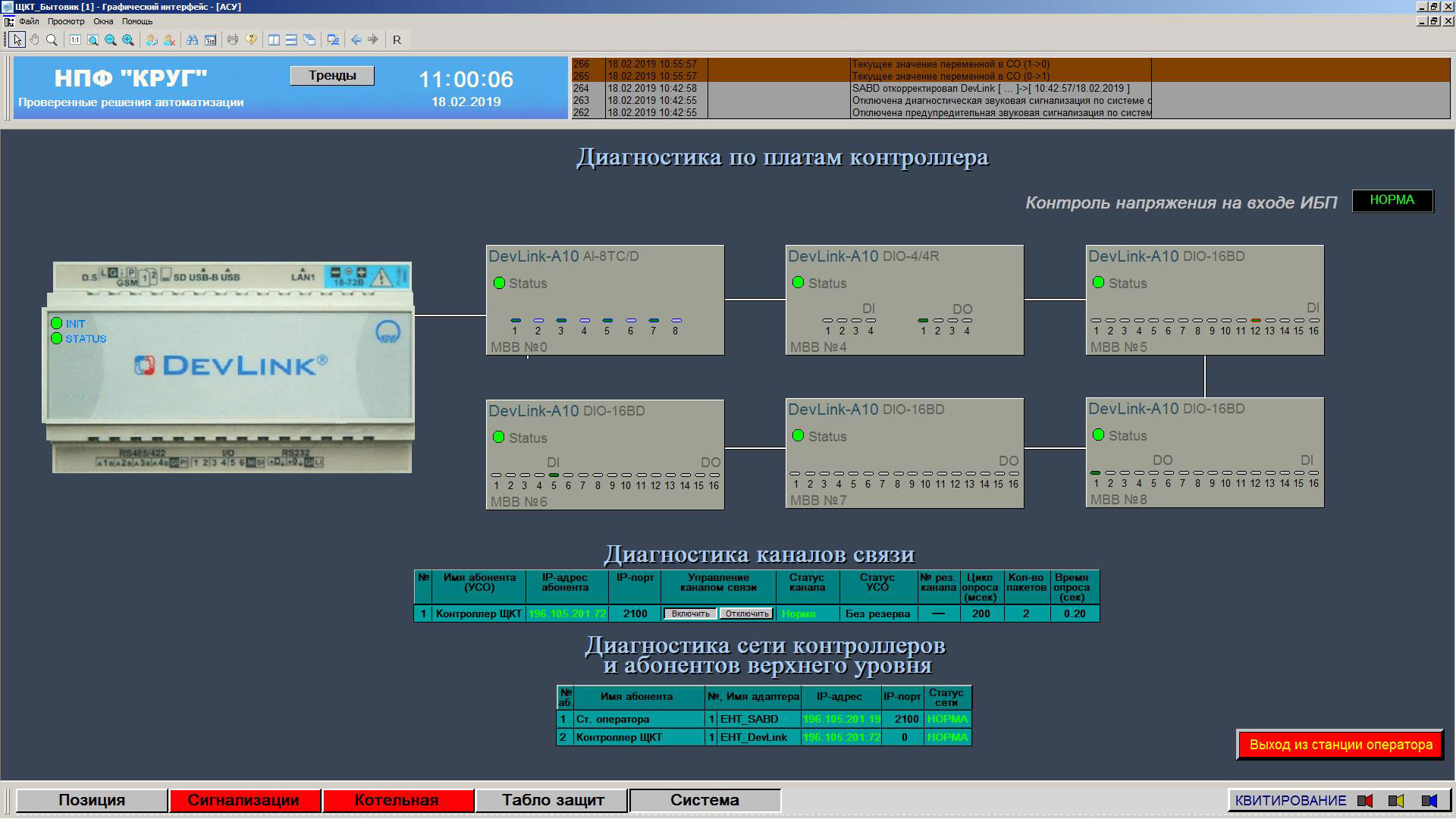

На среднем уровне системы расположен щит контроля теплотехнический (ЩКТ) с промышленным контроллером DevLink-С1000 и модулями ввода-вывода серии DevLink-A10, обеспечивающим сбор и первичную обработку входных информационных сигналов для передачи на верхний уровень, а также выдачу управляющих воздействий.

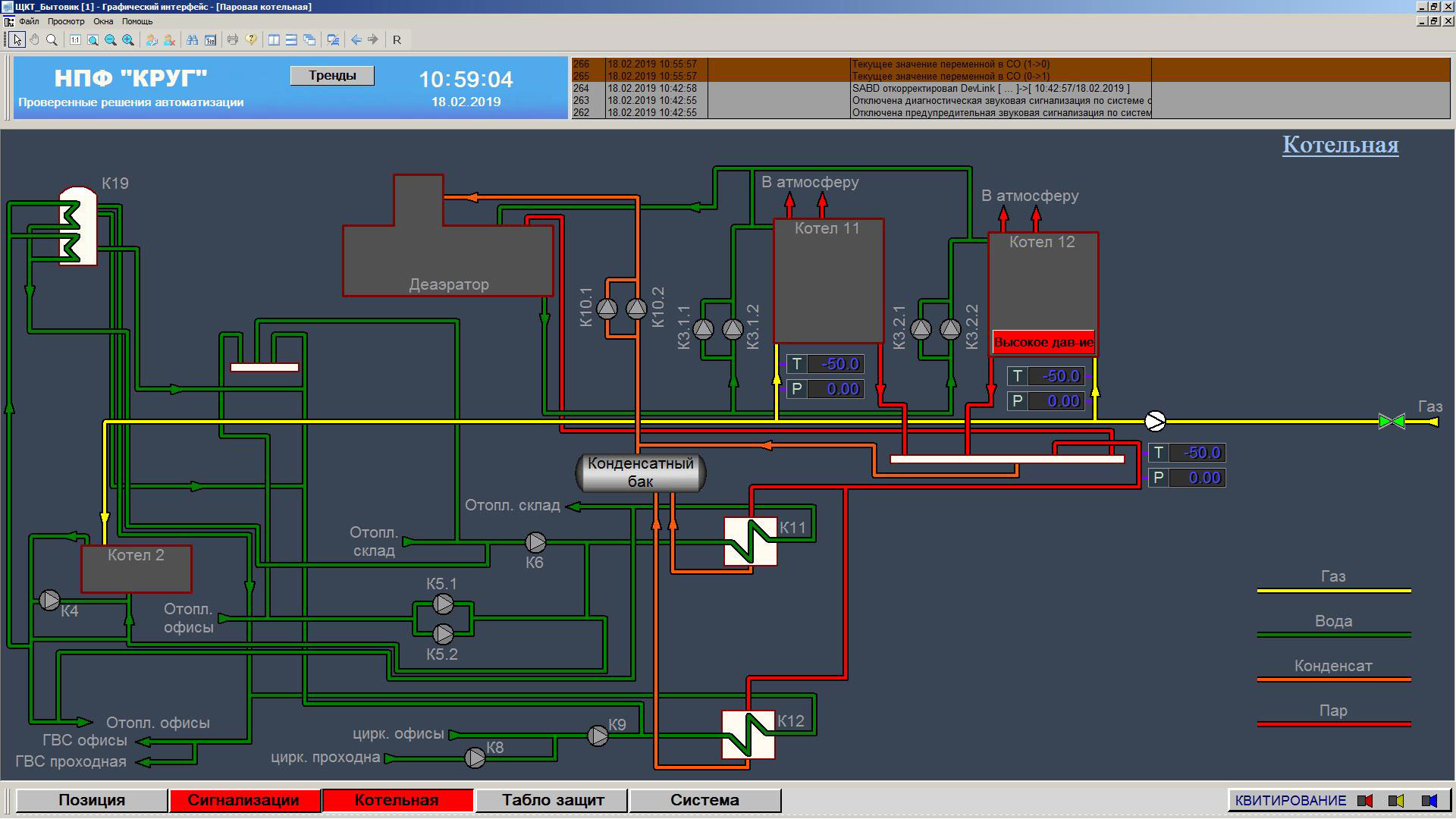

Верхний уровень системы, реализованной на базе SCADA КРУГ-2000®, включает в себя АРМ диспетчера, обеспечивающий реализацию функций отображения информации, автоматизированного управления электроприводами клапанов, дистанционной настройки системы, протоколирования, архивирования и расчетов.

Архитектура АСУ ТП котельной АТП

Информационная мощность

  • количество аналоговых измерительных каналов – 30
  • количество дискретных измерительных каналов – 72
  • количество аналоговых управляющих каналов (регуляторов) – 0
  • количество дискретных управляющих каналов – 70
  • количество вещественных переменных ручного ввода – 20.



Результаты

Достижение целей внедрения АСУ ТП обеспечивается применением наиболее перспективных технических средств и методов управления, а также путем:

  • снижения вероятности ошибочных действий оперативного персонала за счет своевременного предоставления информации в наглядном виде
  • сокращения затрат на ремонт за счет уменьшения объемов ремонтов вследствие улучшения режимов работы оборудования
  • улучшения технологической дисциплины за счет точной и своевременной регистрации действий персонала.

Внедрение АСУ ТП котельной осуществлено компанией НПФ «КРУГ» совместно с ООО «ТВЭЛ» (г. Москва). Компанией «КРУГ» выполнены пусконаладочные работы в части АСУ ТП, компанией «ТВЭЛ» выполнены монтажные работы.
