Архитектура ПАК ПТК КРУГ-2000

Внесен в Реестр
российской промышленной продукции
и Реестр РЭП Минпромторга РФ

Состав и функционал технических средств и программного обеспечения ПАК ПТК «КРУГ-2000» позволяет строить на его основе системы автоматизации различной архитектуры и сложности от простых одноуровневых систем до сложных многоуровневых с распределённой структурой, связями со смежными системами и различными схемами резервирования.

ПАК ПТК КРУГ-2000. Клиент-серверная архитектура

Клиент-серверная архитектура ПТК позволяет распределить вычислительные задачи между абонентами системы, тем самым повышая надёжность и живучесть комплекса.

Для крупных АСУ ТП, состоящих из нескольких независимых систем (например, АСУ ТП ТЭЦ, включающей в себя несколько независимых АСУ ТП агрегатов, или АСУТП нефтеперерабатывающего завода и т.д.), предоставляется возможность создания распределённой базы данных. Преимуществом такого подхода является снижение требований к вычислительной мощности серверов, повышение гибкости в плане проведения поэтапного внедрения АСУ ТП, её ремонтопригодности и локализации отказов, внесения изменений и т.д. При этом клиентские станции (станции оператора) имеют доступ ко всем локальным базам распределённой системы в реальном времени.

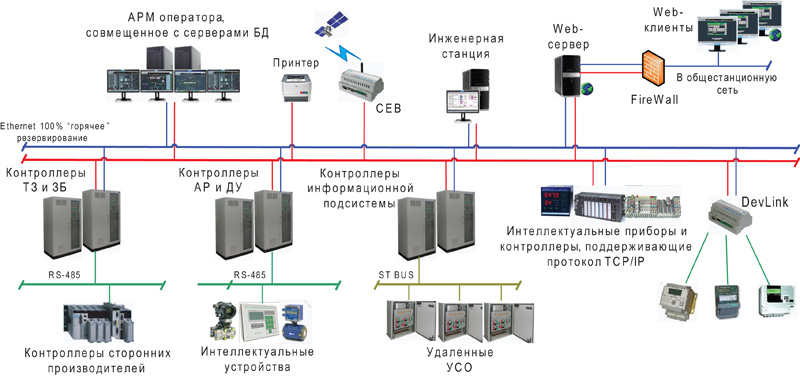

Для систем малой мощности (АСУ ТП турбогенераторов до 100 МВт, АСУ ТП котлоагрегата до 200 т/ч, АСУ ТП вспомогательного оборудования и т.д.) рекомендуется использовать двухуровневую архитектуру. В большинстве таких систем информационный обмен между серверами базы данных и контроллерами происходит по одной резервированной сети, а сами серверы БД объединены со станциями оператора, т.е. одновременно выполняют функции отображения, сбора и архивирования информации.

ПАК ПТК КРУГ-2000. Распределенная архитектура

Распределённая структура ПТК и расширенные диапазоны по условиям эксплуатации модулей ввода/вывода контроллеров обеспечивают возможность установки УСО в непосредственной близости к технологическому оборудованию. Данный подход позволяет существенно сократить расходы на кабельную продукцию и монтажные работы при внедрении АСУ ТП.

Часто возникающие задачи по обмену информацией со сторонними системами решаются на разных уровнях ПТК. В том числе:

  • Обмен физическими сигналами через модули ввода/вывода контроллеров;
  • Обмен по физическим интерфейсам RS 232 и RS485 посредством общепринятых стандартизированных протоколов и драйверов, установленных на управляющих контроллерах ПТК (библиотека драйверов постоянно расширяется и пополняется);
  • Использование специально выделенных для обмена информацией промышленных контроллеров DevLink-C1000, имеющих несколько физических интерфейсов RS485, RS232 и Ethernet, и способных выполнять (помимо прочих) функции преобразователей интерфейсов и протоколов;
  • Обмен информацией с серверами БД по интерфейсам RS485 и Ethernet посредством общепринятых стандартизированных протоколов и драйверов.

Для создания систем диспетчеризации используются возможности ПТК по организации связи между компонентами системы по медленным и ненадёжным каналам связи. Передача информации между контроллерами и серверами БД может осуществляться по модемным линиям, GSM/GPRS каналам, с использованием сетей общего доступа. При этом могут применяться функции межсерверного обмена информацией, многосерверного доступа клиентов к нескольким серверам БД, организация Web-доступа к информации с использованием браузеров Internet.
