АИИС ТУЭ нефтеперерабатывающего завода

Нефтеперерабатывающий завод

Научно-производственной фирмой «КРУГ» разработана и введена в эксплуатацию автоматизированная информационно-измерительная система технического учета электроэнергии (АИИС ТУЭ) крупного нефтеперерабатывающего завода.

АИИС ТУЭ охватывает все производственные подразделения предприятия и выполняет автоматизированный сбор данных с 281 точки учета электроэнергии.

Цели внедрения

  • Повышение энергосбережения и энергоэффективности предприятия
  • Обеспечение возможности анализа, планирования и нормирования электропотребления
  • Оптимизация перераспределения энергоресурсов между производственными подразделениями и этапами производства
  • Снижение потерь электроэнергии
  • Соблюдение заданного режима энергопотребления
  • Повышение уровня организации учета энергоресурсов, оперативности и достоверности получения информации.

Функции системы

  • Сбор, обработка и хранение параметров электропотребления, поступающих от счетчиков учета электроэнергии
  • Регистрация параметров потребления и передача данных на сервер сбора данных с предоставлением доступа к ним через АРМ клиентов
  • Формирование в режиме реального времени балансных групп учета с возможностью просмотра потребления электроэнергии по сформированным группам в удобном для пользователей виде
  • Формирование как в ручном, так и в автоматическом режиме отчетных форм по каждой точке учета электроэнергии, по сформированным балансным группам и предприятию в целом.

Архитектура и компоненты

АИИС ТУЭ реализована как распределенная система и выполняет автоматизированный сбор данных с 281 точки учета электроэнергии всех центральных распределительных подстанций и трансформаторных подстанций производственных подразделений завода.

Состав комплекса программно-технических средств АИИС ТУЭ:

  • первичные преобразователи электроэнергии (трансформаторы тока и напряжения)
  • цифровые счетчики электроэнергии
  • средства связи (каналообразующая аппаратура)
  • контроллеры сбора данных
  • сервер базы данных
  • сервер единого времени
  • автоматизированные рабочие места пользователей
  • программное обеспечение.

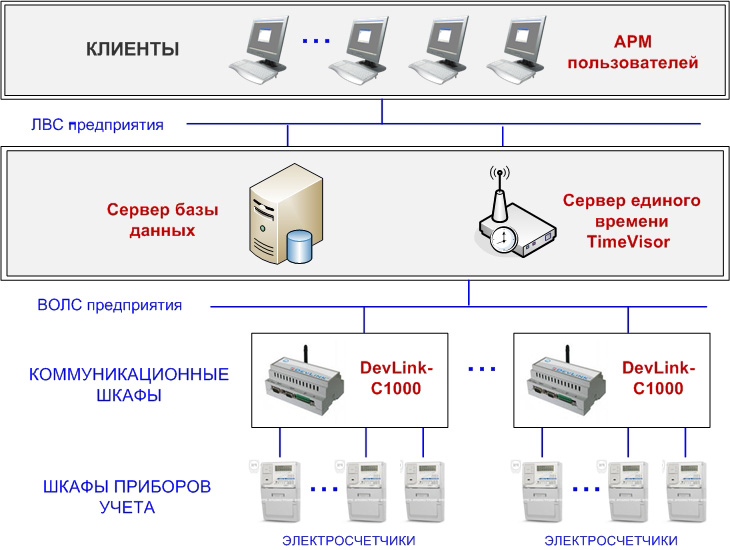

АИИС ТУЭ имеет 4 уровня:

  • Первый уровень представлен множеством счетчиков электрической энергии СЕ303, установленных в шкафах приборов учета на центральных распределительных и трансформаторных подстанциях. Расположение шкафов приборов учета на территории предприятия обеспечивает возможность наиболее полно контролировать потребление электроэнергии как отдельно взятых производственных участков, так и всего завода в целом.
  • На втором уровне промышленные контроллеры Devlink-C1000®, установленные в коммуникационных шкафах, осуществляют сбор информации со счетчиков, ее обработку, хранение и передачу на сервер консолидации данных.
  • Третий уровень представлен серверным шкафом АИИС ТУЭ. Сервер базы данных производит сбор, обработку и сохранение информации о потребленной электроэнергии в БД предприятия (СУБД MS SQL Server). Поддержание единого системного времени с целью обеспечения синхронности измерений производится сервером единого времени TimeVisor™.

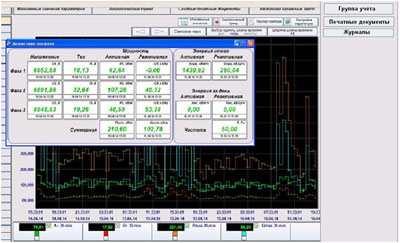

  • Четвертый уровень системы – АРМ пользователей, на которых в удобном для операторов виде автоматически и по запросу предоставляются мнемосхемы, тренды и отчеты.

АИИС ТУЭ нефтеперерабатывающего завода

Результаты внедрения

Внедрение АИИС ТУЭ обеспечило бесперебойное энергоснабжение технологических подразделений предприятия и снижение затрат энергоресурсов при производстве продукции за счет своевременного предоставления информации для учета и анализа эффективности потребления энергоресурсов.

АИИС ТУЭ легко масштабировать, расширяя ее функционал, например, включать в систему новые мнемосхемы, расчеты экономических показателей или отчеты произвольного вида.

Работы по созданию и вводу АИИС ТУЭ в эксплуатацию выполнены НПФ «КРУГ».
