Автоматизированная система коммерческого учёта природного газа

Объекты управления

Автоматизированная система коммерческого учёта природного газа

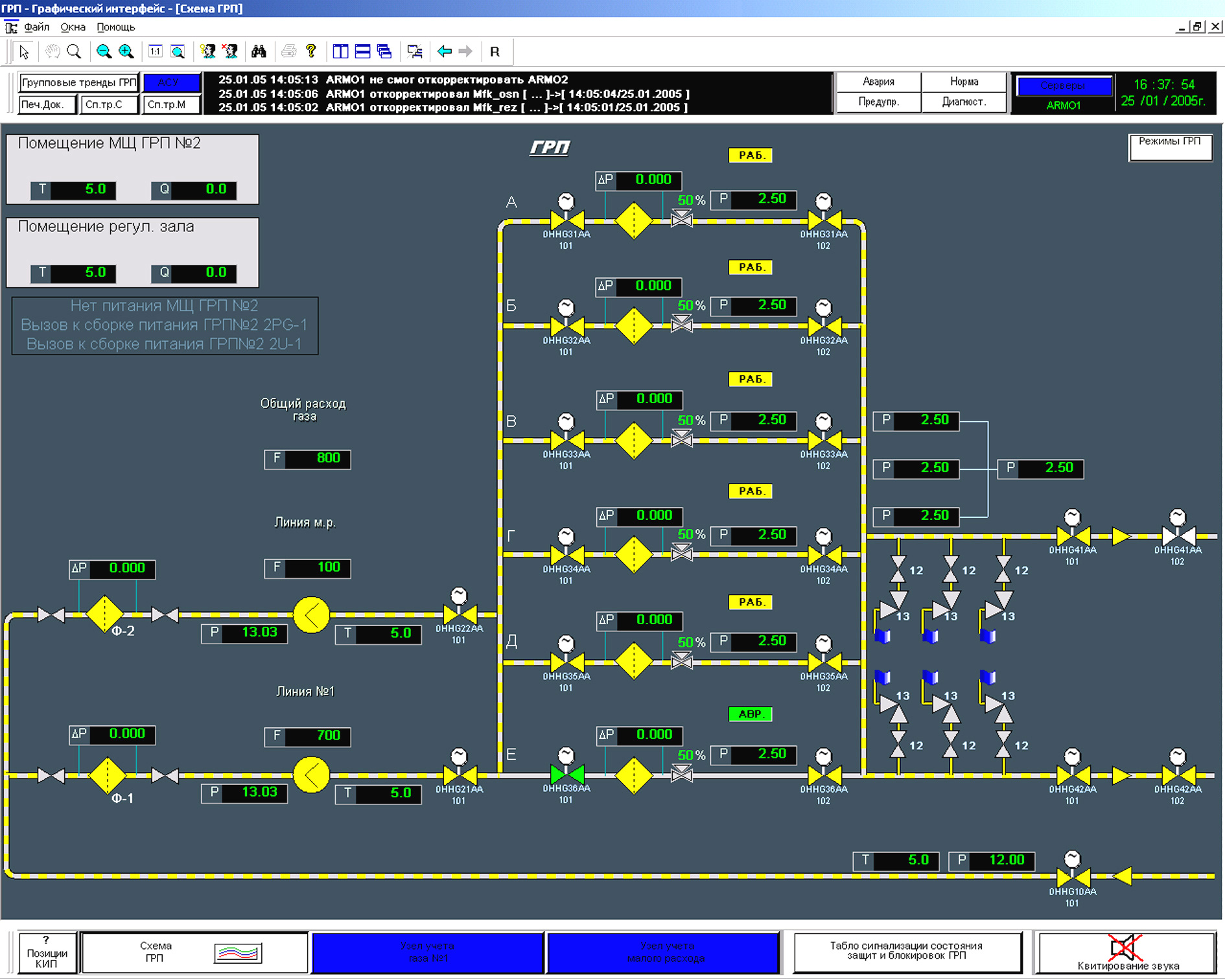

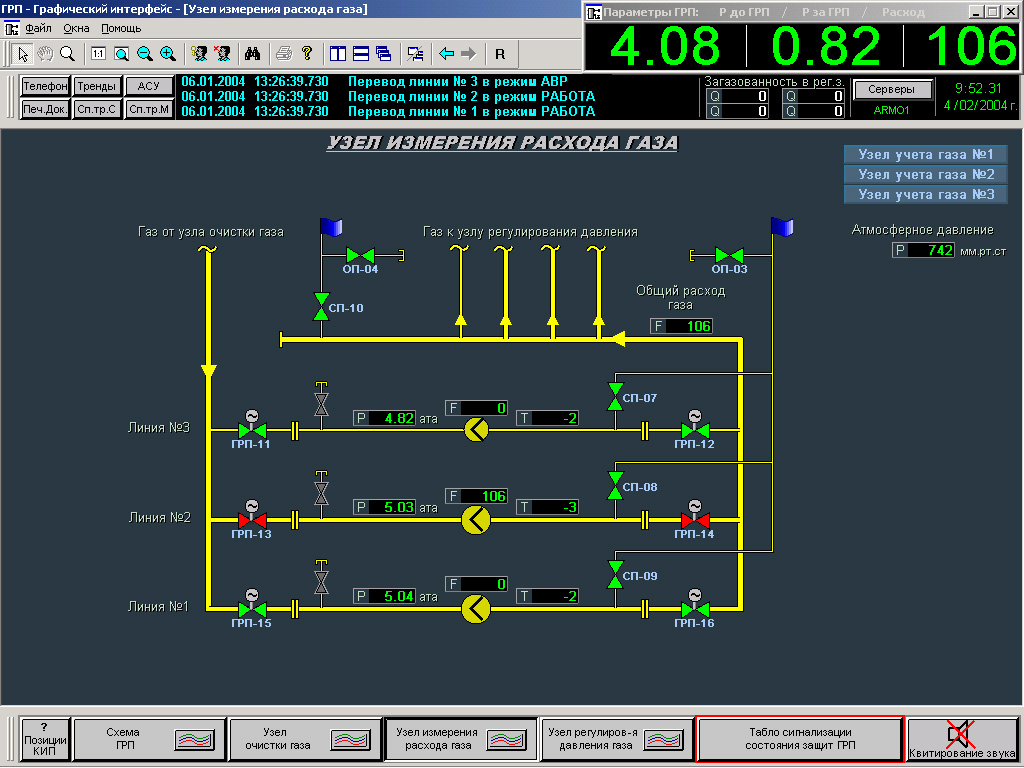

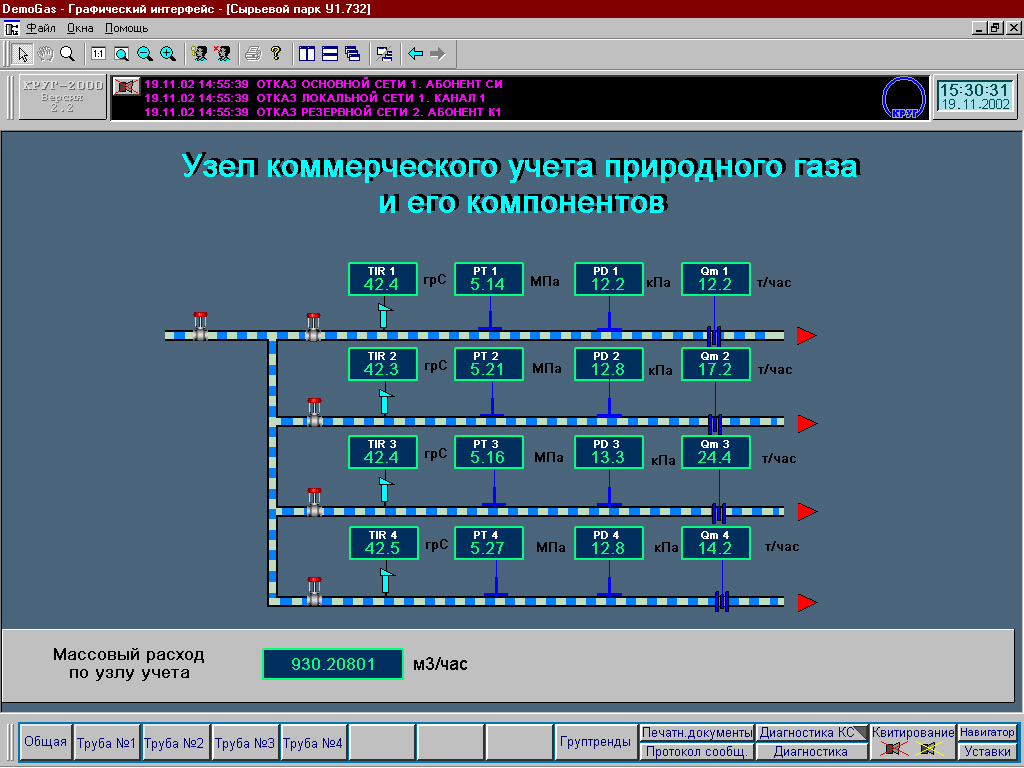

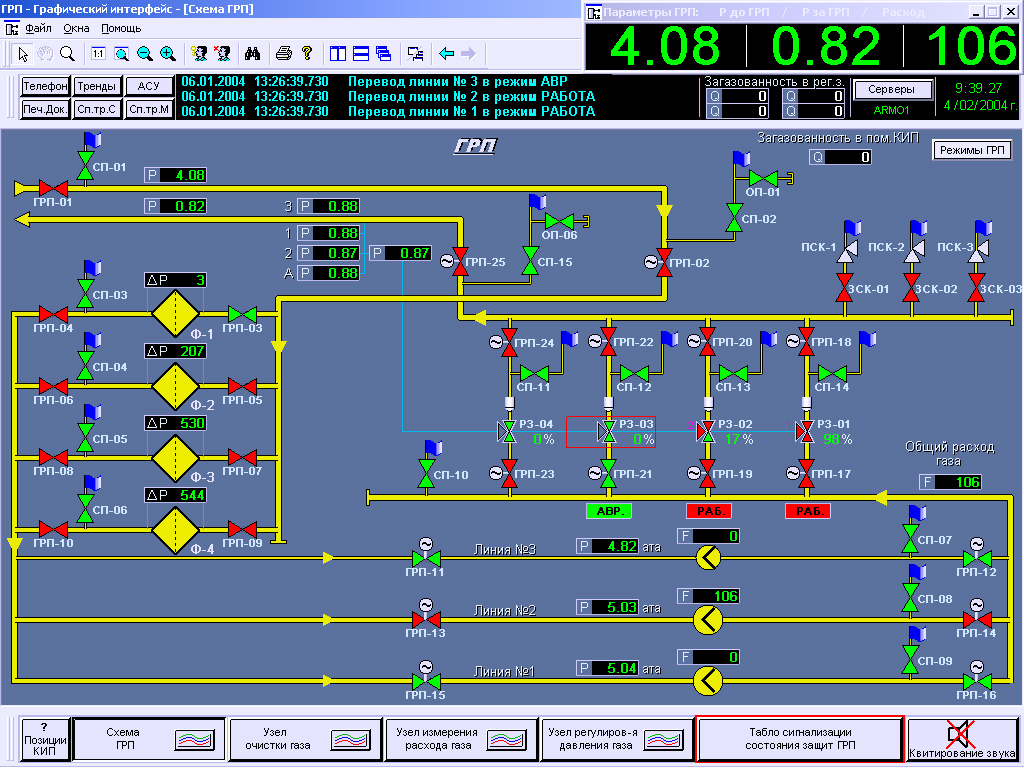

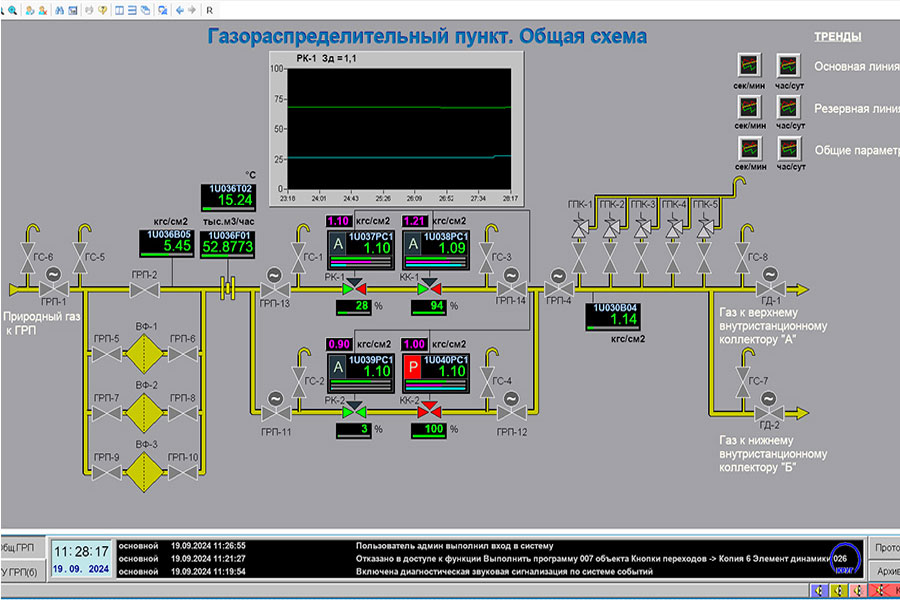

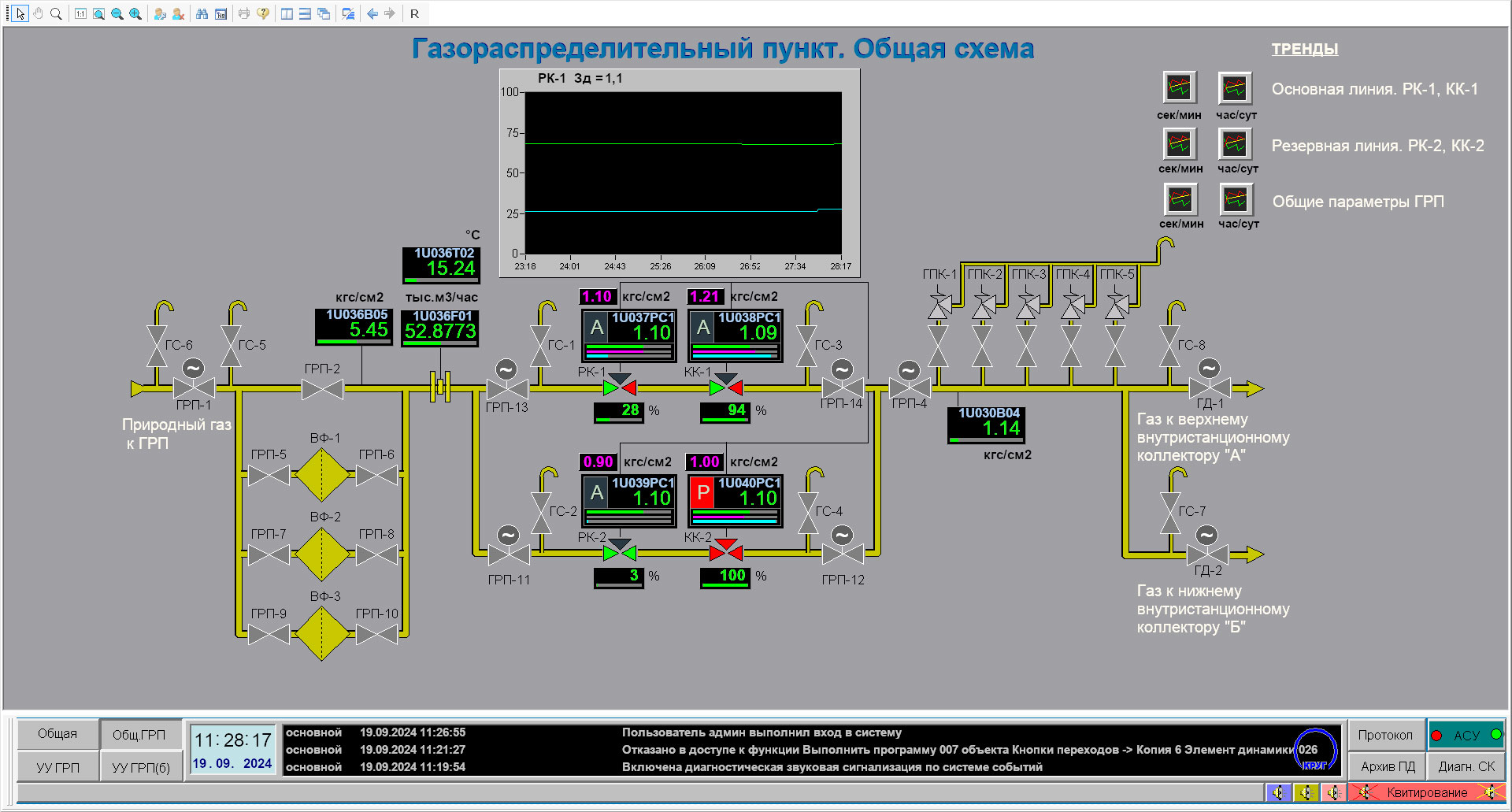

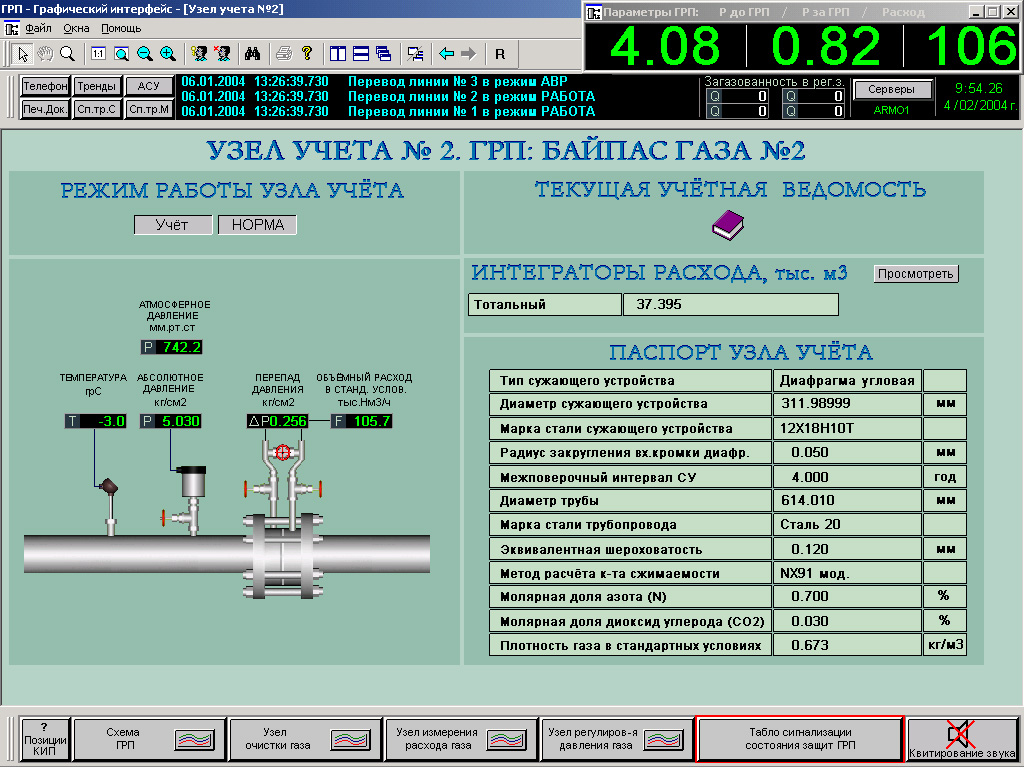

Узлы учёта природного газа.

Цели внедрения

  • Обеспечение эффективного оперативного контроля за рациональным использованием природного газа за счёт сокращения времени сбора и обработки данных автоматизированного учёта по всей структурной иерархии предприятия с доведением этого контроля до каждого заинтересованного подразделения, службы и руководства предприятия
  • Уменьшение размеров разбаланса природного газа по основным направлениям использования за счёт повышения точности учёта
  • Упорядочивание и оперативность взаимных финансовых расчётов за отпуск/потребление природного газа за счёт ведения объективного автоматизированного коммерческого учёта на основании действующих норм и правил
  • Минимизация производственных и непроизводственных затрат, снижения технологических и коммерческих потерь за счёт своевременного выявления сверхнормативного потребления.

Функции системы

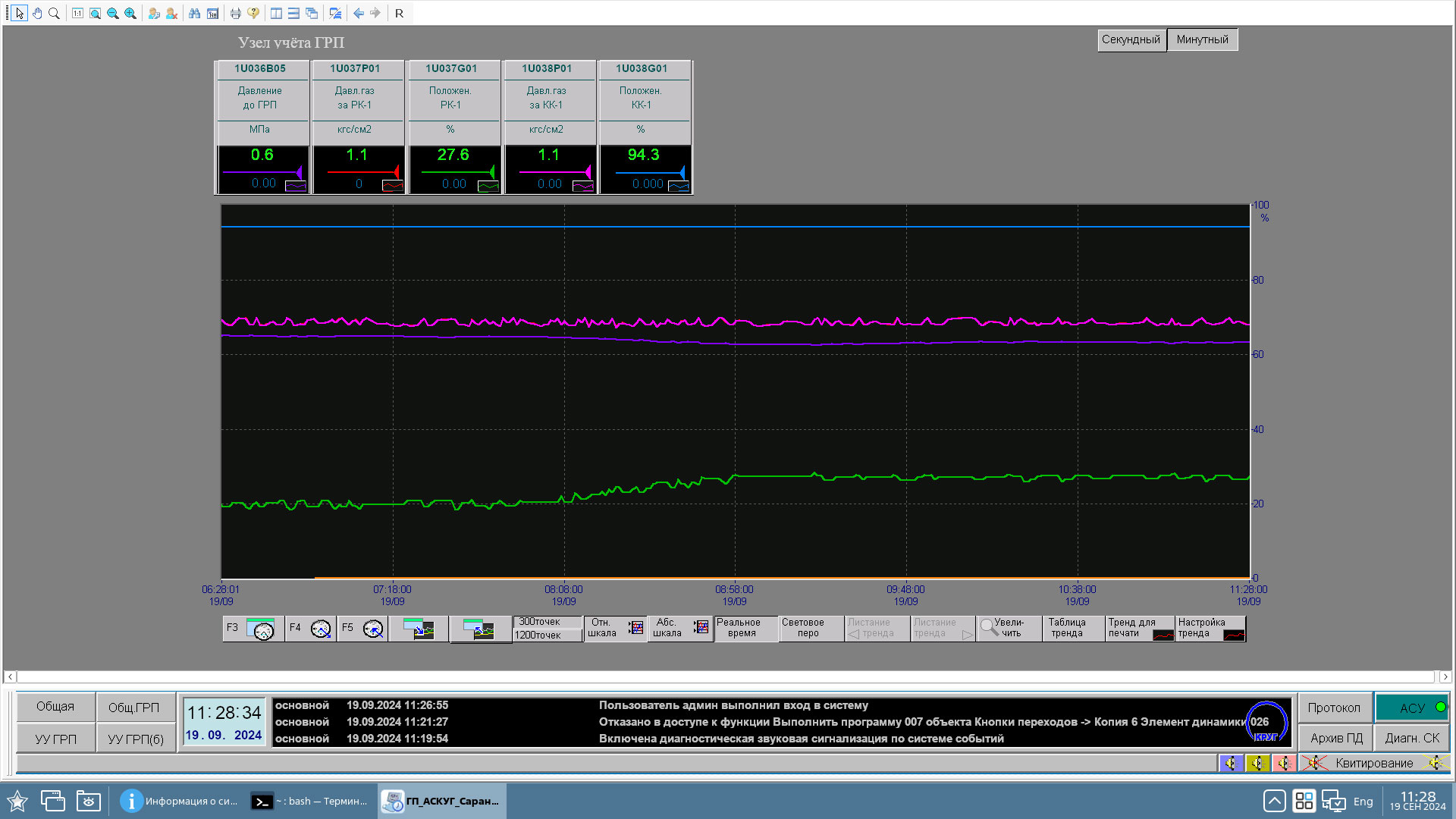

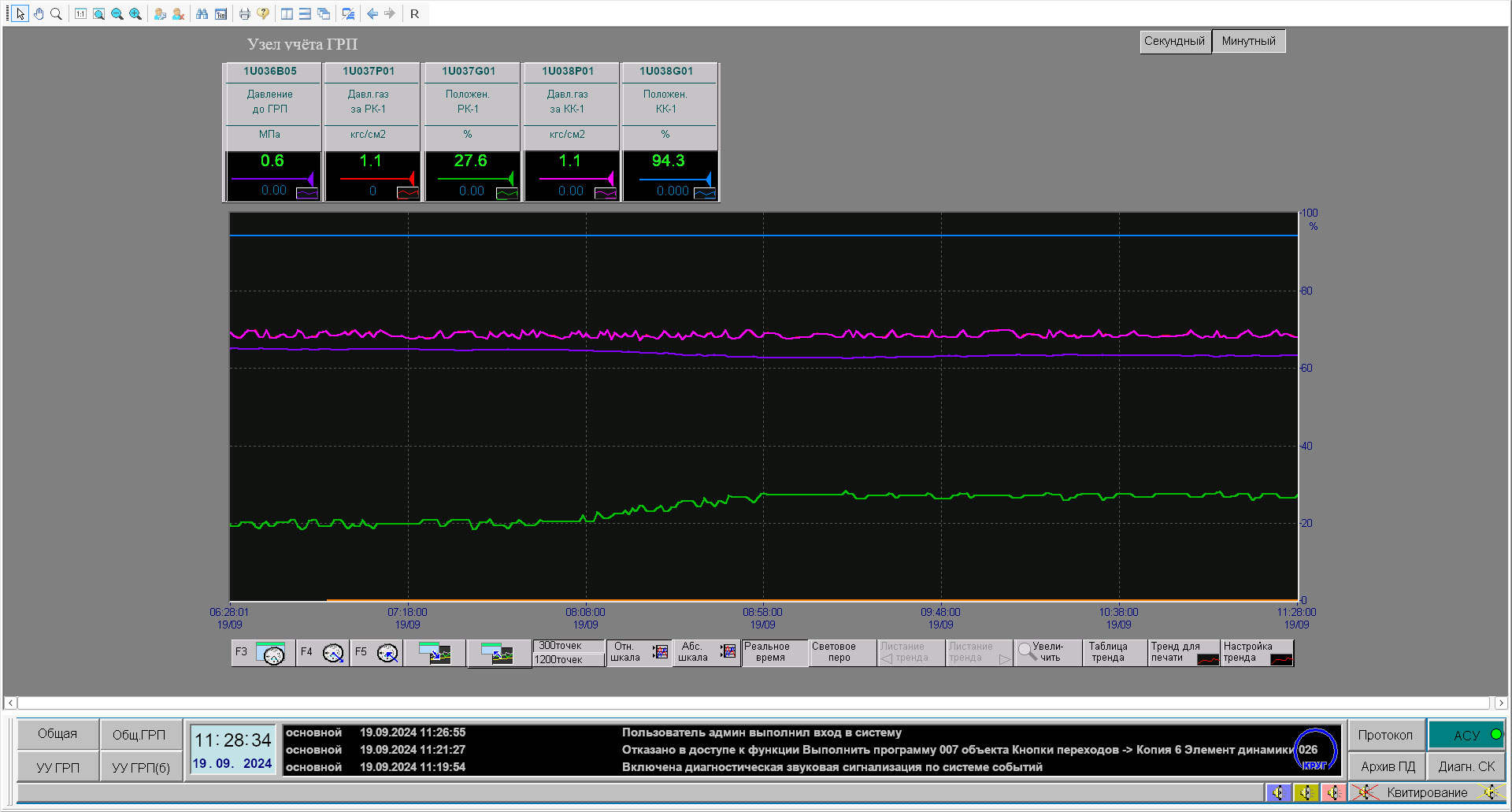

  • Измерение мгновенных и расчёт усреднённых значений расхода, температуры и давления газа за определенные интервалы времени
  • Измерение и контроль показателей качества потребляемого природного газа (теплота сгорания, влагосодержание и т.п.), поставляемого газоснабжающей организацией, путём интеграции подсистемы с высокоточными газовыми анализаторами и хроматографами (опция)

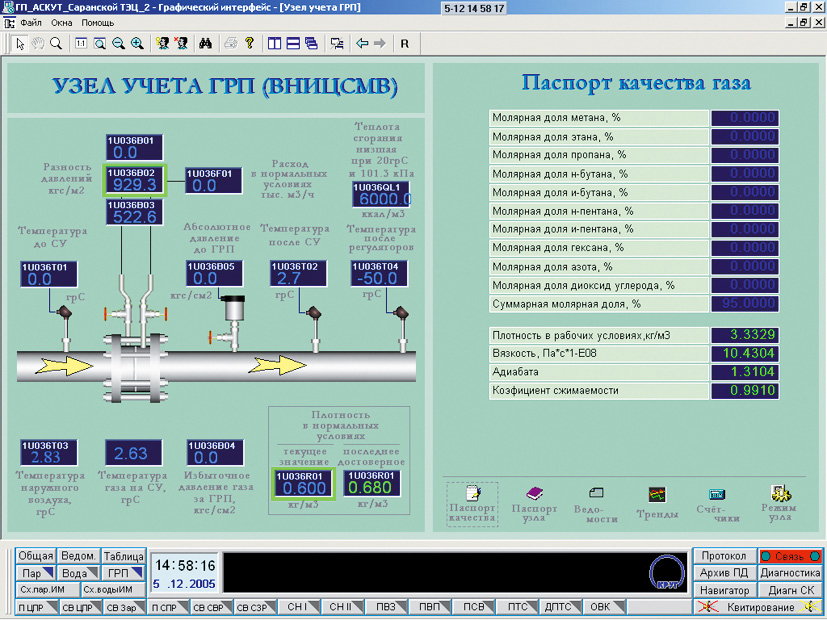

  • Расчёт теплофизических параметров природного газа – плотности в рабочих и нормальных условиях, коэффициента сжимаемости, динамической вязкости и других параметров – методами AGA8-92DC и ВНИЦСМВ при известном (измеренном) и методами GERG91 и NX19 при неизвестном (неполном) компонентном составе
  • Расчёт балансов отпуска/потребления природного газа по направлениям его использования, определение нормативных и фактических потерь газа по каждой магистрали

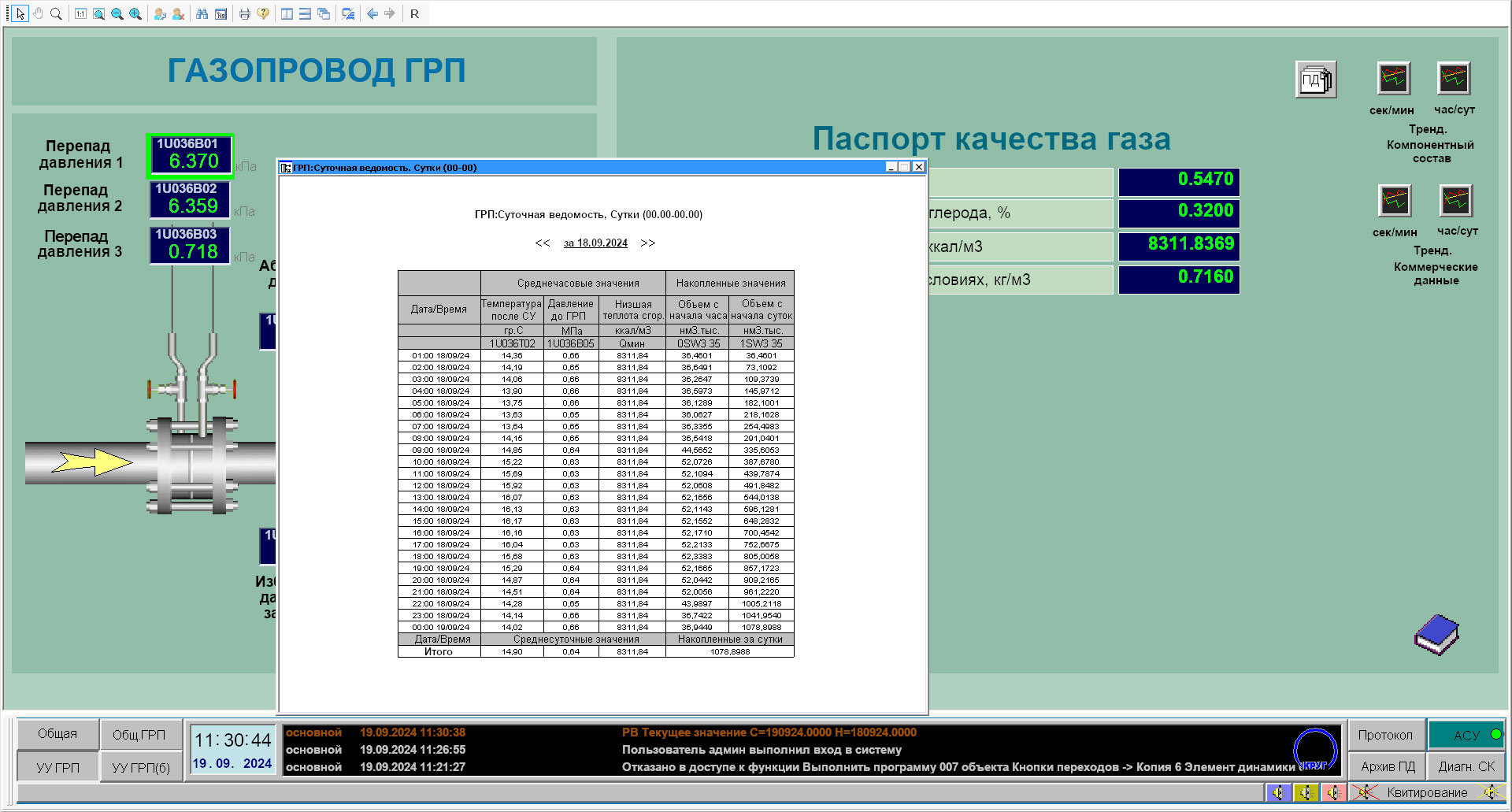

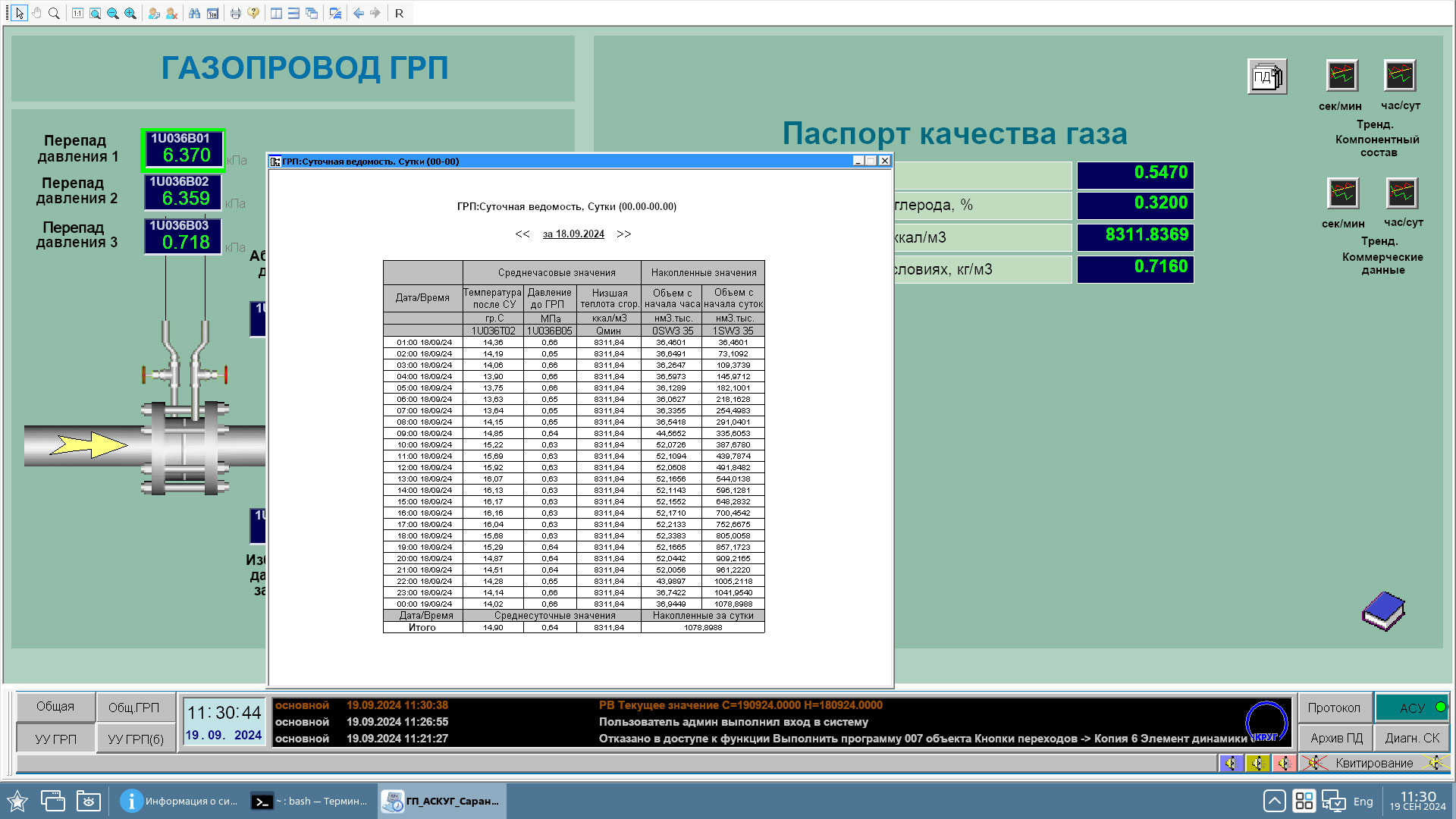

  • Автоматическое формирование ведомостей учёта природного газа за отчётные интервалы времени по каждому направлению его использования.

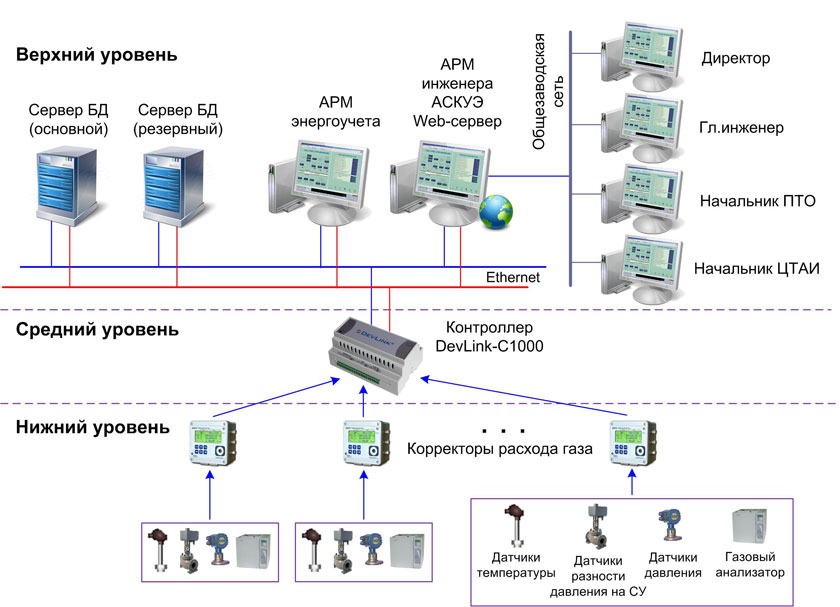

Архитектура

Нижний уровень КИП представлен датчиками температуры, датчиками давления и перепада давления, газовыми анализаторами, корректорами расхода газа.

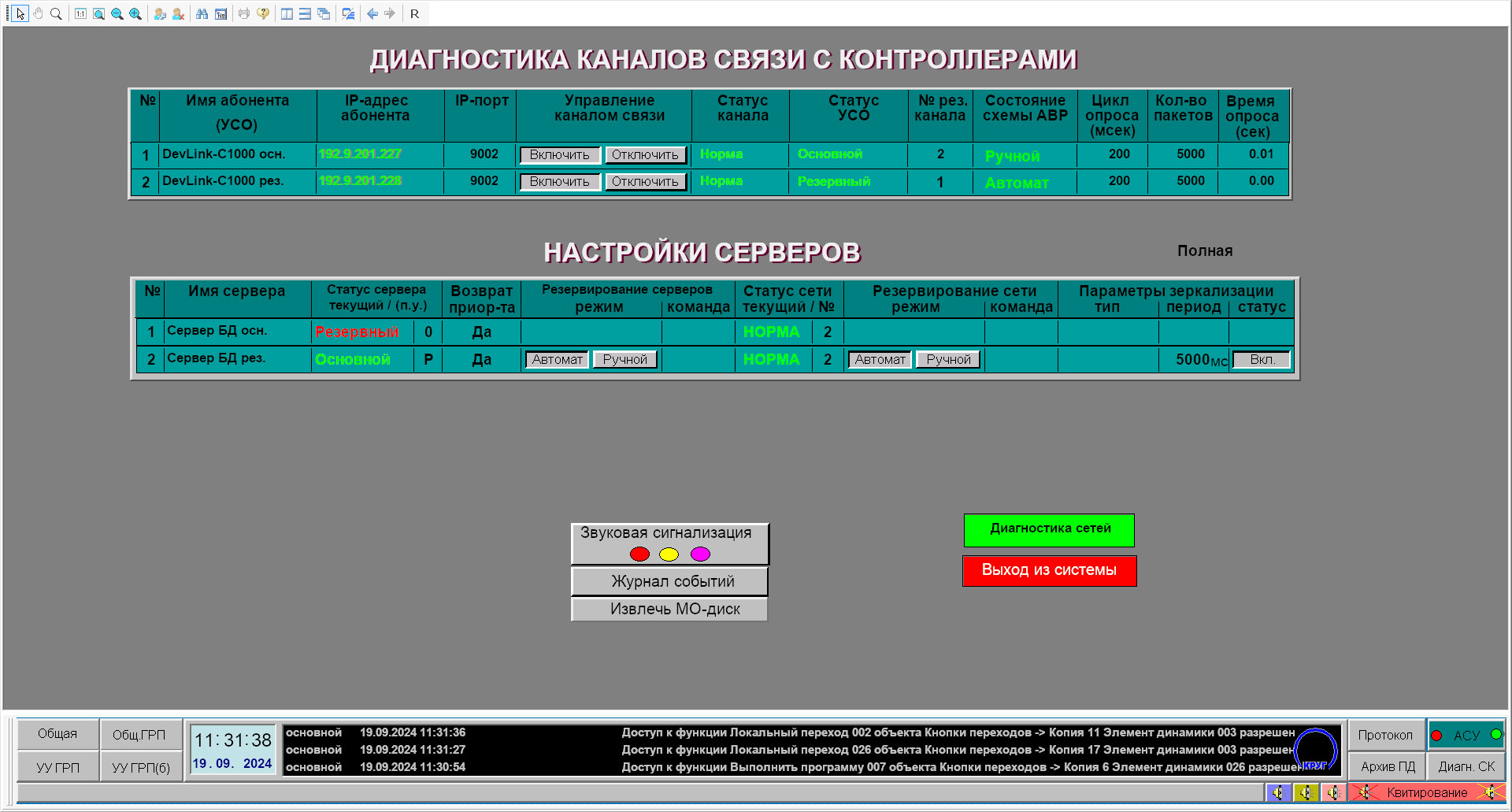

Средний уровень представлен микропроцессорным контроллером DevLink-C1000, осуществляющим сбор, промежуточную обработку, хранение данных с приборов учёта газа (с корректоров расхода газа, с газовых счётчиков) и передачу учётных данных на верхний уровень системы.

Уровень диспетчерского пункта энергоучета (верхний уровень)
Базовый вариант:

  • выделенные серверы базы данных (серверы энергоучета)
  • АРМ оперативно-диспетчерского персонала (АРМ энергоучета), выполненные, в общем случае, с использованием архитектуры «клиент-сервер»
  • АРМ инженера АСКУЭ
  • Web-сервер.

Возможно использование малобюджетного варианта на базе одного персонального компьютера, выполняющего функции сервера базы данных, АРМ энергоучета и АРМ инженера АСКУЭ.

Программное обеспечение

Для реализации подсистем верхнего и нижнего уровней используется фирменное программное обеспечение SCADA КРУГ-2000®.

Верхний уровень: среда разработки (генератор базы данных, графический редактор, технологический язык программирования и др.) и среда исполнения (исполняемые модули серверов и АРМ).

На нижнем уровне используется система реального времени контроллеров.

Выводы

Внедрение данного решения обеспечивает:

  • повышение надежности и «живучести» системы за счет структурного резервирования и постоянной диагностики технических и программных средств
  • представление оперативному персоналу исчерпывающей оперативной и архивной информации о реальном отпуске потреблённого газа
  • возможность интеграции с подсистемами контроля и управления газовым оборудованием, системами учёта теплоресурсов и электроэнергии.



ЗАКАЖИТЕ СИСТЕМУ ИЛИ ЗАДАЙТЕ ВОПРОСЫ
Ваши данные не будут переданы третьим лицам
Код проверки



Новости
Информационные листы
Публикации

Внедрения: Учет природного газа

Автоматизированная система коммерческого учета природного газа (реконструкция, проектирование)
Арбеково, котельная
Пенза
Автоматизированная система коммерческого учета природного газа (реконструкция, проектирование)

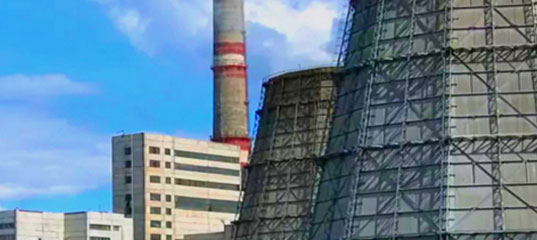

Пензенская ТЭЦ-1
