Система телеметрии газорегуляторных пунктов Архангельской ТЭЦ и Северодвинской ТЭЦ-2

Фирмой «КРУГ» введена в эксплуатацию система телеметрии газорегуляторных пунктов Архангельской ТЭЦ и Северодвинской ТЭЦ-2 (рисунок 1).

Система телеметрии ГРП производит сбор и консолидацию информации для предоставления в диспетчерский пункт филиала ОАО «Газпром газораспределение» в Архангельской области.

ОАО «Газпром газораспределение» образовано в 2004 году с целью консолидации активов группы ОАО «Газпром» в газораспределительной сфере и осуществляет управление деятельностью газораспределительных организаций Российской Федерации.

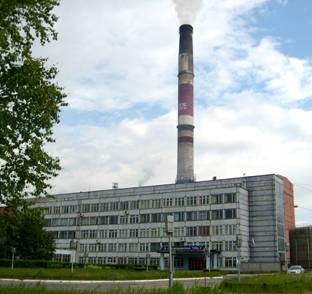

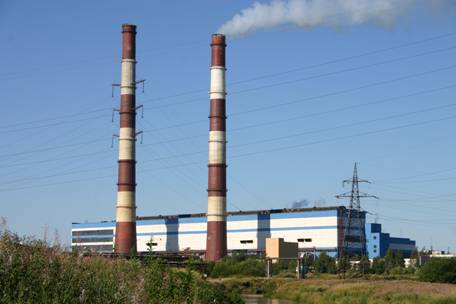

Рисунок 1 – Архангельская ТЭЦ и Северодвинская ТЭЦ-2

Данная система служит для предотвращения возможных аварий на газорегуляторных пунктах и обеспечивает диспетчера достоверной и своевременной информацией по следующим параметрам:

  • Давление и температура газа на входе и выходе
  • Расход газа через ГРП
  • Перепад давления на фильтрах
  • Положение основной запорно-регулирующей арматуры
  • Загазованность и температура в технологическом и вспомогательном помещениях
  • Наличие возгорания в технологическом помещении.

Основные функции системы телеметрии ГРП

  • Сбор данных со станций оператора ГРП Архангельской ТЭЦ и Северодвинской ТЭЦ-2
  • Сохранение данных в реляционную СУБД (в данном случае Microsoft SQL Server Express)
  • Визуализация данных
  • Предоставление отчетной документации в формате Excel
  • Сигнализация  отклонений параметров от установленных границ
  • Сигнализация нарушений состояния оборудования
  • Протоколирование нештатных ситуаций, возникающих на газорегуляторных пунктах.

Архитектура системы

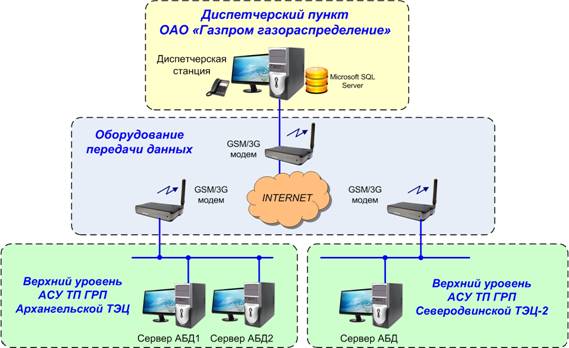

В состав системы входят серверы архивной базы данных (АБД), оборудование передачи данных и диспетчерская станция (рисунок 2).

Рисунок 2 – Архитектура системы телеметрии

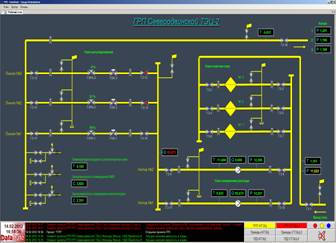

Рисунок 3 – Видеокадр ГРП Северодвинской ТЭЦ-2

Состав программного обеспечения

  • SCADA КРУГ-2000®– управление технологическим оборудованием газорегуляторных пунктов
  • Сервер консолидации технологических данных WideTrack– сбор данных со станций оператора ГРП и сохранение их в реляционную СУБД
  • SCADA/HMI DataRate– визуализация данных и предоставление отчетов произвольной формы (рисунок 3).

Отличительной особенностьюсистемы телеметрии ГРП является организация передачи данных от энергетических объектов Архангельской области в диспетчерский пункт по GSM/3G модемному каналу.

Внедренная система предусматривает возможность дальнейшего расширения за счет сбора данных с других объектов диспетчеризации.
