АСУ ТП теплоэнергетического оборудования станции

Объекты управления

Тепловые электрические станции, имеющие в своём составе турбоагрегаты, котлоагрегаты, вспомогательное оборудование.

Цели и задачи

• Эффективное и надежное управление энергетическим оборудованием станции в нормальных и переходных режимах с учетом требований безопасности
• Обеспечение оперативного персонала своевременной, достоверной и достаточной информацией о ходе технологического процесса и состоянии основного оборудования
• Обеспечение функций диспетчеризации и дистанционного наблюдения за ходом технологического процесса

Функции

• измерение и контроль технологических параметров
• обнаружение, сигнализация и регистрация отклонений параметров от установленных границ
• ручной ввод данных
• формирование и выдача оперативных данных персоналу
• формирование и печать отчетных документов
• архивирование истории изменения параметров
• расчетные задачи
• контроль и регистрация действия защит
• дистанционное управление технологическим оборудованием и исполнительными механизмами
• выполнение алгоритмов технологических защит
• логическое управление
• автоматическое регулирование
• функции диагностики
• поддержка единства системного времени
• разграничение доступа к функциям системы в зависимости от прав зарегистрированного в данный момент пользователя
• Функции дистанционного наблюдения за ходом технологического процесса и состоянием технологического оборудования

Компоненты

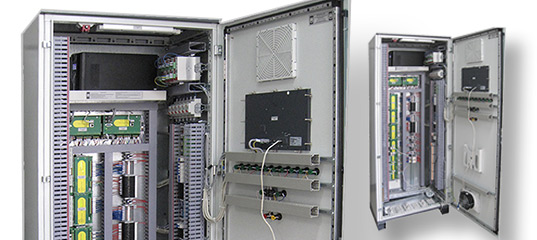

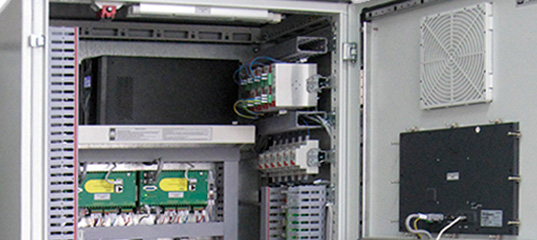

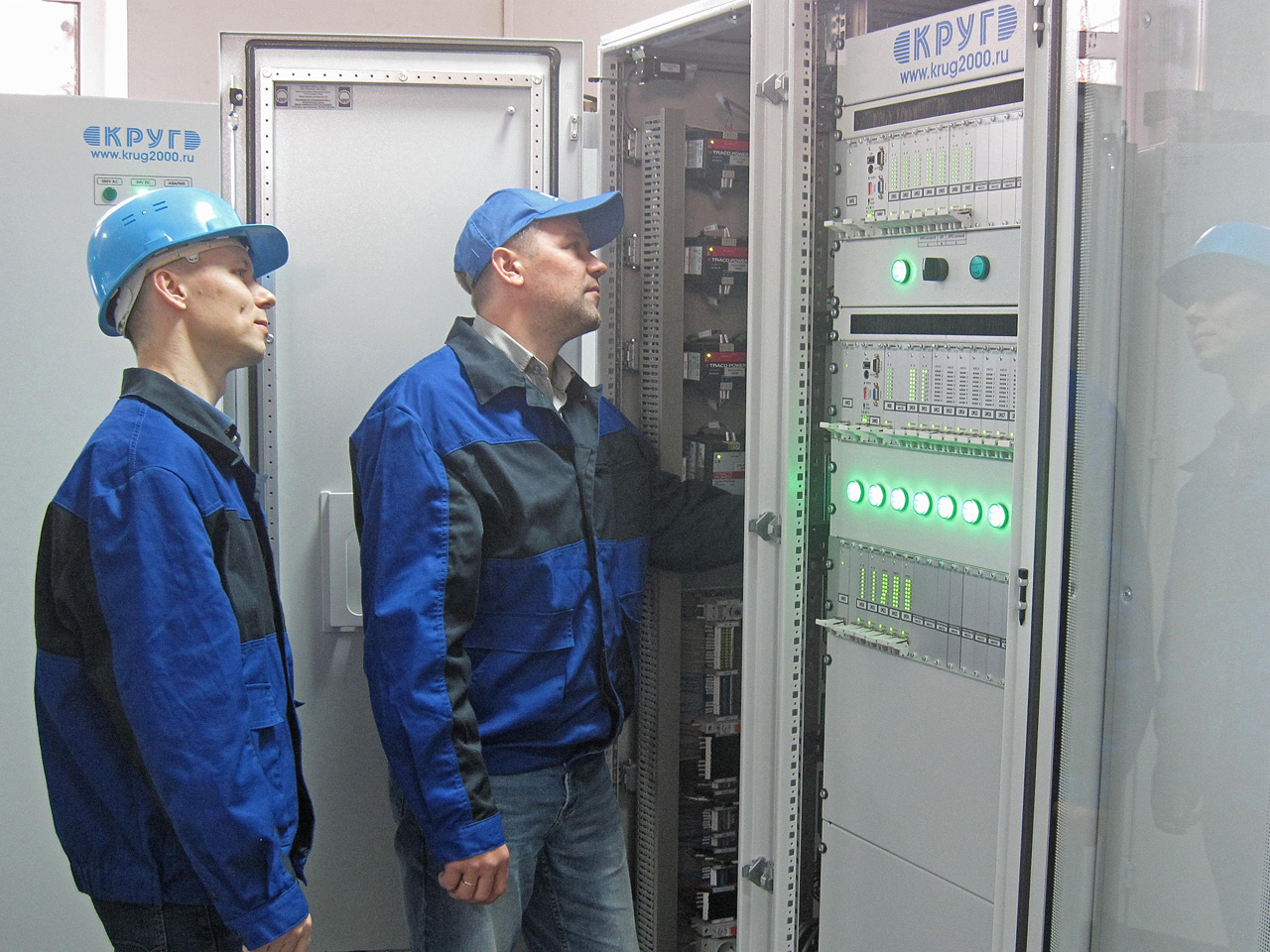

• Шкафы управления с промышленными контроллерами (100% «горячее» резервирование для систем ТЗ и ТБ, для особо ответственных параметров – резервирование модулей и отдельных каналов ввода/вывода, 100% «горячее» резервирование процессорных частей для систем дистанционного управления, регулирования и информационной подсистемы)
• Серверы БД с функциями архивирования (на каждую локальную АСУТП – своя пара серверов)

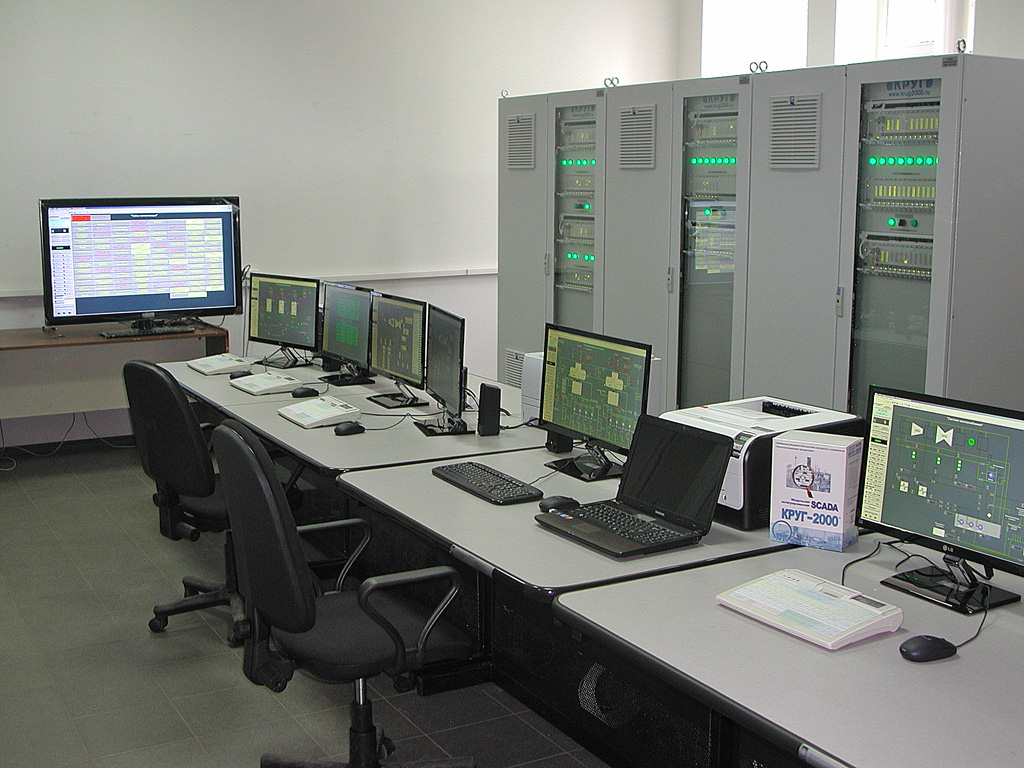

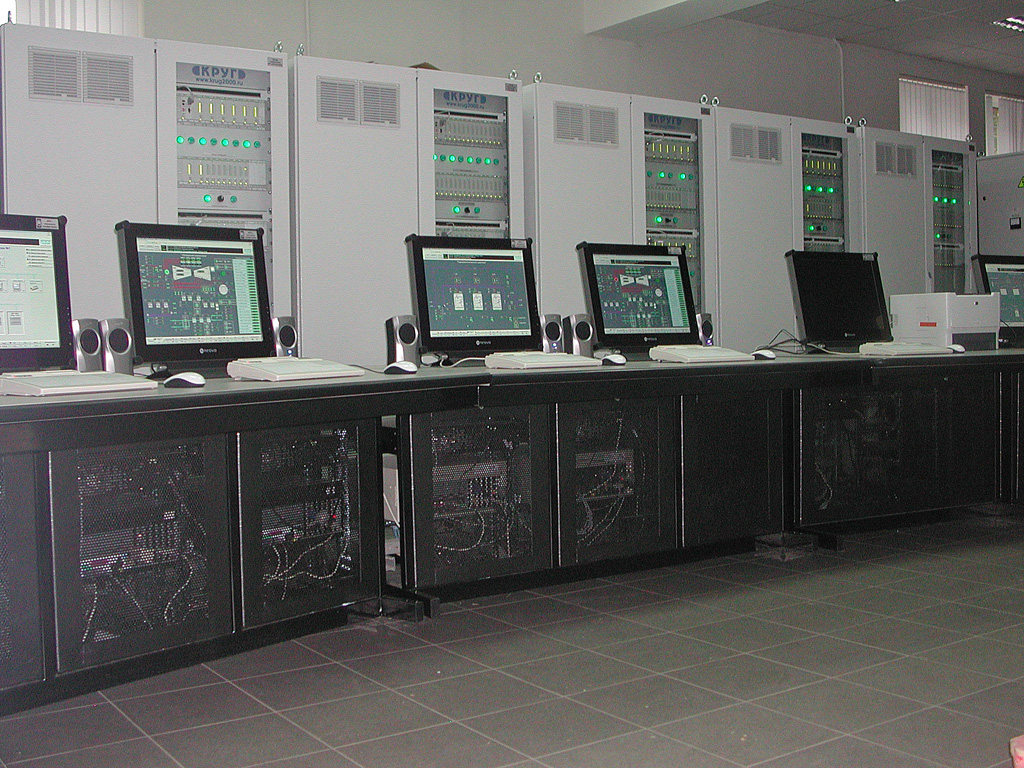

• Станции оператора (возможно совмещение с функциями серверов БД)
• АРМ сменного инженера (одно на все локальные АСУТП)
• Инженерная станция (одна на все локальные АСУТП)
• Сервер единого времени TimeVisor™ на базе одноплатного компьютера в комплекте с GPS-приёмником
• Web–сервер (для передачи данных со всех АСУТП внешним абонентам системы)
• Клиенты Web–сервера (локальная сеть станции и удалённые клиенты)
• Принтеры
• Модульная интегрированная SCADA КРУГ-2000^®
• Система реального времени контроллера
• ПО Web- контроль
• ПО Станция инжиниринга.
