АСУ ТП турбоагрегата

Объекты управления

Турбоагрегаты Т-115-8,8, ПТ-65/75-90/3, ПТ - 60/75-90/13, ПТ-30-8,8, Т-12-243, П-6-3,4/1,0-1 и др. и вспомогательное оборудование.

Цели внедрения АСУ ТП

• Повышение эффективности и надежности управления технологическими процессами в нормальных и переходных режимах
• Реализация алгоритмов технологических защит, блокировок, регулирования и программно-логического управления, расчётных задач, отвечающих современным требованиям
• Улучшение условий работы оперативного персонала

Функции

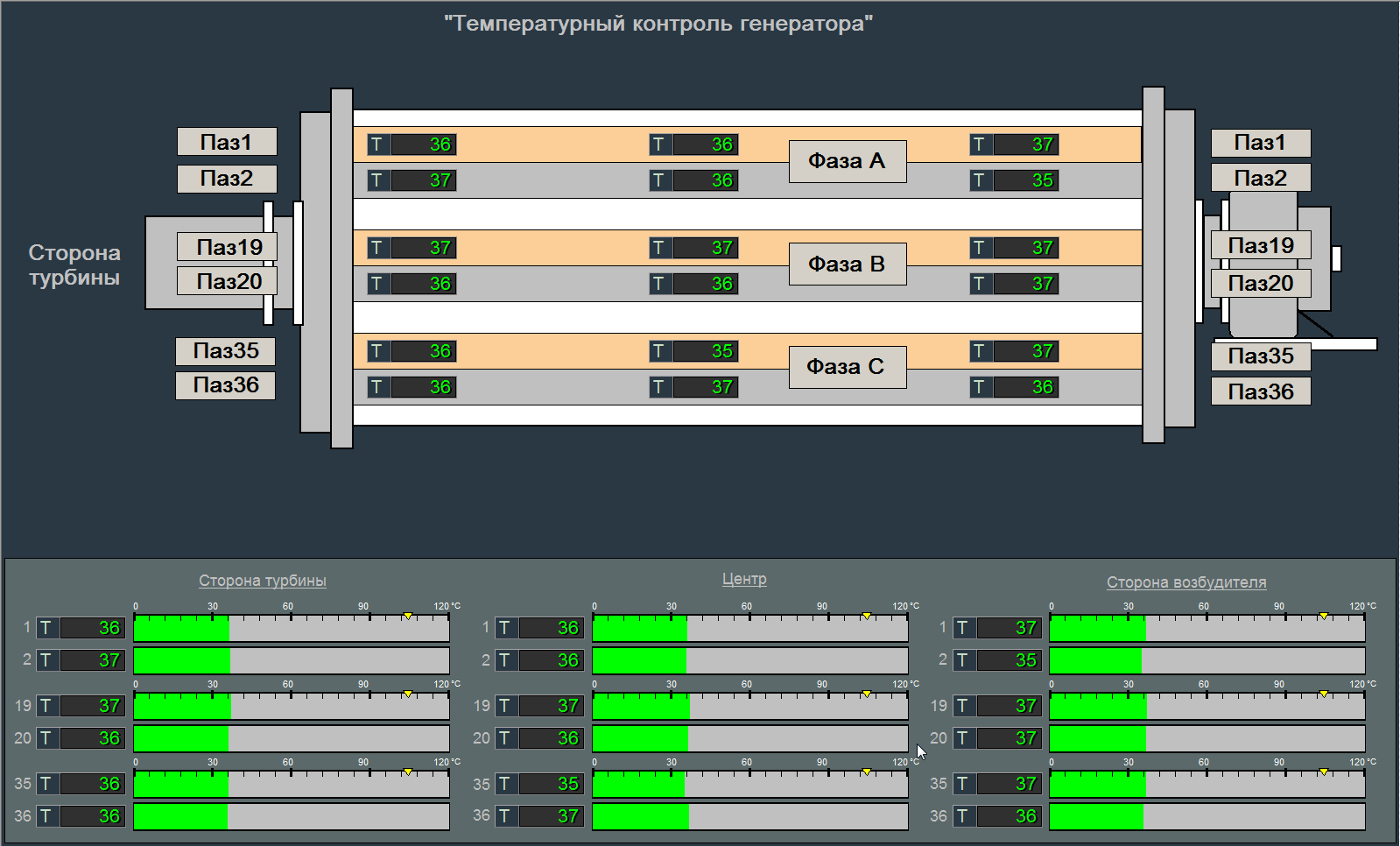

• Измерение и контроль технологических параметров

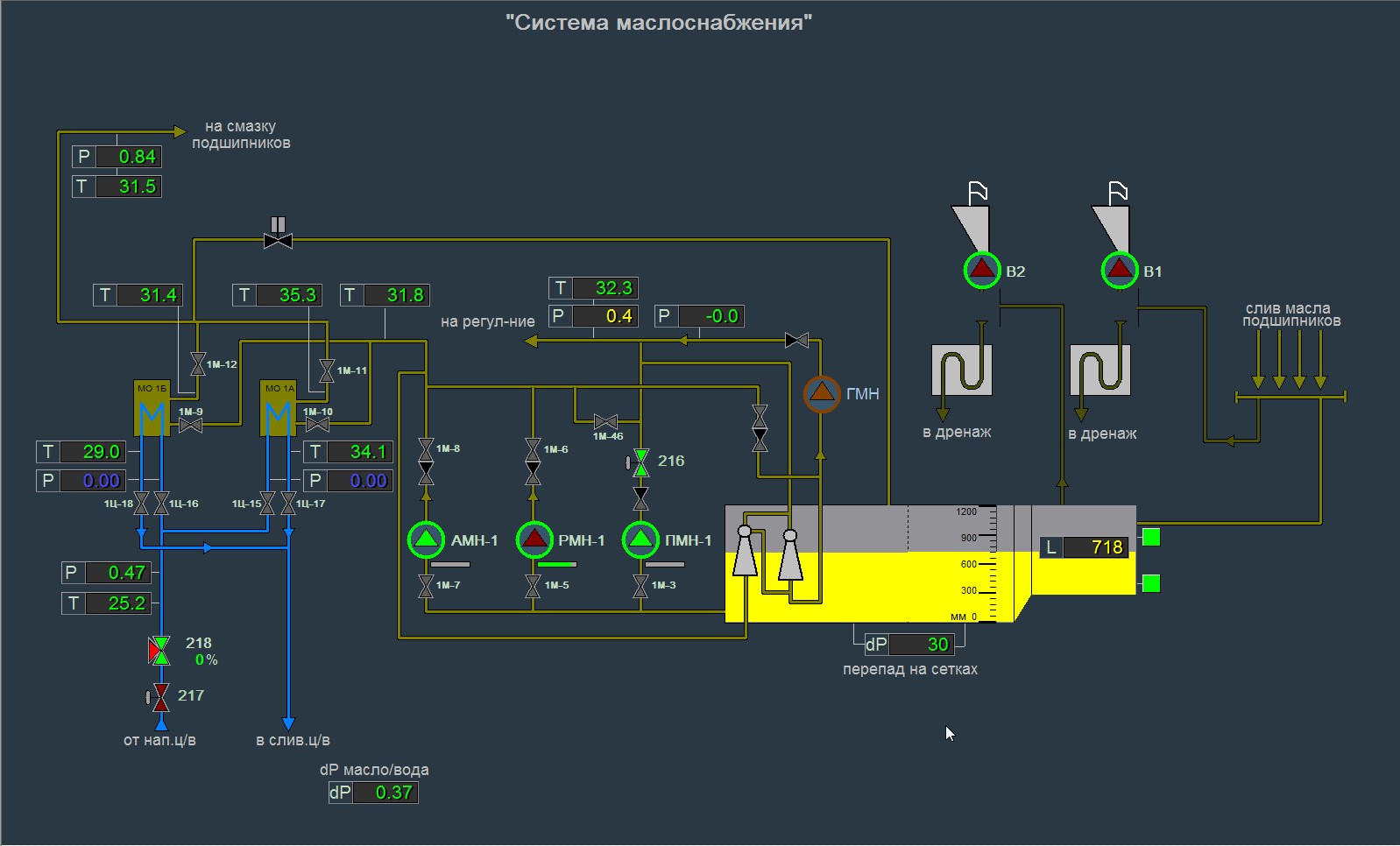

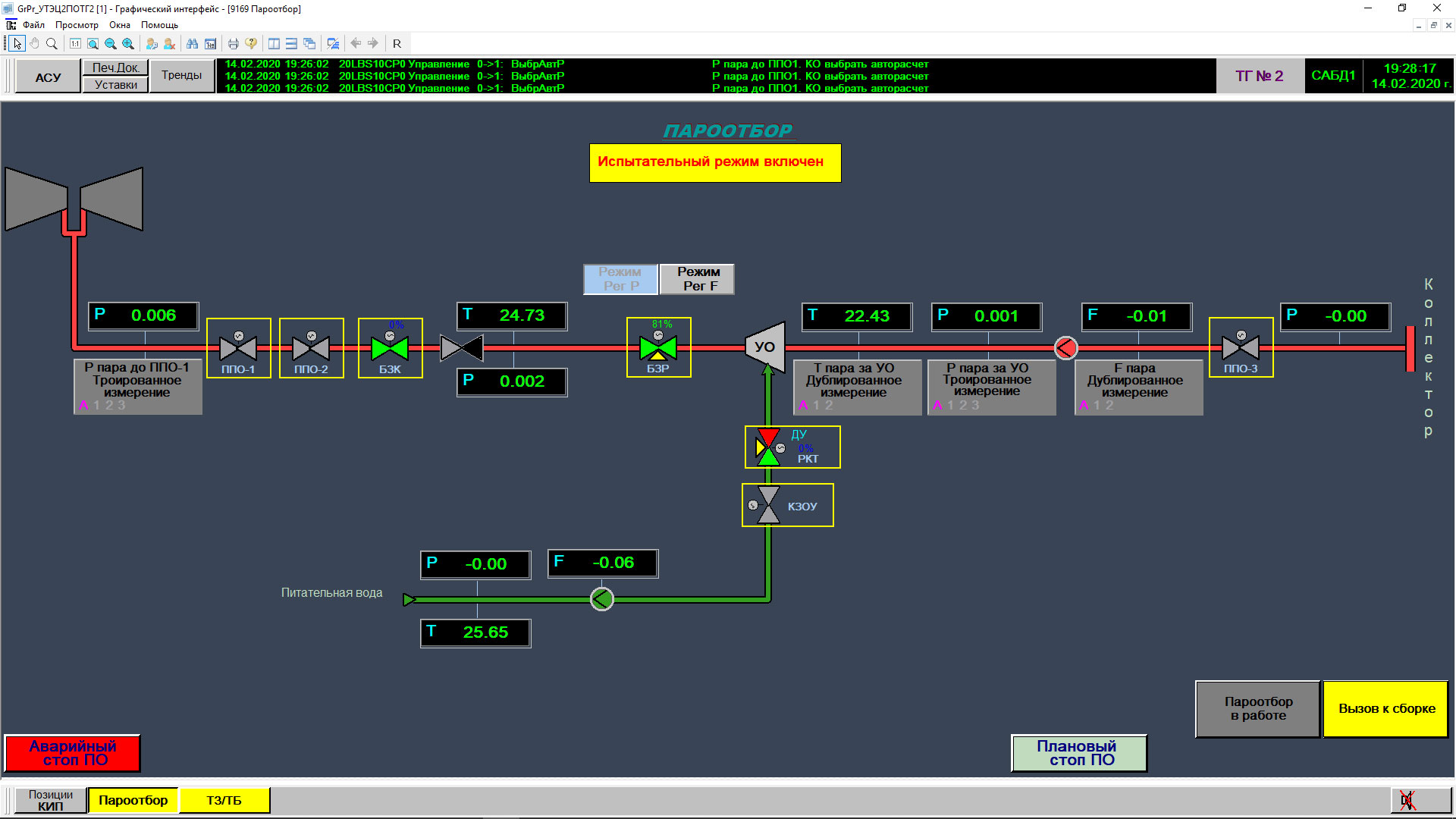

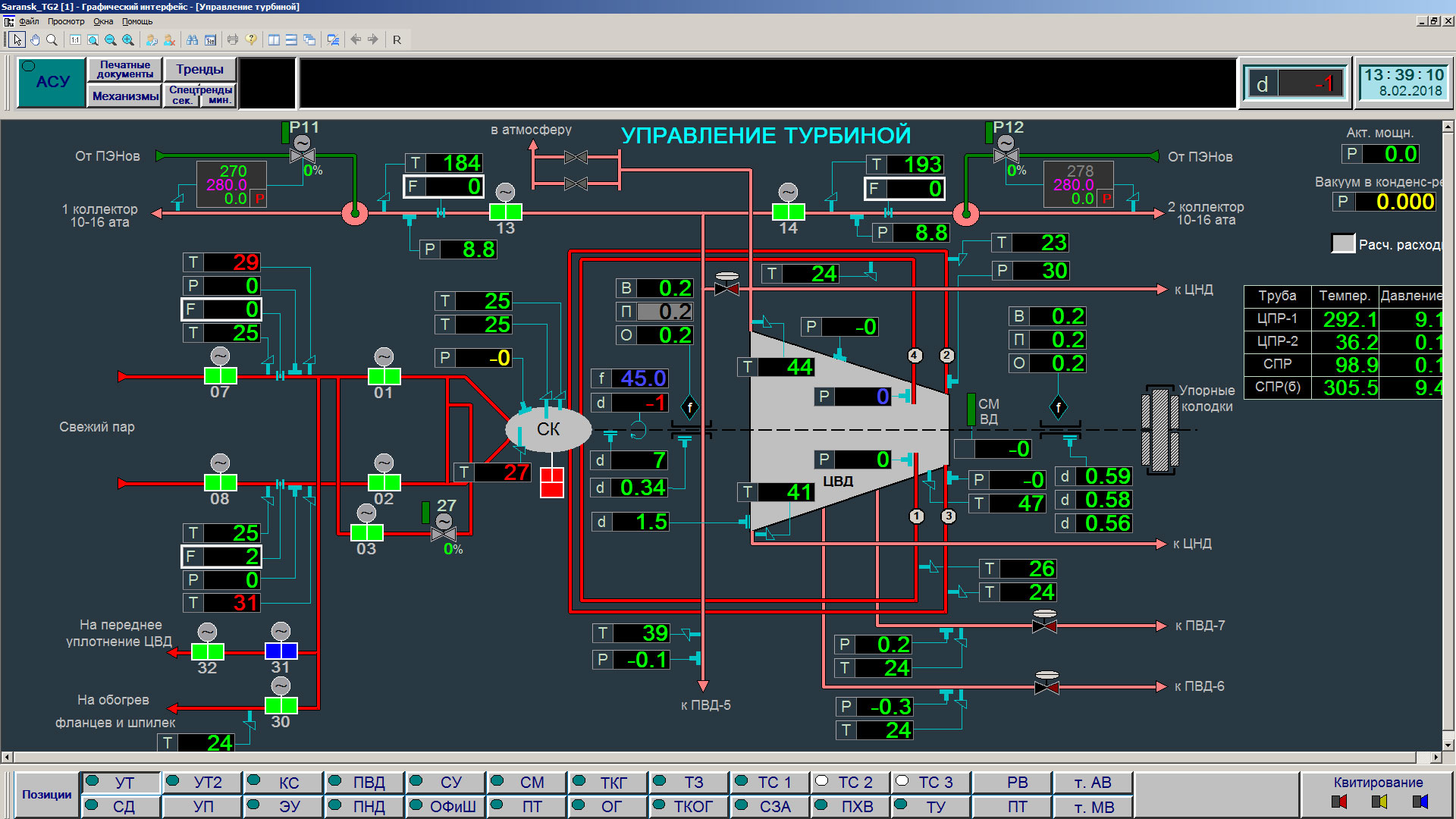

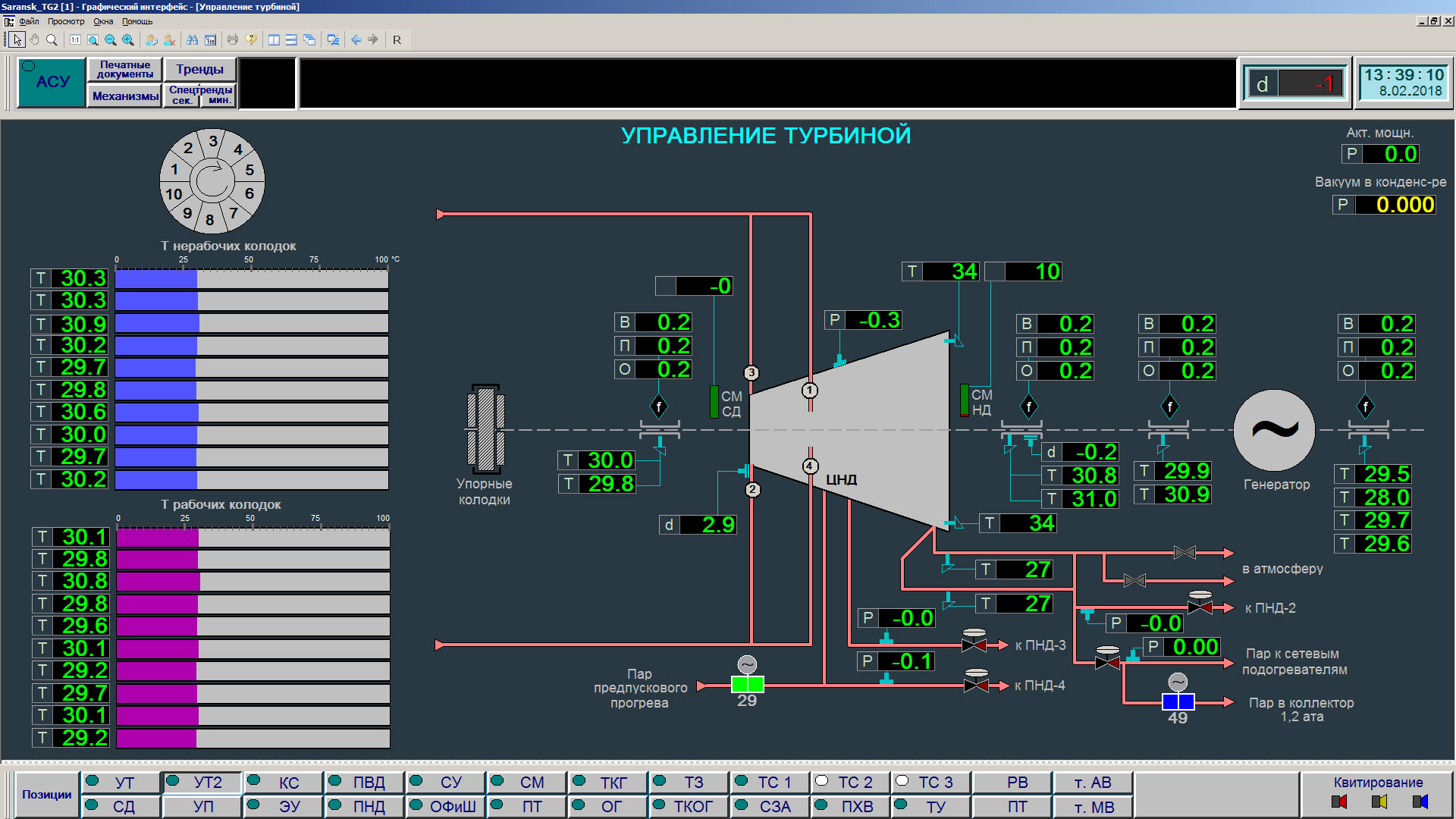

• Представление данных оперативному и обслуживающему персоналу

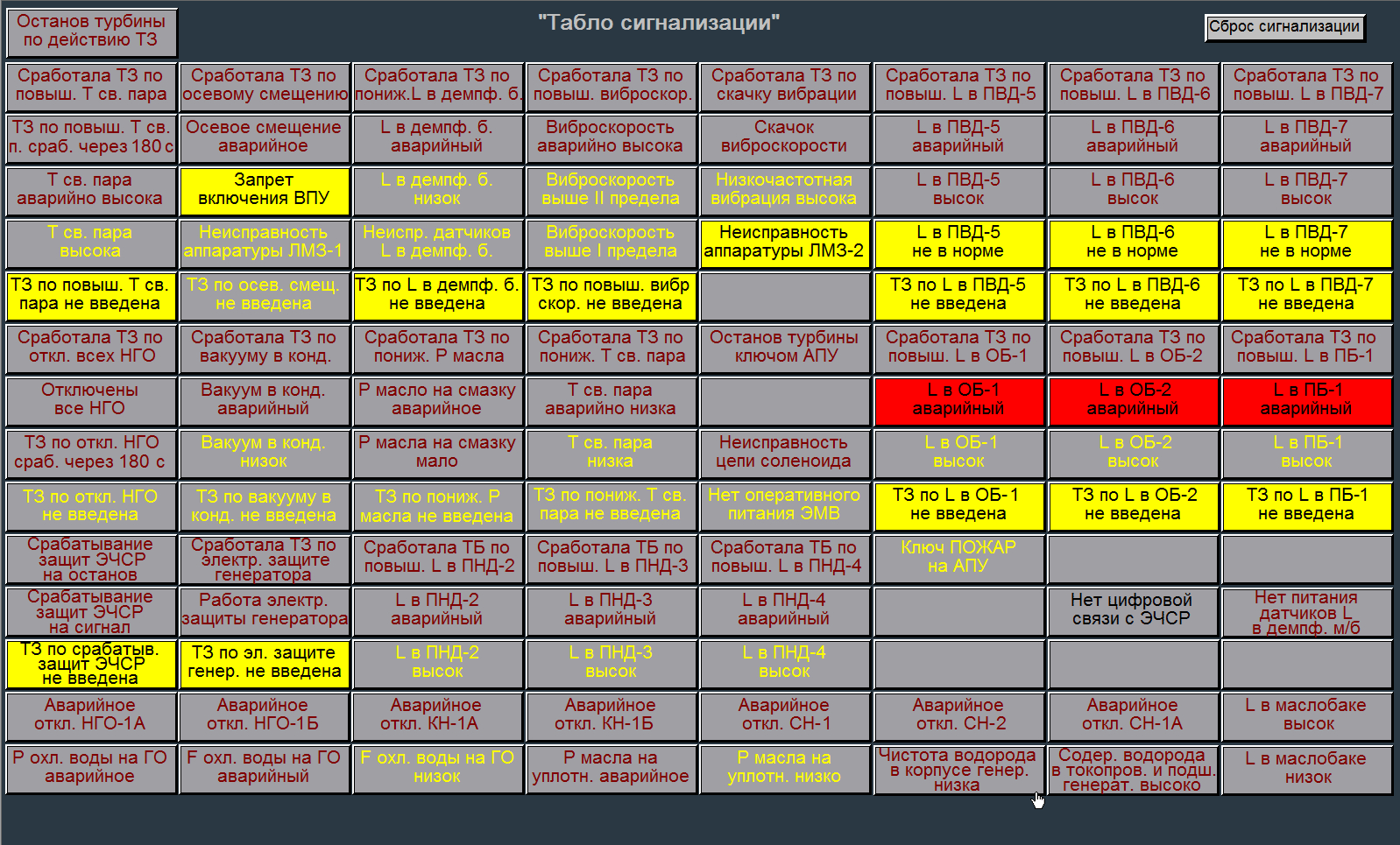

• Аварийная, предупредительная и диагностическая сигнализация о нарушениях параметрами установленных границ, срабатываниях технологических защит, неисправности оборудования и т.д.
• Дистанционное управление исполнительными механизмами
• Регулирование технологических параметров с помощью программных регуляторов
• Ведение протоколов предаварийных и послеаварийных ситуаций
• Обеспечение действия защит и блокировок в соответствии с требованиями нормативных документов
• Программно-логическое управление
• Регулирование частоты вращения турбины

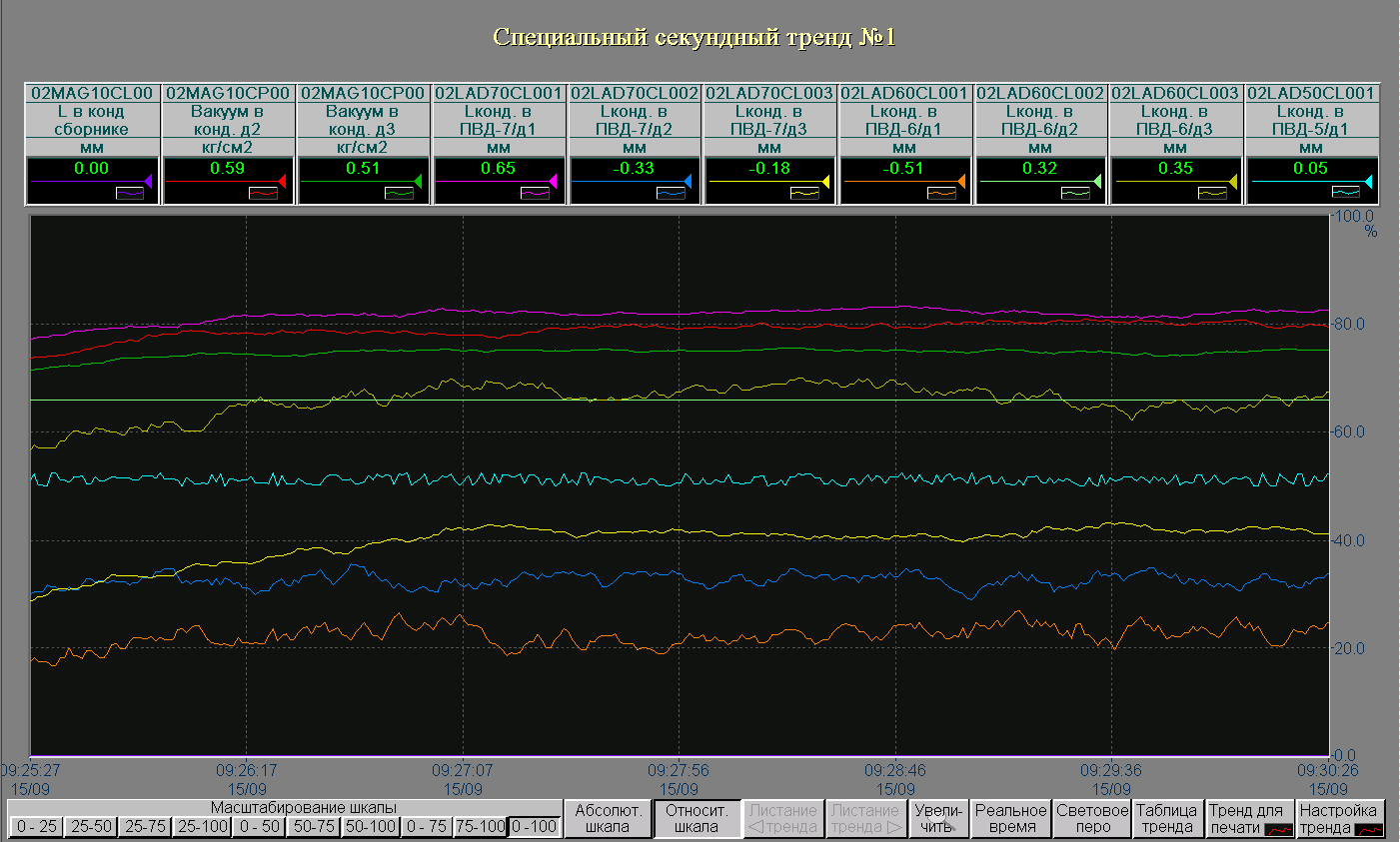

• Архивирование данных
• Расчёт технико-экономических показателей работы турбоагрегата
• Расчёт расходов пара и горячей воды с коррекцией по температуре и давлению
• Передача данных в ERP и MES
• Коррекция системного времени абонентов АСУТП
• Защита от несанкционированного доступа к функциям системы
• Диагностика состояния программно-технического комплекса

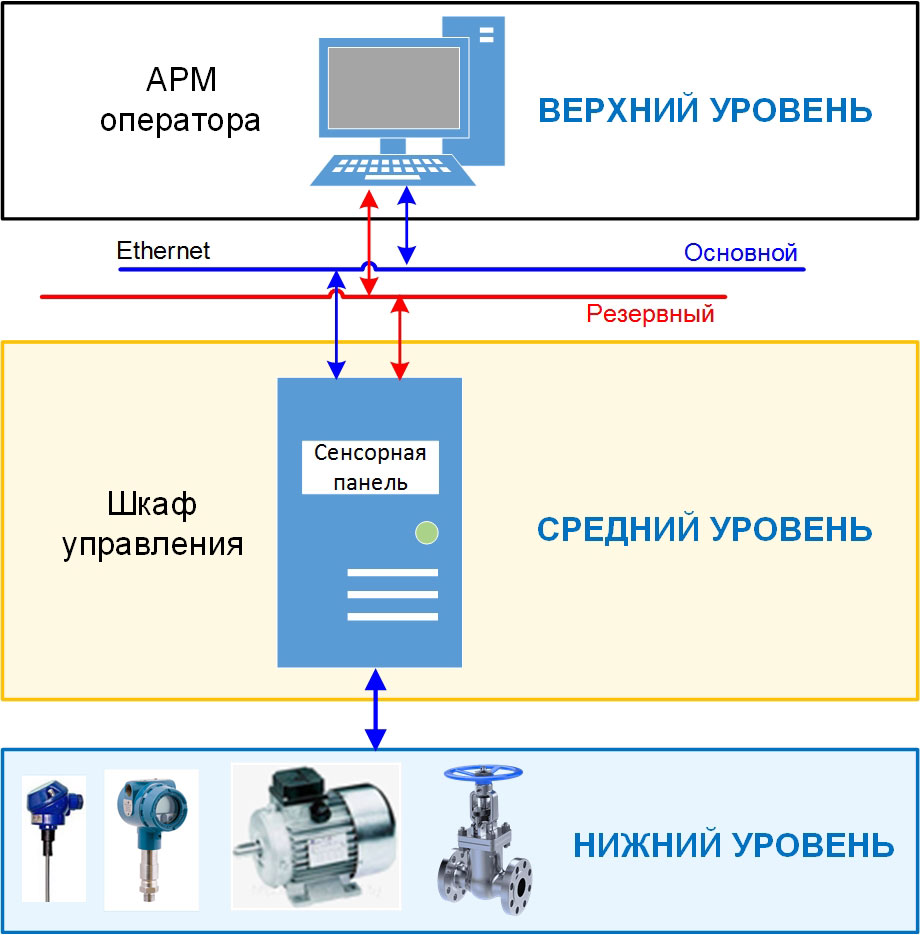

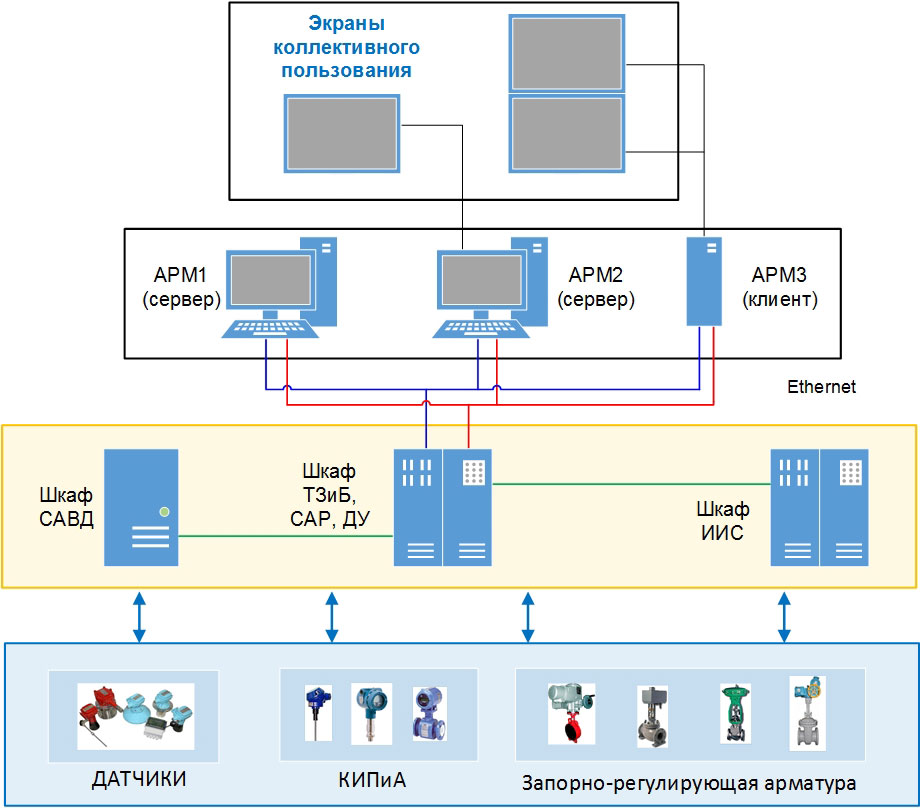

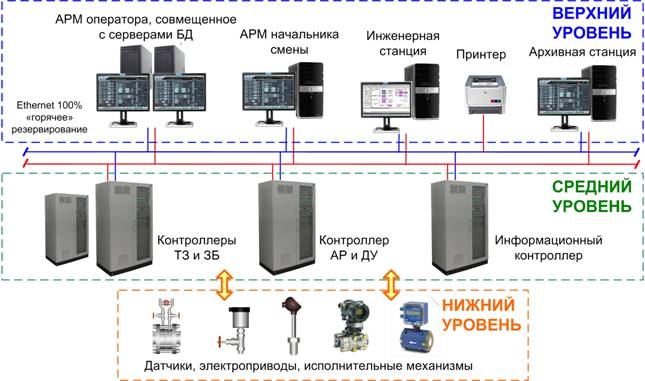

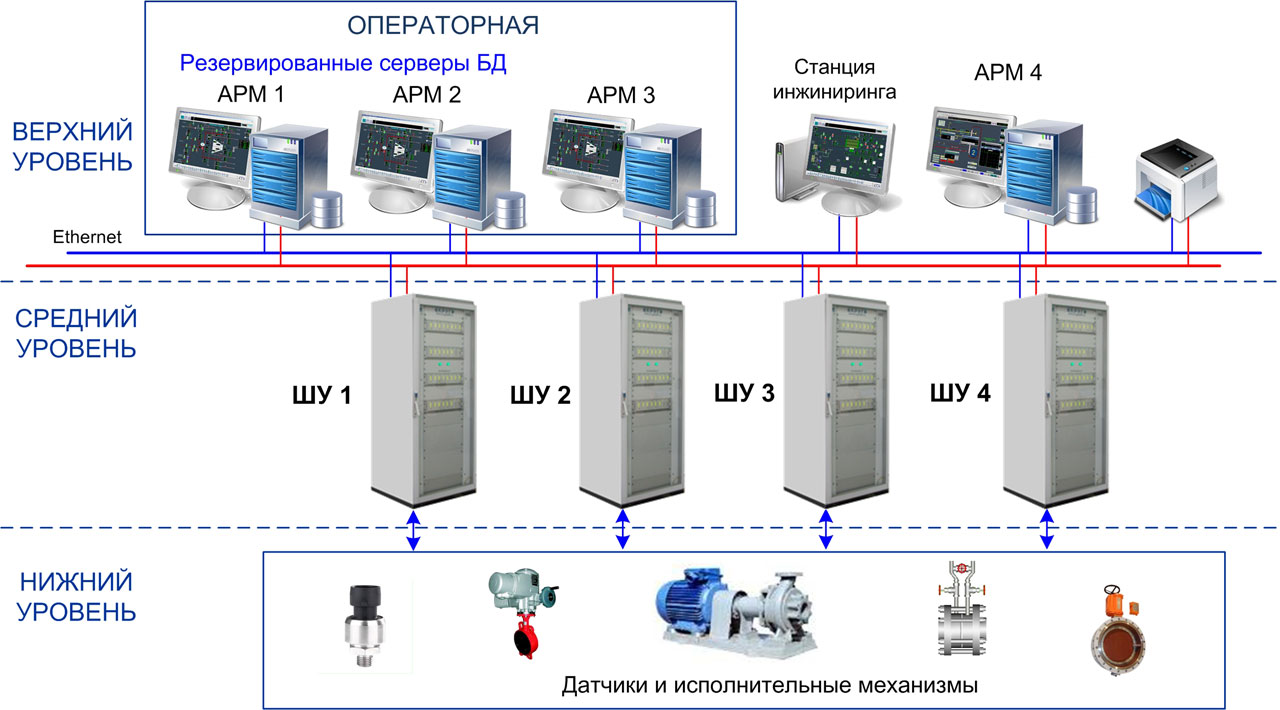

Компоненты

• Микропроцессорные контроллеры (100% «горячее» резервирование контроллеров для подсистемы защит и блокировок, 100% «горячее» резервирование процессорной части для подсистемы регулирования, схемы без резервирования для информационных подсистем, резервирование отдельных плат и модулей ввода/вывода)

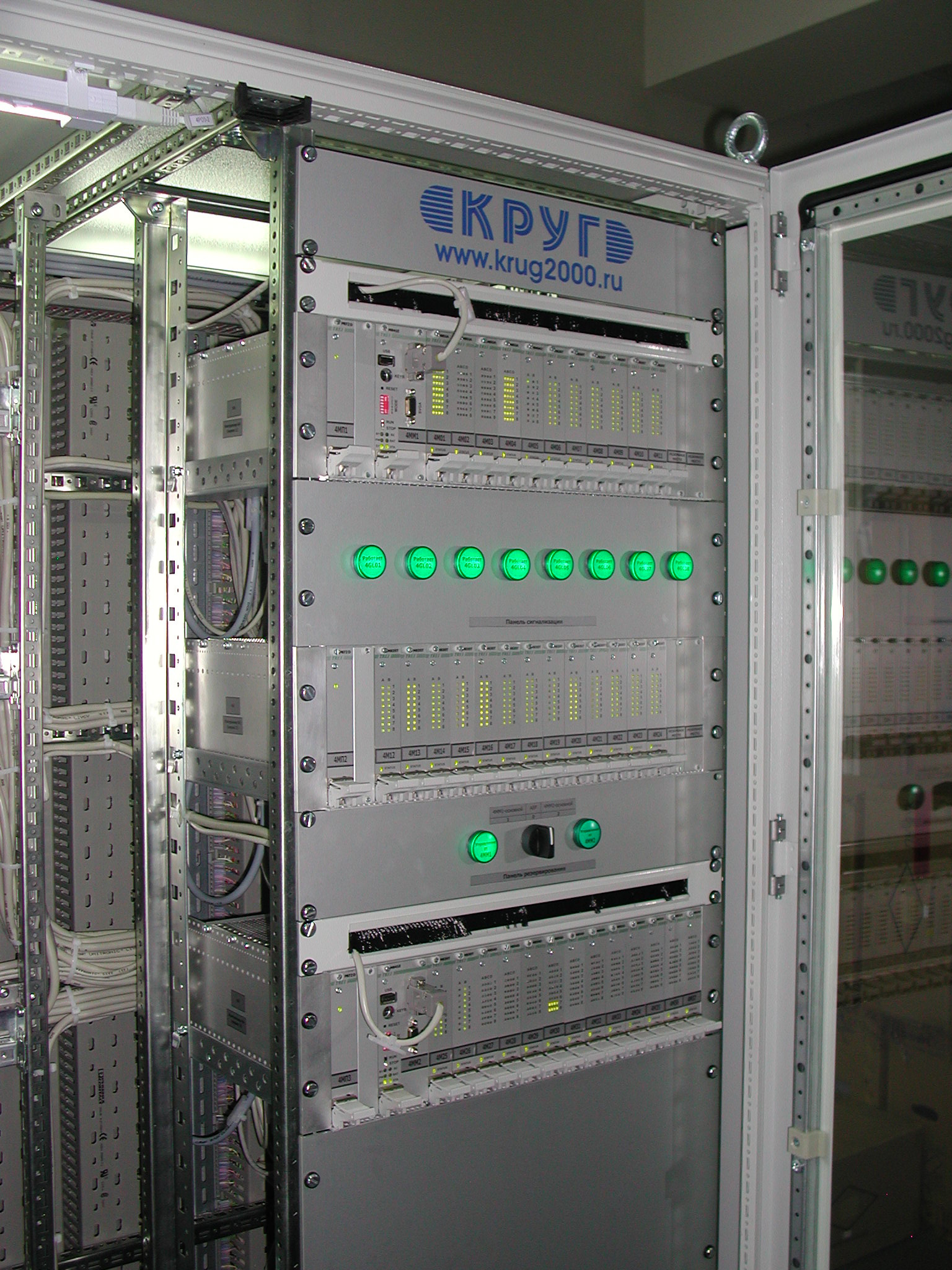

• Шкафы монтажные
• 100% резервированные серверы БД

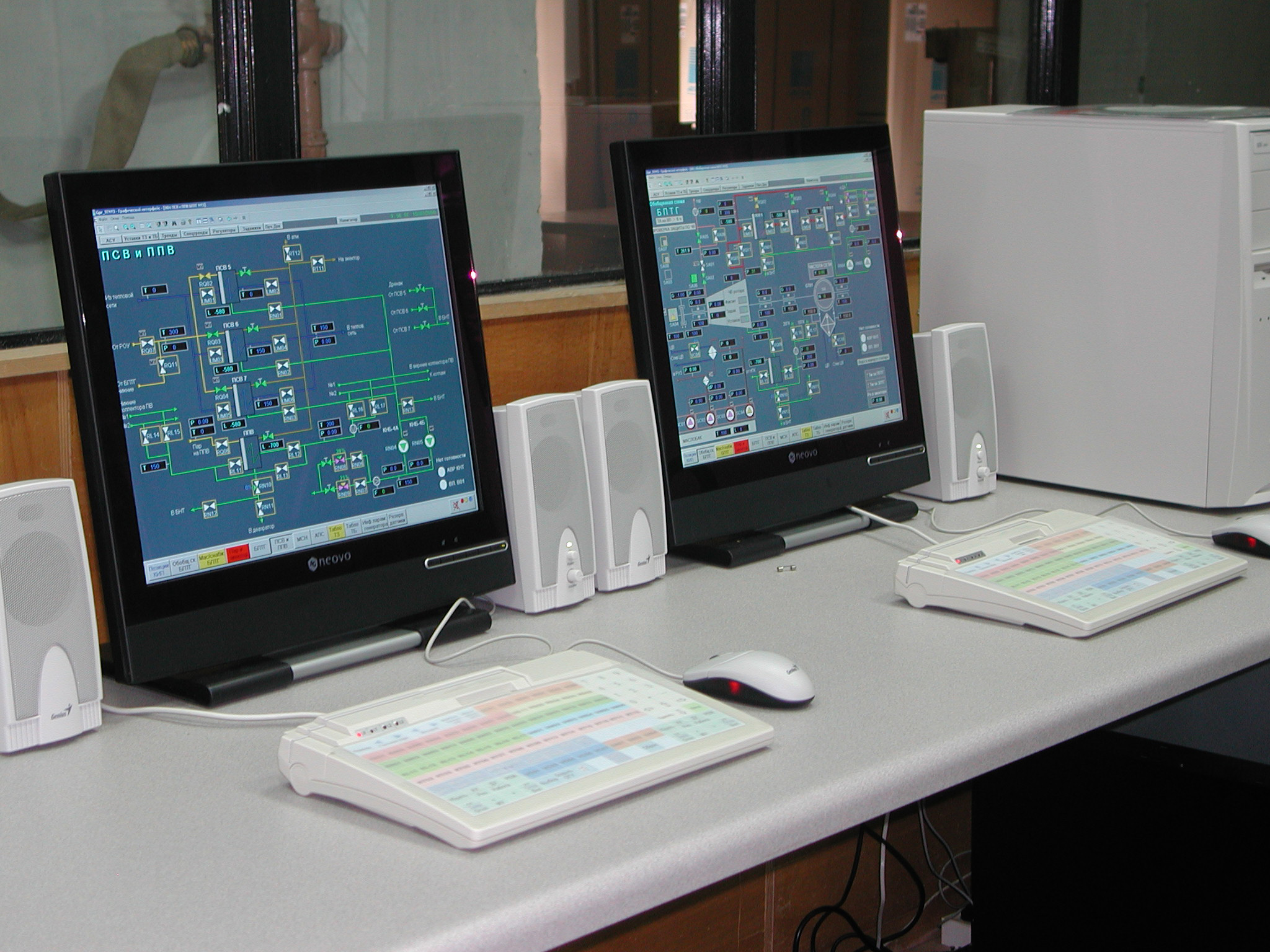

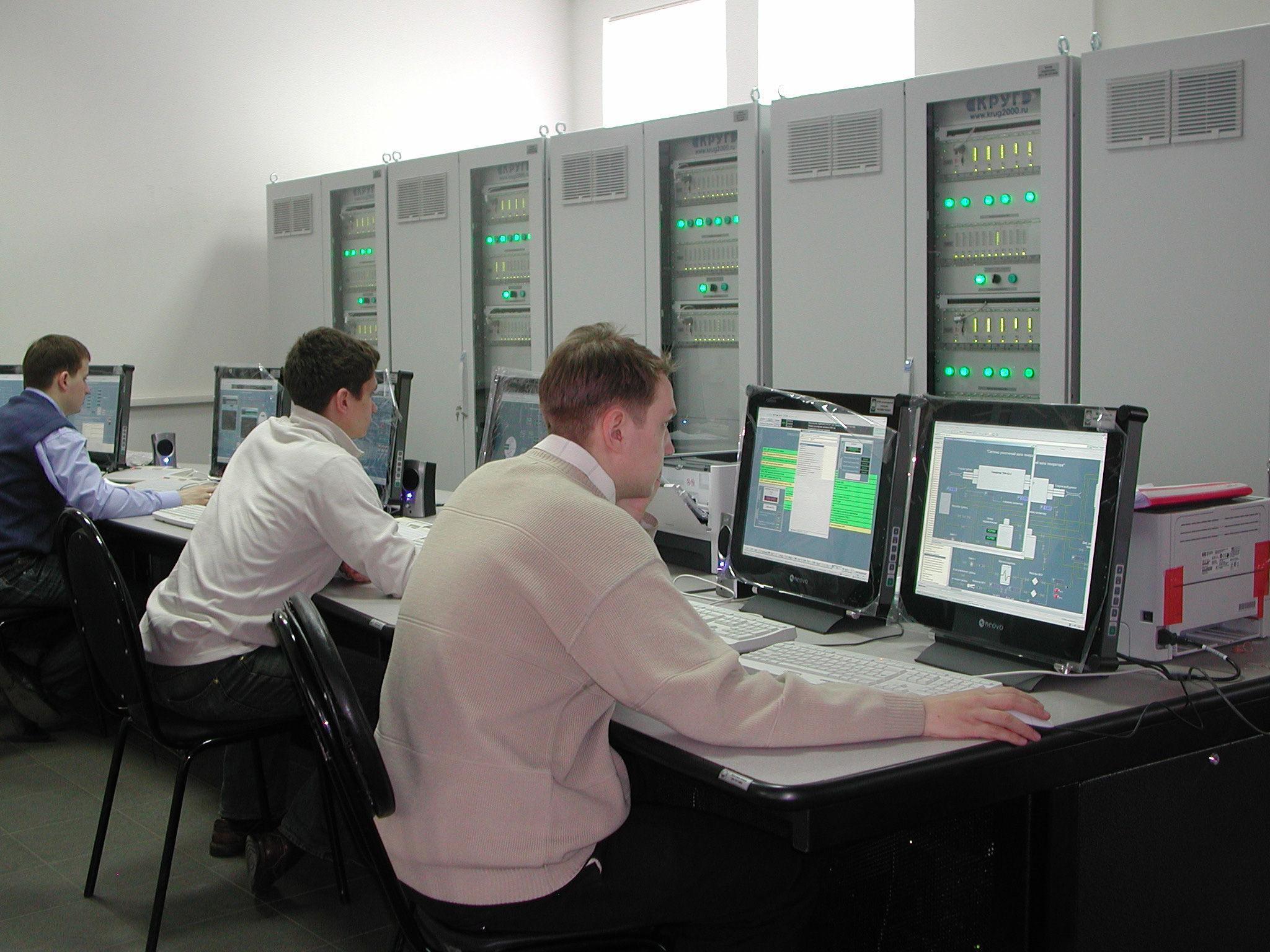

• Станции оператора, в т.ч. двухмониторные, размещённые в пультовых конструкциях КонсЭрго^®
• Сетевое оборудование (100% «горячее» резервирование)
• Принтеры
• SCADA КРУГ-2000^®
• Программное обеспечение контроллеров с функциями технического учёта теплоресурсов, межконтроллерного обмена и регистрации аварийных ситуаций
• Web-сервер
