АСУ отбором пара от турбин Т-110/120-130 Пензенской ТЭЦ-1

Пензенская ТЭЦ-1

Фирмой «КРУГ» успешно введена в эксплуатацию автоматизированная система управления отбором пара от турбин Т-110/120-130 ст. №7 и №8 Пензенской ТЭЦ-1.

Пензенская ТЭЦ-1 входит в Пензенский филиал ПАО «Т Плюс». Теплогенерирующие мощности ТЭЦ-1 обеспечивают 89% поставок тепловой энергии для г. Пензы.

НПФ «КРУГ» ведет работы на объектах Пензенской ТЭЦ-1 с 1997 года. За это время выполнены внедрения АСУ ТП котлоагрегата № 4, АСУ ТП турбогенераторов ст. №4, №5, АСУ ТП газорегуляторного пункта, САУГ котлоагрегата №10.

Основные функции

  • Сбор, архивирование и предоставление информации о состоянии оборудования и параметрах работы отборов пара
  • Дистанционное управление исполнительными механизмами
  • Селективное управление насосной станцией
  • Регулирование температуры охлаждающей воды, давления и расхода пара в отборе и с помощью программных регуляторов
  • Предоставление информации и управление оборудованием с панели оператора, расположенной в шкафу управления пароотбором турбоагрегата
  • Технологические защиты и блокировки для безопасного включения пароотбора в работу
  • Регистрация аварийных ситуаций.

Особенности системы

Управление насосной станцией осуществляется с АРМ оператора ТГ №7 или с АРМ оператора ТГ №8 в зависимости от переключателя на щите управления. Для корректного управления и индикации состояния насосов был введен межконтроллерный обмен между системой отбора пара ТГ №7 и ТГ №8.

Структура системы

Система разработана на базе типового решения АСУ ТП турбоагрегата с применением российского ПТК КРУГ-2000®

Структура системы имеет трехуровневую архитектуру.

В 1-й (нижний) уровень входят датчики измеряемых параметров, запорная и регулирующая арматура.

2-й (средний) уровень системы представлен контроллерным оборудованием со 100% резервированием процессорных модулей. В шкафу управления предусмотрена возможность контроля и управления технологическим процессом с использованием пульта местного управления на базе сенсорной панели.

3-й (верхний) уровень системы представлен автоматизированным рабочим местом оператора (АРМ) под управлением SCADA КРУГ-2000®. Оборудование верхнего уровня системы размещается в пультовых конструкциях серии КонсЭрго®.

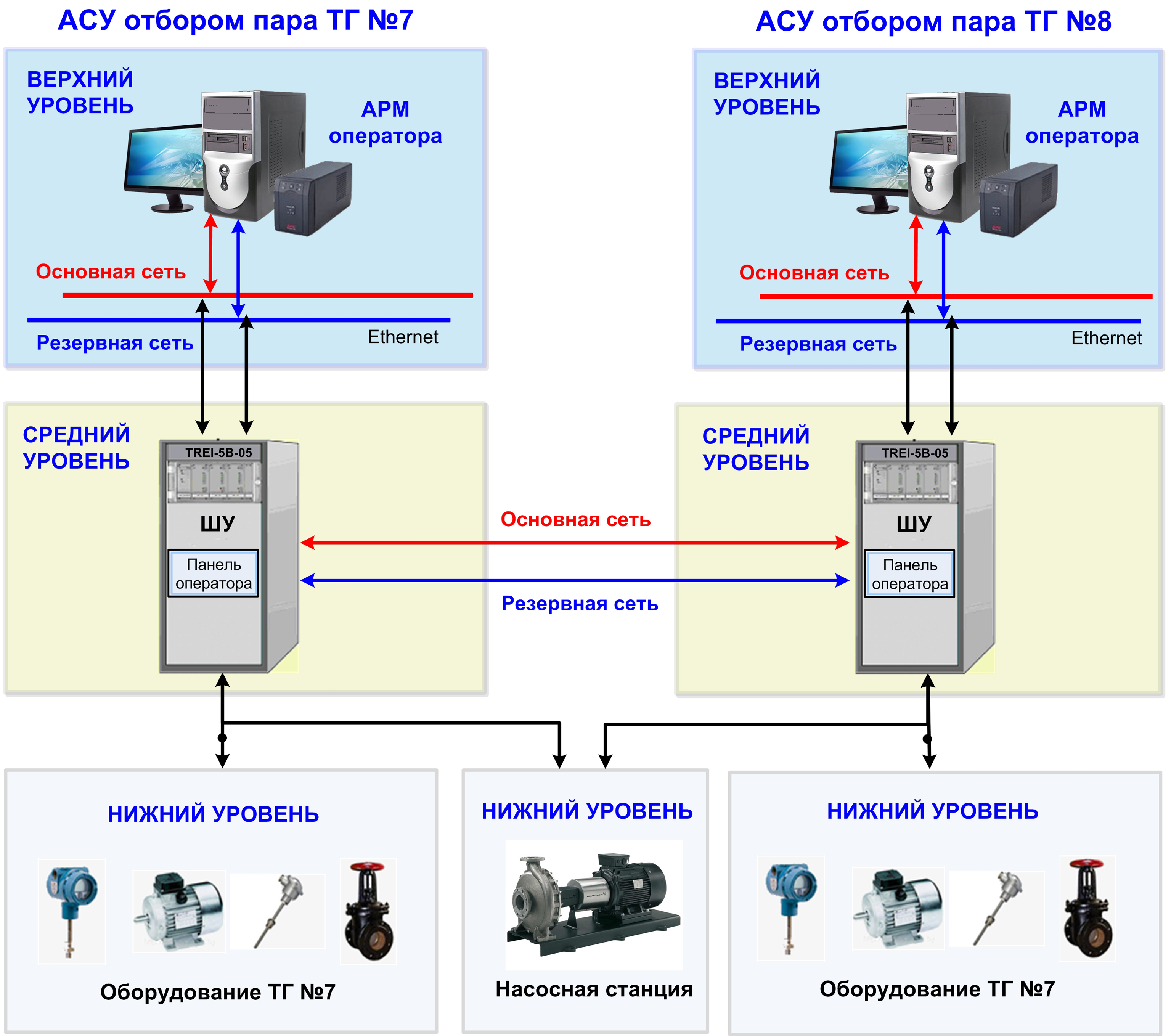

Структура АСУ отбором пара от турбин Т-110 Пензенской ТЭЦ-1

Информационная мощность АСУ ТП

  • Входных аналоговых параметров – 140
  • Входных дискретных параметров – 500
  • Выходных аналоговых параметров – 18
  • Выходных дискретных параметров – 274
  • Служебных параметров – 164.

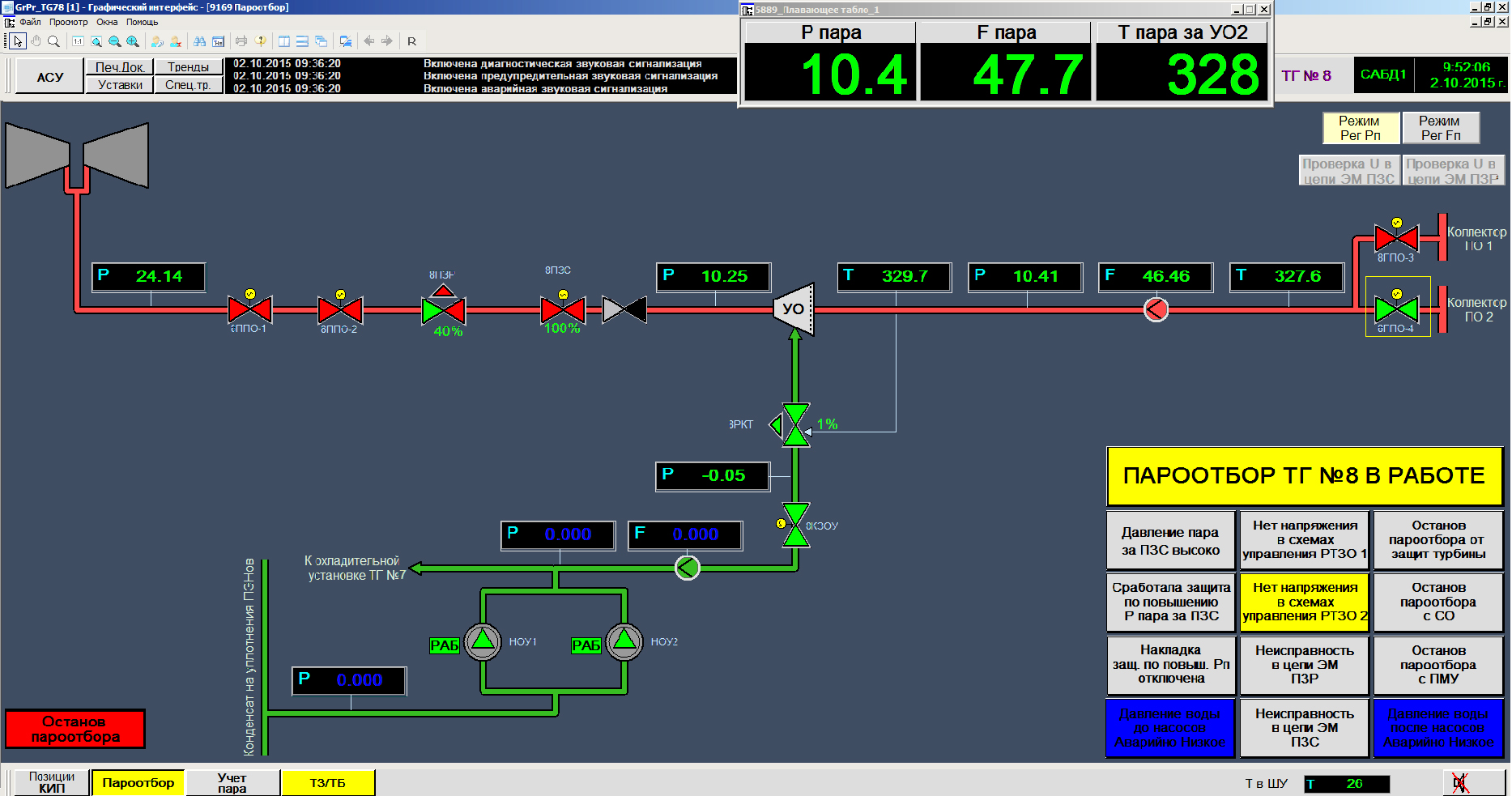

Мнемосхема АСУ отбором пара от турбин Т-110 Пензенской ТЭЦ-1

Внедрение АСУ отбором пара от турбогенераторов Т-110/120-130 ст. №7 и №8 позволило обеспечить повышение экономических показателей станции, повысить надежность работы оборудования за счет передовых технологий контроля и управления, обеспечить персонал своевременной и достоверной информацией о ходе технологического процесса и состоянии оборудования.

Ранее фирмой «КРУГ» была внедрена аналогичная АСУ отбора пара от турбин Т-110 Саранской ТЭЦ-2.
