Техническое перевооружение системы электропитания оборудования автоматики турбогенератора Ульяновской ТЭЦ-1

Модернизирована система электропитания оборудования автоматики ТГ-100-130-100 ст.№8 Ульяновской ТЭЦ-1 с применением российского программно-технического комплекса КРУГ-2000 (ПТК КРУГ-2000^®).

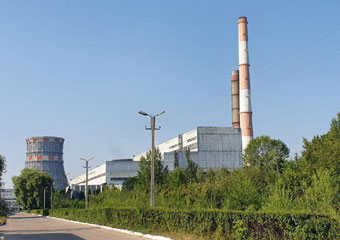

Ульяновская ТЭЦ-1 входит в Ульяновский филиал Группы компаний «Т Плюс». Установленная электрическая мощность – 435 МВт, Установленная тепловая мощность – 2014 Гкал/ч. Теплоэнергоресурсы поставляются потребителям Ленинского, Засвияжского и Железнодорожного районов Ульяновска.

Цель проекта

Основной целью проекта является повышение надежности программно-технического комплекса системы виброзащиты и диагностики ТГ-8, обеспечивающее бесперебойную работу и позволяющее исключить возникновение аварийных ситуаций. Достаточно длительное и плодотворное сотрудничество с ПАО «Т Плюс», а также опыт работы с системами бесперебойного электропитания предопределило выбор компании «КРУГ» в качестве исполнителя проекта.

Функции системы

Обеспечение технологического оборудования электроэнергией с заданными параметрами, в т.ч. при исчезновении напряжения, отклонении напряжения или частоты в промышленной сети свыше допустимых пределов
Сбор, архивирование и предоставление информации о состоянии системы питания оперативному персоналу
Сигнализация нарушений о работе оборудования на информационном табло «по месту».

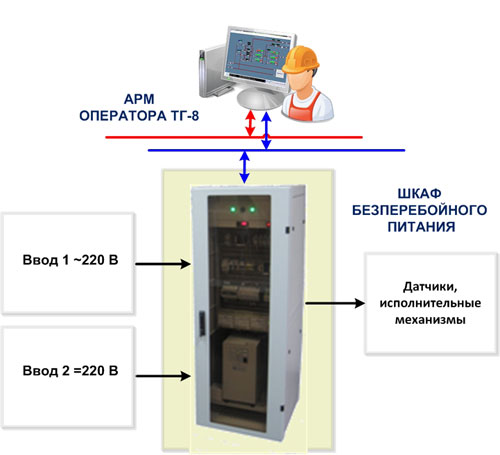

Архитектура системы

Система бесперебойного питания функционирует на базе программно-технического комплекса КРУГ-2000 (ПТК КРУГ-2000^®) и представляет собой двухуровневую систему.

Первый (нижний) уровень системы представлен шкафом бесперебойного питания (ШБП) с промышленным контроллером DevLink^®-C1000. Непосредственно с помощью ШБП осуществляется бесперебойное электропитание потребителей: оборудование автоматики турбогенератора, включая датчики и исполнительные механизмы.

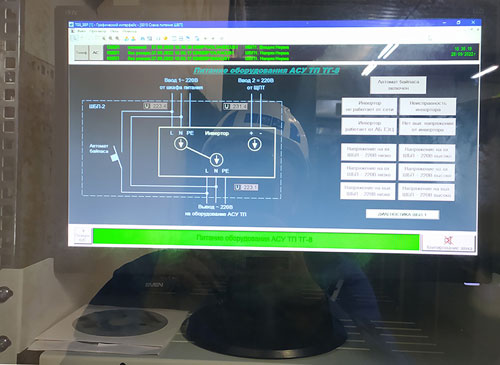

Второй (верхний) уровень представлен АРМ оператора под управлением SCADA КРУГ-2000^®, осуществляющий сбор, обработку, хранение и визуализацию данных.

Выполнен комплекс работ под ключ:

Проектирование системы электропитания
Изготовление шкафа бесперебойного питания мощностью 6000 ВА
Поставка оборудования
Монтажные, пусконаладочные работы и комплексное опробование.

Внедрение обеспечило:

оборудование автоматики электроэнергией с заданными параметрами, в т.ч. при исчезновении напряжения
защиту от аварийных ситуаций в результате отсутствия питания
предоставление информации оперативному персоналу о состоянии оборудования питания
исключение дальнейших затрат на закупку аккумуляторных батарей для ИБП за счет применения безаккумуляторного АБП.

Особенности системы

Работа шкафа бесперебойного питания обеспечивает переход с основного ввода (Ввод 1~220В) на резервный ввод (Ввод 2=220В) и обратно при одиночном исчезновении напряжения на любом из вводов без исчезновения напряжения на Выводе~220В. Технологическая сигнализация по параметрам электропитания и сигнализация состояния ШБП может передаваться на информационное табло «по месту» по физическим линиям связи.

Модернизация проводилась с использованием продукции из линейки типовых шкафов бесперебойного питания производства НПФ «КРУГ». В 2023 г. планируется дальнейшая модернизация систем электропитания иного оборудования автоматики Ульяновской ТЭЦ-1.
