АСУ ТП турбогенератора Р-12-3,4/0,6 ст. №1 ООО «Балаковские минеральные удобрения»

Фирмой «КРУГ» в июле 2010 года введена в опытную эксплуатацию автоматизированная система управления технологическим процессом турбогенератора Р-12-3,4/0,5-1 ст. №1 цеха утилизации тепловой энергии (УТЭЦ) «Балаковских минеральных удобрений». Номинальная электрическая мощность турбогенератора – 12 МВт.

ООО «Балаковские минеральные удобрения» (г. Балаково Саратовской области), входящее в химический холдинг «ФосАгро», современное развивающееся предприятие, основной вид деятельности которого производство фосфорсодержащей агрохимической продукции.

Работа выполнена в рамках проекта расширения УТЭЦ, который предусматривает установку турбогенератора П-25-3,4/0,6 ст.№3 с системой контроля и управления турбиной П-25, вспомогательным оборудованием и системой оборотного водоснабжения, а также замену существующей системы контроля и управления турбиной Р-12.

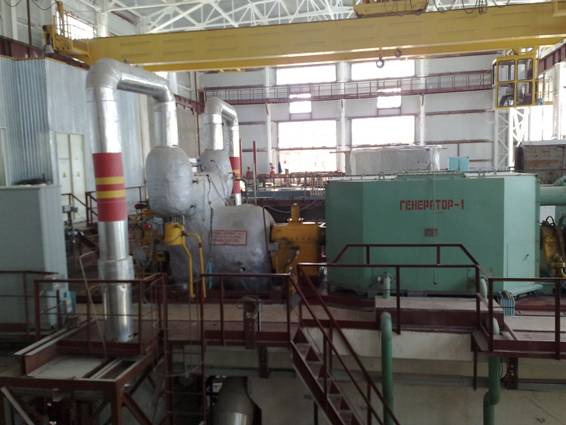

Турбина Р-12-3,4/0,5-1 номинальной мощностью 12 МВт рассчитана на номинальные параметры пара: давление 3,4 МПа и температуру 435°С. Турбина предназначена для выработки электрической энергии и понижения давления пара, поступающего от котла-утилизатора. Пар после турбины с давлением 0,5 МПа поступает в паропровод на технологические нужды ООО «Балаковские минеральные удобрения».

В состав турбины включено следующее оборудование:

  • однокорпусная паровая турбина, имеющая в своем составе блоки регулирующих и стопорных паровых клапанов с гидравлическим приводом
  • синхронный генератор номинальной мощностью 12 МВт, напряжением 6,3 кВ, оснащенный системой возбуждения с воздушным охлаждением
  • два масляных насоса переменного тока и аварийный масляный насос постоянного тока
  • вспомогательные эжекторы
  • маслоохладители
  • насосы, регуляторы, приборы и другое оборудование.

Цели внедрения АСУ ТП

  • повышение эффективности и надежности управления технологическими процессами в нормальных и переходных режимах
  • реализация алгоритмов технологических защит, блокировок, регулирования, отвечающих современным требованиям
  • улучшение условий работы оперативного персонала.

Функции

  • Измерение и контроль технологических параметров
  • Аварийная, предупредительная и диагностическая сигнализация о нарушениях параметрами установленных границ, срабатываниях технологических защит, неисправности оборудования и т.д.
  • Дистанционное управление исполнительными механизмами
  • Регулирование технологических параметров
  • Обеспечение действия защит и блокировок в соответствии с требованиями нормативных документов
  • Архивирование данных
  • Защита от несанкционированного доступа к функциям системы
  • Диагностика состояния программно-технического комплекса.

Архитектура и компоненты

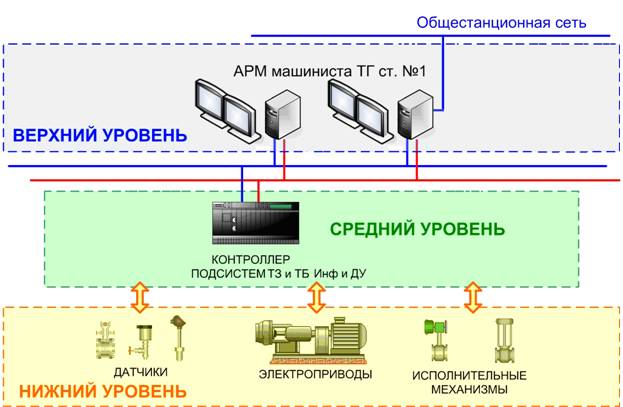

АСУ ТП турбогенератора Р-12 имеет трехуровневую архитектуру.

Нижний уровень представлен датчиками и исполнительными механизмами.

Средний уровень организован на базе контроллера по схеме 100% «горячего» резервирования процессорного модуля. Контроллеры размещены в шкафах управления RITTAL. Связь между средним и верхним уровнем осуществляется по резервируемой сети.

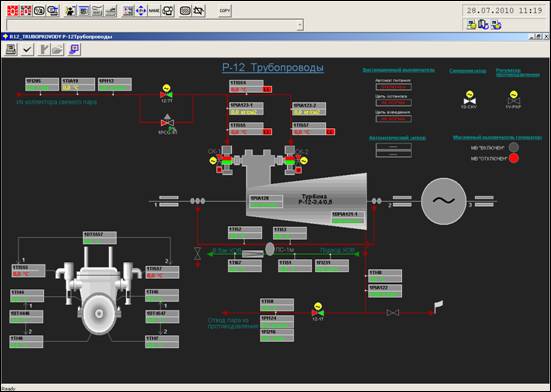

Верхний уровеньпредставлен 100% резервируемым АРМ машиниста. Одна из станций оператора, входящая в АРМ машиниста, используется в качестве инженерной станции и OPC-сервера для передачи данных в общестанционную сеть.Все оборудование верхнего уровня размещено в пультовых конструкциях помещения главного щита управления.

Информационная мощность

  • Входных аналоговых параметров – 74
  • Входных дискетных параметров – 113
  • Выходных дискретных параметров – 57.

ВЫВОДЫ

Внедрение АСУ ТП обеспечило увеличение надежности и экономичности работы турбоагрегата за счет:

  • реализации более сложных алгоритмов контроля и управления
  • обеспечения персонала более полной, достоверной и своевременной информацией о работе турбоагрегата
  • улучшения диагностики оборудования и протекания технологических процессов.

Кроме того, предусмотрена возможность создания единой интегрированной системы управления ООО «Балаковские минеральные удобрения».
