АСУ ТП турбогенератора ПТ-12-2,9/0,6 ст. №1 Самарской ГРЭС

В декабре 2009 года на Самарской ГРЭС введена в опытную эксплуатацию автоматизированная система управления технологическим процессом турбогенератора ПТ-12-2,9/0,6 номинальной электрической мощностью 12 МВт. АСУТП выполнена на базе ПТК «КРУГ-2000».

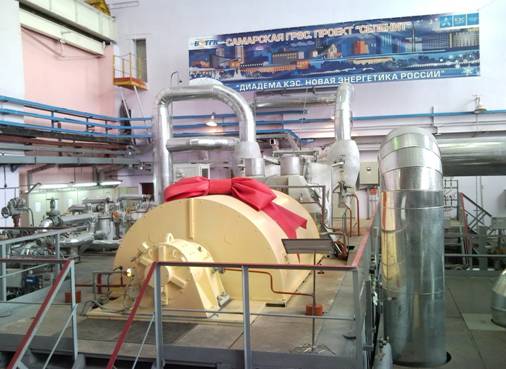

Самарская ГРЭС (ТГК-7) снабжает тепловой энергией центральные районы г. Самары. Турбогенератор ст. №1 Самарской ГРЭС с комплектом теплофикационного оборудования предназначен для замены устаревшей и выработавшей ресурс турбины.

Цели внедрения АСУ ТП

  • повышение эффективности и надежности управления технологическими процессами в нормальных и переходных режимах
  • реализация алгоритмов технологических защит, блокировок, регулирования, отвечающих современным требованиям
  • улучшение условий работы оперативного персонала.

Функции

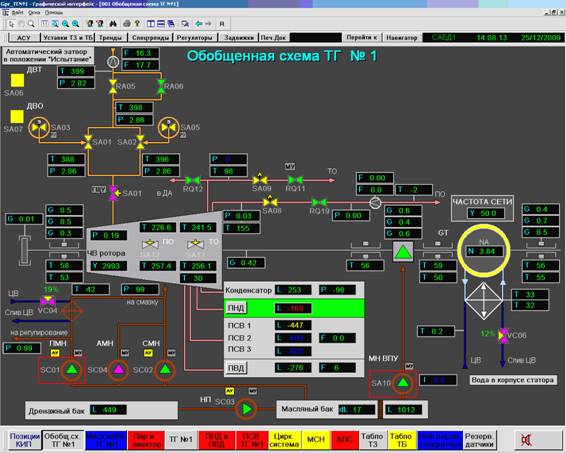

  • Измерение и контроль технологических параметров
  • Представление данных оперативному и обслуживающему персоналу
  • Аварийная, предупредительная и диагностическая сигнализация о нарушениях параметрами установленных границ, срабатываниях технологических защит, неисправности оборудования и т.д.
  • Дистанционное управление исполнительными механизмами
  • Регулирование технологических параметров
  • Обеспечение действия защит и блокировок в соответствии с требованиями нормативных документов
  • Архивирование данных
  • Ведение протоколов предаварийных и послеаварийных ситуаций
  • Коррекция времени абонентов АСУ ТП от источника единого времени
  • Защита от несанкционированного доступа к функциям системы
  • Диагностика состояния программно-технического комплекса.

Архитектура и компоненты

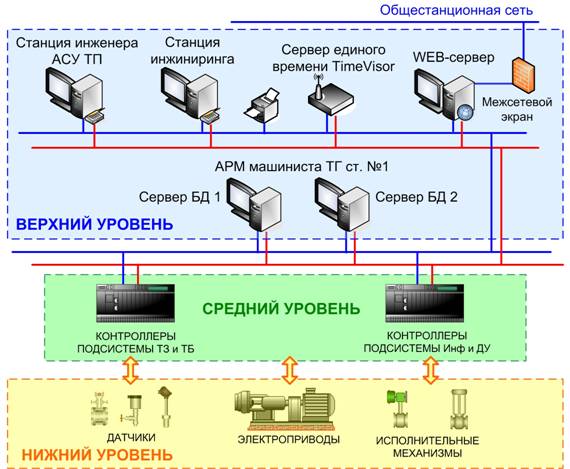

АСУ ТП ТГ-1 имеет трехуровневую архитектуру.
Нижний уровень представлен датчиками и исполнительными механизмами.

Средний уровень
организован с использованием промышленных РС-совместимых контроллеров. Контроллеры подсистемы технологических защит и блокировок выполнены по схеме 100% «горячего» резервирования контроллеров. Контроллеры информационной подсистемы выполнены по схеме «горячего» резервирования процессорной части. Контроллеры размещены в шкафах управления RITTAL.

Верхний уровень АСУ ТП ТГ-1 представлен 100% резервируемым АРМ машиниста (Сервер БД 1 и Сервер БД 2), АРМ инженера АСУ ТП, станцией инжиниринга, сервером единого времени и WEB?сервером. На станции инжиниринга и АРМ инженера АСУ ТП установлено ПО «Станция оператора/Станция архивирования – Клиент» с поддержкой многосерверного доступа для организации возможности мониторинга и управления с данных мест сразу нескольких АСУ ТП (ТГ ст. №1, ст. №3, к/а ст.№1, ст.№4, ст.№5). На станции инжиниринга также установлено ПО «Среда программирования контроллера» и «Станция инжиниринга». WEB-сервер предоставляет возможность другим абонентам Самарской ГРЭС просматривать информацию абонентов ПТК «КРУГ-2000» с помощью обычного Web-браузера.

Все оборудование верхнего уровня размещено в пультовых конструкциях серии КонсЭрго™. Оборудование верхнего уровня системы располагается в помещении «временного щита управления» (ВрЩУ).
Требуемую точность привязки системного времени всех абонентов к единому астрономическому времени обеспечивает Сервер единого времени TimeVisor™, выполненный на базе одноплатного компьютера, служащего NTP-сервером, и GPS-приёмника для приема сигналов точного времени.
Необходимый уровень безопасности локальной сети обеспечивает межсетевой экран, который предотвращает несанкционированный доступ абонентов общестанционной сети к данным серверов.

В качестве фирменного программного обеспечения в системе используется модульная интегрированная SCADA КРУГ-2000® версии 3.0 под операционной системой MS Windows XP. Программное обеспечение контроллеров – под операционной системой Linux.

Информационная мощность

  • измеряемых аналоговых параметров – 169
  • измеряемых входных дискретных параметров – 320
  • выходных дискретных параметров – 207
  • регуляторов с импульсным выходом – 10.



Фирма «КРУГ» ведет работы на объектах Самарской ГРЭС с 2002  года и осуществила ряд значительных внедрений: АСУ ТП котлоагрегатов №4, №5; АСУ ТП турбогенераторов ст. № 1 , № 3; САУГ котлоагрегата ст. №1; система дистанционного наблюдения на базе ПО Wed-Контроль™.
