АСУ ТП теплофикационной установки БУ-3 Сызранской ТЭЦ

На Сызранской ТЭЦ проведено техническое перевооружение схемы нагрева сетевой воды с установкой пиковых бойлеров теплофикационной установки БУ-3 в рамках инвестиционной программы Самарского филиала ПАО «Т Плюс». Пиковые подогреватели сетевой воды предназначены для дополнительного подогрева горячей сетевой воды во время сильных морозов или в случаях, когда температура сетевой воды после основных бойлеров недостаточна.

Проект призван обеспечить повышение уровня надежности и эффективности теплоснабжения г. Сызрани.

Самарский филиал, работающий в составе Группы «Т Плюс», объединяет генерирующие и теплосетевые активы в четырех городах: Самаре, Новокуйбышевске, Сызрани, Тольятти.

Сызранская ТЭЦ обеспечивает энергоснабжение предприятий нефтехимического комплекса города и теплоснабжение жилого массива. Основным видом топлива на ТЭЦ является природный газ. Установленная электрическая мощность – 372,4 МВт, тепловая – 613 Гкал/ч.

Для рационального управления новым оборудованием разработана и введена в промышленную эксплуатацию автоматизированная система управления (АСУ ТП) на базе программно-технического комплекса КРУГ-2000® (ПТК КРУГ-2000). Выбор НПФ «КРУГ» в качестве поставщика ПТК для АСУ ТП был наиболее предпочтителен ввиду давнего плодотворного сотрудничества компании и филиала «Самарский» ПАО «Т Плюс».

Основные функции системы

  • измерение и контроль технологических параметров
  • сигнализация и регистрация отклонений параметров от установленных границ
  • выполнение алгоритмов технологических защит и блокировок
  • дистанционное управление оборудованием бойлерной
  • регулирование технологических параметров с помощью программных регуляторов.

Структура системы

Автоматизированная система диспетчерского управления бойлерами ТФУ БУ-3 имеет трехуровневую архитектуру:

  • Нижний уровень системы включает в себя датчики измеряемых параметров сетевой воды (давление, температура, расход), запорную и регулирующую арматуру
  • Средний уровень представлен шкафом управления (ШУ), оснащенным сенсорной панелью управления. Сбор и передачу данных на верхний уровень системы обеспечивают промышленные контроллеры DevLink-C1000

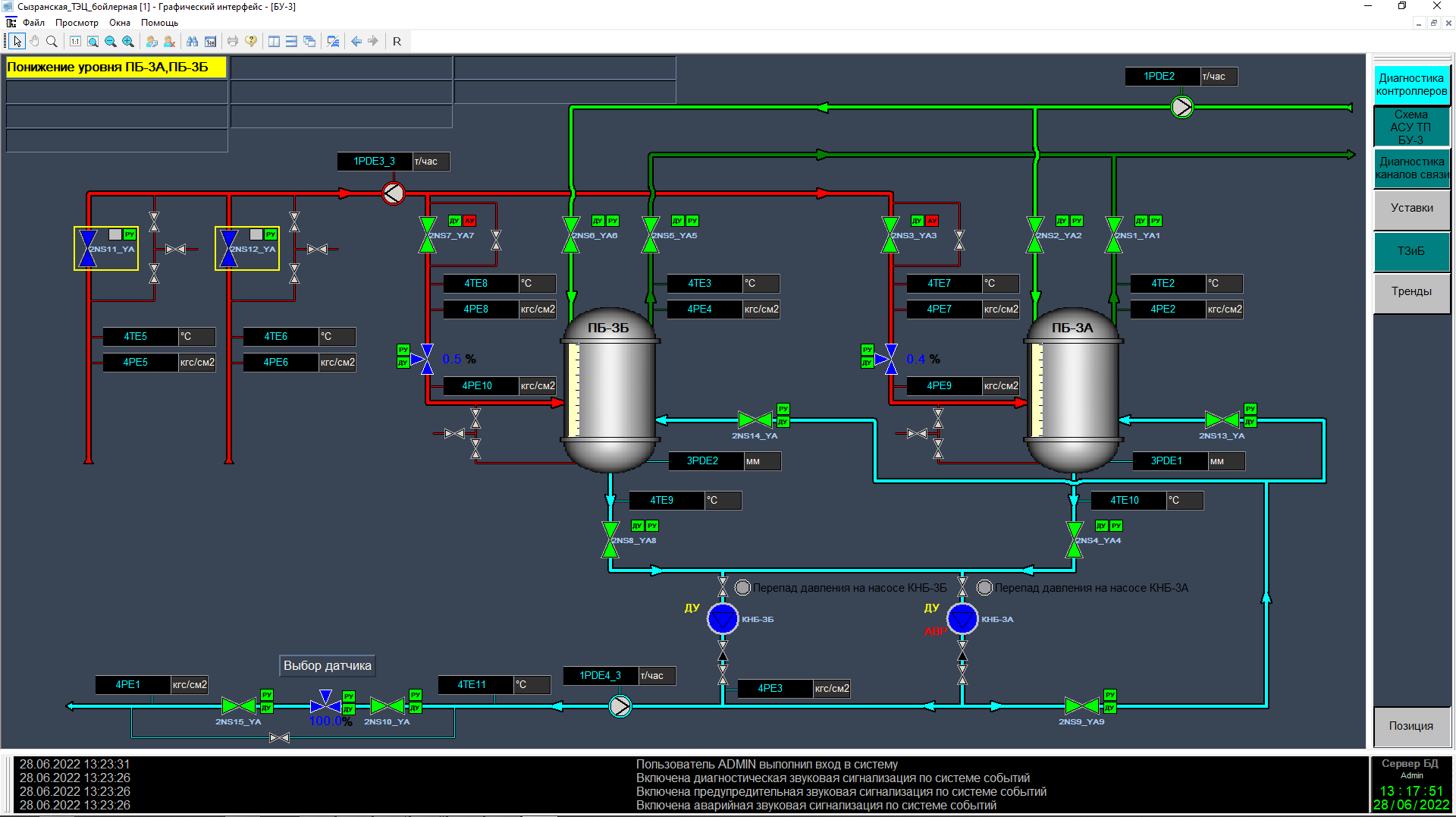

  • Верхний уровень – автоматизированное рабочее место (АРМ) оператора под управлением российской SCADA КРУГ-2000®. АРМ осуществляет сбор, обработку и долговременное хранение данных, поступающих со среднего уровня системы, а также обеспечивает визуализацию и управление оборудованием бойлерных.

ПТК КРУГ-2000 внесен в реестр отечественной промышленной продукции Минпромторга РФ (ПП РФ №719 от 25.07.2015), а специализированное программное обеспечение (SCADA КРУГ-2000, СРВК и др.), входящее в состав ПТК, – в реестр отечественного ПО Минцифры РФ.

Структура системы

Система насчитывает 194 (+26 резервных) входных/выходных сигналов, в том числе:

  • Входных/выходных аналоговых (4-20мА) – 35 (+9 резерв)
  • Входных/выходных дискретных (24В) – 159 (+17 резерв).

В рамках данного проекта компанией «КРУГ» выполнены: разработка проектно-сметной документации, монтажные, инжиниринговые и пусконаладочные работы.

Внедрение системы позволяет повысить безопасность работы оборудования, эффективность управления и диспетчерского контроля технологических процессов, обеспечить оперативный персонал полной, достоверной и своевременной информацией о работе системы.
