Расширение системы коммерческого учета газа Ульяновской ТЭЦ-1

Затраты на основное топливо (природный газ) составляют существенную долю в технологической себестоимости производства комбинированной электрической и тепловой энергии Ульяновской ТЭЦ-1.

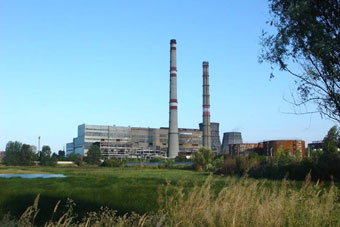

Ульяновская ТЭЦ-1 входит в состав Ульяновского филиала ПАО «Т Плюс». Основные функции ТЭЦ – производство электричества и теплоснабжение потребителей Ленинского, Засвияжского и Железнодорожного районов г. Ульяновска.

Установленная электрическая мощность – 435 МВт; установленная тепловая мощность – 2014 Гкал/час.

Цель проекта

Основной целью выполненного проекта является организация коммерческого учета газа для обеспечения достоверности и повышения точности измерений параметров потребления природного газа и достижения требуемых экономических показателей энергоэффективности Ульяновской ТЭЦ-1. Для достижения этой цели было необходимо произвести расширение существующей системы коммерческого учета потребления природного газа (СКУГ) с подключением узла учета газа ГРП-1.

СКУГ УТЭЦ-1 внедрена компанией «КРУГ» и успешно функционирует с 2014 г.

Объект: узел учета газа ГРП-1, оснащенный расходомером Гиперфлоу.

Основные функции

  • Оперативный контроль потребления топлива и его учет на узлах учета газа (суммирование/осреднение)
  • Предоставление информации, необходимой для контроля соблюдения установленных лимитов потребления топлива (часовых, суточных, месячных) подразделениями и цехами предприятия
  • Предоставление оперативной и достоверной информации для контроля отклонений фактического удельного потребления от нормативного (план/факт)
  • Формирование технологической сигнализации о возникновении отклонений от заданных параметров
  • Ведение протоколов событий, регистрируемых и формируемых в системе
  • Документирование информации, обеспечивающее формирование оперативных и архивных данных системы в виде отчетных документов и режимных листов
  • Формирование и долговременное хранение архивов измеряемых технологических параметров, событий системы и отчетных документов
  • Обеспечение и поддержание единого системного времени
  • Передача оперативных данных в централизованную систему диспетчеризации «Газпром межрегионгаз».

Архитектура

СКУГ ГРП-1 Ульяновской ТЭЦ-1 функционирует на базе российского программно-технического комплекса КРУГ-2000 (ПТК КРУГ-2000®) и представляет собой трехуровневую систему.

Первый (нижний) уровень системы представлен вновь устанавливаемым комплексным датчиком измерения расхода газа с функцией вычисления Гиперфлоу-3Пм. Датчик располагается в помещении КИП ГРП-1.

Второй (средний) уровень представлен шкафом учета газа с установленным в нем барьером искрозащиты, блоками питания и блоком бесперебойного питания. Данные о расходе газа поступают в контроллер сбора данных DevLink-C1000, который осуществляет сбор и промежуточное хранение оперативных и архивных данных с датчика Гиперфлоу-3Пм.

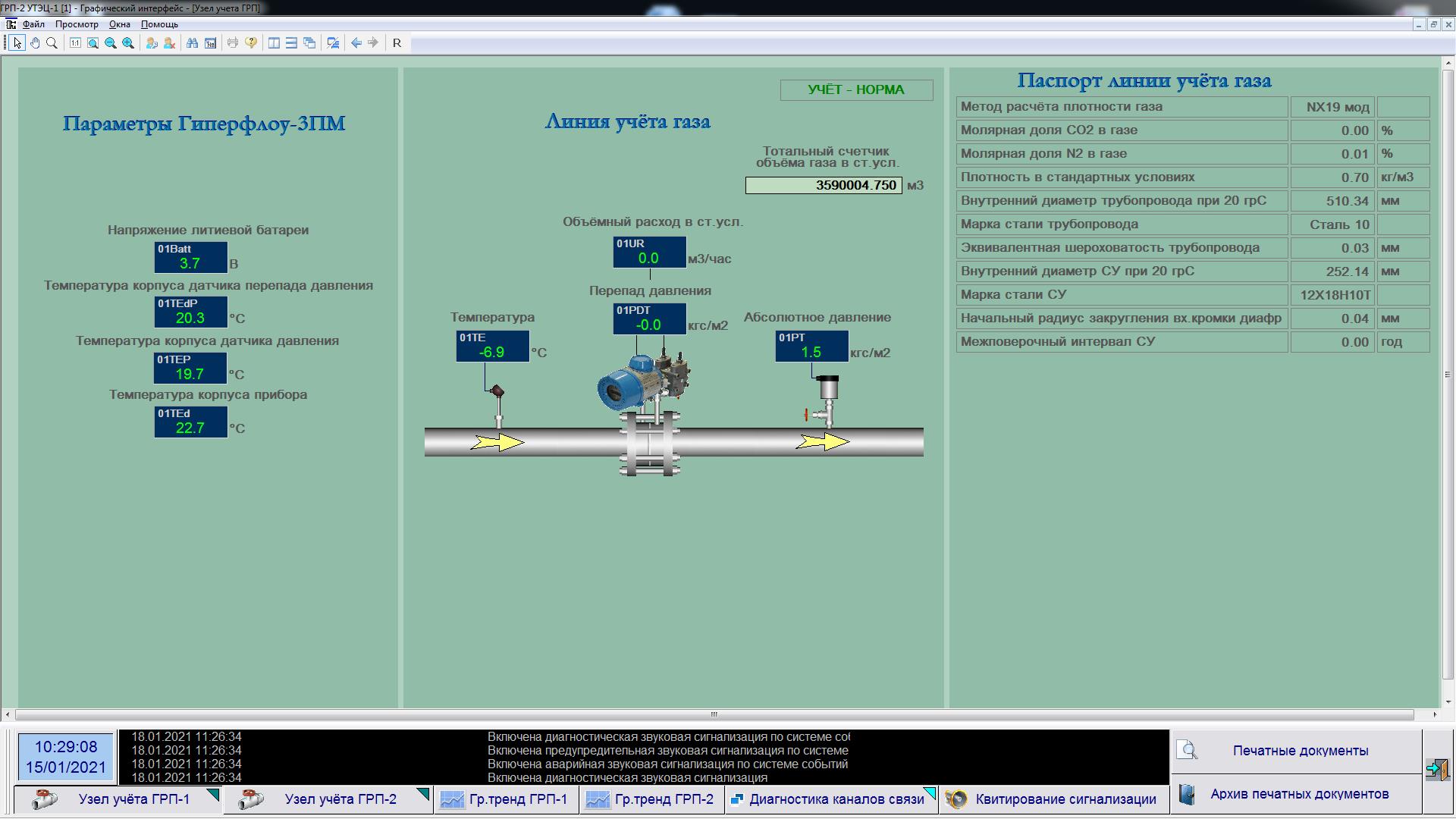

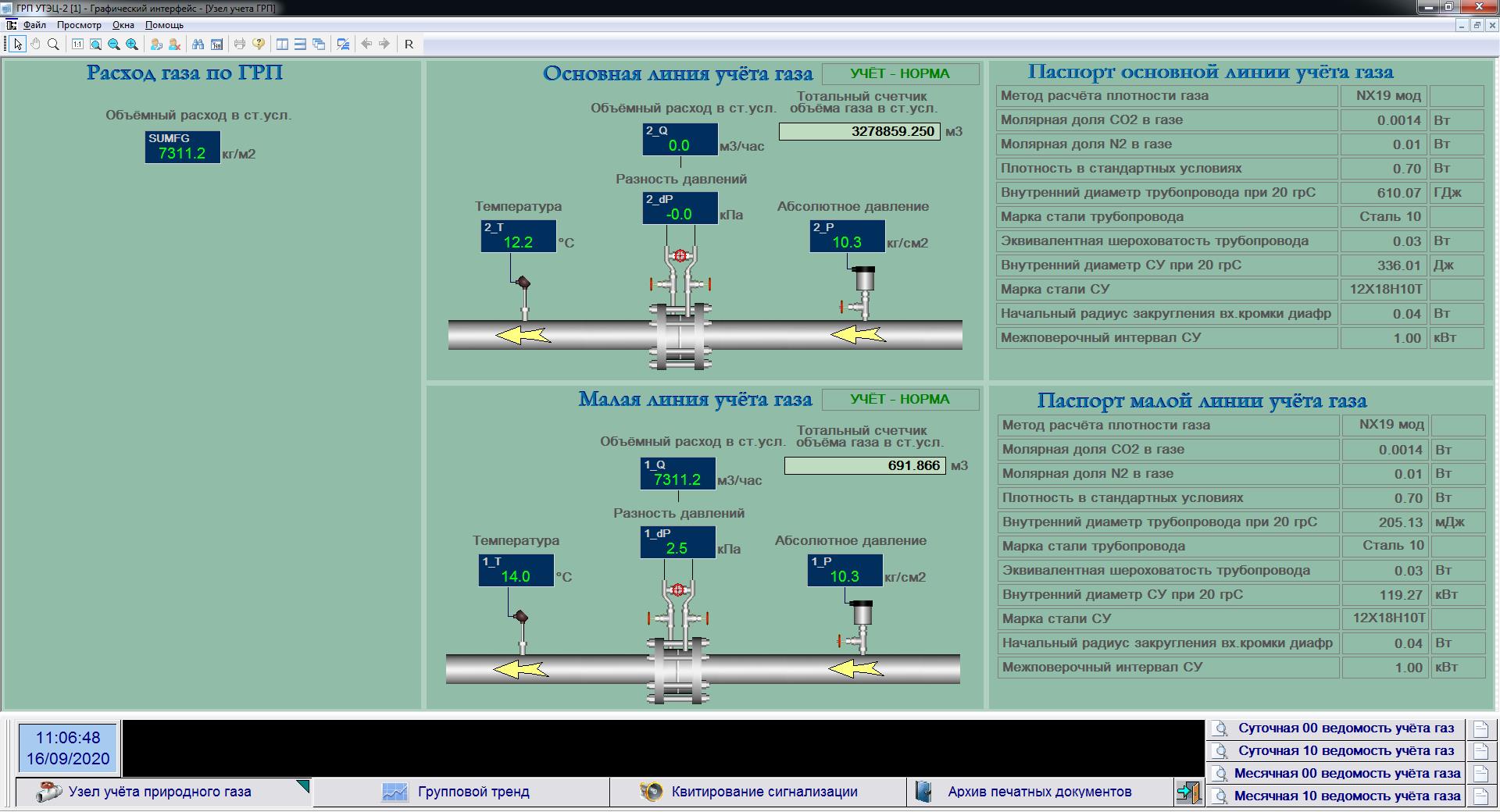

Третий (верхний) уровень представлен существующим сервером сбора и обработки данных. Сервер обеспечивает сбор оперативных и архивных данных с контроллера DevLink-C1000. Для отображения данных на АРМ оператора с контроллера предусматривается обновление версии SCADA КРУГ-2000 с расширением количества точек ввода-вывода. Высокоточную синхронизацию времени абонентов сети, входящих в состав системы, обеспечивает Сервер единого времени TimeVisor.

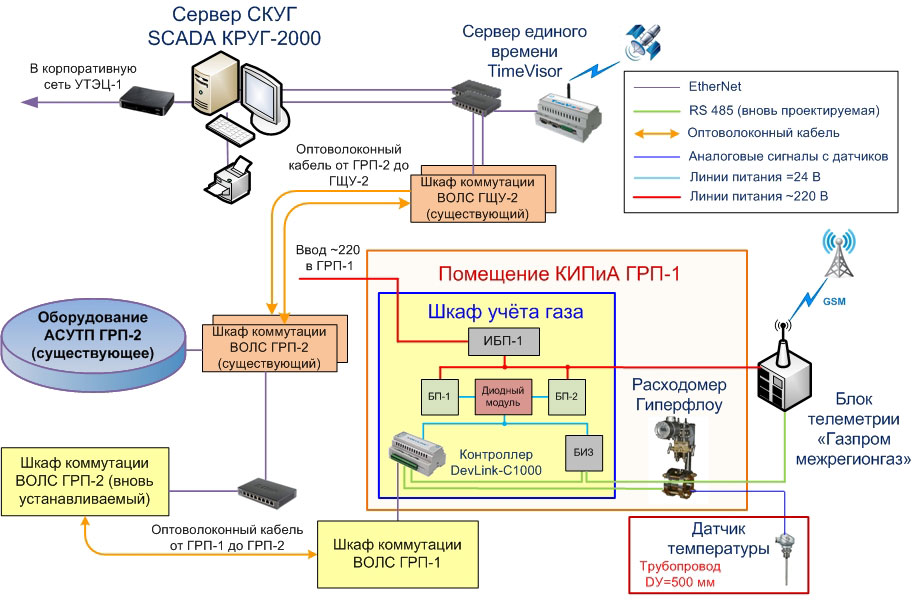

Структурная схема узла учета газа ГРП-1 Ульяновской ТЭЦ-1

Результаты

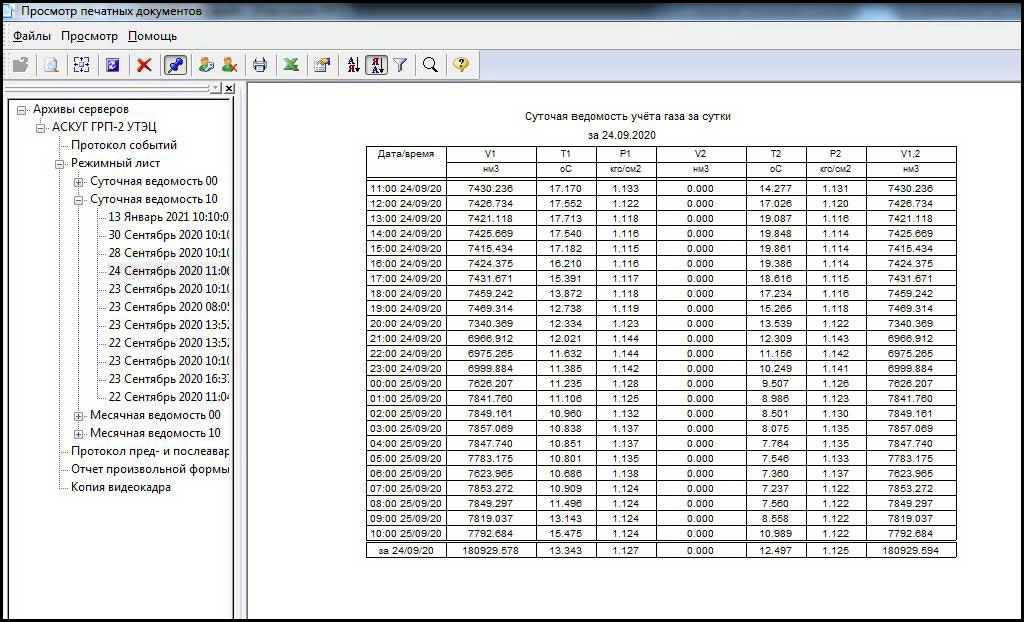

Система коммерческого учета газа Ульяновской ТЭЦ-1 на базе ПТК КРУГ-2000 позволяет автоматически в заданное время или по запросу пользователей формировать отчеты за разные периоды времени, без дополнительных вычислений и сведений отчетов вручную. В дальнейшем (в случае модернизации оборудования теплоэлектроцентрали) возможно использование системы для вычисления дополнительных технико-экономических показателей работы электростанции в режиме реального времени, что безусловно позволит повысить эффективность работы оборудования станции, выбирая наиболее оптимальные режимы его работы.
