Системы измерений количества и показателей качества нефти (СИКН)

Назначение и объекты управления

Системы измерений количества и показателей качества нефти (СИКН)

Системы предназначены для автоматизированного коммерческого учета товарной нефти прямым массово-динамическим методом, а так же для определения качественных показателей нефти при ведении документов по операциям учета товарной нефти между Поставщиком и Потребителем на объектах нефтепереработки и учетно-расчетных операций при транспортировке нефти и нефтепродуктов.

Цели внедрения

  • Обеспечение коммерческого и/или технического учета нефти
  • Повышение точности измерения технологических параметров
  • Сокращение эксплуатационных затрат
  • Обеспечение длительной безаварийной работы узлов
  • Передача информации в существующие информационные системы Заказчика
  • Повышение качества и снижение трудоемкости работы эксплуатационного персонала.

Функции системы

  • Измерение расхода нефти/нефтепродуктов
  • Измерение плотности нефти/нефтепродуктов
  • Измерения температуры и давления в трубопроводах
  • Автоматическое управление электрозадвижками по заданным алгоритмам
  • Автоматический отбор проб
  • Автоматический контроль перепада давления на фильтрах
  • Обнаружение, сигнализация и регистрация отклонений параметров от установленных границ
  • Проверка достоверности по граничным значениям, скорости изменения и другим критериям
  • Автоматическое управление исполнительными механизмами (вентиляторы, насосы и т.д.) по заданным алгоритмам
  • Реализация противоаварийных защит и блокировок оборудования, в том числе:
    • автоматическое закрытие СИКН при возникновении аварийных ситуаций
    • автоматическое закрытие блока качества нефти при возникновении аварийных ситуаций
    • автоматическое тушение пожара
    • автоматический переход на резервное оборудование в случае выхода из строя основного и т.д.
  • Управление жизнеобеспечением здания расположения узла учета
  • Проведение поверки и контроля метрологических характеристик расходомеров

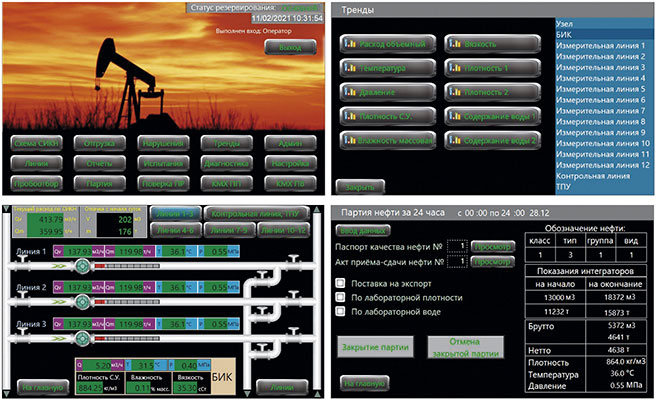

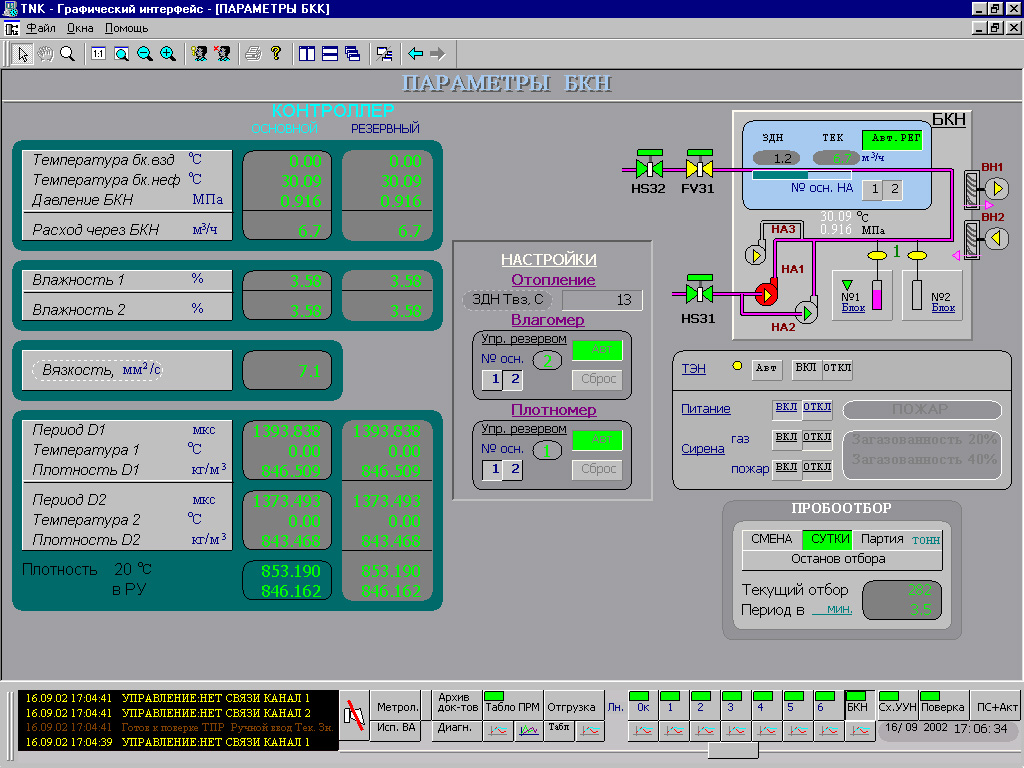

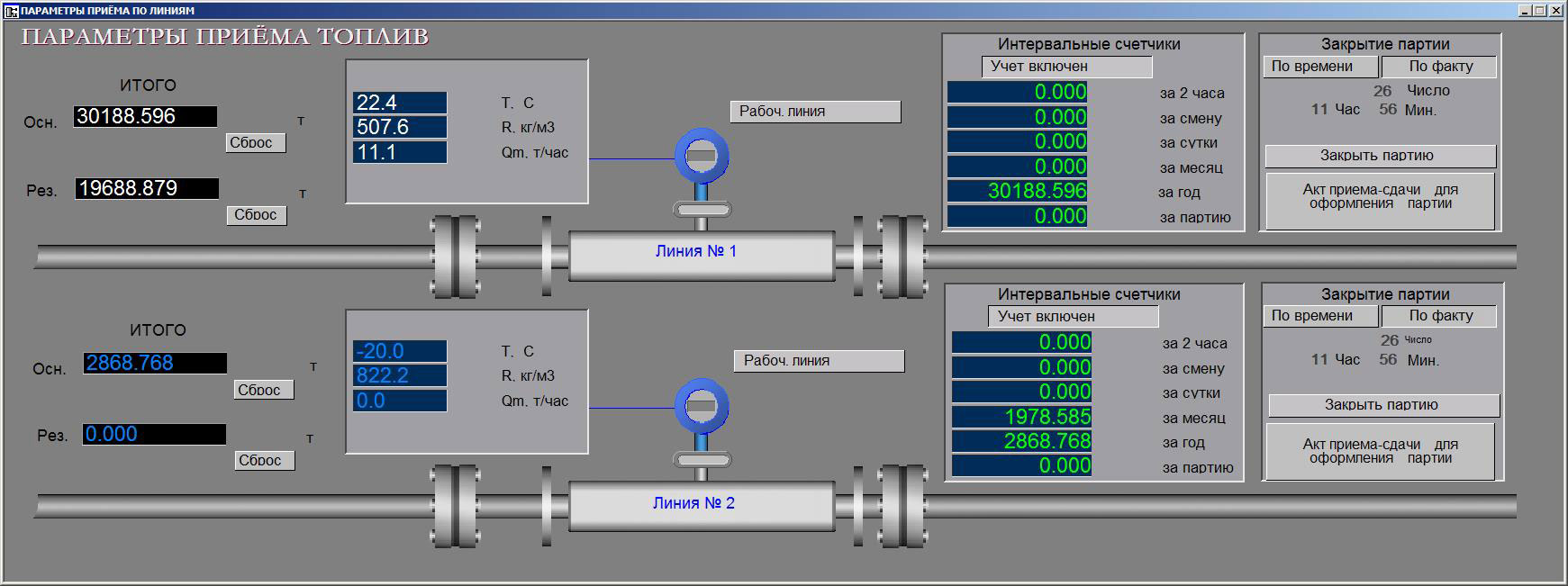

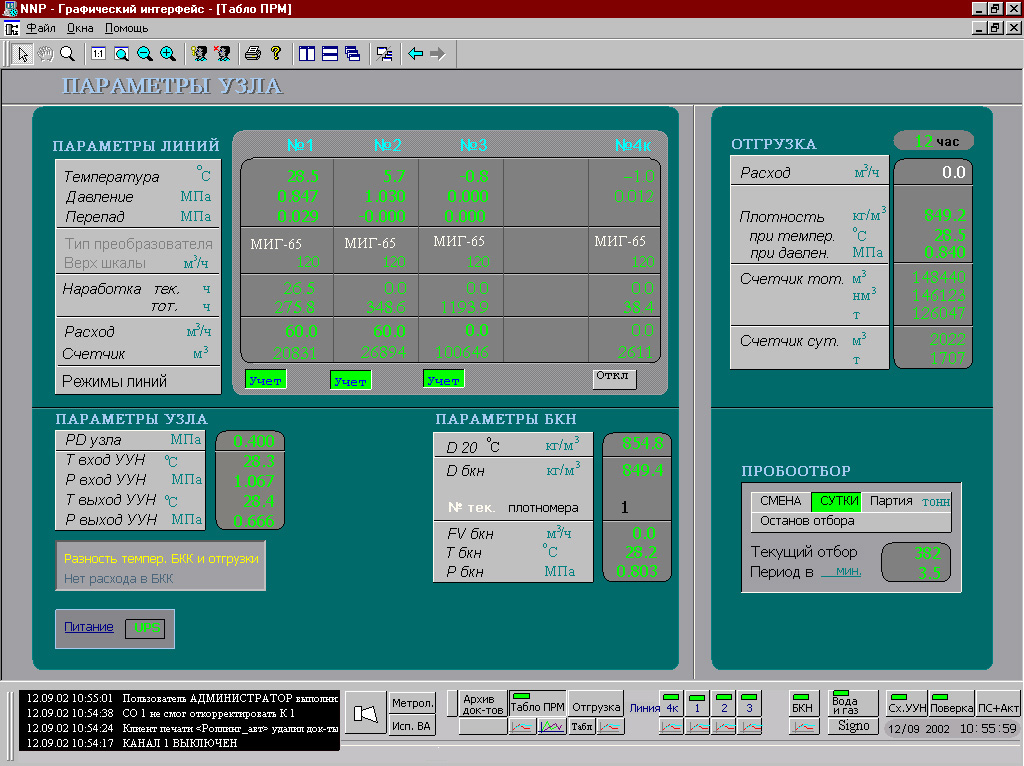

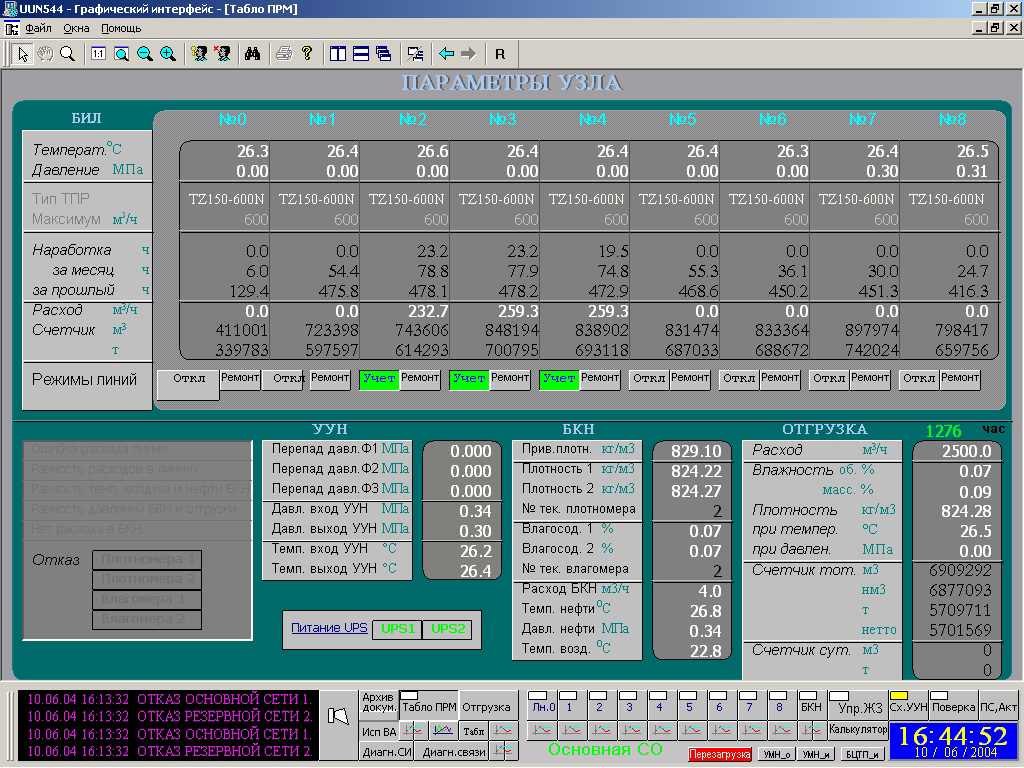

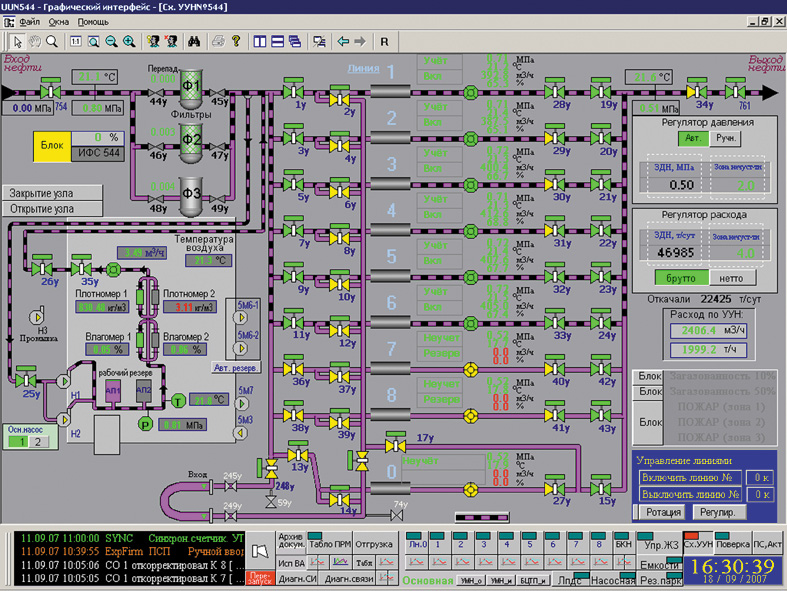

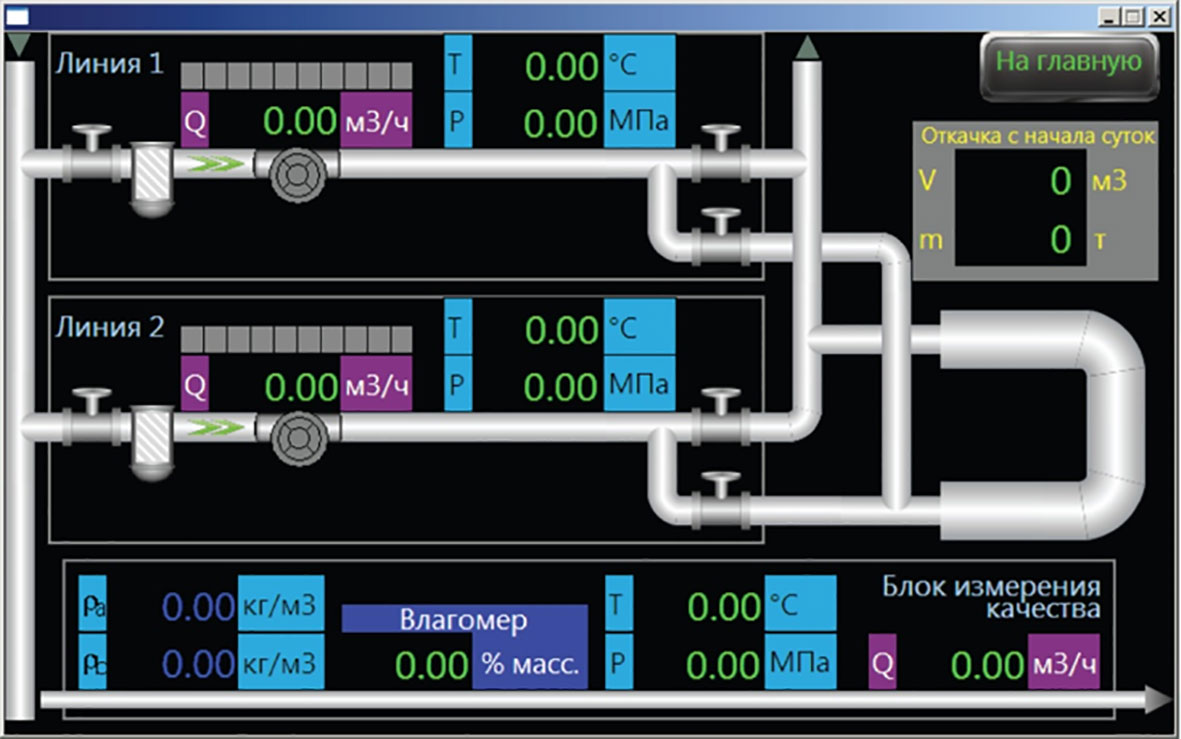

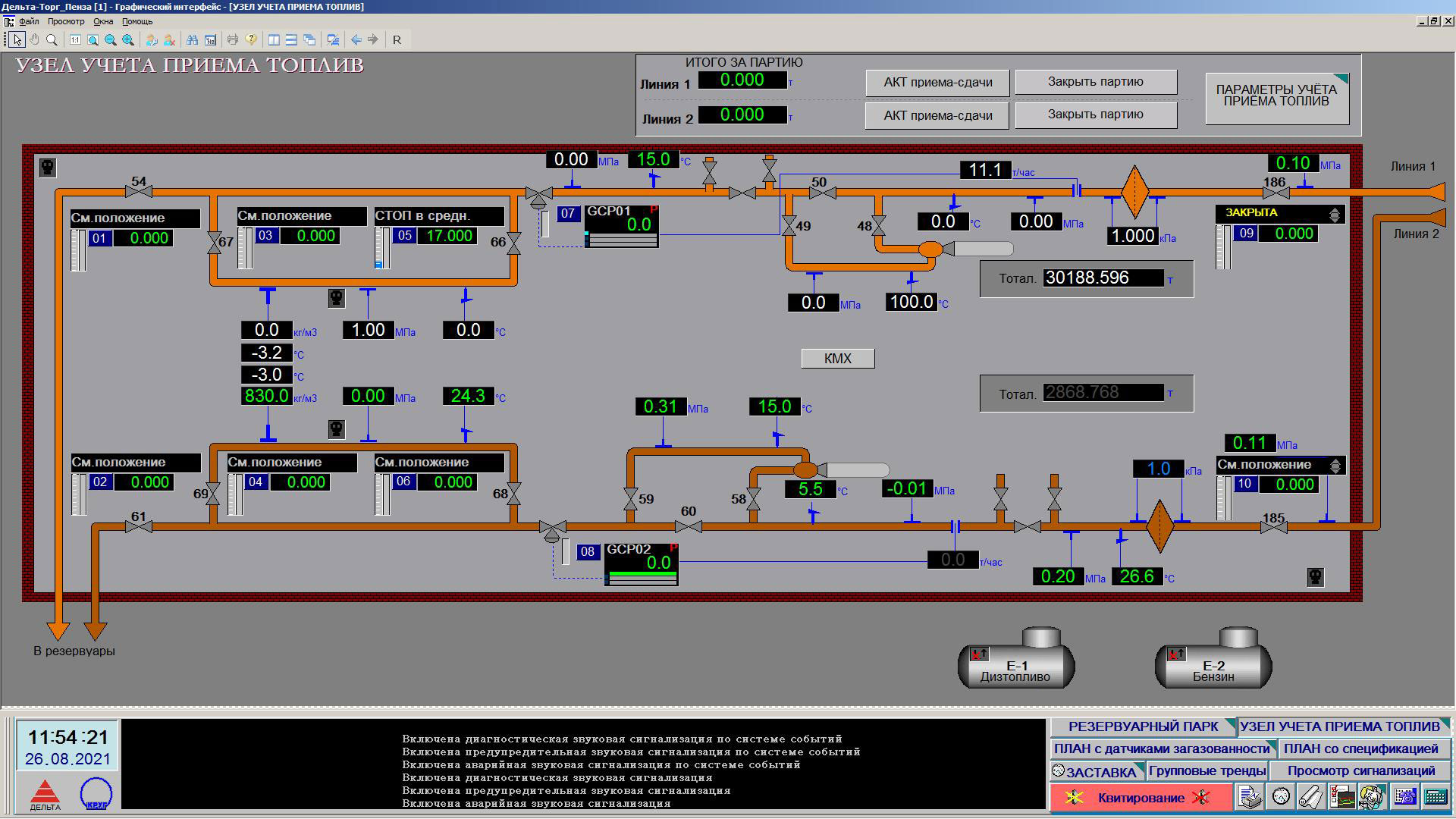

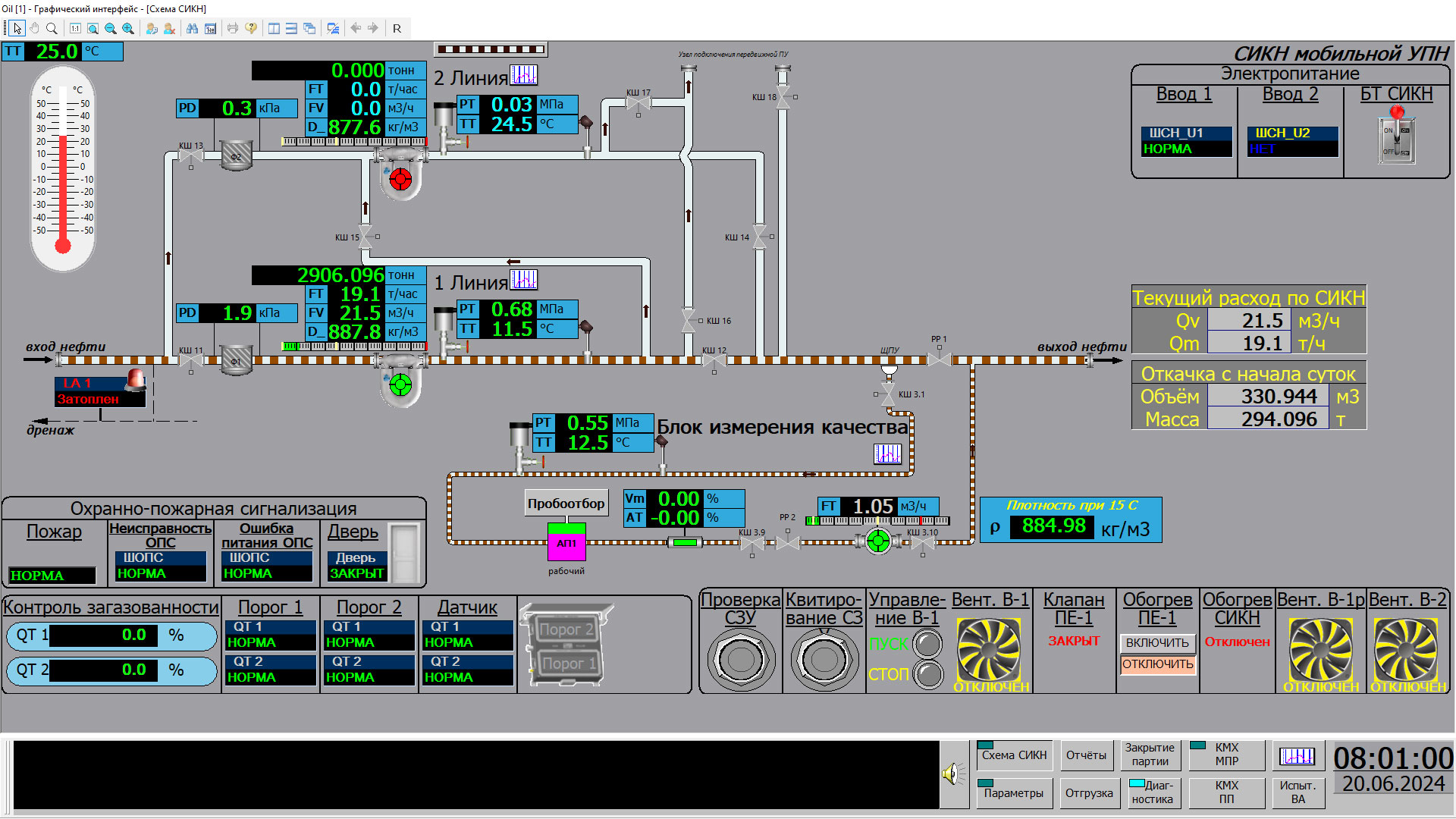

  • Индикация на мнемосхемах параметров в цифровом и табличном виде, а также в виде графиков
  • Индикация и звуковая сигнализация выхода параметров за уставки, сигнализация аварийных ситуаций
  • Индикация состояний исполнительных механизмов (электрозадвижек, насосов, вентиляторов и т.д.)
  • Ручной ввод данных (паспорт качества нефти, уставки параметров и т.д.)
  • Разграничение доступа к системе по паролям
  • Коррекция системного времени

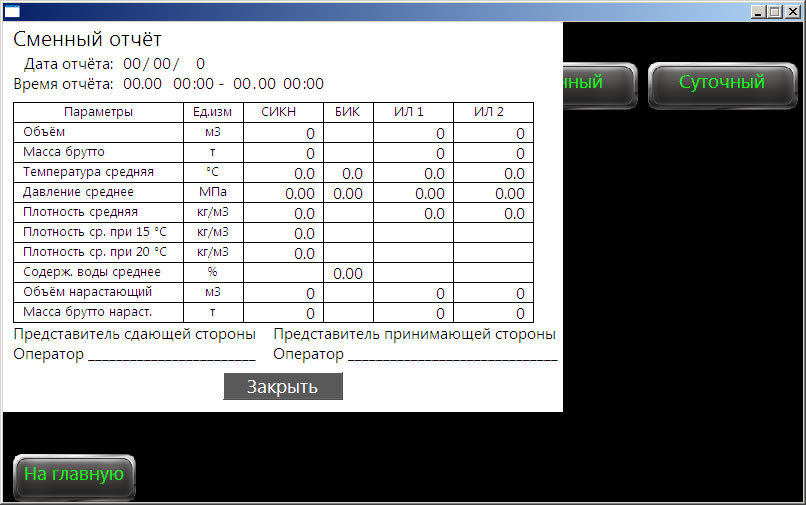

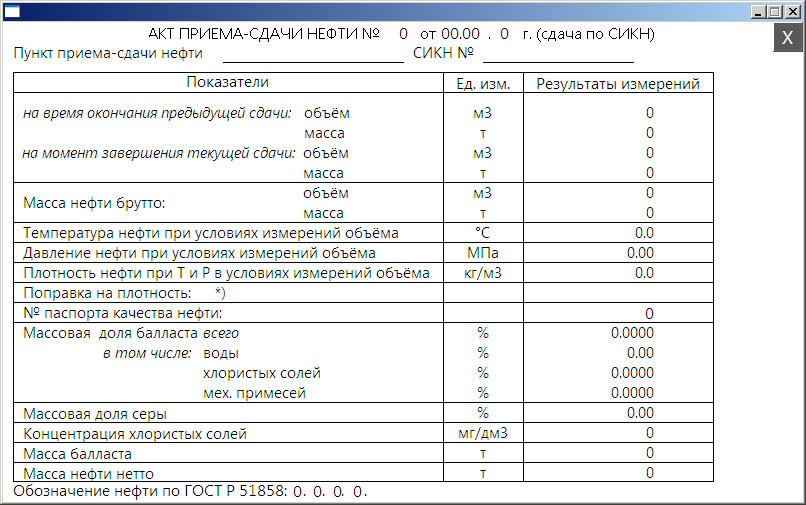

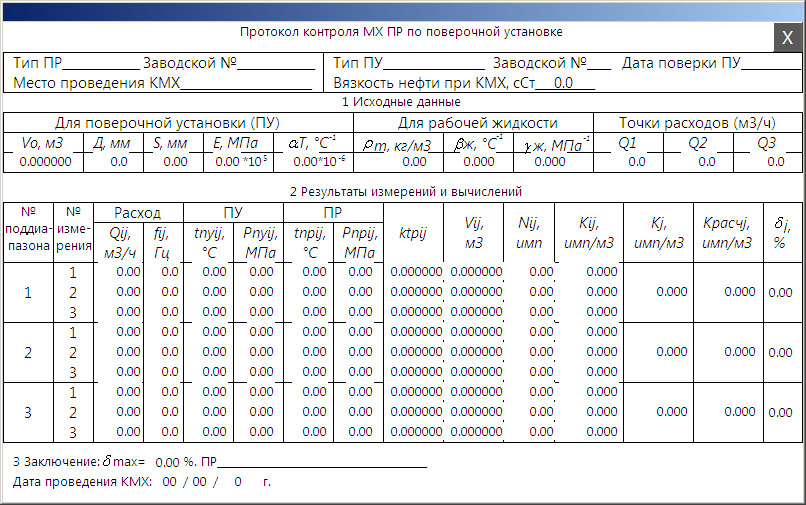

  • Формирование и печать протоколов сообщений, режимных листов, отчетных документов, паспортов качества и актов приема-сдачи нефти
  • Просмотр архивов печатных документов
  • Передача данных в существующие информационные системы Заказчика
  • Самодиагностика комплекса технических средств системы.

Программное обеспечение

  • SCADA КРУГ-2000®, в том числе среда разработки (генератор базы данных, графический редактор, технологический язык и др.) и среда исполнения (исполняемые модули станций оператора)
  • Система реального времени контроллера, позволяющая создавать схемы «горячего» резервирования: 100 % резервирование контроллеров, резервирование процессорной части.





Компоненты

Состав СИКН, технические и метрологические характеристики средств измерений и оборудования, входящих в СИКН, отвечают требованиям нормативных документов:

  • РМГ 100-2010 ГСИ «Рекомендации по определению массы нефти при учетных операциях с применением систем измерений количества и показателей качества нефти»
  • ГОСТ Р 55610-2013 «Системы измерений количества и показателей качества нефти. Общие технические условия».

СИКН представляет собой двухуровневую распределенную систему с многоступенчатой защитой от отказов, обеспечивающую высокую надежность.

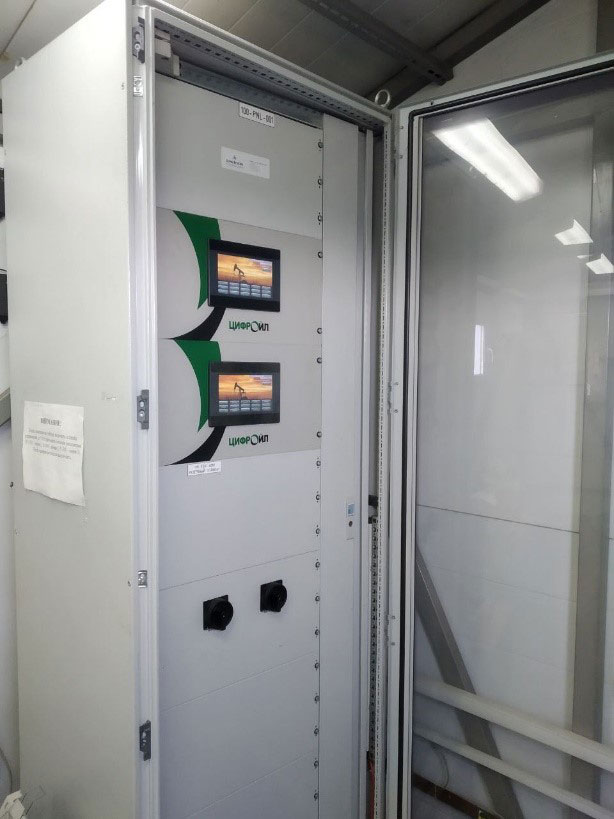

Нижний уровень представлен современными, высоконадежными микропроцессорными контроллерами. Контроллеры выполнены со 100 % «горячим» резервированием. Контроллеры размещены в монтажных шкафах, находящихся в операторном зале.

Верхний уровень представлен рабочими местами операторов на базе двух серверов базы данных с функцией 100% «горячего» резервирования, совмещенные с АРМ оператора.

Связь с контроллерами нижнего уровня производится посредством локальной сети Ethernet (100% резервирование).

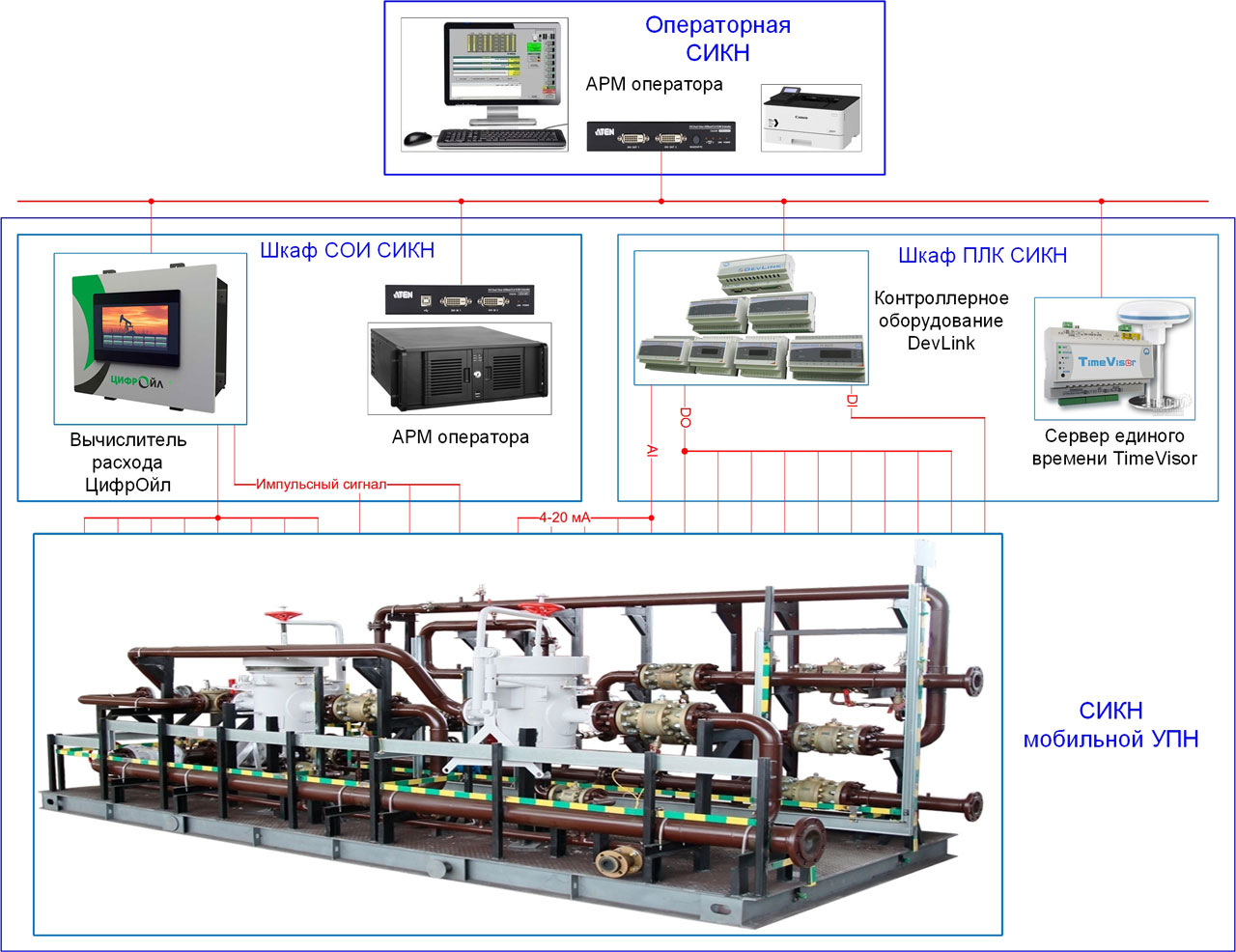

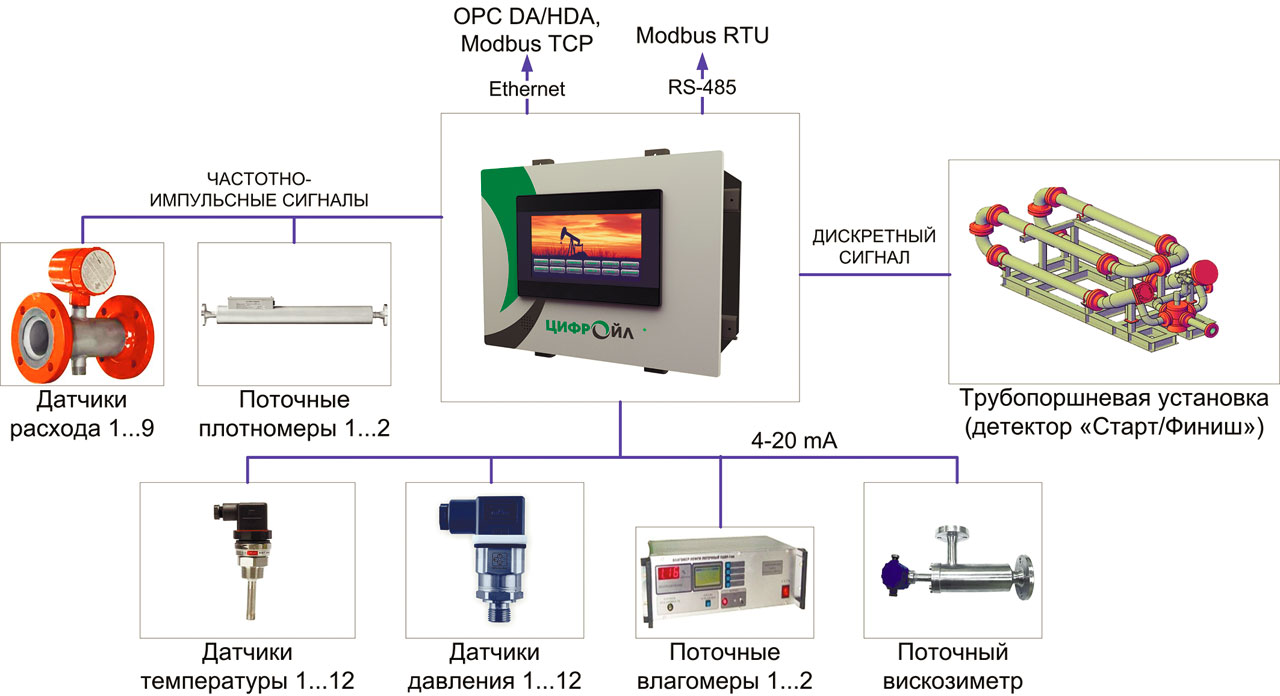

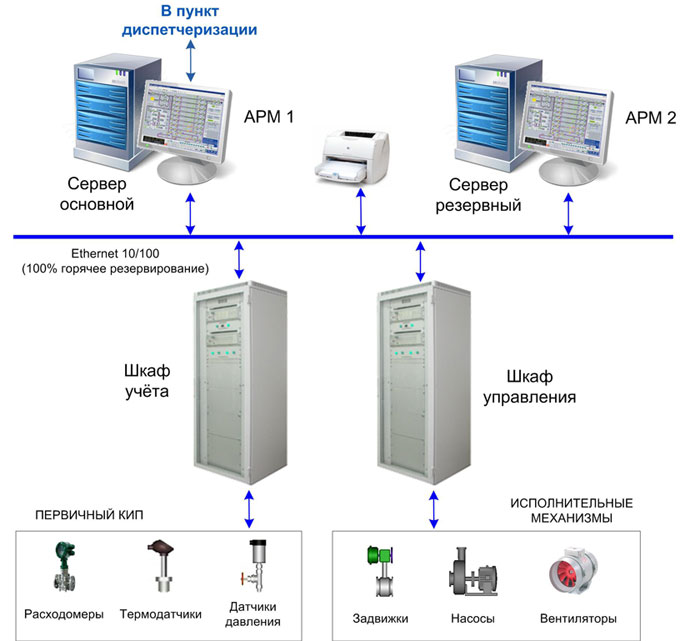

Архитектура системы измерений количества и показателей качества нефти (СИКН)



Выводы

Опыт эксплуатации систем измерения количества и показателей качества нефти подтвердил возможность применения SCADA КРУГ-2000 для реализации сложнейших задач, связанных с коммерческим учетом нефти.
