Система коммерческого учета газа Ульяновской ТЭЦ-2

Затраты на основное топливо (природный газ) составляют существенную долю в технологической себестоимости производства комбинированной электрической и тепловой энергии Ульяновской ТЭЦ-2.

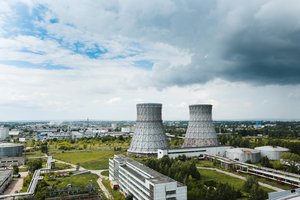

Ульяновская ТЭЦ-2 входит в состав Ульяновского филиала ПАО «Т Плюс».

Поставляет электрическую энергию на оптовый рынок электрической энергии и мощности. Является основным источником тепловой энергии для системы централизованного теплоснабжения Заволжского района города, включая предприятия Ульяновского авиационно-промышленного комплекса. Установленная электрическая мощность – 417 МВт, тепловая – 1401 Гкал/час.

Цель проекта

Основной целью выполненного проекта является организация коммерческого учета газа для обеспечения достоверности и повышения точности измерений параметров потребления природного газа и достижения требуемых экономических показателей энергоэффективности Ульяновской ТЭЦ-2. Для достижения этой цели введена в промышленную эксплуатацию система коммерческого учета потребления природного газа (СКУГ) газа ГРП.

Разработка и внедрение СКУГ Ульяновской ТЭЦ-2 выполнены компанией «КРУГ».

Объекты системы: узлы учёта газа ГРП, оснащенные расходомерами Гиперфлоу.

Основные функции

  • Оперативный контроль потребления топлива и его учет на узлах учета газа (суммирование/осреднение) путем сбора оперативных и архивных данных с контроллера DevLink-C1000
  • Предоставление информации, необходимой для контроля соблюдения установленных лимитов потребления топлива (часовых, суточных, месячных) подразделениями и цехами предприятия
  • Предоставление оперативной и достоверной информации для контроля отклонений фактического удельного потребления от нормативного (план/факт)
  • Формирование технологической сигнализации о возникновении отклонений от заданных параметров
  • Ведение протоколов событий, регистрируемых и формируемых в системе
  • Документирование информации, обеспечивающее формирование оперативных и архивных данных системы в виде отчетных документов и режимных листов
  • Формирование и долговременное хранение архивов измеряемых технологических параметров, событий системы и отчетных документов
  • Предоставление на просмотр учётных данных WEB-пользователям системы
  • Обеспечение и поддержание единого системного времени
  • Передача оперативных данных в централизованную систему диспетчеризации «Газпром межрегионгаз»
  • Передача оперативных и архивных данных в информационные системы ПАО «Т Плюс» с использованием стандартных интерфейсов и протоколов обмена данными (МЭК 60870-5-104 и OPC DA/HDA), а также в формате СУБД SQL
  • Передача и хранение архивных данных в СУБД SQL.

Архитектура системы

СКУГ ГРП Ульяновской ТЭЦ-2 функционирует на базе программно-технического комплекса КРУГ-2000 (ПТК КРУГ-2000®) и представляет собой трехуровневую систему.

Первый (нижний) уровень системы представлен вновь установленными комплексными датчиками измерения расхода газа с функцией вычисления Гиперфлоу-3Пм. Датчики расположены в обогреваемом шкафу возле ГРП.

Второй (средний) уровень системы представлен шкафом учёта газа в помещении КИПиА ГРП с барьерами искрозащиты, блоками питания и блоком бесперебойного питания. Данные о расходе газа поступают в контроллер DevLink-C1000, который осуществляет сбор и промежуточное хранение оперативных и архивных данных с датчика Гиперфлоу-3Пм.

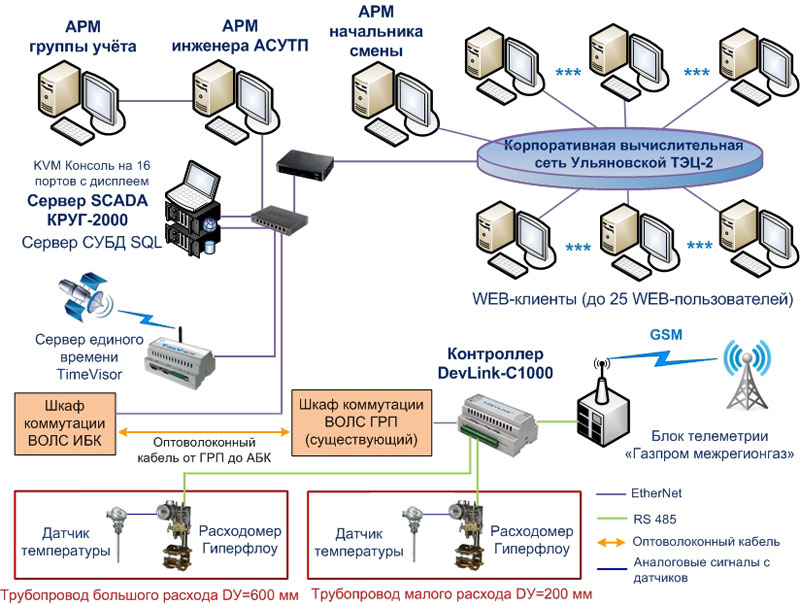

Структурная схема узла учета газа ГРП Ульяновской ТЭЦ-2

Третий (верхний) уровень содержит:

  • сервер сбора и обработки данных
  • сервер СУБД
  • автоматизированные рабочие места (АРМ) инженера группы учёта, инженера АСУ ТП и начальника смены электростанции, а также удаленные рабочие места WEB-клиентов.

АРМы с установленной SCADA КРУГ-2000 обеспечивают отображение оперативных и архивных данных персоналу, а также управление запорной арматурой путём подачи соответствующих команд с мнемосхем.

Высокоточную синхронизацию времени абонентов сети, входящих в состав системы, обеспечивает Сервер единого времени TimeVisor.

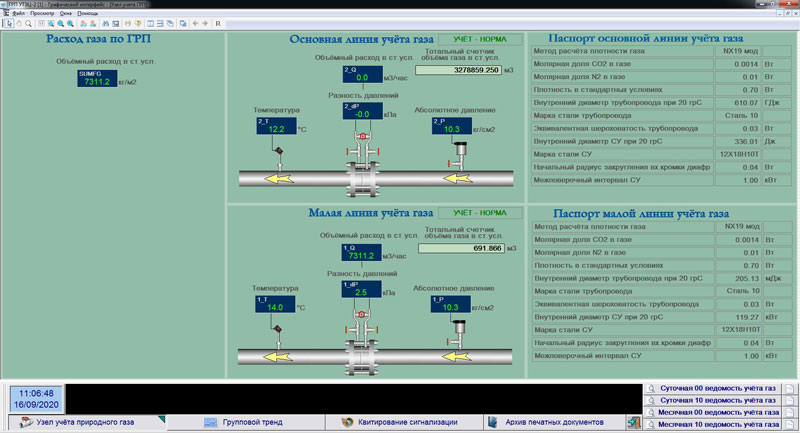

Мнемосхема учёта газа ГРП УТЭЦ-2

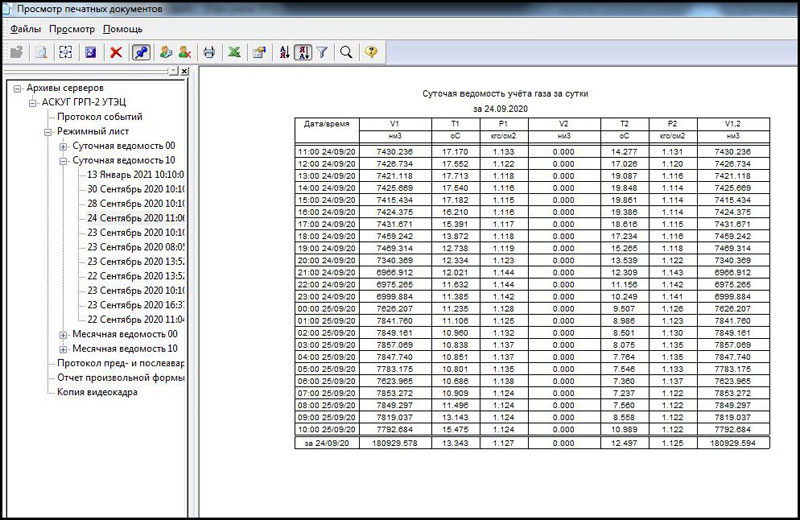

Архив печатных документов узла учёта газа ГРП УТЭЦ-2

Результаты

Система коммерческого учета газа Ульяновской ТЭЦ-2 на базе ПТК КРУГ-2000 позволяет автоматически в заданное время или по запросу пользователей формировать отчеты за разные периоды времени, без дополнительных вычислений и сведений отчетов вручную. В дальнейшем (в случае модернизации оборудования теплоэлектроцентрали) возможно использование системы для вычисления дополнительных технико-экономических показателей работы электростанции в режиме реального времени, что безусловно позволит повысить эффективность работы оборудования станции, выбирая наиболее оптимальные режимы его работы.
