Узел учета природного газа на ГРП-2 котельной «Арбеково»

Узел учета природного газа на ГРП-2 котельной «Арбеково» (г. Пенза) функционирует под управлением SCADA КРУГ-2000.

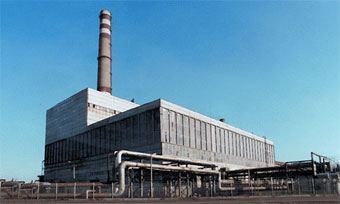

Котельная «Арбеково» входит в состав Мордовского филиала ПАО «Т Плюс» и обеспечивает теплом и горячей водой промышленные предприятия и объекты социальной инфраструктуры в Октябрьском районе г. Пензы. Установленная тепловая мощность котельной «Арбеково» – 432 Гкал/час.

Цели

Основной целью выполненного проекта является организация коммерческого учета природного газа, потребляемого котельной «Арбеково» для обеспечения достоверности и повышения точности измерений параметров потребления природного газа и достижения требуемых экономических показателей эффективности этих производственных объектов.

Функции

  • Измерение, сбор и первичная обработка сигналов с датчиков для расчета расхода газа
  • Формирование технологической сигнализации о возникновении отклонений от заданных параметров
  • Формирование и долговременное хранение архивов измеряемых технологических параметров
  • Ведение протоколов событий, регистрируемых и формируемых в системе
  • Визуализация на АРМ пользователей оперативной, отчетной и ретроспективной информации
  • Документирование информации, обеспечивающее формирование оперативных и архивных данных системы в виде отчетных документов и режимных листов
  • Формирование и долговременное хранение архивов измеряемых технологических параметров, событий системы и отчетных документов
  • Передача оперативных данных по протоколу МЭК 60870-5-104 в централизованную систему диспетчеризации ПАО «Т Плюс»
  • Долговременное хранение архивных данных в СУБД SQL
  • Обеспечение и поддержание единого системного времени
  • Передача оперативных данных в централизованную систему диспетчеризации ООО «Газпром межрегионгаз Пенза».

Архитектура

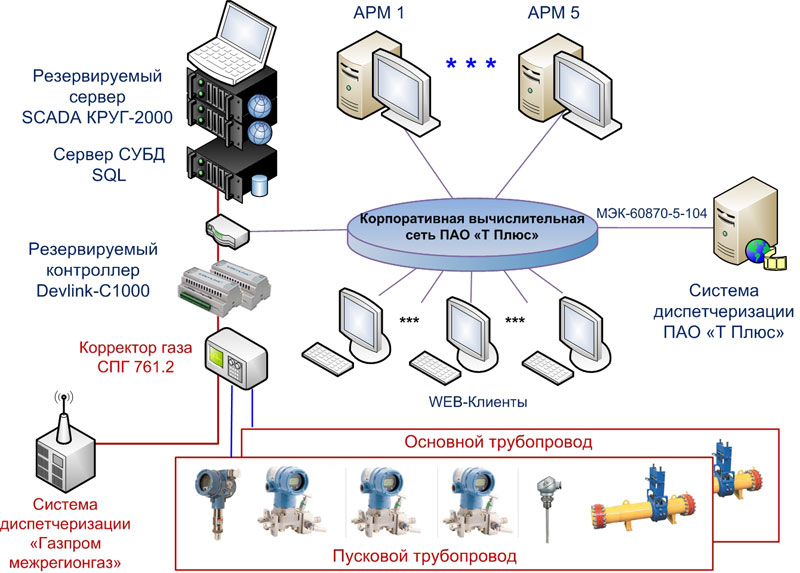

Проектно-сметная документация по техническому перевооружению узла учета природного газа на ГРП-2 котельной «Арбеково» выполнена с применением типовых технических решений НПФ «КРУГ» по автоматизации коммерческого учета природного газа.

Измерение расхода газа осуществляется методом переменного перепада давления на стандартном сужающем устройстве согласно ГОСТ 8.586.1-5 – 2005. Перепад давления измеряется тремя датчиками разности давления на каждом трубопроводе. Для корректировки объема газа в зависимости от давления и температуры производятся измерения абсолютного давления и температуры газа.

Сбор информации с датчиков и первичный учет расхода газа выполняют корректоры газа СПГ 761.2 производства НПФ «Логика». Данные приборы обладают ограниченной глубиной хранения архивных данных, поэтому считывание архивов и мгновенных значений производит промышленный контроллер DevLink®-C1000 с резервируемой процессорной частью для дальнейшей обработки и передачи их на верхний уровень. Контроллер обеспечивает промежуточное хранение и статистическую обработку архивных данных с приборов.

Данные с контроллера передаются на резервируемый сервер с установленной SCADA КРУГ-2000®.

Сервер обеспечивает:

  • отображение текущих значений
  • долговременное хранение архивных данных
  • формирование отчетов за разные периоды времени
  • предоставление WEB-доступа пользователям системы
  • передачу архивных данных в СУБД SQL, передачу оперативных данных по протоколу МЭК 60870-5-104 в систему диспетчеризации ПАО «Т Плюс».

Для визуализации измеряемых значений, а также для отображения и печати ведомостей учета предусмотрены пять АРМ операторов под управлением SCADA КРУГ-2000.

Результаты

Компанией «КРУГ» в рамках первого этапа выполнен комплекс работ по проектированию и поставке оборудования нижнего уровня для подготовки к монтажным и пусконаладочным работам АСКУГ.
