Модернизация АСУ ТП ГРП Пензенской ТЭЦ-1

Газораспределительный пункт Пензенской ТЭЦ-1 предназначен для редуцирования и поддержания давления природного газа на заданном уровне. От правильности и надежности работы ГРП зависит эффективное функционирование всего предприятия в целом.

Пензенская ТЭЦ-1 входит в состав Мордовского филиала ПАО «Т Плюс» и обеспечивает энергией промышленные предприятия и объекты социальной инфраструктуры г. Пензы. Пензенская ТЭЦ-1 обеспечивает 89% поставок тепловой энергии для населения, проживающего в муниципальном жилом фонде. Установленная электрическая мощность – 310 МВт, установленная тепловая мощность – 805 Гкал/ч.

Цель проекта

АСУ ТП ГРП Пензенской ТЭЦ-1 реализована на базе российского программно-технического комплекса КРУГ-2000® (ПТК КРУГ-2000).

Основной задачей модернизации системы АСУТП ГРП Пензенской ТЭЦ-1 является обновление программно-технического комплекса, контрольно-измерительных приборов и регулирующих клапанов.

Компанией «КРУГ» выполнена разработка проектно-сметной документации на модернизацию системы АСУ ТП ГРП Пензенской ТЭЦ-1. В рамках данного проекта предусмотрены работы по интеграции существующего коммерческого узла учета газа ГРП и АСКУТЭ Пензенской ТЭЦ-1. Обе системы были разработаны и внедрены НПФ «КРУГ».

Основные функции системы

  • Сбор и обработка информации от технологических датчиков
  • Автоматическое регулирование давления газа
  • Звуковая и световая сигнализация выхода за регламентированные границы значений измеряемых или вычисляемых параметров
  • Противоаварийные защиты
  • Ведение истории процесса
  • Защита от несанкционированного доступа
  • Передача данных на уровень управления предприятием.

Архитектура системы

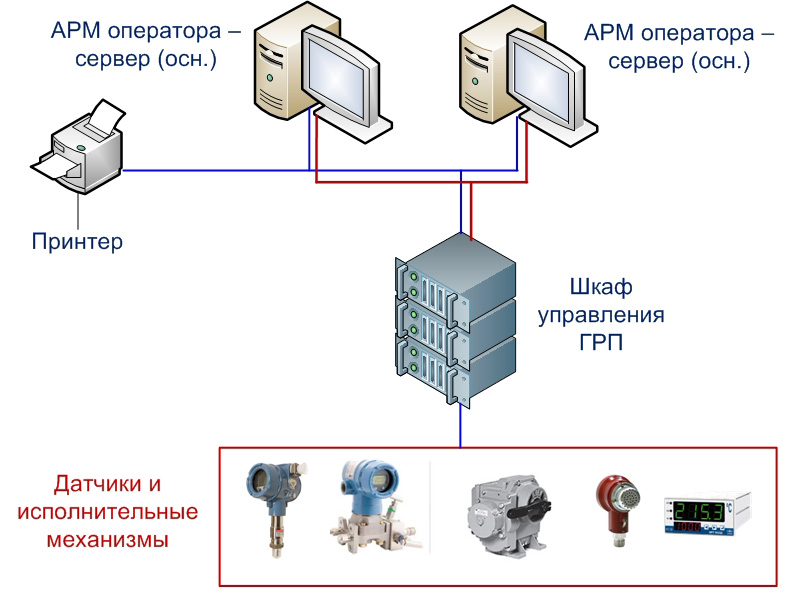

АСУ ТП ГРП Пензенской ТЭЦ-1 разработана с применением типового решения по автоматизации ГРП и имеет трехуровневую структуру.

Нижний уровень представлен датчиками ПГ «Метран», электрическими однооборотными исполнительными механизмами (МЭО), датчиками загазованности «СПО Аналитприбор», измерителями-регуляторами НПП «Элемер».

Средний уровень системы представлен шкафом управления с установленным промышленным контроллером TREI на базе Системы Реального Времени Контроллера (СРВК), предоставляющей преимущества ПТК КРУГ-2000.

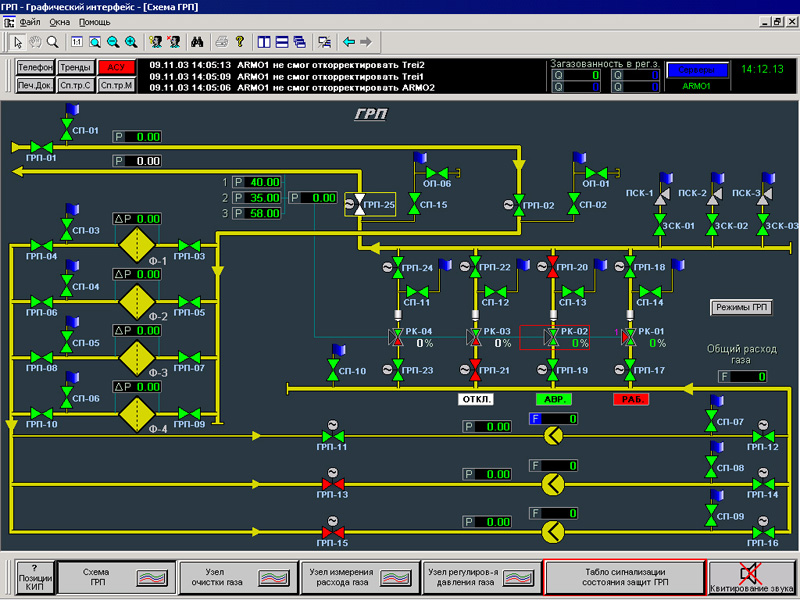

Верхний уровень системы представлен двумя автоматизированными рабочими местами операторов с установленной SCADA КРУГ-2000, выполняющими функции сбора, обработки, визуализации и архивирования данных с датчиков нижнего уровня, а также функции управления исполнительными механизмами регуляторов ГРП.

ля обеспечения надежности все компоненты системы, включая АРМ операторов, локальную вычислительную сеть, сетевые концентраторы, выполнены по схеме 100%-го «горячего» резервирования. Высоконадежные микропроцессорные контроллеры выполнены со 100%-м «горячим» резервированием.

Основным средством связи для информационного обмена между контроллерами и АРМ операторов является локальная вычислительная сеть (ЛВС) на базе 10/100 Мбит технологии ETHERNET.

Данный проект предусматривает модернизацию:

  • средств измерений, входящих в существующие технические узлы учета расхода газа
  • регулирующих заслонок
  • оборудования, входящего в состав регуляторов
  • программно-технического комплекса АСУ ТП ГРП.
