Автоматизированная система коммерческого учета тепловой энергии Пензенской ТЭЦ-2

Автоматизированная система коммерческого учета тепловой энергии Пензенской ТЭЦ-2 функционирует на базе программно-технического комплекса КРУГ-2000® (ПТК КРУГ-2000). АСКУТЭ выполняет функции коммерческого учета отпуска потребителям тепловой энергии и учета потребления станцией природного газа и воды.

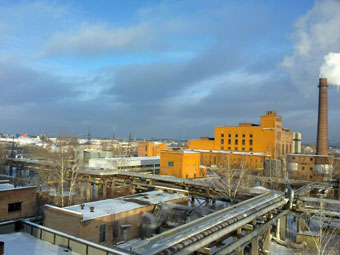

Пензенская ТЭЦ-2 входит в филиал «Мордовский» ПАО «Т Плюс» и обеспечивает электроэнергией и теплом промышленные предприятия и объекты социальной инфраструктуры, расположенные в южной части Пензы. Установленная электрическая мощность – 16 МВт. Установленная тепловая мощность – 335,5 Гкал/ч.

Внедрение современной АСКУТЭ обусловлена необходимостью модернизации устаревшей системы. Коммерческий учет тепловой энергии, воды и газа Пензенской ТЭЦ-2 производился несколькими тепловычислителями и корректором газа, доступ к которым осуществлялся штатными программными средствами производителей приборов с компьютеров пользователей. После считывания с приборов архивных данных их необходимо было обрабатывать вручную. Срок службы некоторых приборов превысил нормативный, что недопустимо при коммерческом учете.

Выбор НПФ «КРУГ» в качестве подрядчика был наиболее предпочтителен ввиду давнего плодотворного сотрудничества компании и филиала «Мордовский» ПАО «Т Плюс». Решающий фактор выбора – наличие богатого опыта внедрения систем учета энергоресурсов на объектах теплоэнергетики, в том числе – АСКУТЭ Пензенской ТЭЦ-1.

Цели

Основной целью создания АСКУТЭ является обеспечение достоверности и повышение точности измерений параметров отпуска и потребления энергоресурсов для достижения требуемых экономических показателей эффективности электростанции.

Функции системы

  • Измерение, сбор и первичная обработка сигналов, необходимых для расчета параметров энергоносителей

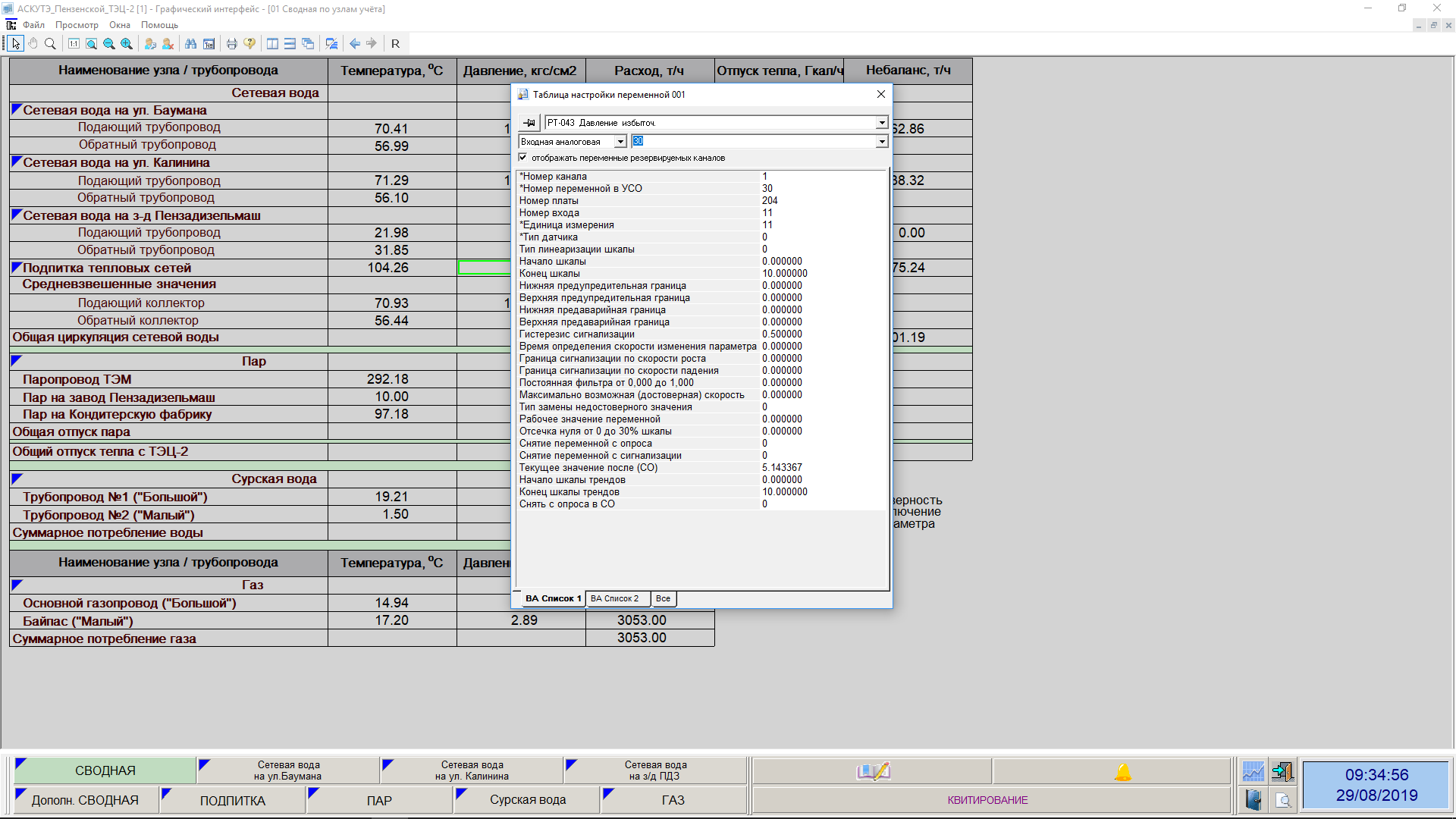

  • Формирование технологической сигнализации о возникновении отклонений параметров энергоресурсов от заданных величин
  • Ведение протоколов событий, регистрируемых и формируемых в системе

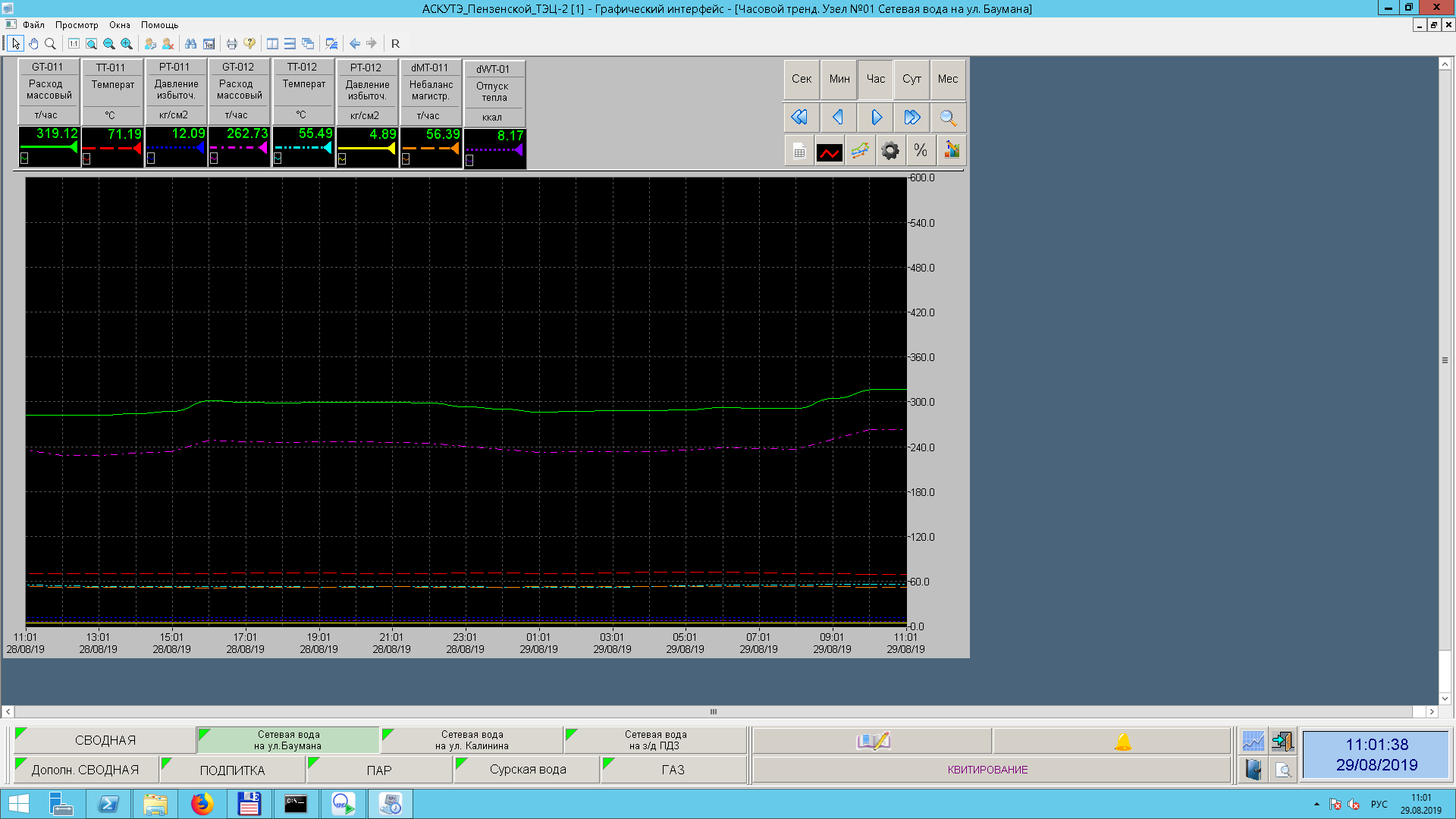

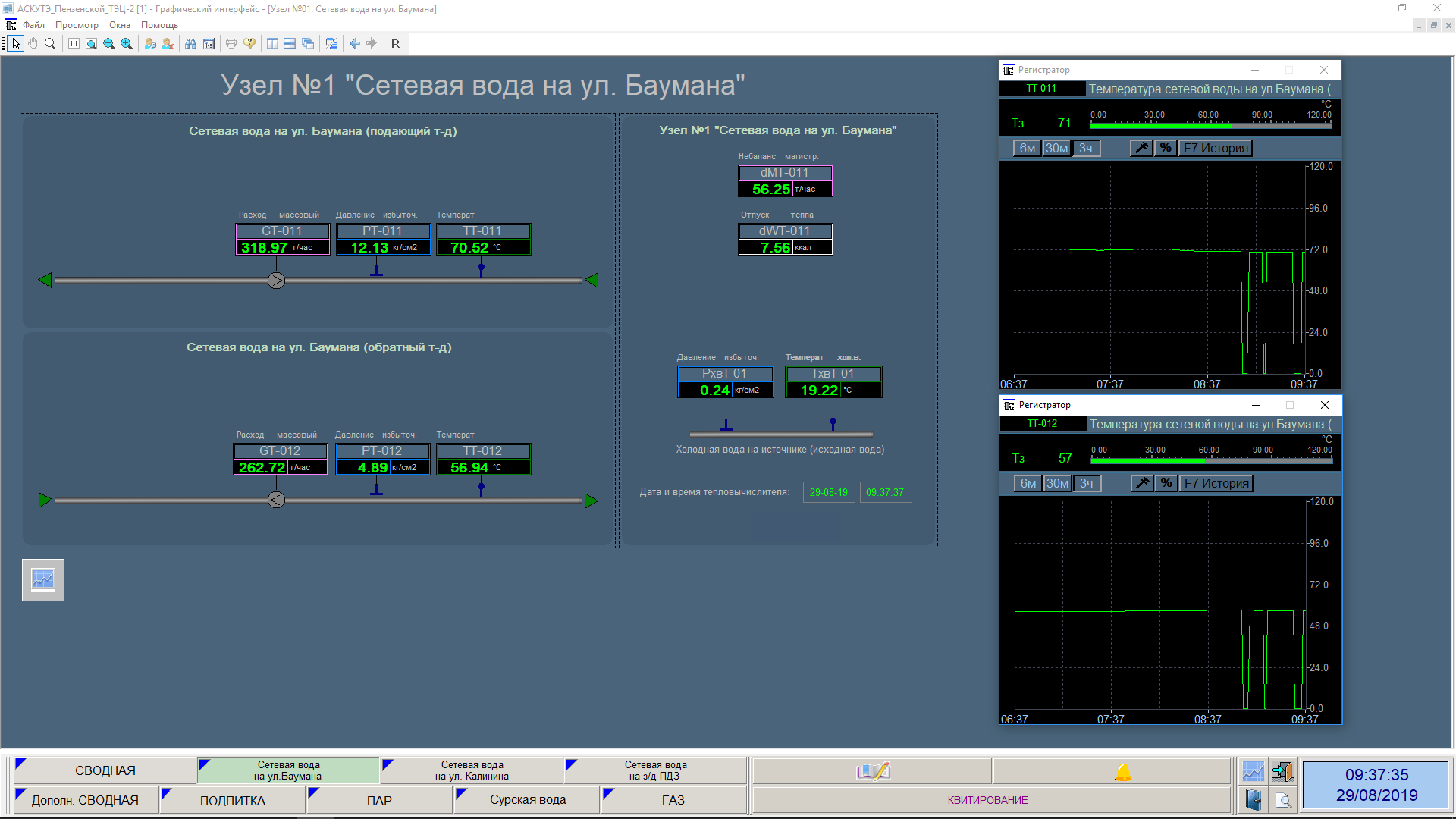

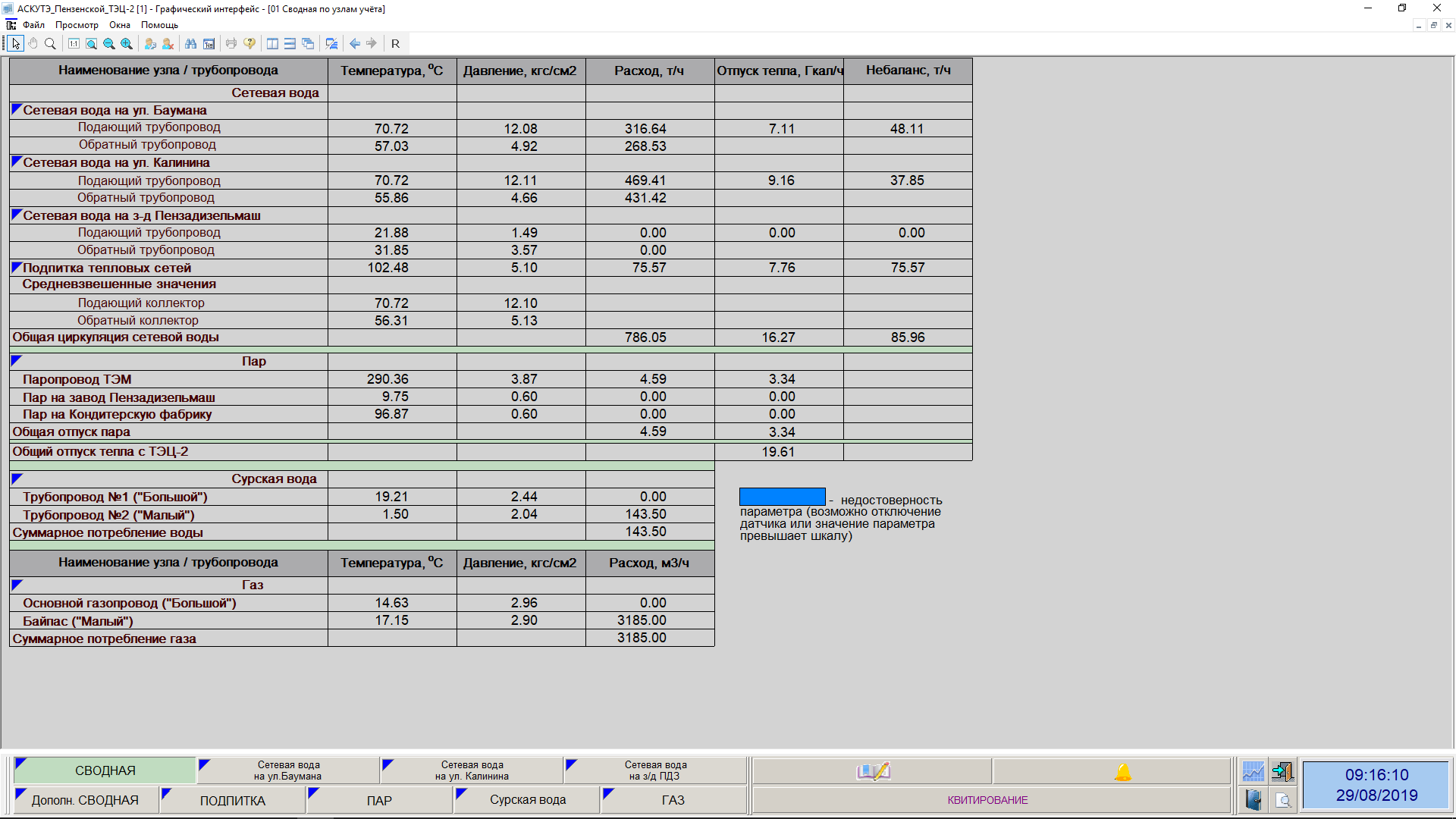

  • Визуализация на АРМ пользователей оперативной, отчетной и ретроспективной информации

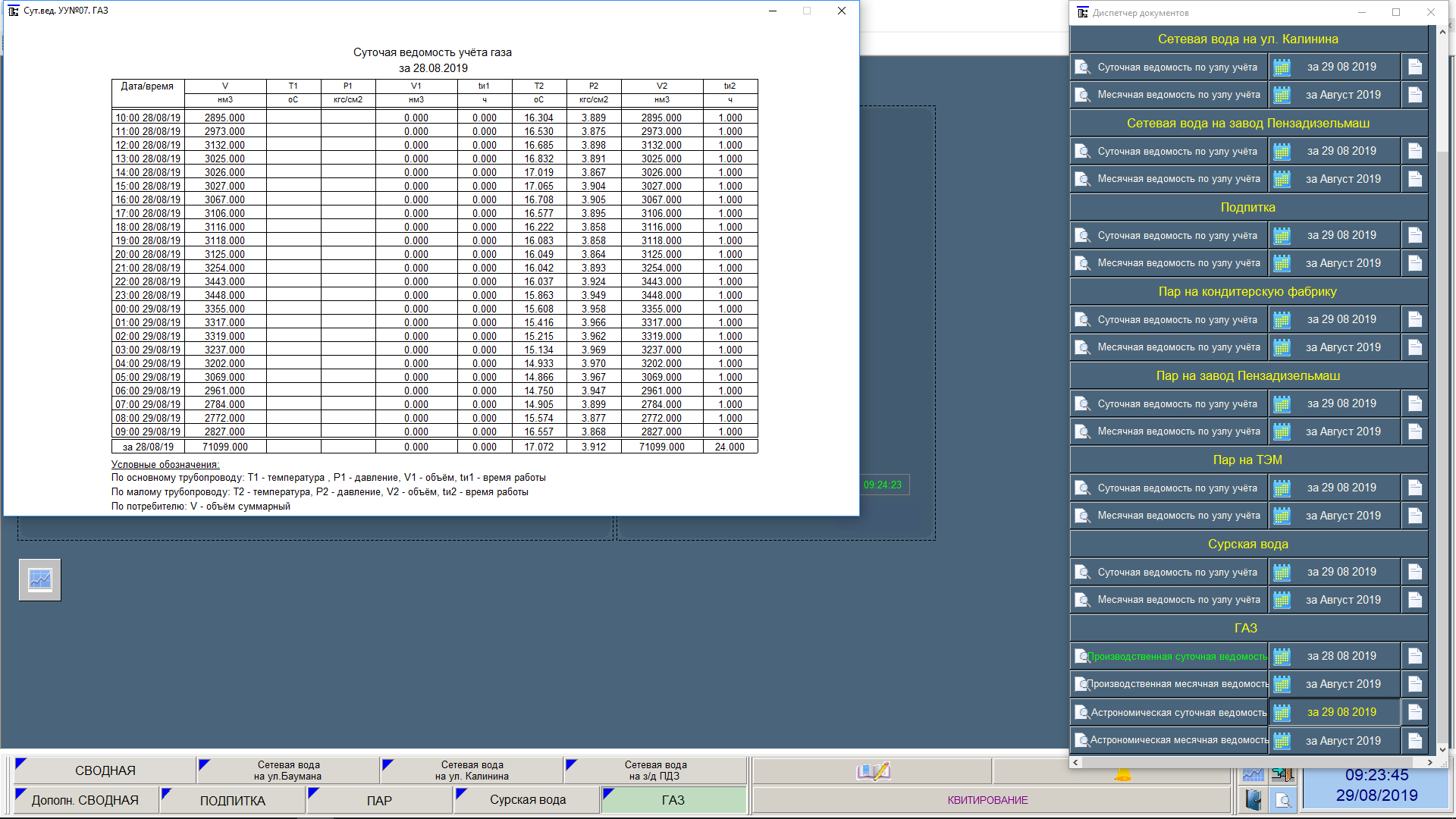

  • Документирование информации, обеспечивающее формирование оперативных и архивных данных системы в виде отчетных документов и режимных листов

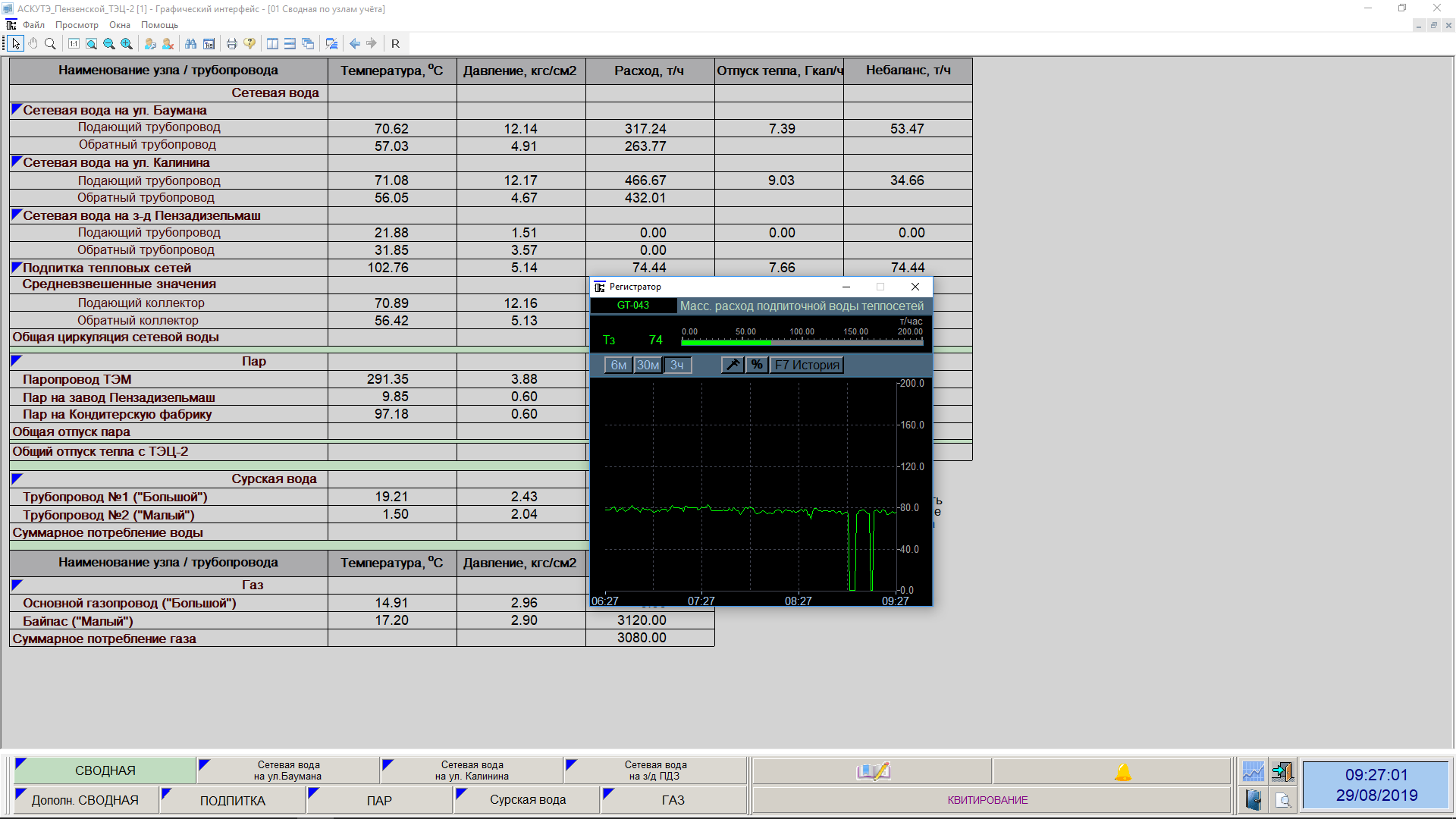

  • Формирование и долговременное хранение архивов измеряемых технологических параметров, событий системы и отчетных документов
  • Передача оперативных данных в централизованную систему диспетчеризации ПАО «Т Плюс» (г. Пермь) по протоколу МЭК 60870-5-104
  • Долговременное хранение архивных данных в СУБД SQL
  • Обеспечение единого системного времени АСКУТЭ.

Архитектура системы

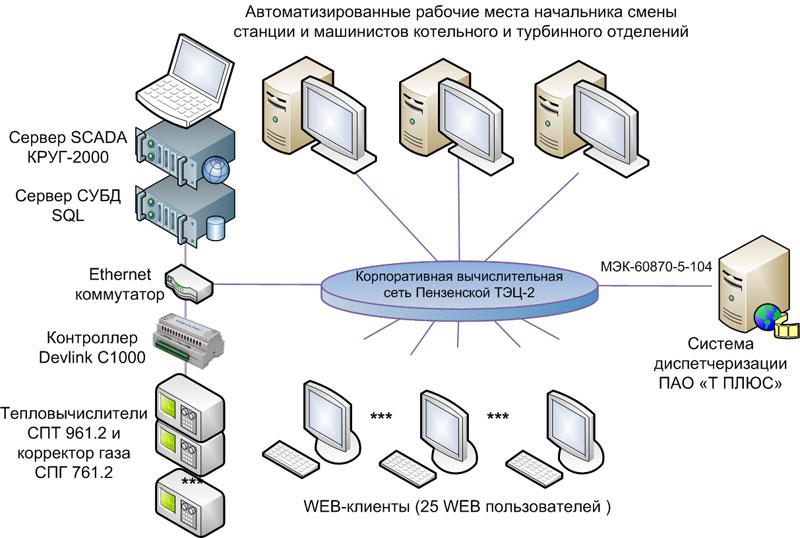

Автоматизированная система коммерческого учета разработана с применением типовых технических решений НПФ «КРУГ» по созданию автоматизированной системы комплексного учета теплоресурсов.

На нижнем уровне системы сбор информации с датчиков и первичный учет энергоресурсов выполняют тепловычислители СПТ 961.2 и корректор газа СПГ 761.2 производства НПФ «Логика».

Средний уровень выполнен с применением промышленного контроллера DevLink-C1000, который обеспечивает сбор и обработку данных с приборов для дальнейшей обработки и передачи их на верхний уровень.

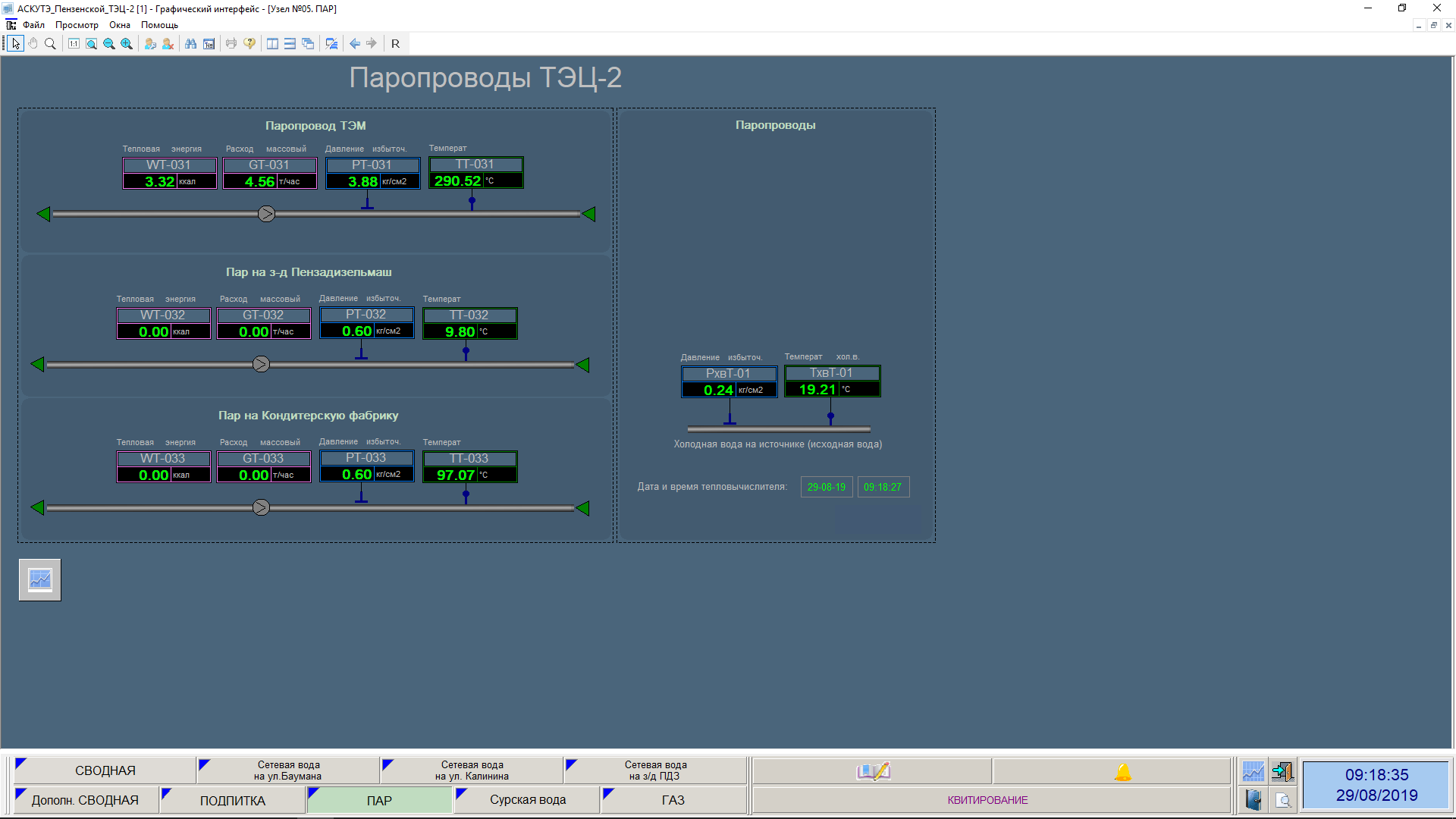

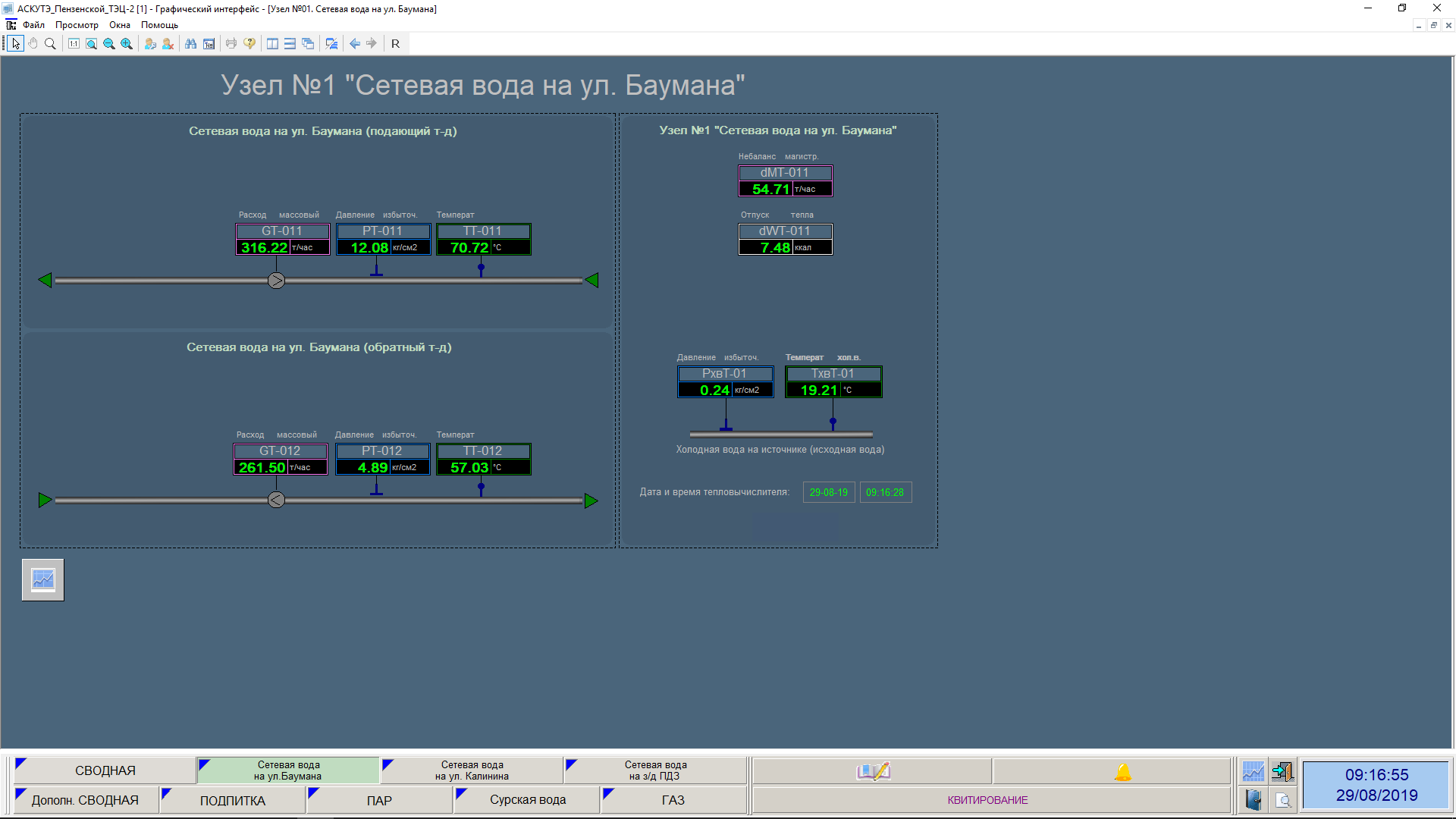

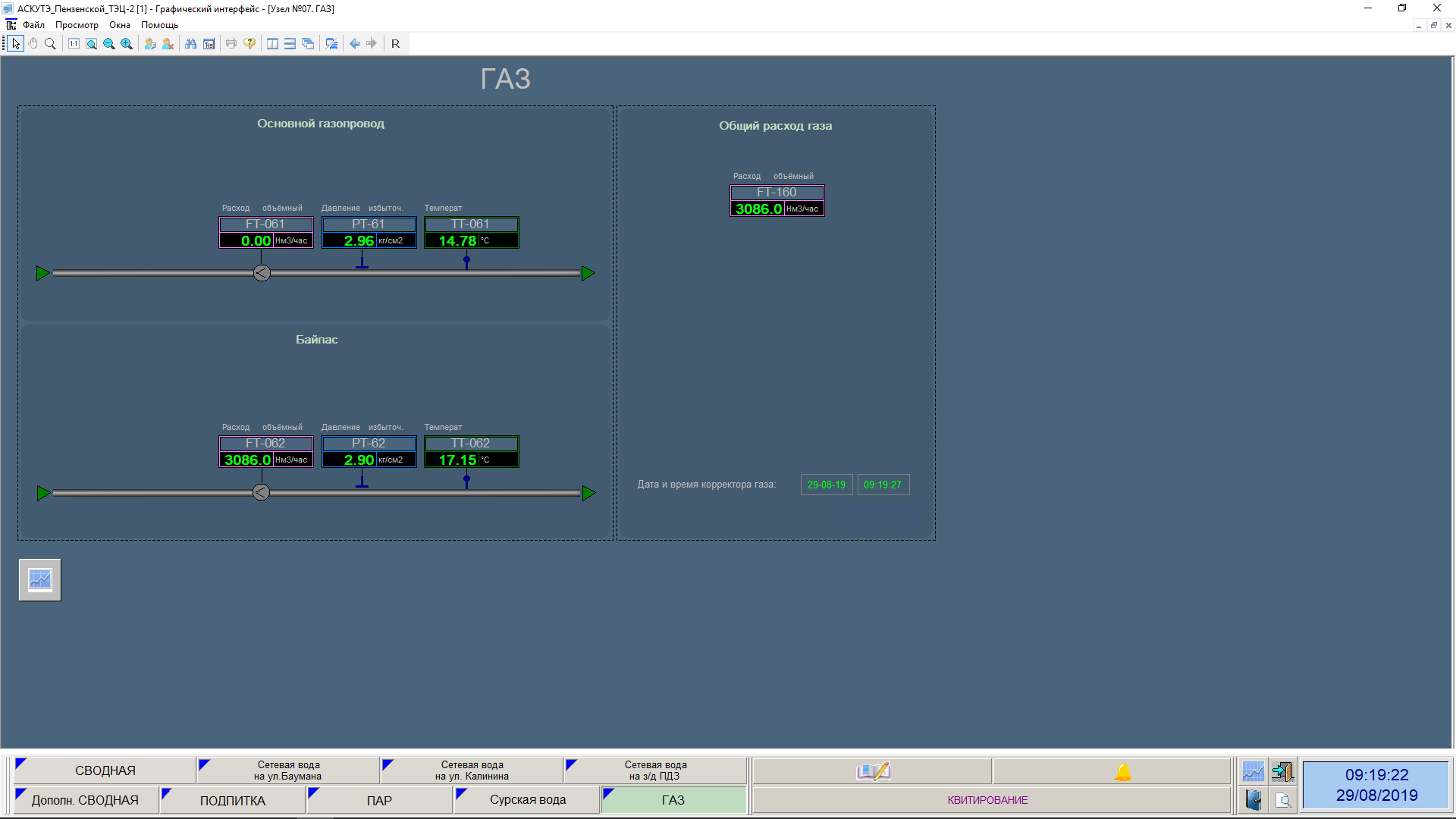

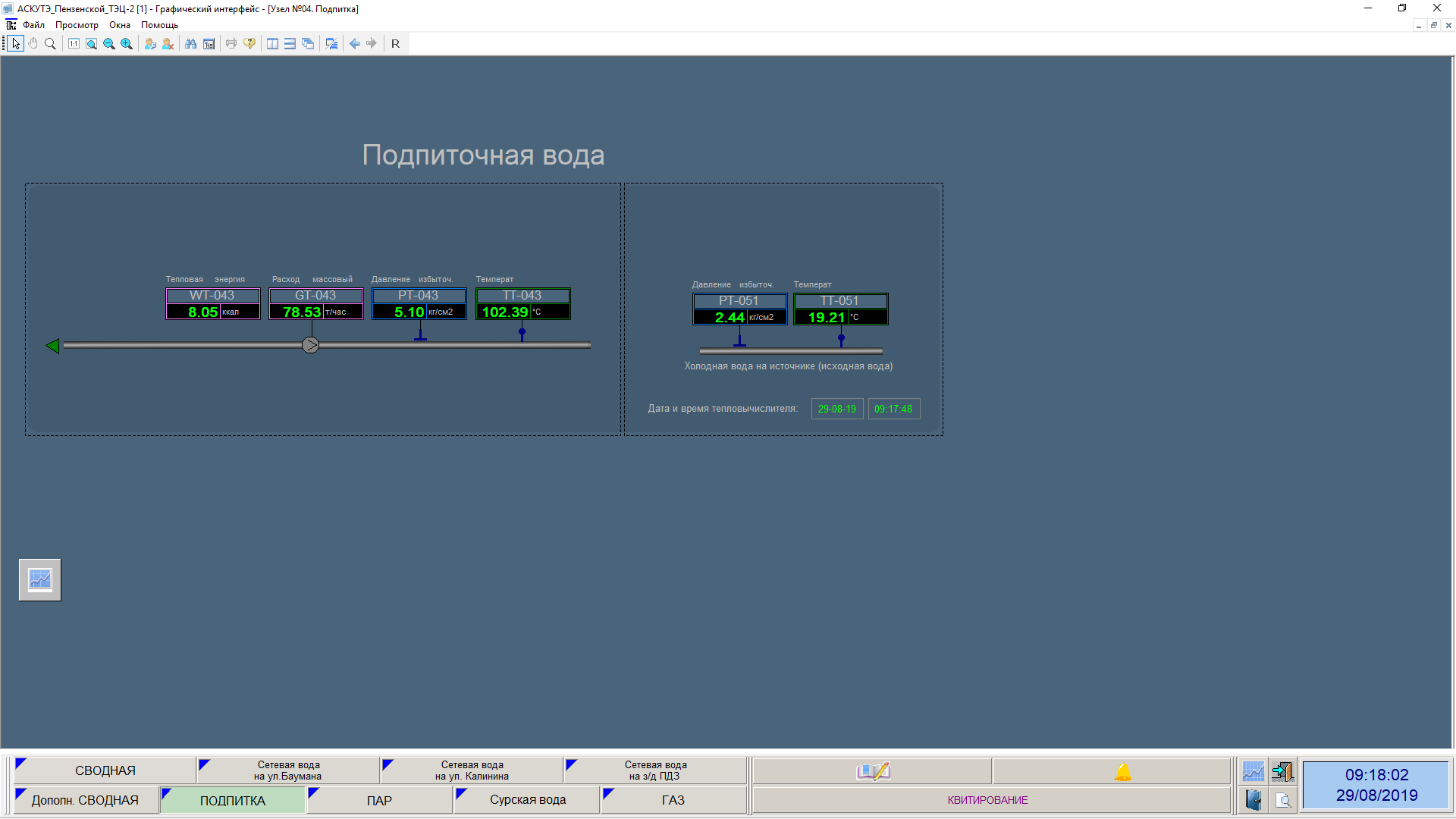

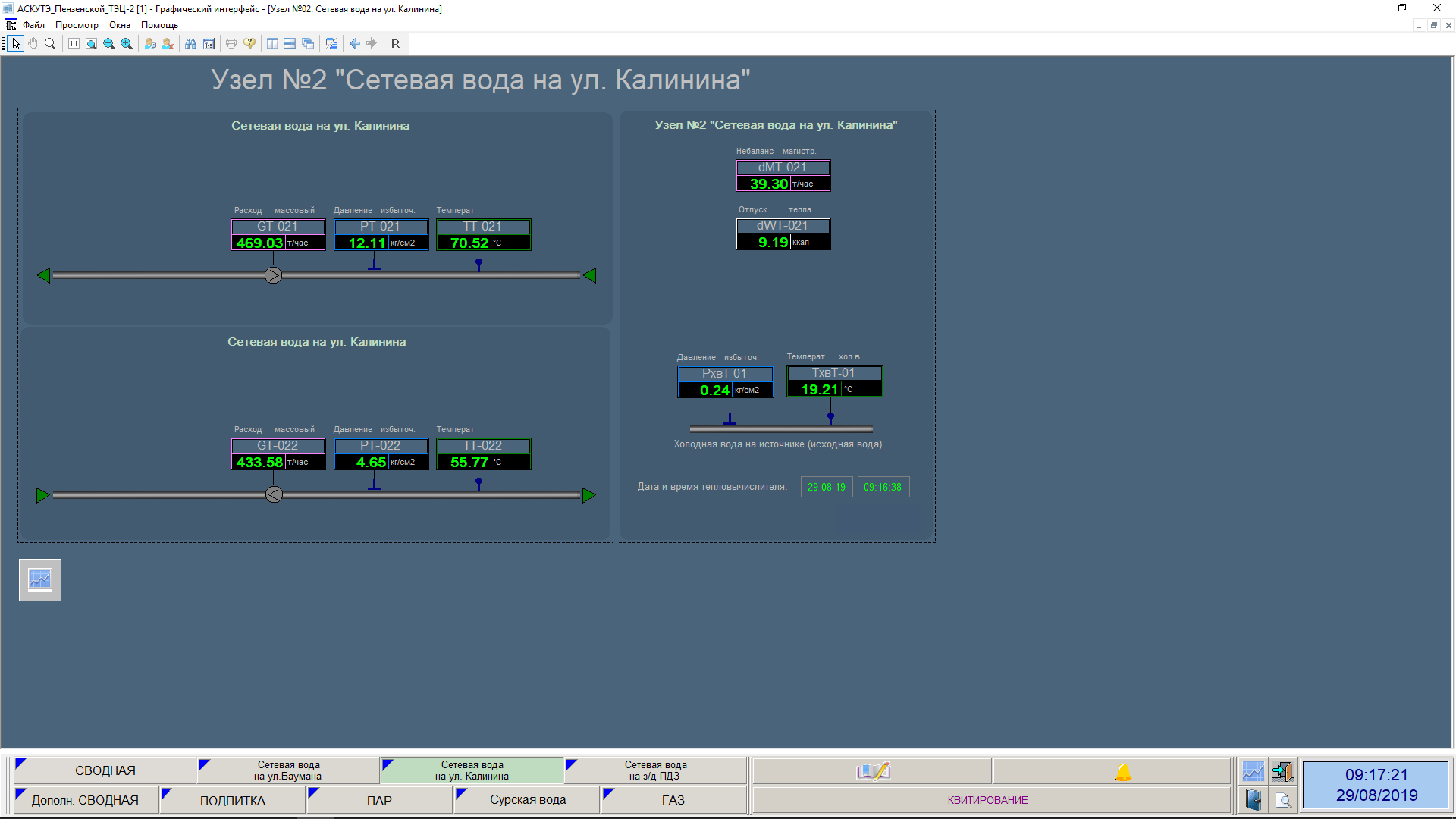

Верхний уровень представлен сервером с установленной SCADA КРУГ-2000®. Он обеспечивает отображение текущих значений, долговременное хранение архивных данных, формирование отчетов за разные периоды времени, предоставление WEB-доступа пользователям системы, передачу архивных данных в СУБД SQL, передачу оперативных данных по протоколу МЭК 60870-5-104 в централизованную систему диспетчеризации ПАО «Т Плюс» (г. Пермь).

Компанией «КРУГ» выполнен комплекс работ «под ключ», включая проектирование, поставку оборудования, инжиниринг, монтаж и пусконаладочные работы, без привлечения субподрядных организаций.

Результаты

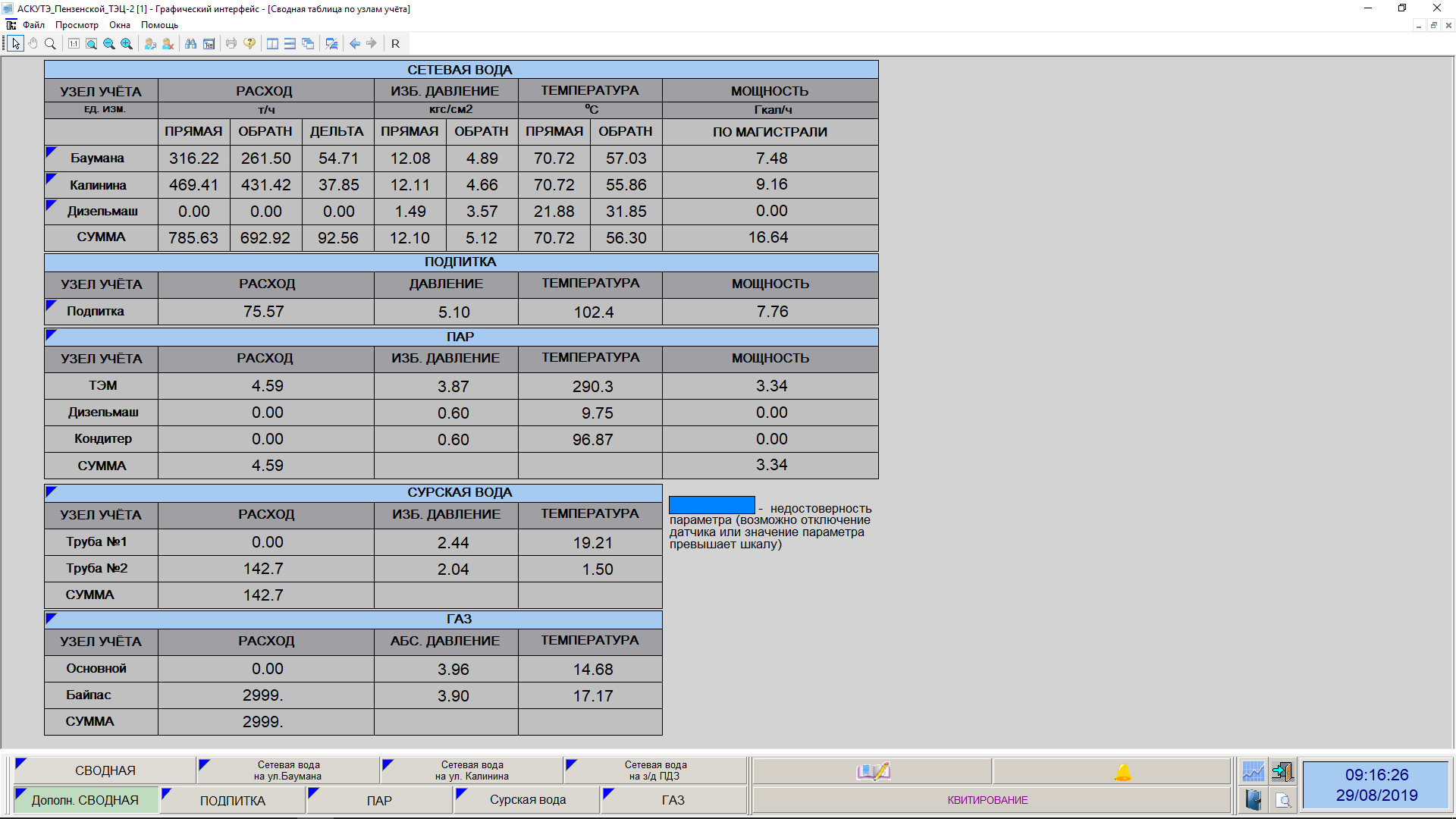

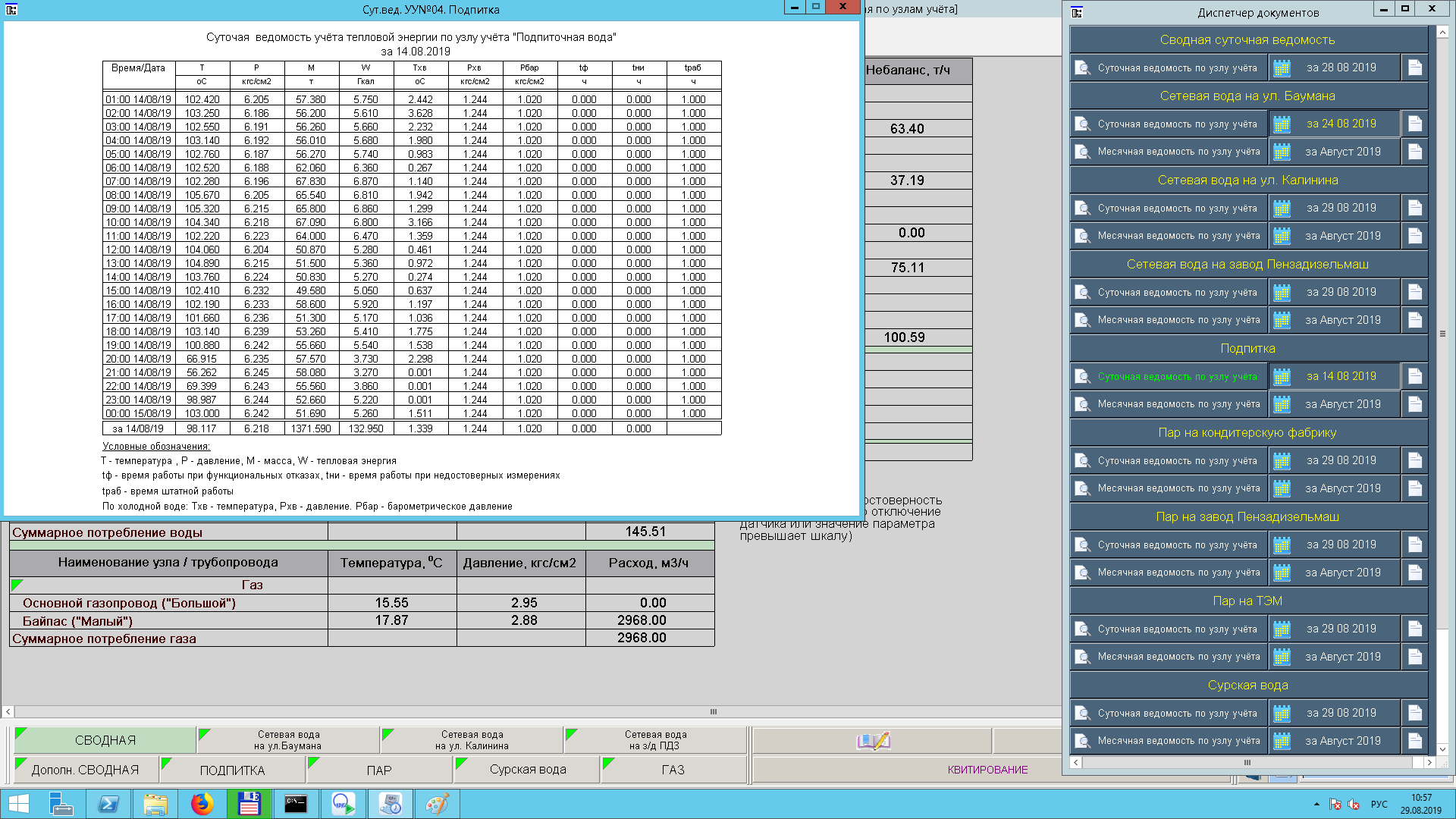

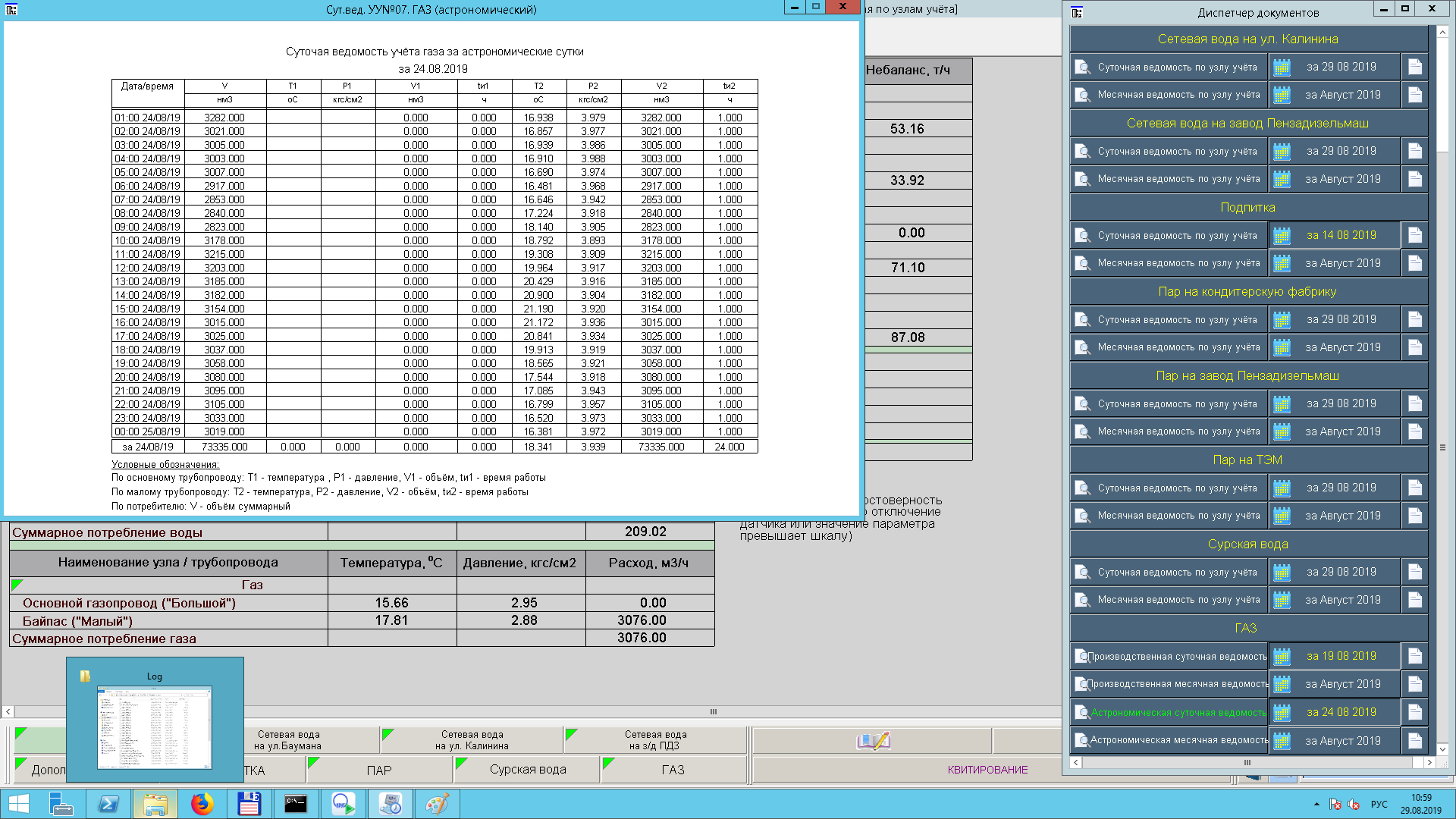

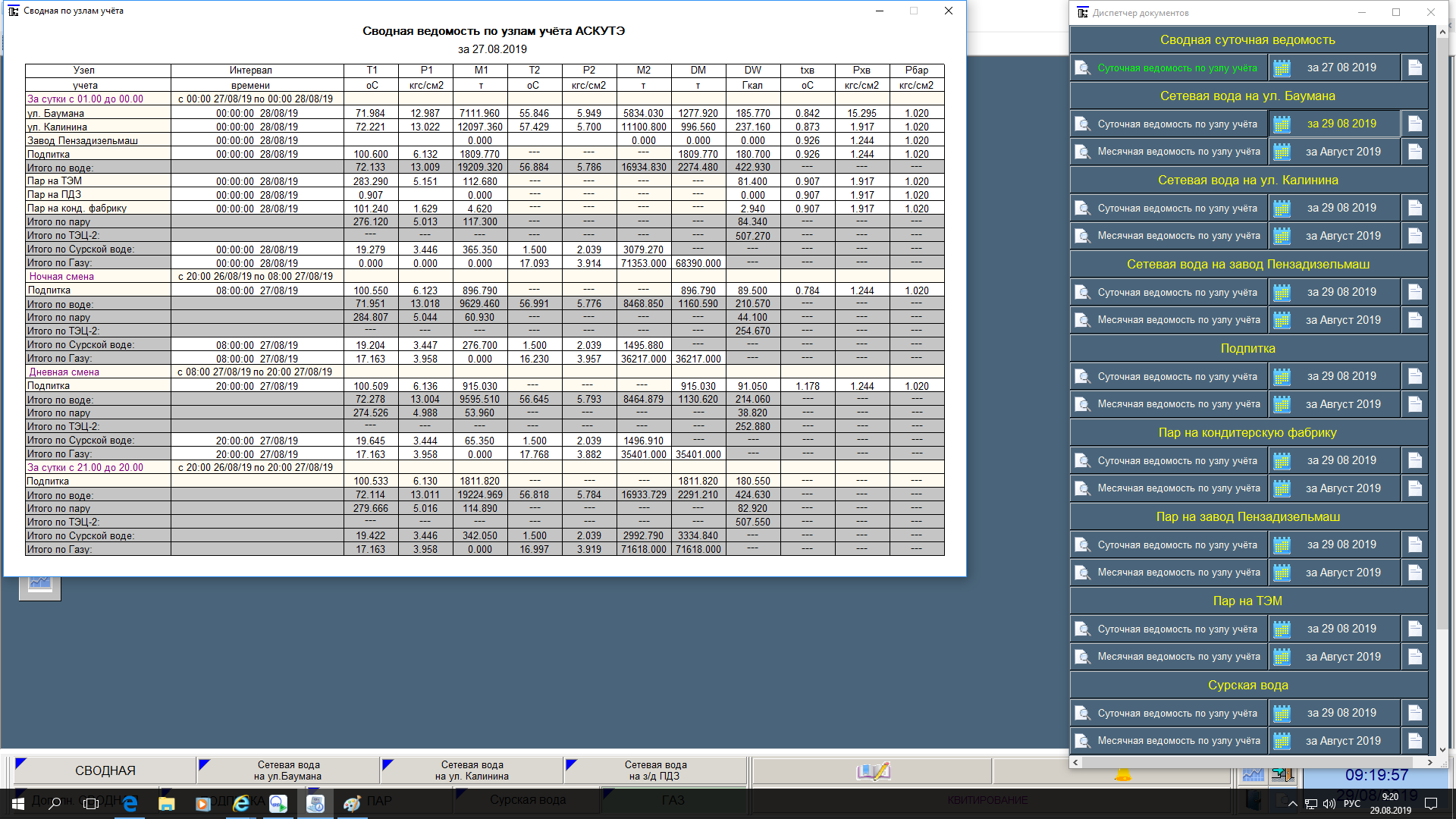

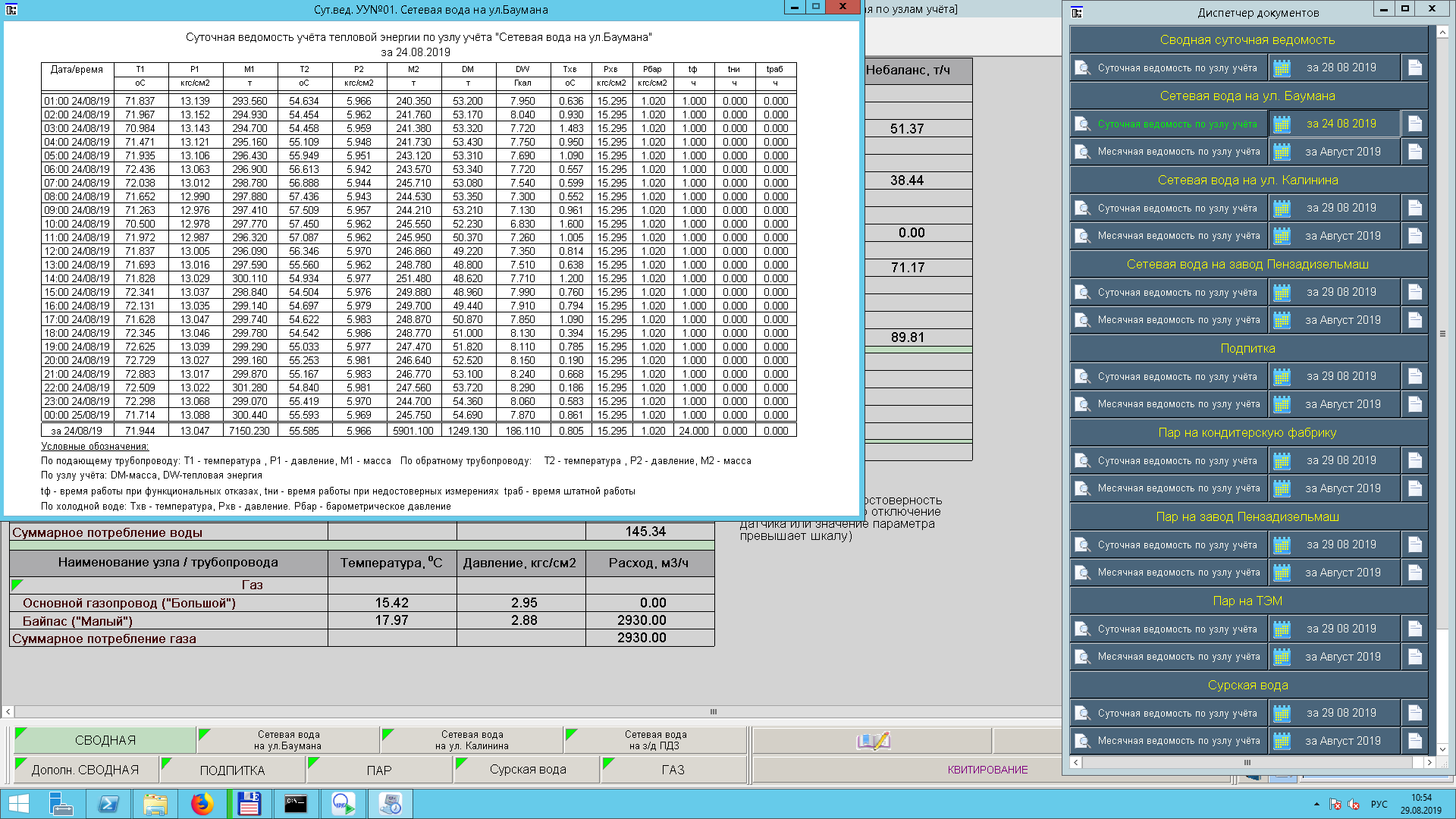

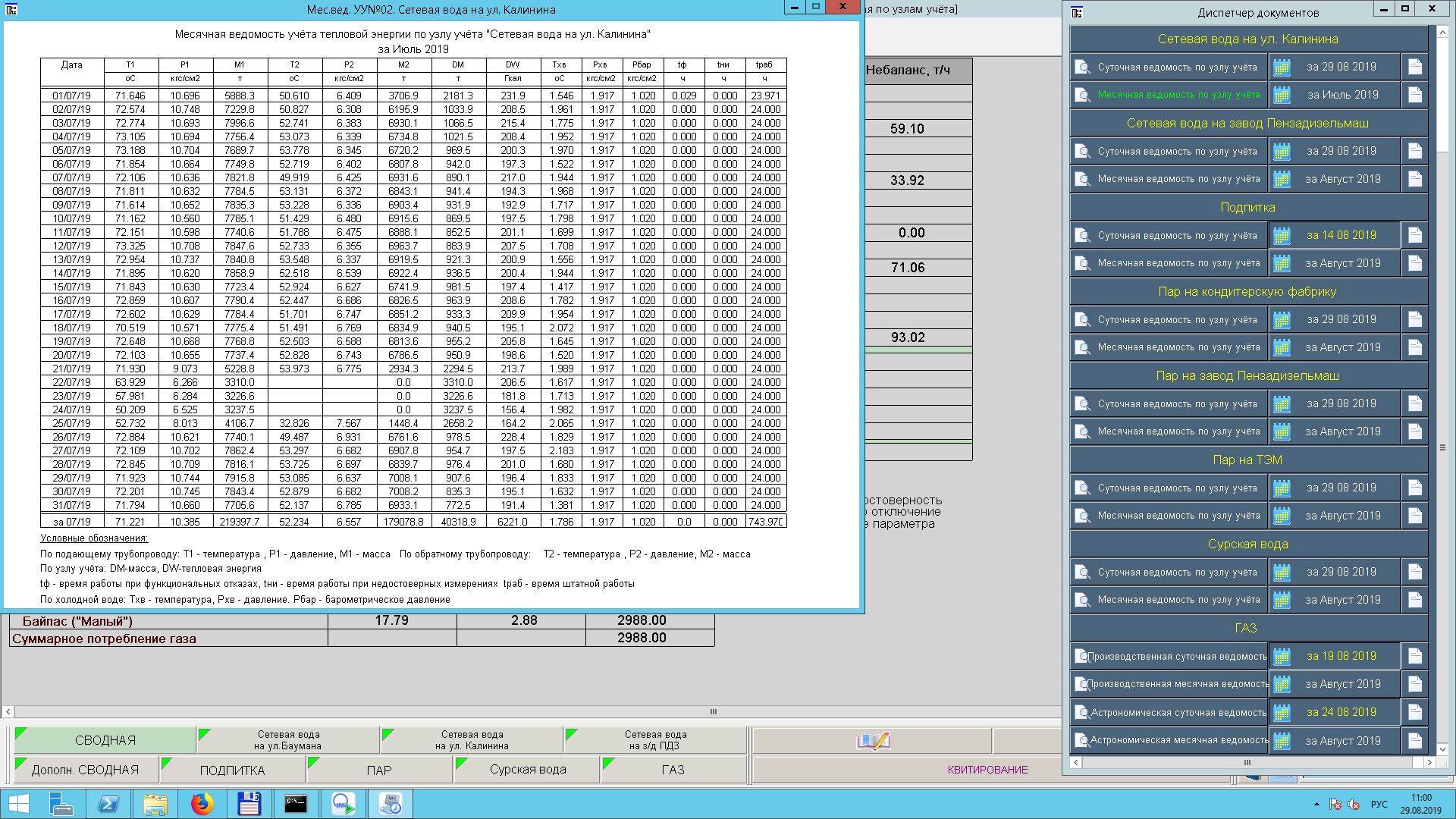

Автоматизированная система коммерческого учета тепловой энергии Пензенской ТЭЦ-2 позволяет автоматически в заданное время или по запросу пользователей формировать отчеты за разные периоды времени без дополнительных вычислений и сведений отчетов вручную. В дальнейшем в случае модернизации оборудования ТЭЦ-2 возможно использование системы для наиболее полного вычисления технико-экономических показателей работы электростанции в режиме реального времени, что, безусловно, повысит эффективность предприятия в целом.
