Модернизация автоматизированной системы коммерческого учета тепловой энергии Пензенской ТЭЦ-1

Точность и прозрачность учета тепловой энергии напрямую влияет на экономические показатели функционирования ТЭЦ. Для подтверждения требуемых метрологических характеристик система коммерческого учета отпущенной тепловой энергии и теплоносителя потребителям должна проходить обязательную государственную сертификацию.

Введение новых узлов учета и требования по сертификации обусловили необходимость модернизации существующей автоматизированной системы коммерческого учета тепловой энергии (АСКУТЭ) Пензенской ТЭЦ-1.

Пензенская ТЭЦ-1 — крупнейшая тепловая электростанция (теплоэлектроцентраль) Пензенской области. Входит в состав Мордовского филиала ПАО «Т Плюс».

Поставляет электрическую энергию и мощность на оптовый рынок электрической энергии и мощности. Является основным источником тепловой энергии для системы централизованного теплоснабжения Пензы. Установленная электрическая мощность — 310 МВт, тепловая — 805 Гкал/час.

Цель проекта

Основная цель проекта – повышение оперативности и точности учета тепловой энергии и теплоносителя, отпущенной Пензенской ТЭЦ-1 своим потребителям.

Для достижения поставленной цели необходимо было провести сертификацию АСКУТЭ Пензенской ТЭЦ-1 с обновлением уже имеющегося программного обеспечения.

АСКУТЭ Пензенской ТЭЦ-1 предназначена для сбора технологических параметров с приборов учета тепловой энергии и предоставления информации на АРМ персонала ТЭЦ, а также последующей передачи данных в централизованную систему диспетчеризации ПАО «Т Плюс». Территориально системой охвачены большие части Ленинского и Железнодорожного районов, а также часть Октябрьского района г. Пензы.

Реализация проекта была поручена компании «КРУГ» как разработчику существующей системы учета тепловой энергии Пензенской ТЭЦ-1, обладающему многолетним опытом в области автоматизации объектов энергетики и учета энергоресуров.

Объекты системы: тепловычислители СПТ-961.2, ультразвуковые расходомеры УРЖ2КМ, датчики, сужающие устройства.

Система осуществляет:

  • Учет отпущенной тепловой энергии потребителям
  • Контроль тепловых и гидравлических режимов работы системы теплоснабжения
  • Контроль рационального использования тепловой энергии и теплоносителя
  • Формирование отчетных документов по параметрам теплоносителя: массы, температуры и давления.

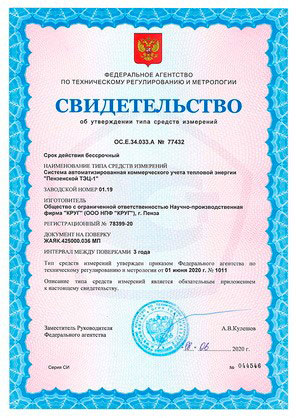

Получено свидетельство Росстандарта РФ на АСКУТЭ Пензенской ТЭЦ-1 (регистрационный №78399-20).

Функции системы

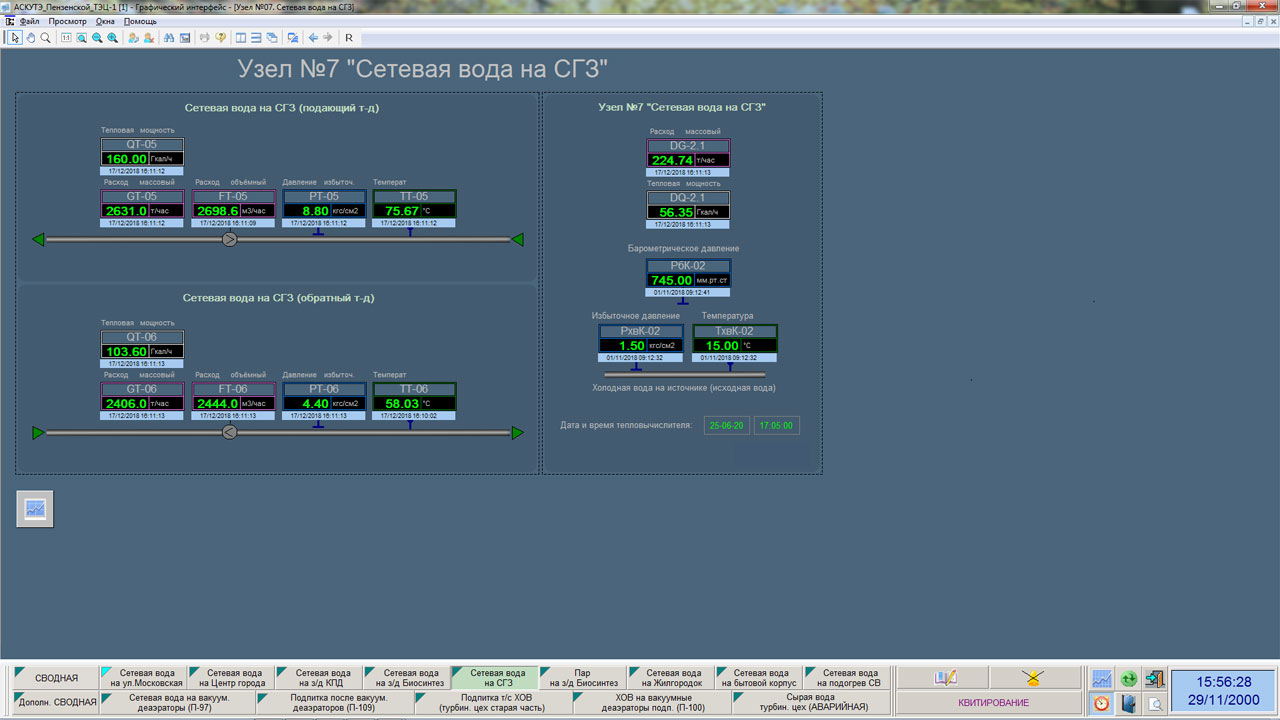

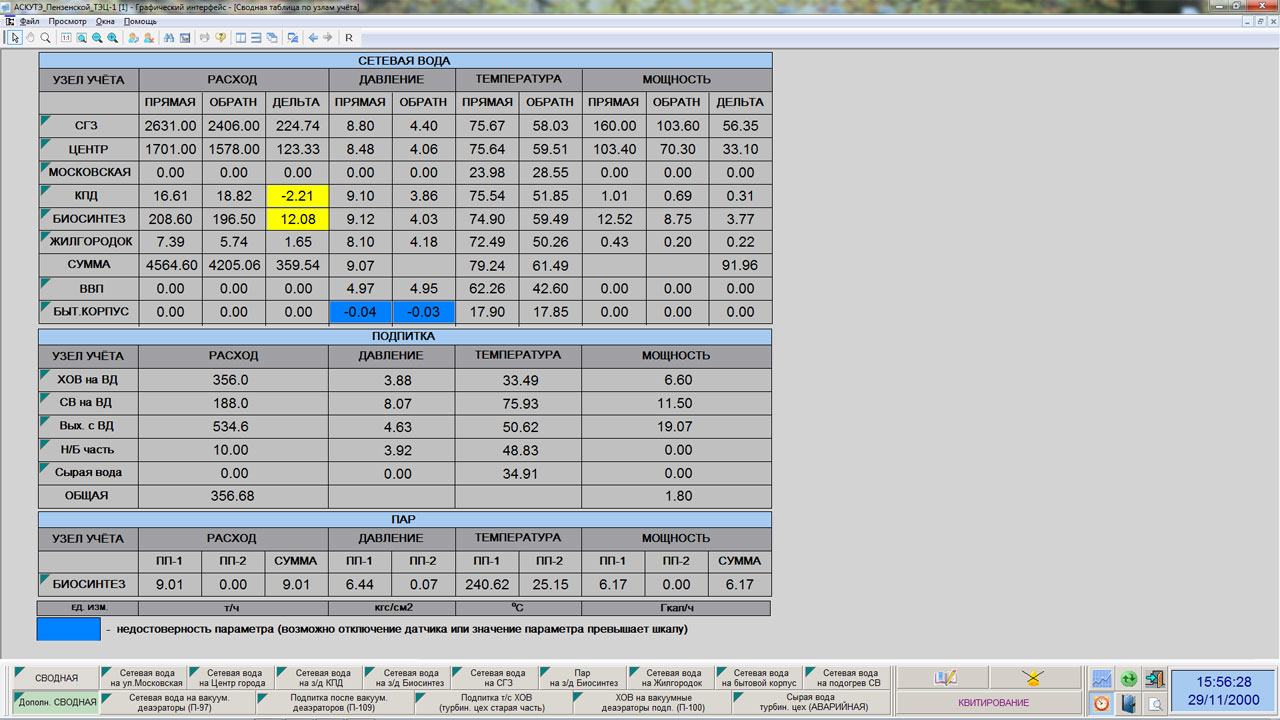

  • Отображение на мониторах АРМ всех параметров учета тепловой энергии и параметров теплоносителей
  • Отображение диагностической информации о наличии связи с приборами учета тепловой энергии
  • Протоколирование всех событий системы

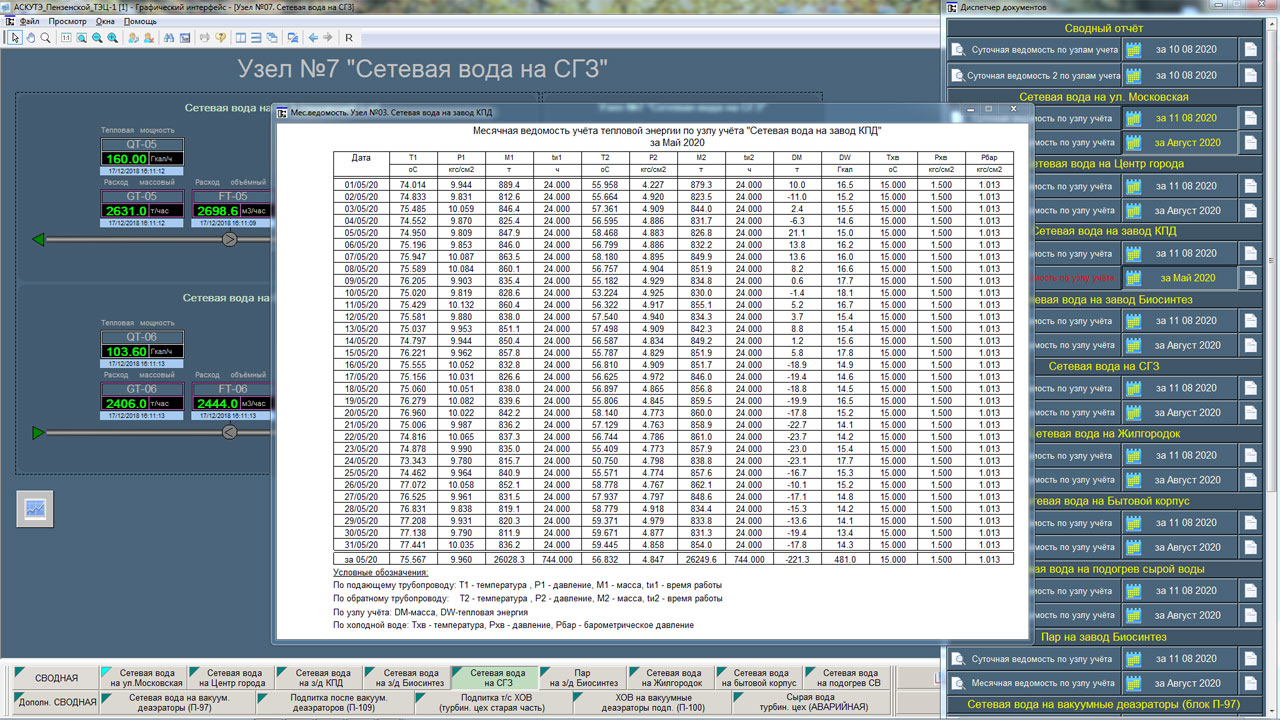

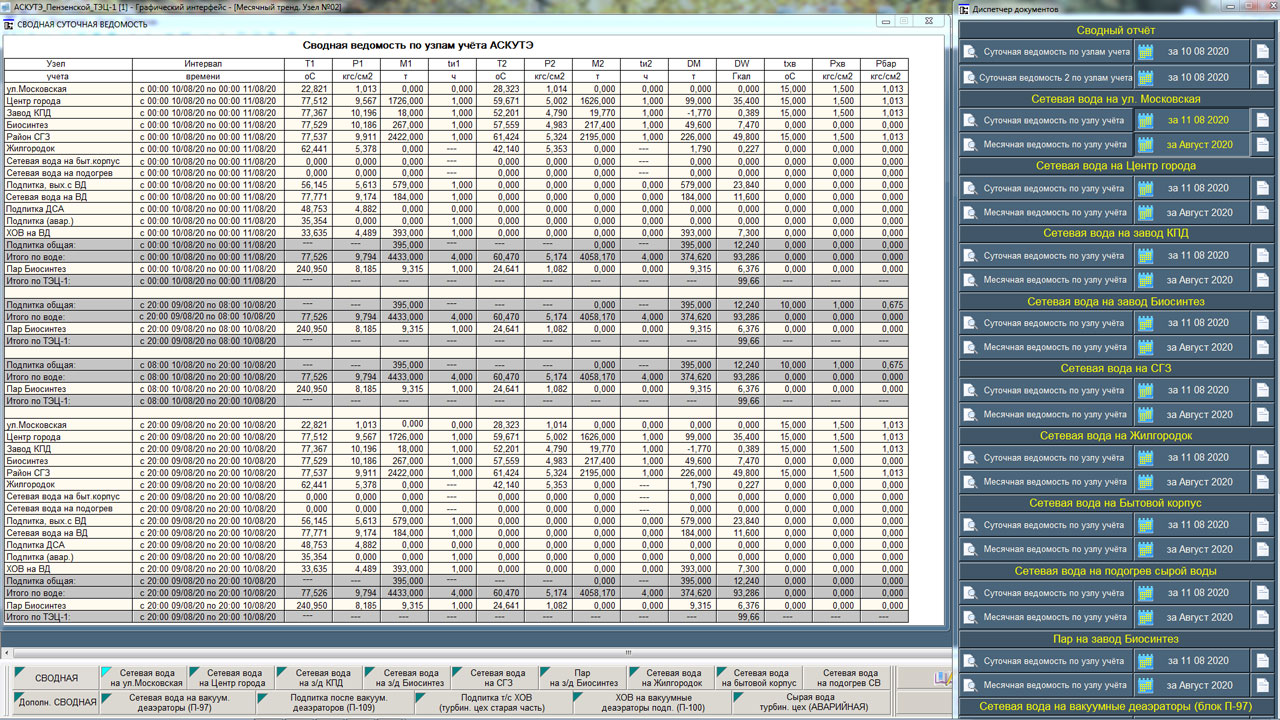

  • Формирование и печать отчетных документов – ведомостей учета
  • Синхронизация времени абонентов системы
  • Передача оперативных данных в централизованную систему диспетчеризации ПАО «Т Плюс» по протоколу МЭК-60870-5-104.

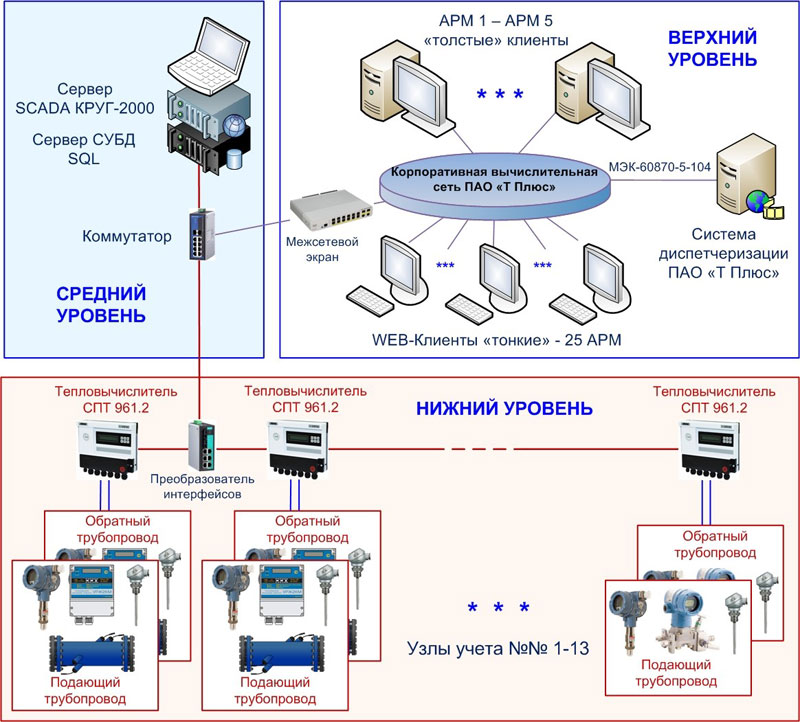

Архитектура системы

АСКУТЭ представляет собой трехуровневую систему, реализованную на базе программно-технического комплекса КРУГ-2000 (ПТК КРУГ-2000®), который, помимо прочего, обеспечивает возможность взаимодействия с OPC-сервером приборов «ЛОГИКА». Система предназначена для сбора и архивирования измерительной информации с узлов учета тепловой энергии (УУТЭ). Сервером с установленной новой версией SCADA КРУГ-2000® выполняется обработка полученных данных и представление результатов измерений и расчета на АРМ технического персонала в виде таблиц, графиков и мнемосхем посредством WEB-интерфейса.

Первый (нижний) уровень системы включает в себя узлы учета тепловой энергии, установленные в котлотурбинном цехе Пензенской ТЭЦ-1 и включающие в себя:

  • измерительные преобразователи расхода, давления и температуры
  • комплектные шкафы учета (тепловычислители СПТ-961.2, система обеспечения питания, каналообразующая аппаратура).

Во второй (средний) уровень системы входят:

  • сервер АСКУТЭ
  • оборудование связи сервера АСКУТЭ с устройствами первого уровня.

Третий (верхний) уровень системы представлен:

  • рабочими станциями (АРМ) пользователей системы:
    • классические desktop-клиенты («толстые») – 5 АРМ.
    • Web-Клиенты («тонкие») – 25 АРМ.

Результаты

Модернизация АСКУТЭ обеспечила:

  • Ввод в эксплуатацию коммерческих узлов учета тепловой энергии
  • Возможность расчета отпуска тепловой энергии по станции
  • Предоставление точной и оперативной информации по узлам учета тепловой энергии
  • Передачу данных во внешнюю систему по протоколу МЭК-60870-5-104 в централизованную систему диспетчеризации ПАО «Т Плюс»
  • Существенное уменьшение затрат на ремонт и замену оборудования благодаря оперативному мониторингу нагрузки и режимов потребления электроэнергии.

Компанией «КРУГ» выполнены работы по разработке ПСД, сертификации АСКУТЭ, обновлению программного обеспечения, инжинирингу и пусконаладке системы.
