Автоматизированная информационно-измерительная система комплексного учета энергоресурсов Печорской ГРЭС

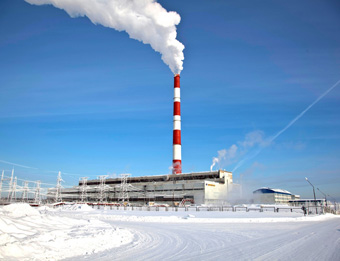

Печорская ГРЭС

Фирмой «КРУГ» завершен первый этап работы по вводу в эксплуатацию автоматизированной информационно-измерительной системы комплексного учета топлива и энергоресурсов Печорской ГРЭС (АИИС КУТЭ)

Филиал АО «Интер РАО–Электрогенерация» Печорская ГРЭС является крупнейшим производителем электроэнергии в Республике Коми. На ее долю в субъекте Федерации приходится около 40% вырабатываемой электроэнергии. Расположенная на территории районов Крайнего Севера, станция обеспечивает электроэнергией промышленные предприятия и объекты социальной инфраструктуры, функционирующие в экстремальных климатических условиях.

Целью создания системы является достижение максимального эффекта энергосбережения путём оптимизации потребления энергоресурсов, а также оперативный контроль и учёт фактического потребления и выработки энергоресурсов.

АИИС КУТЭ предназначена для организации автоматизированного учета энергоносителей в точках учета и выполняет функции как коммерческого, так и технического учета выработки и потребления электроэнергии, теплоносителей и тепла, а также учета потребления топлива (природного газа).

Основные функции системы

АИИС КУТЭ решает комплекс задач, выполняемых отдельными автоматизированными подсистемами:

  • измерение, сбор и первичная обработка сигналов, необходимых для расчета параметров энергоносителей
  • формирование технологической сигнализации о возникновении нарушений в технологическом процессе, об изменениях в составе работающего оборудования, обнаружении неисправностей и т.д.
  • ведение протоколов событий, регистрируемых и формируемых в системе
  • визуализация на АРМ пользователей оперативной, отчетной и ретроспективной информации
  • математический расчет и отображение в режиме реального времени текущих значений показателя качества топливоиспользования по каждому энергоблоку и по электростанции в целом
  • документирование информации, обеспечивающее формирование и вывод на бумажный носитель оперативных и архивных данных системы в виде отчётных документов, режимных листов и протоколов сообщений
  • формирование и долговременное хранение архивов измеряемых технологических параметров), событий системы и отчетных документов
  • обеспечение и поддержание единого системного времени АИИС КУТЭ и др.

Архитектура системы

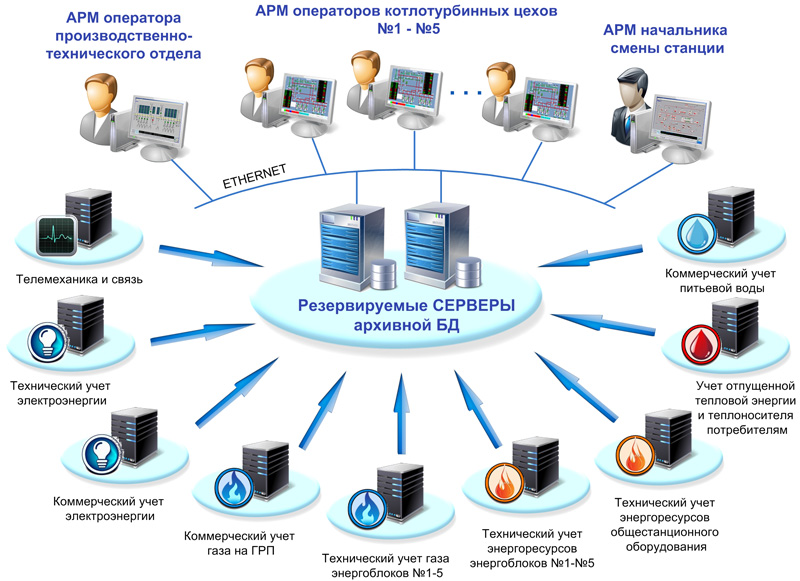

АИИС КУТЭ Печорской ГРЭС

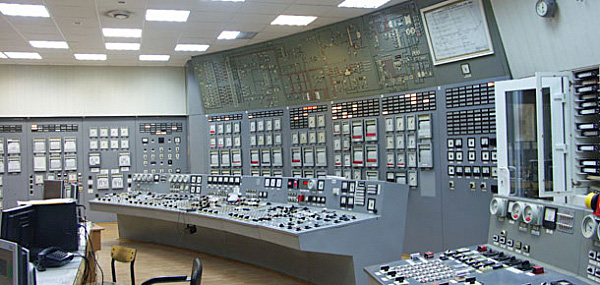

Пульт Печорской ГРЭС

Архитектурное решение предусматривает создание автоматизированной информационно-измерительной системы, включающей в себя как существующие, так и вновь создаваемые подсистемы, осуществляющие:

  • коммерческий учет электроэнергии (АИИС КУЭ)
  • технический учет электроэнергии (АИИС ТУЭ)
  • телемеханику и связь
  • коммерческий учет природного и попутного газа на ГРП №1 и №2
  • коммерческий учет энергоносителя, отпускаемого потребителю
  • технический учет газа на энергоблоках №1 - №5
  • технический учет неэлектрических энергоресурсов на энергоблоках №1 - №5
  • коммерческий учет питьевой воды
  • технический учет неэлектрических энергоресурсов химического цеха
  • технический учет неэлектрических энергоресурсов общестанционного оборудования.

Основной принцип создания АИИС КУТЭ – максимальное использование возможностей существующих подсистем.

Реализация проекта предусматривается в несколько этапов. На первом этапе были выполнены следующие работы:

  • предпроектное обследование объекта автоматизации
  • разработка рабочей проектной документации
  • комплексная поставка оборудования и программного обеспечения
  • монтаж и наладка узлов учёта природного газа и энергоресурсов энергоблоков №1 и №4, а также общестанционного оборудования ГРЭС – всего 14 узлов учёта.

Последующие этапы внедрения АИИС КУТЭ предусматривают расширение системы, в том числе:

  • создание узлов учёта топлива и энергоресурсов энергоблоков №2, №3, №5 и общестанционного оборудования
  • реализацию консолидированного центра сбора данных, обеспечивающего сбор и обработку данных с подключаемых к нему систем
  • реализацию функционала АИИС КУТЭ в полном объеме.

Результаты

Организация автоматизированного учёта топлива и энергоресурсов объектов 1-й очереди внедрения АИИС КУТЭ обеспечило выполнение требований Федерального закона №261-ФЗ «Об энергосбережении и о повышении энергетической эффективности».
