Модернизация АСУ ТП турбогенератора ПТ-65/75-90/13 Пензенской ТЭЦ-1

В октябре 2011 года на Пензенской ТЭЦ -1 проведены работы по модернизации АСУ ТП турбогенератора ПТ-65/75-90/13 ст.№ 5 номинальной электрической мощностью 65 МВт. АСУ ТП внедрена фирмой «КРУГ» на базе ПТК КРУГ-2000™.

АСУ ТП Турбогенератора ст.№ 5 работает под управлением ПТК КРУГ с 1997 года. За это время АСУ ТП зарекомендовала себя как надежная и эффективная система с минимальными затратами на обслуживание. В связи с этим при реконструкции АСУ ТП, связанной с необходимостью замены вычислительной техники, заказчик принял решение не менять производителя и применить самую современную версию ПТК КРУГ-2000, позволяющую значительно расширить функционал системы и повысить качество управления

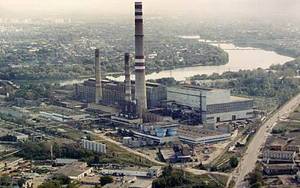

Теплогенерирующие мощности станции обеспечивают 89 % поставок тепловой энергии для населения, проживающего в муниципальном жилом фонде  г. Пензы. НПФ «КРУГ» ведет работы на объектах Пензенской ТЭЦ №1с 1997  года. За это время выполнены внедрения АСУ ТП котлоагрегата № 4, АСУ ТП турбогенераторов ст. № 4, № 5, АСУ ТП газорегуляторного пункта.



Цели внедрения АСУ ТП

  • замена вычислительной техники и программного обеспечения на более современные
  • повышение эффективности и надежности управления технологическими процессами в нормальных и переходных режимах
  • реализация алгоритмов технологических защит, блокировок, регулирования, отвечающих современным требованиям
  • улучшение условий работы оперативного персонала.

Функции

  • Информационные: контроль технологических параметров, предоставление данных оперативному и обслуживающему персоналу, формирование сигнализации, ведение протоколов предаварийных и послеаварийных ситуаций и т.д.
  • Управляющие: выполнение алгоритмов защит и блокировок, регулирование технологических параметров с помощью программных регуляторов, дистанционное управление исполнительными механизмами и т.д.
  • Вспомогательные: диагностика оборудования ПТК, коррекция системного времени абонентов АСУ ТП, архивирование данных, защита от несанкционированного доступа к функциям системы и т.д.

Информационная мощность

  • Аналоговых входных – 471
  • Дискретных входных – 672
  • Дискретных выходных – 358
  • Регуляторы с импульсным выходом – 32.

Архитектура и компоненты

АСУ ТП ТГ- 5 выполнена на базе ПТК КРУГ-2000 и имеет трехуровневую архитектуру.

Нижний уровень представлен датчиками и исполнительными механизмами.

Средний уровень организован с использованием промышленных РС-совместимых контроллеров. Контроллеры подсистемы технологических защит и блокировок выполнены по схеме 100% «горячего» резервирования. Контроллеры информационной подсистемы и дистанционного управления выполнены по схеме «горячего» резервирования процессорной части. Контроллеры размещены в шкафах управления RITTAL.

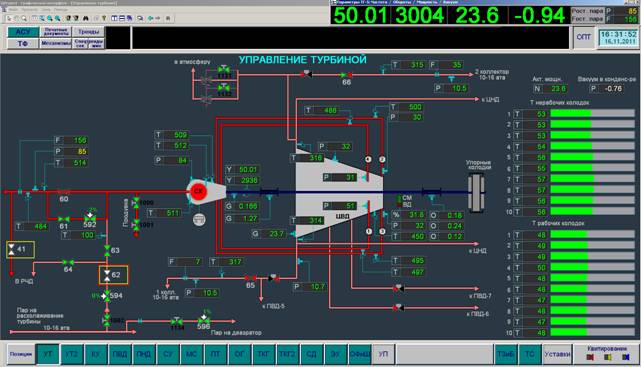

Верхний уровень АСУ ТП ТГ-5 представлен двумя АРМ машиниста, совмещенными с функциями серверов БД (100% «горячее» резервирование), АРМ начальника смены, станцией инжиниринга и станцией архивирования.

Для контроля и управления технологическим процессом на АРМ начальника смены установлено ПО «Станция оператора/Станция архивирования – Клиент». Для разработки прикладного программного обеспечения и программирования контроллеров на станции инжиниринга установлено ПО «Среда программирования контроллера» и ПО «Станция инжиниринга». Для сбора архивных данных с дальнейшей возможностью их просмотра на станции архивирования установлено ПО «Архивный центр».

В качестве фирменного программного обеспечения в системе используется модульная интегрированная SCADA КРУГ-2000® под операционной системой MS Windows. Программное обеспечение контроллеров – под операционной системой Linux.

Все работы, включая проектирование (проект КИПиА, верхний уровень АСУ ТП), сборку и комплектацию шкафов управления, монтаж оборудования на объекте, инжиниринговые и пусконаладочные работы, выполнены специалистами НПФ «КРУГ».
