SCADA КРУГ-2000® - МОДУЛЬНАЯ ИНТЕГРИРОВАННАЯ РОССИЙСКАЯ SCADA-СИСТЕМА

Модульная интегрированная SCADA система «КРУГ-2000» российского производства - средство для построения автоматизированных систем управления объектами предприятий, систем телемеханики, решения задач учёта энергоресурсов и диспетчеризации. Является 100% импортозамещающим продуктом.

SCADA система «КРУГ-2000» - это мощный, современный инструмент быстрой и качественной разработки АСУТП, в котором воплощён более чем двадцатилетний опыт создания систем автоматизации для различных отраслей, включая энергетику, газовую, нефтяную, химическую, пищевую промышленности, стройиндустрию, ЖКХ, теплосети, водоканалы и т.д.

SCADA система «КРУГ-2000» управляет опасными объектами предприятий таких крупных компаний как ГАЗПРОМ, РОСНЕФТЬ, СУРГУТНЕФТЕГАЗ, ТРАНСНЕФТЬ, Т Плюс, Интер РАО, ФОРТУМ, Э.ОН Россия и т.д.

Разработанная российским производителем, интегрированная со средой исполнения контроллеров SCADA система «КРУГ-2000» имеет ряд особенностей и преимуществ, выгодно выделяющих её в ряду аналогичных продуктов.

Наличие двух модификаций («SCADA система с РСУ» и «SCADA система без РСУ»)


  • SCADA система «КРУГ-2000» с функциями РСУ используется для создания распределённых систем управления и позволяет осуществлять обмен данными с системами реального времени контроллеров КРУГ-2000 по внутренним, отказоустойчивым протоколам обмена. Данная модификация наиболее полно использует все преимущества SCADA КРУГ-2000 и входит в состав программно технического комплекса КРУГ-2000.
  • SCADA система «КРУГ-2000» без функций РСУ служит для создания систем сбора данных и управления устройствами различных производителей с использованием разнородных интерфейсов и протоколов обмена, в том числе OPC технологий.
Следствия:
  • Гибкая ценовая политика: менее ответственные системы оказываются значительно дешевле.

Надежность SCADA системы


  • Более 600 АСУ ТП для взрыво- и пожароопасных производств. Несколько тысяч инсталляций
  • Технология разработки SCADA системы сертифицирована по ГОСТ ISO 9001
  • 100% «горячее» резервирование контроллеров, процессорных частей контроллеров, модулей и отдельных каналов ввода/вывода (для SCADA с РСУ)
  • 100% «горячее» резервирование информационных сетей, серверов баз данных и архивов
  • N-кратное резервирование Станций Оператора
  • Программные и аппаратные средства автоматического перезапуска (для станций оператора и контроллеров)
  • Высоконадёжный отказоустойчивый протокол обмена между SCADA и системами реального времени контроллеров

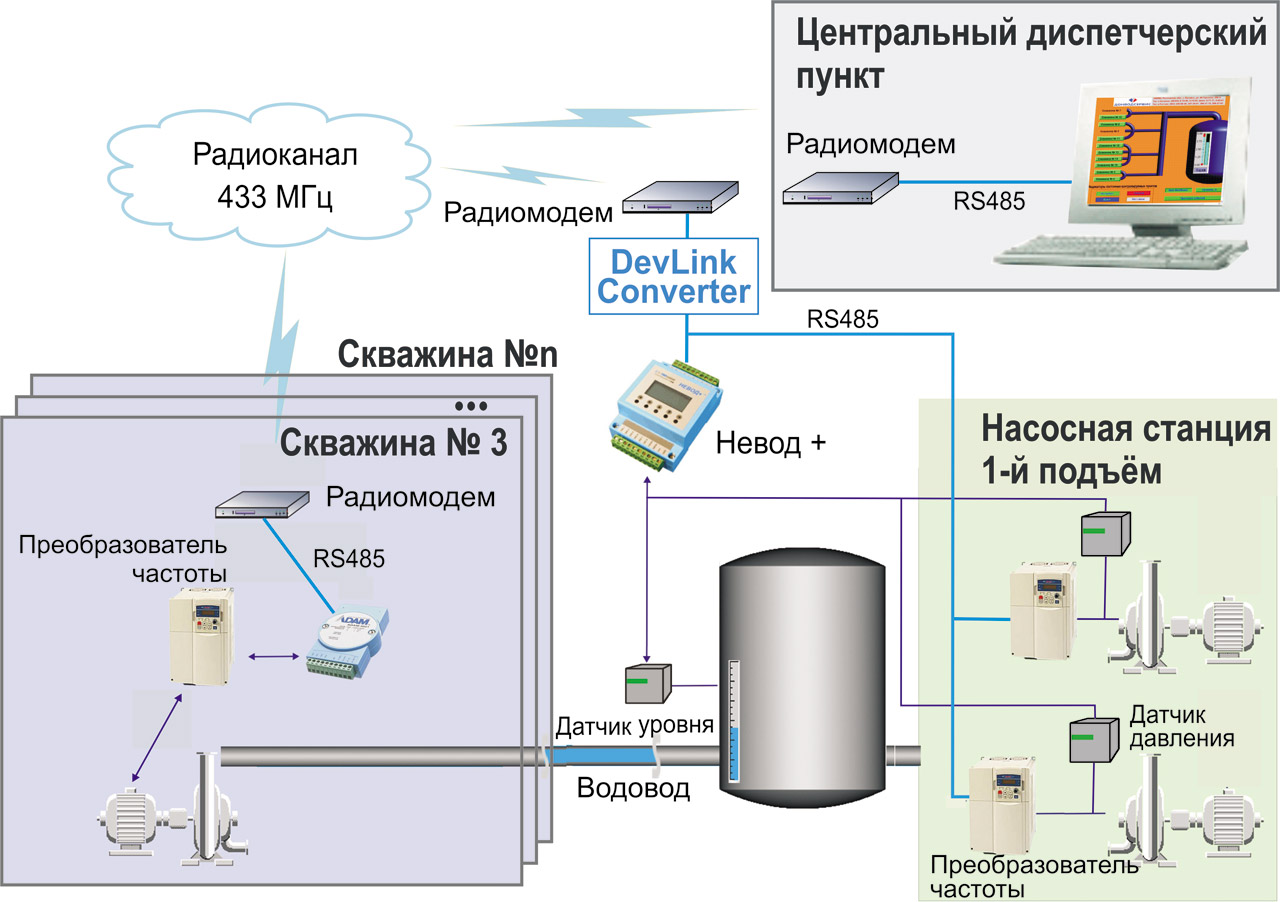

  • Возможность хранения архивов на контроллере и наличие телемеханического канала связи, обеспечивающего передачу данных по медленным и неустойчивым линиям связи (для создания систем диспетчеризации на базе СКАДА системы с РСУ)
  • Резервирование функций коррекции системного времени
  • Разграничение доступа к функциям системы.
Следствия:
  • Возможность использования SCADA системы «КРУГ-2000» для ответственных производств и создания распределенных систем управления
  • Высокая надежность передачи команд управления и обеспечение требуемого времени передачи данных в системах АСУ ТП, учёта энергоресурсов, диспетчеризации и телемеханики.

Открытость SCADA системы


  • Поддержка международных стандартов и спецификаций: TCP/IP (UDP), MODBUS, IEC 60870-5-101/104, IEC 61850, OPC DA/HDA, COM, DCOM
  • OPC сервер SCADA системы КРУГ-2000 с поддержкой DA и HDA
  • Обширные библиотеки драйверов различных устройств
  • Обмен с файл-сервером Пользователя
  • API доступа к БД, ODBC
  • Передача данных в SQL-сервер
  • Средства конвертирования данных в форматы Excel, XML и ASCIIимпорт/экспорт конфигурации
  • Управление контроллерами с программным обеспечением сторонних производителей через DDE, OPC, API
  • Обмен с приложениями: API, DLL, COM, OLE.
Следствия:
  • Возможность простой «бесшовной» интеграции с существующими устройствами и системами.

Глубокая интеграция SCADA и системы реального времени контроллеров (для SCADA с РСУ)


  • Работа с единой, однократно набираемой, целостной и непротиворечивой базой данных системы
  • Поддержка стандарта IEC-61131 на нижнем (контроллерном) и верхнем (серверы БД) уровнях
  • Разработка технологических программ для станций оператора и контроллеров в единой интегрированной среде разработки
  • Программирование контроллеров «нажатием одной кнопки» из единой интегрированной Среды разработки
  • Режим обычной и удаленной отладки контроллера («с остановкой/без остановки контроллера»)
  • Обмен с контроллерами по высоконадежному скоростному протоколу
  • Сетевая загрузка программного обеспечения контроллера, online диагностика контроллера и его модулей
  • Ведение событийных трендов с дискретизацией от 2 мсек в контроллерах (при использовании специализированных модулей ввода/вывода) с возможностью их передачи и отображения в SCADA
  • Имитатор системы реального времени контроллера
  • Системы реального времени для IBM PC-совместимых контроллеров и контроллеров на базе архитектуры ARM9 и Intel Xscale (под ОС QNX, LINUX).
Следствия:
  • Наилучшие динамические характеристики системы и максимальная децентрализация обработки данных
  • Работа с единым проектом уменьшает время на создание сложных АСУ и минимизирует количество ошибок
  • Возможность создания тренажёров для тренировок оперативного персонала на единой платформе программных и технических средств
  • Экономическая эффективность – нет необходимости приобретения программного обеспечения у разных фирм, единая техподдержка
  • Простота версионного контроля.

Модульность и масштабируемость SCADA системы


  • Модульное построение среды исполнения серверов базы данных и станций оператора, систем реального времени контроллеров, среды разработки
  • Гибкий выбор конфигураций модулей – от простых до сложных.
  • Количество Станций оператора ограничено мощностью серверов и сетевого оборудования.
Следствия:
  • Минимизация затрат на приобретение SCADA системы. Вы покупаете только те модули (функции), которые нужны именно Вам
  • Рациональные требования к вычислительным ресурсам
  • Легкость масштабирования установленного программного обеспечения СКАДА системы КРУГ-2000 как по количеству переменных, так и по количеству функций.

Локализация SCADA системы

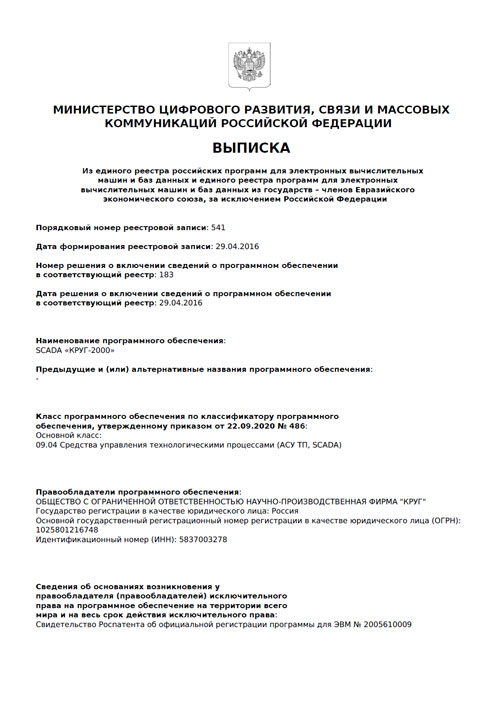

  • 100% Российское производство
  • Все системные надписи, сообщения и документация на русском языке
  • Полностью русскоязычная среда разработки, включая язык программирования КРУГОЛ, свойства всех элементов базы данных и графических интерфейсов.
Следствия:
  • Независимость от иностранных производителей
  • Для работы с системой не требуется знание иностранного языка.

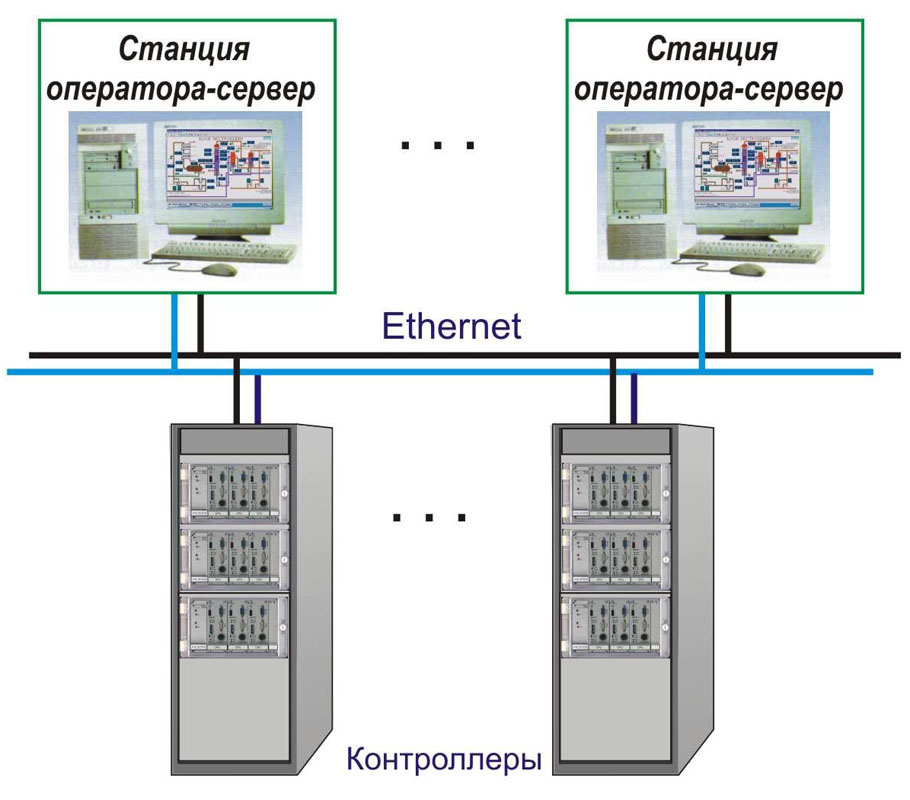

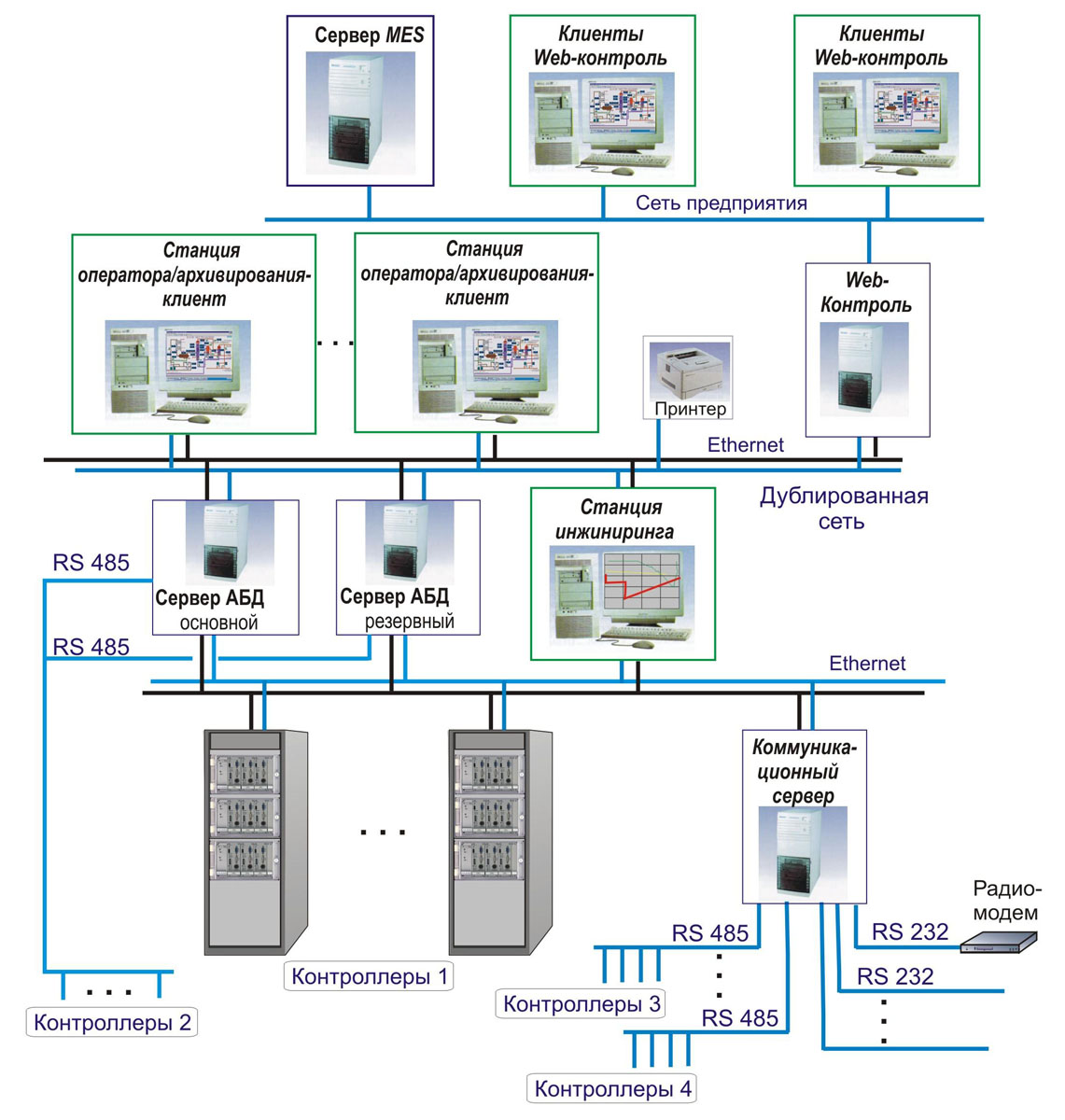

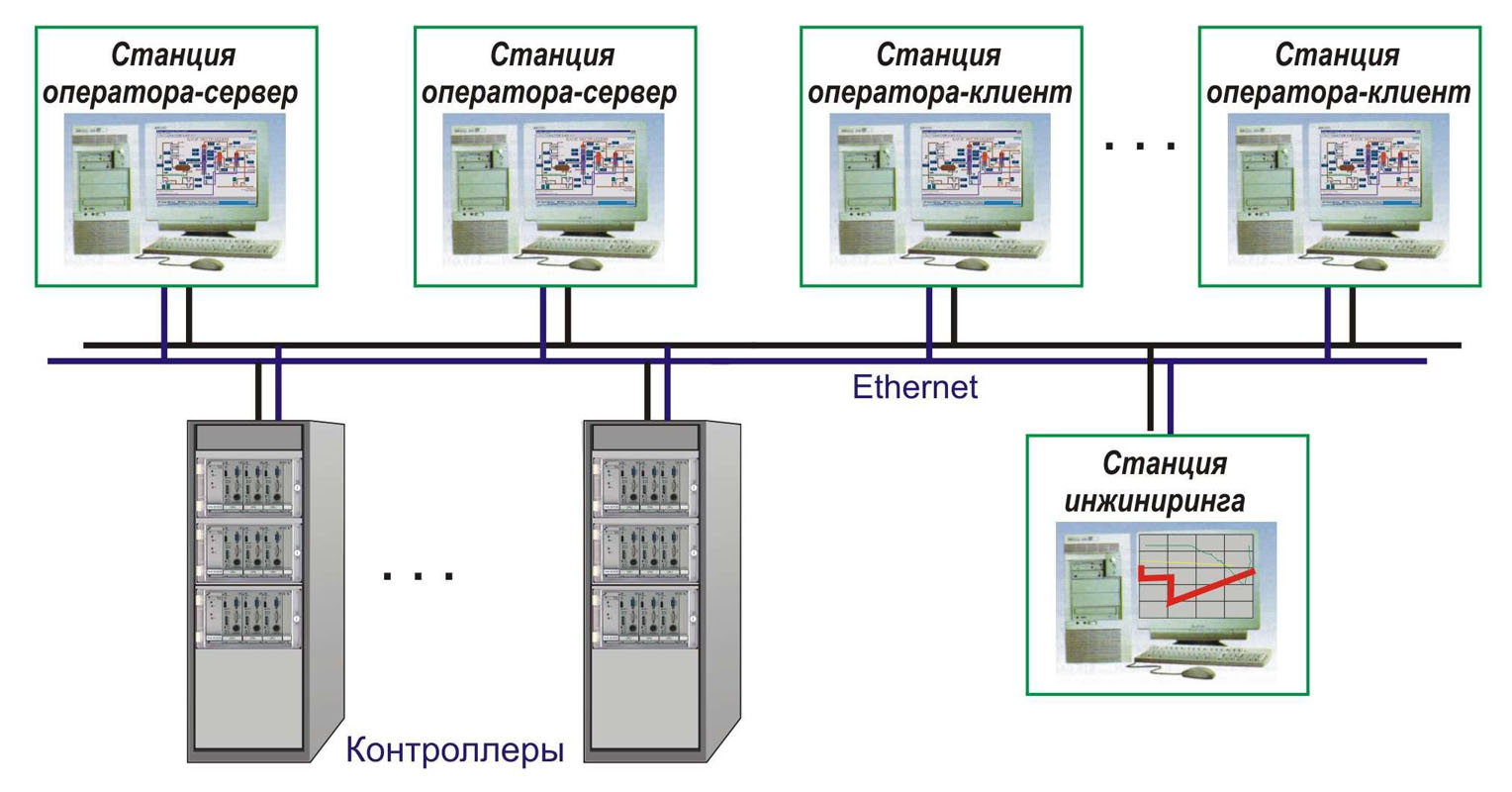

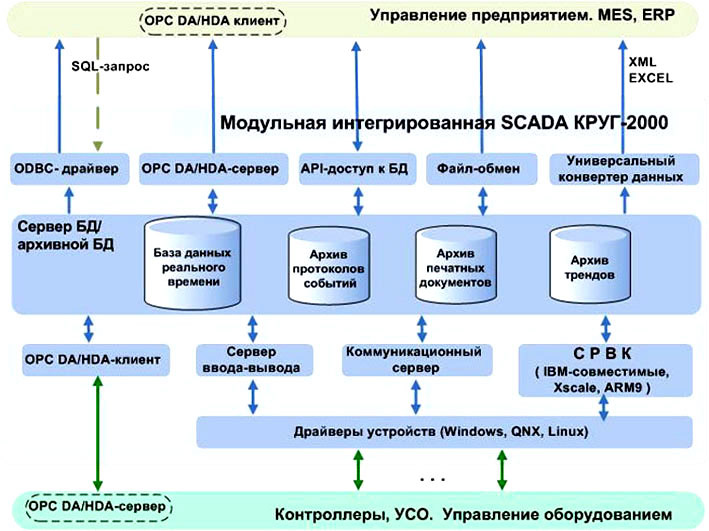

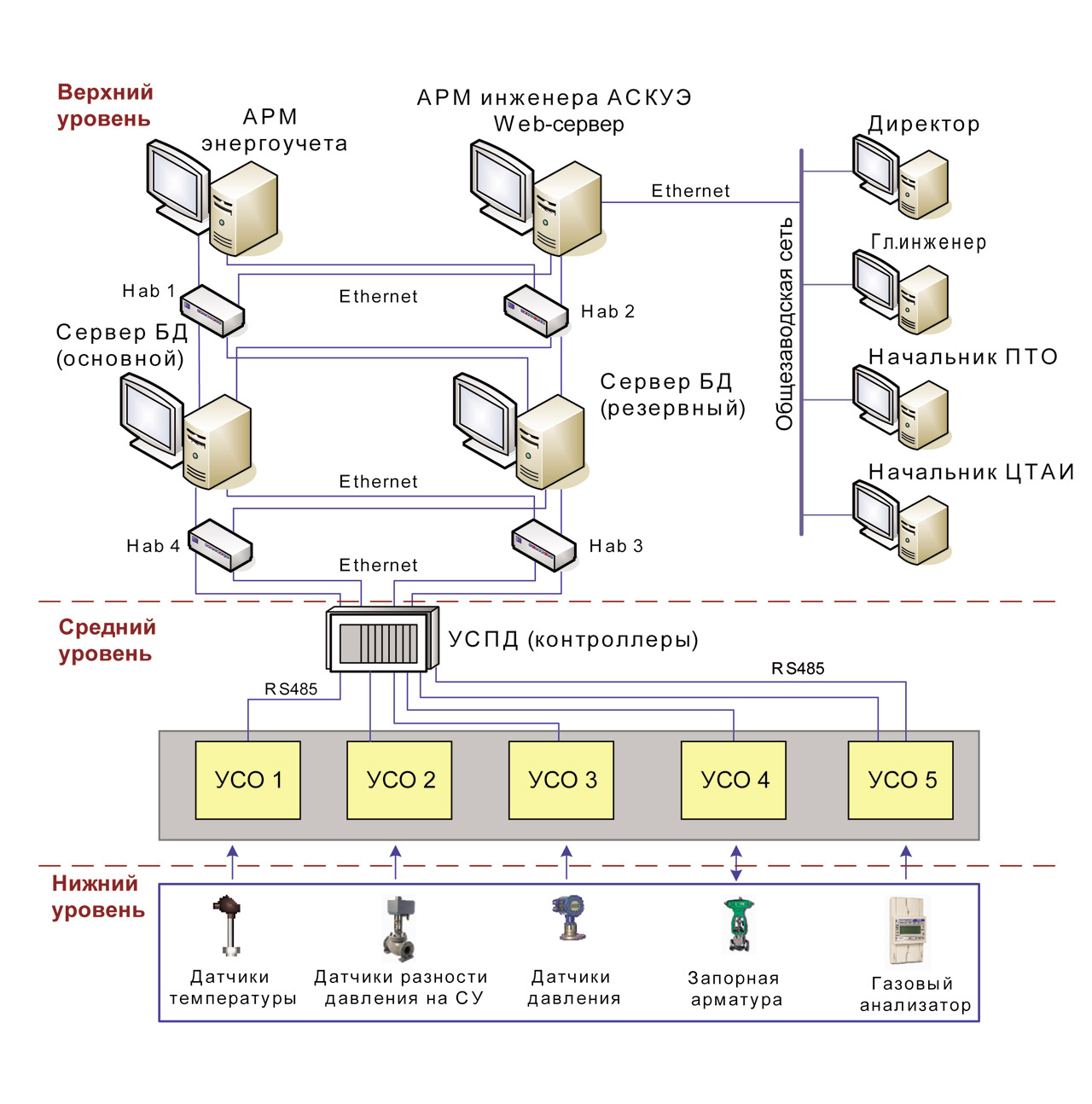

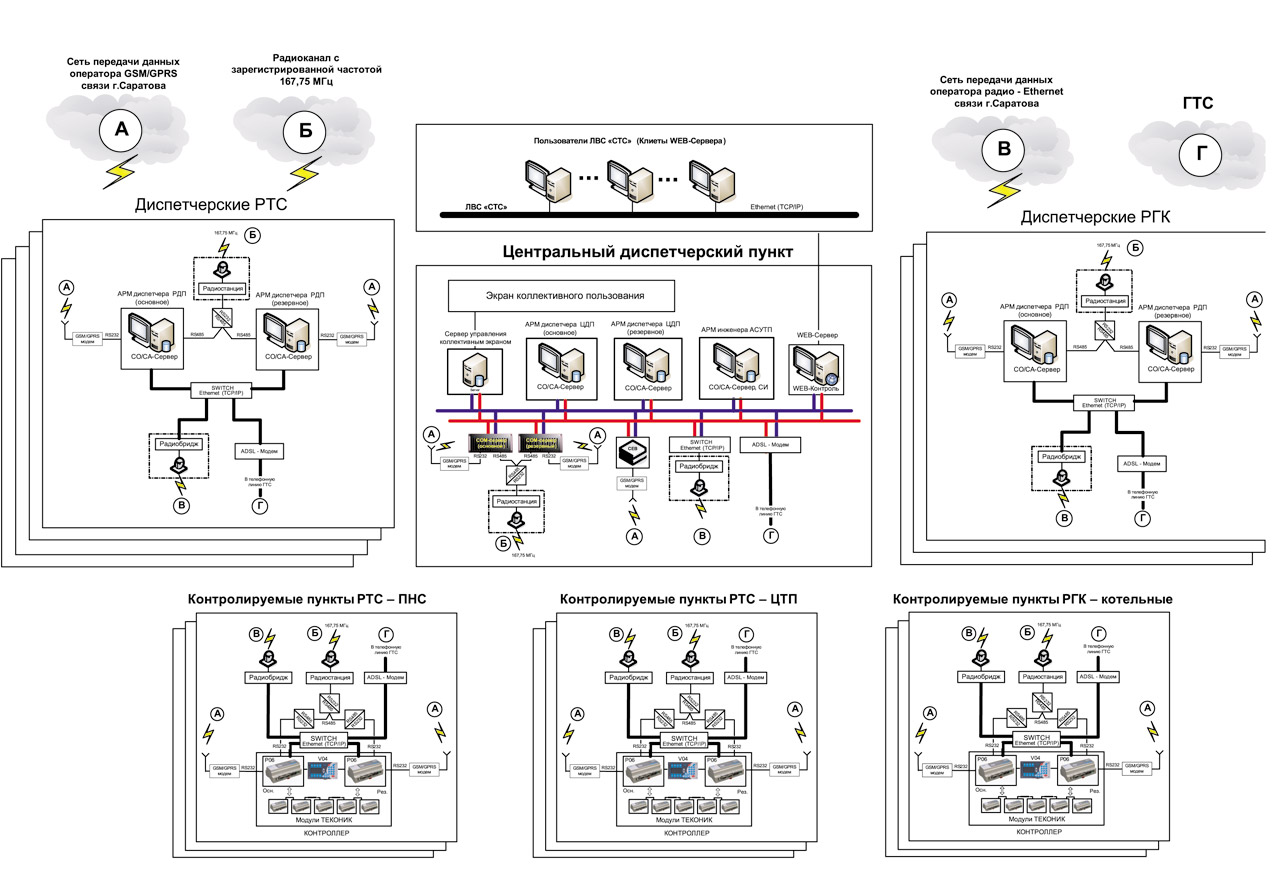

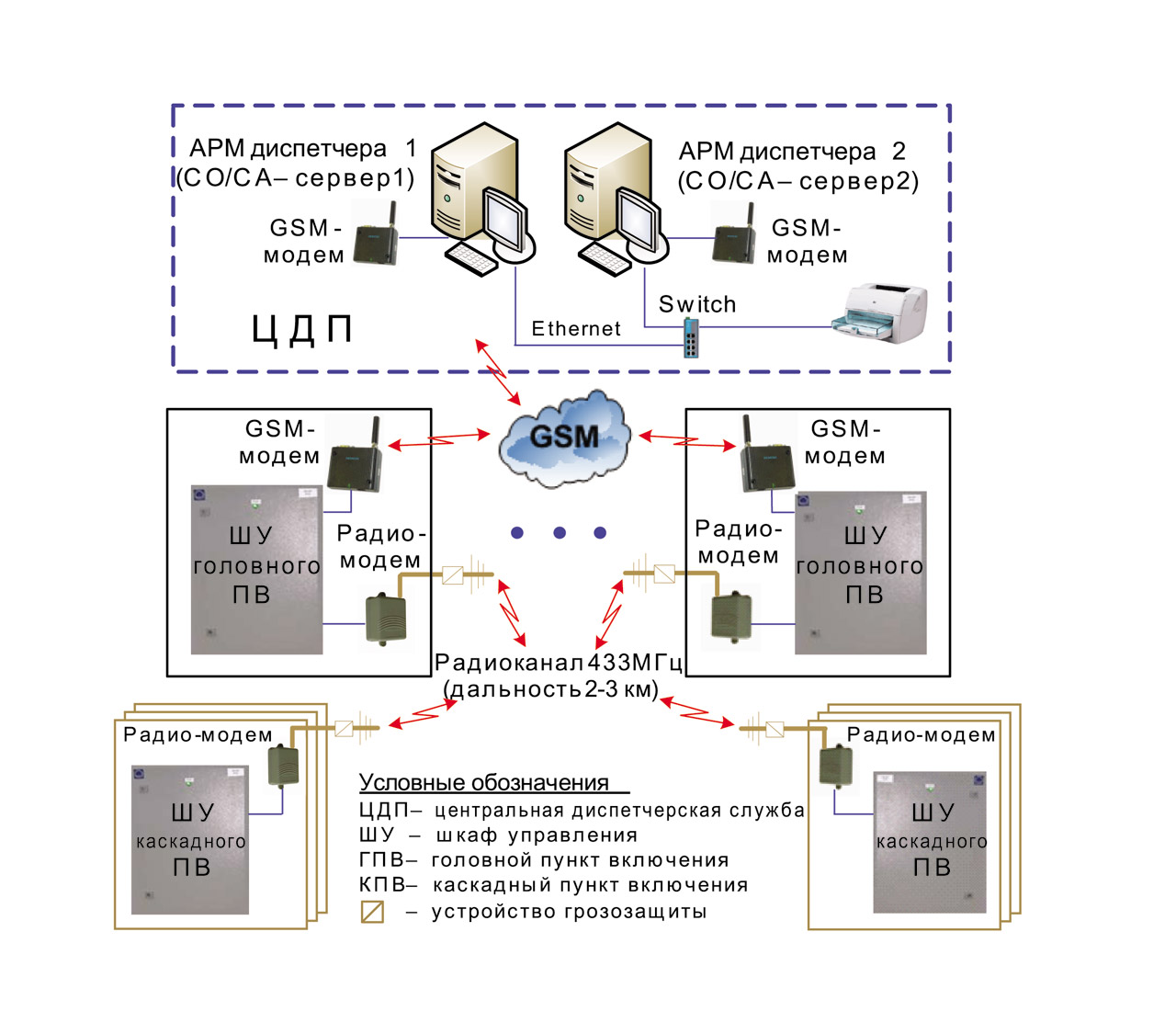

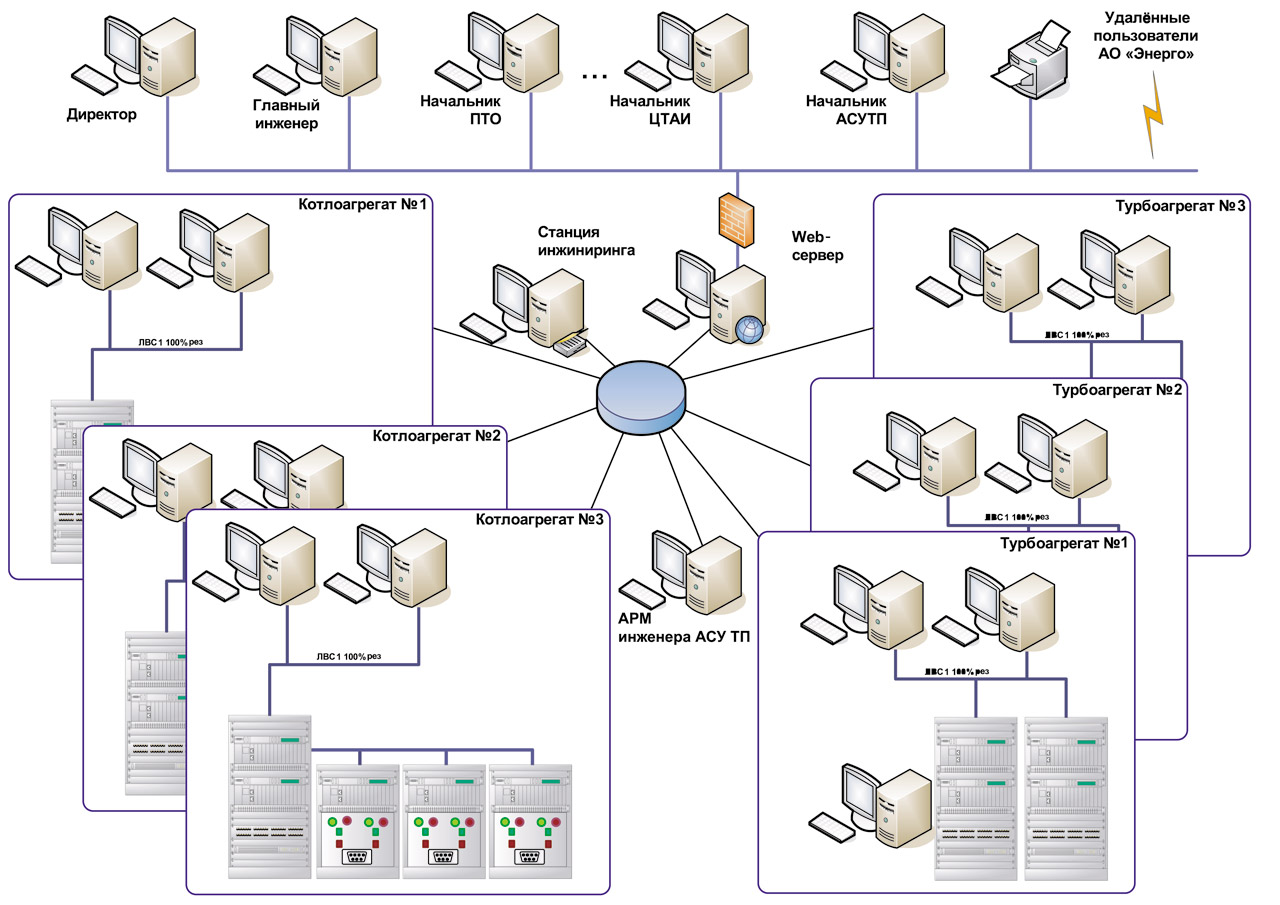

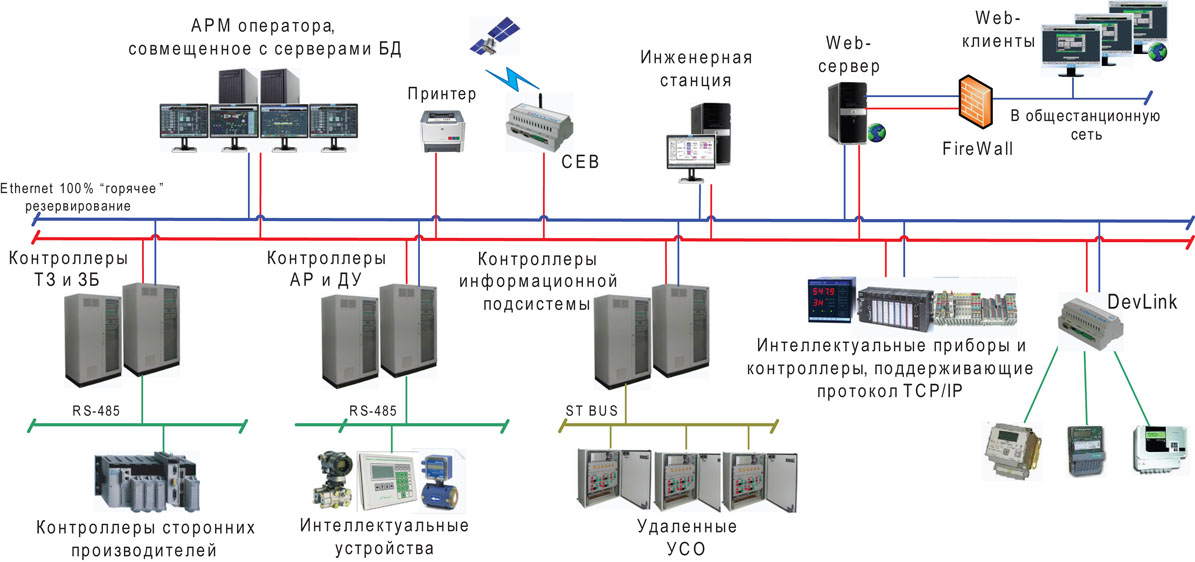

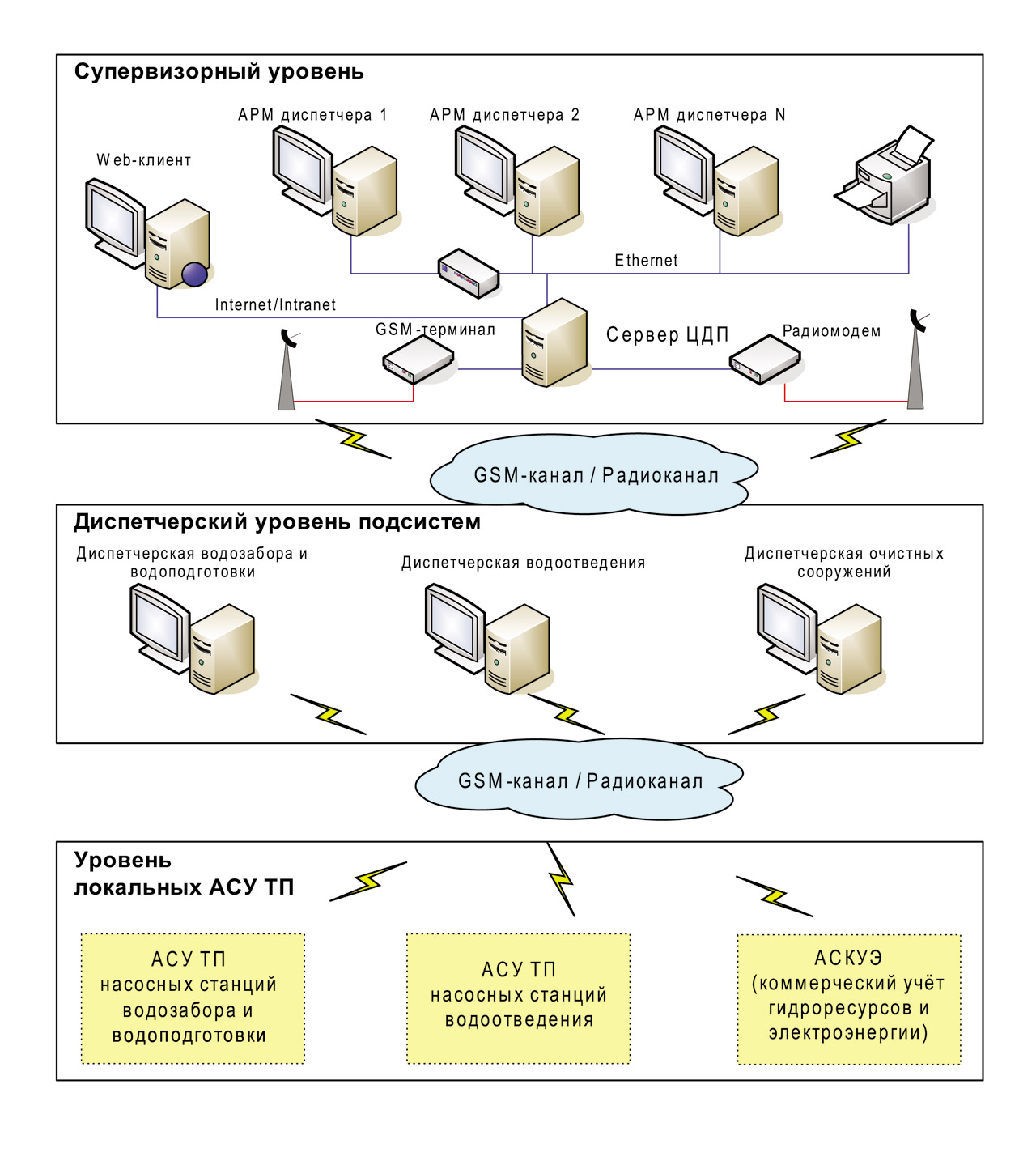

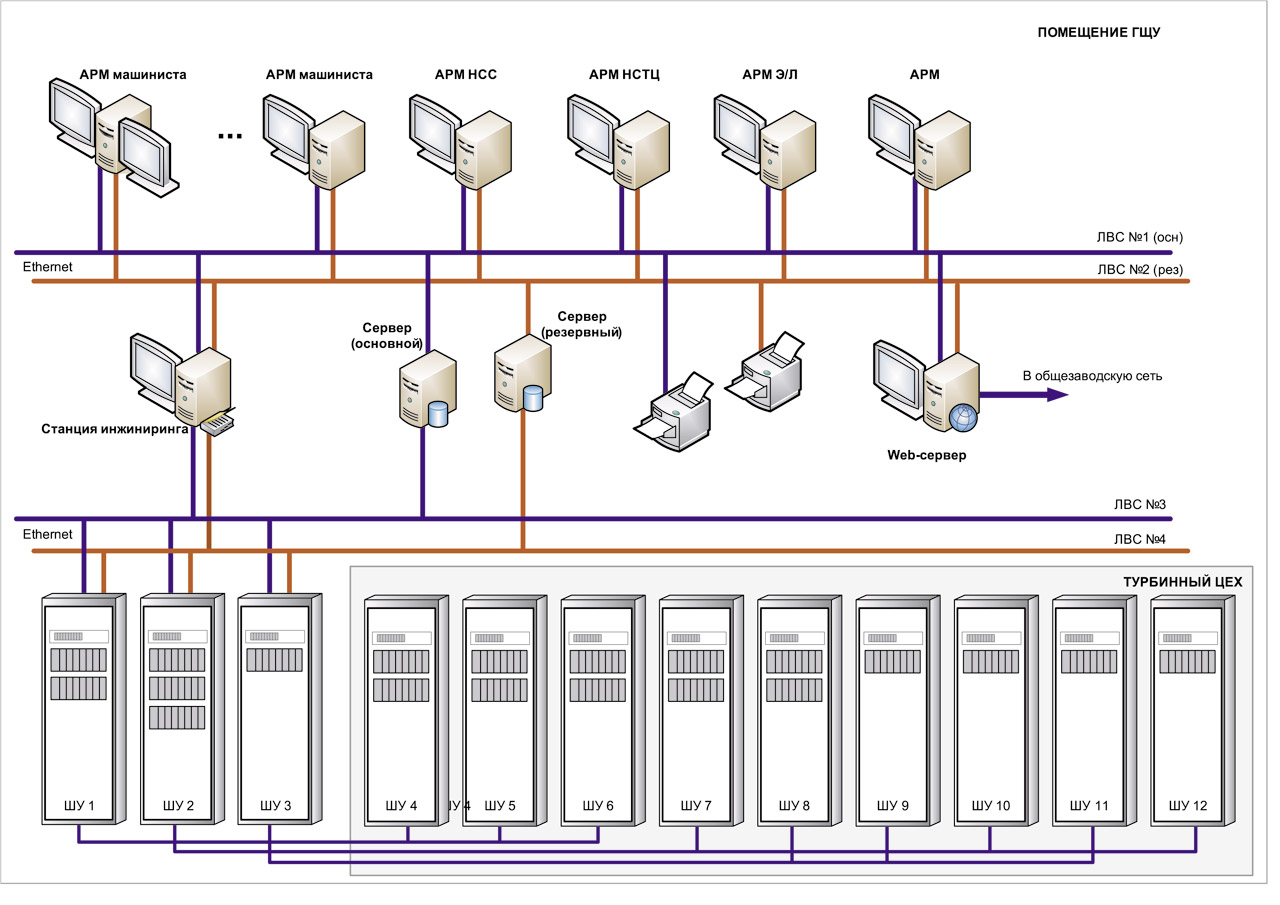

Архитектура


  • Создание систем с распределёнными базами данных
  • Динамический многосерверный доступ графических клиентов к различным группам серверов БД
  • Вывод обобщенной сигнализации с подключаемых серверов
  • Межсерверный обмен данными и связанными с ними событиями
  • Работа серверов базы данных со сторонними устройствами по интерфейсам Ethernet, RS485, RS232, USB и т.д.
Следствия:
  • Возможность построения от простых до сложных распределённых иерархических систем управления
  • Создание выделенных диспетчерских мест обобщенного контроля и управления оборудованием, цехом, предприятием
  • Большой выбор интерфейсов и протоколов для обмена данными с устройствами и программным обеспечением других производителей.

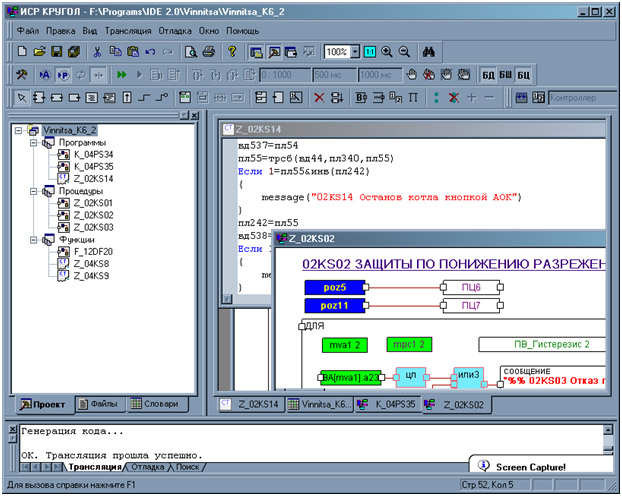

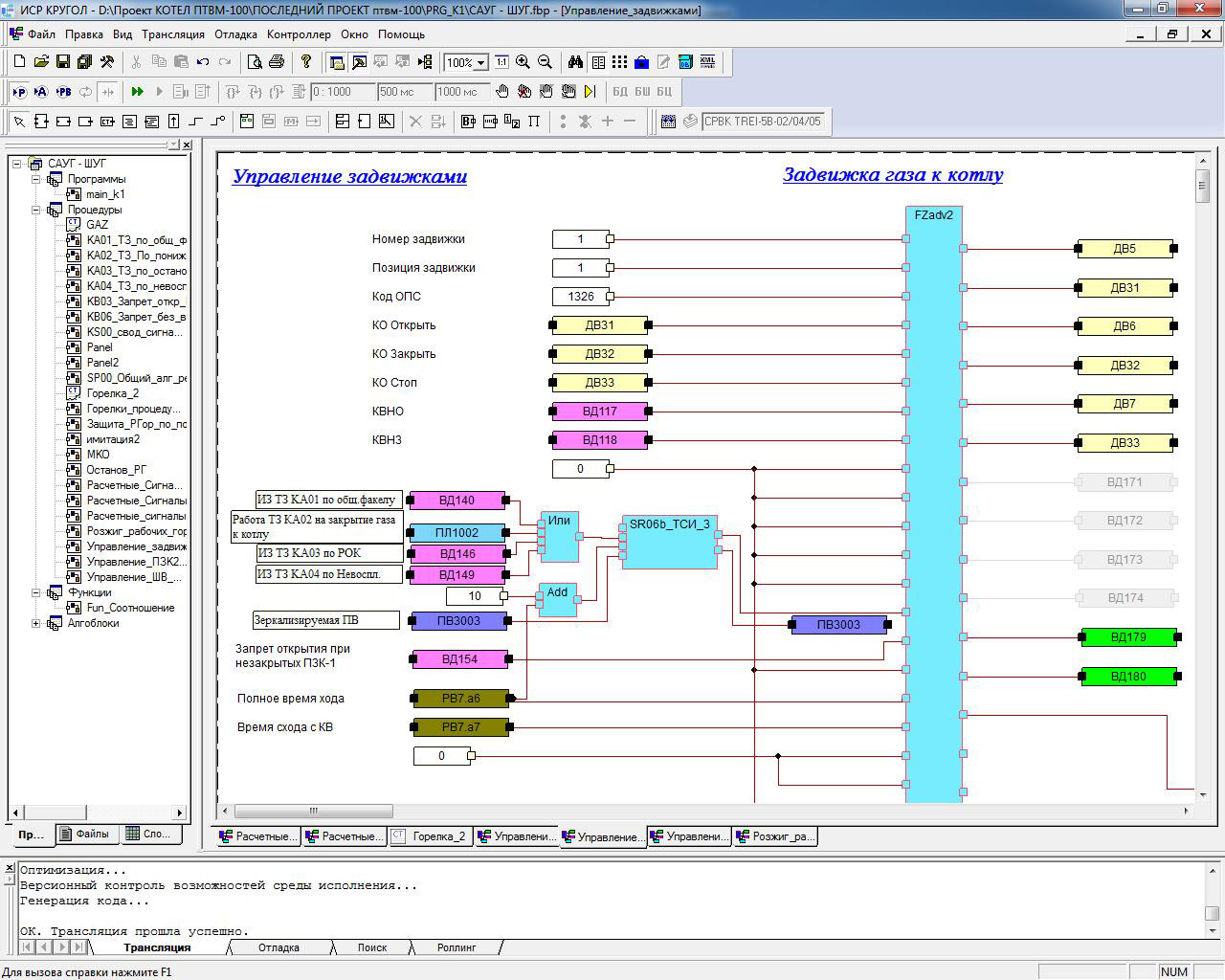

Средства создания и отладки пользовательских проектов


  • Объектно-ориентированный графический редактор и большая библиотека графических примитивов
  • Мастера создания базы данных и проектов. Библиотека изображений и шаблонов технологических объектов
  • Мощные средства отладки прикладного программного обеспечения
  • Редактирование базы данных в режиме реального времени
  • Обновление базы данных и прикладного ПО верхнего и нижнего уровня без останова системы.
Следствия:
  • Минимальные трудозатраты для настройки и отладки проекта
  • Простота выявления ошибок в проектах пользователя.

Библиотеки функций


  • Встроенные функции обработки переменных (обработки на достоверность, нарушение границ сигнализации, гистерезисы, скорость роста и т.д.)
  • Встроенные в переменные базы данных алгоритмы регулирования (более 10 шт.)
  • Функции управления и обработки данных (управление задвижками, двигателями и т.д., всего более 250 функций!)

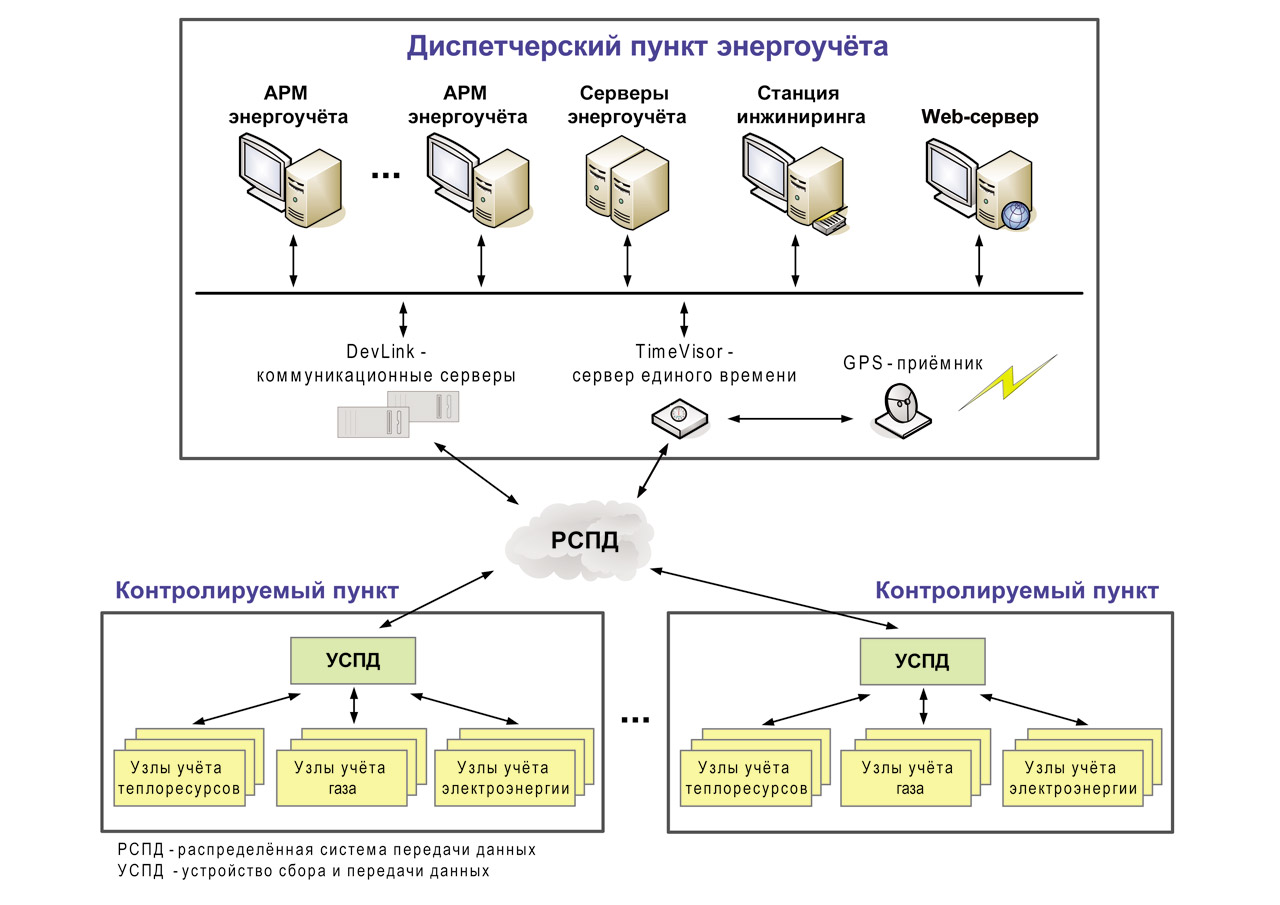

  • Функции для реализации систем коммерческого и технического учёта тепла, газа и нефтепродуктов
  • Возможность создания собственных (пользовательских) функций
  • Механизм создания функций Пользователя на языках C/C++ с возможностью их включения в библиотеку функций технологического языка КРУГОЛ™.
Следствия:
  • Возможность создания простых проектов без разработки прикладных программ
  • Отсутствие в большинстве случаев необходимости создания собственных функций управления единицами технологического оборудования (задвижками, клапанами, насосами и т.д.)
  • Сокращение трудозатрат на разработку прикладных программ.

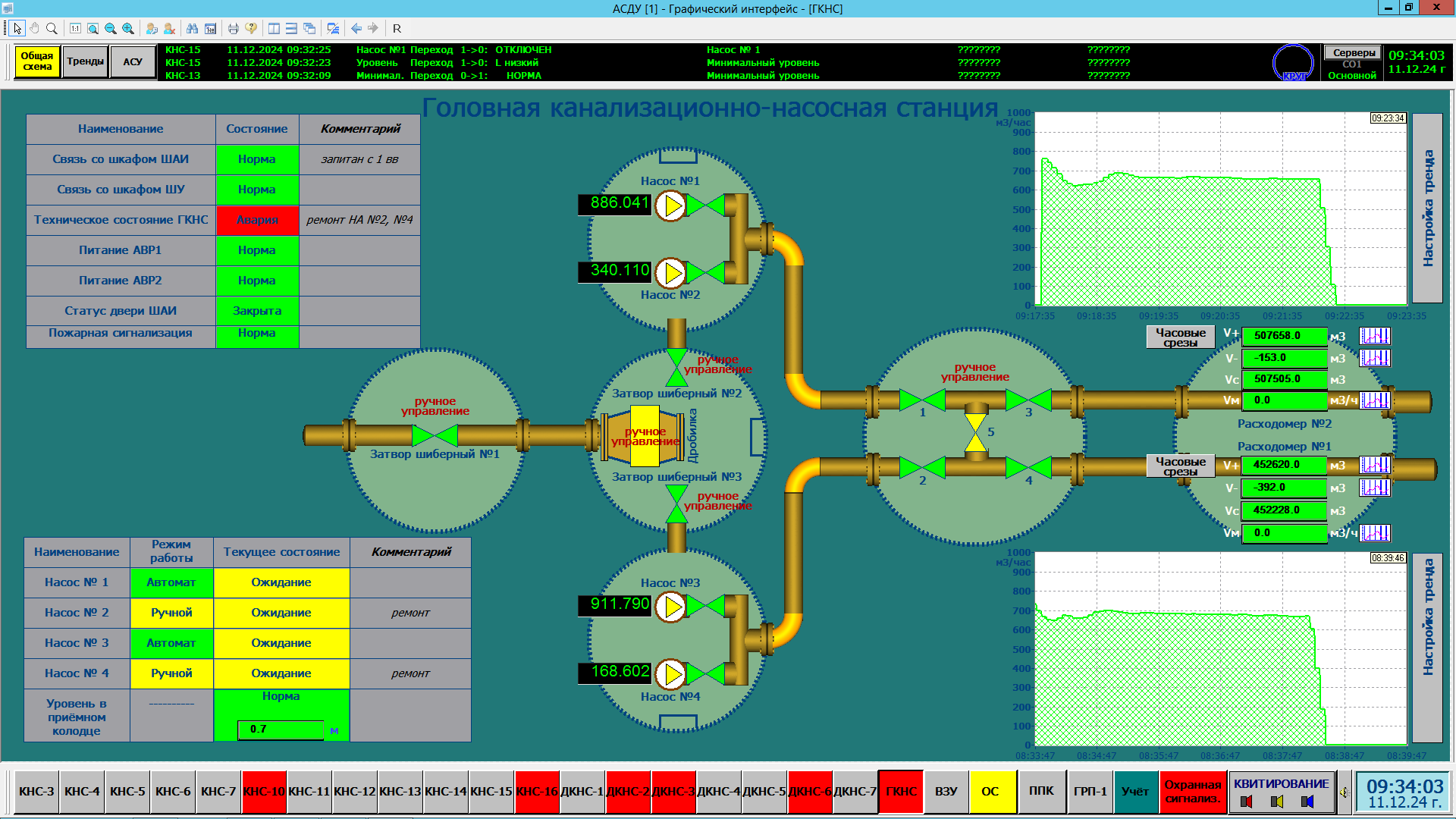

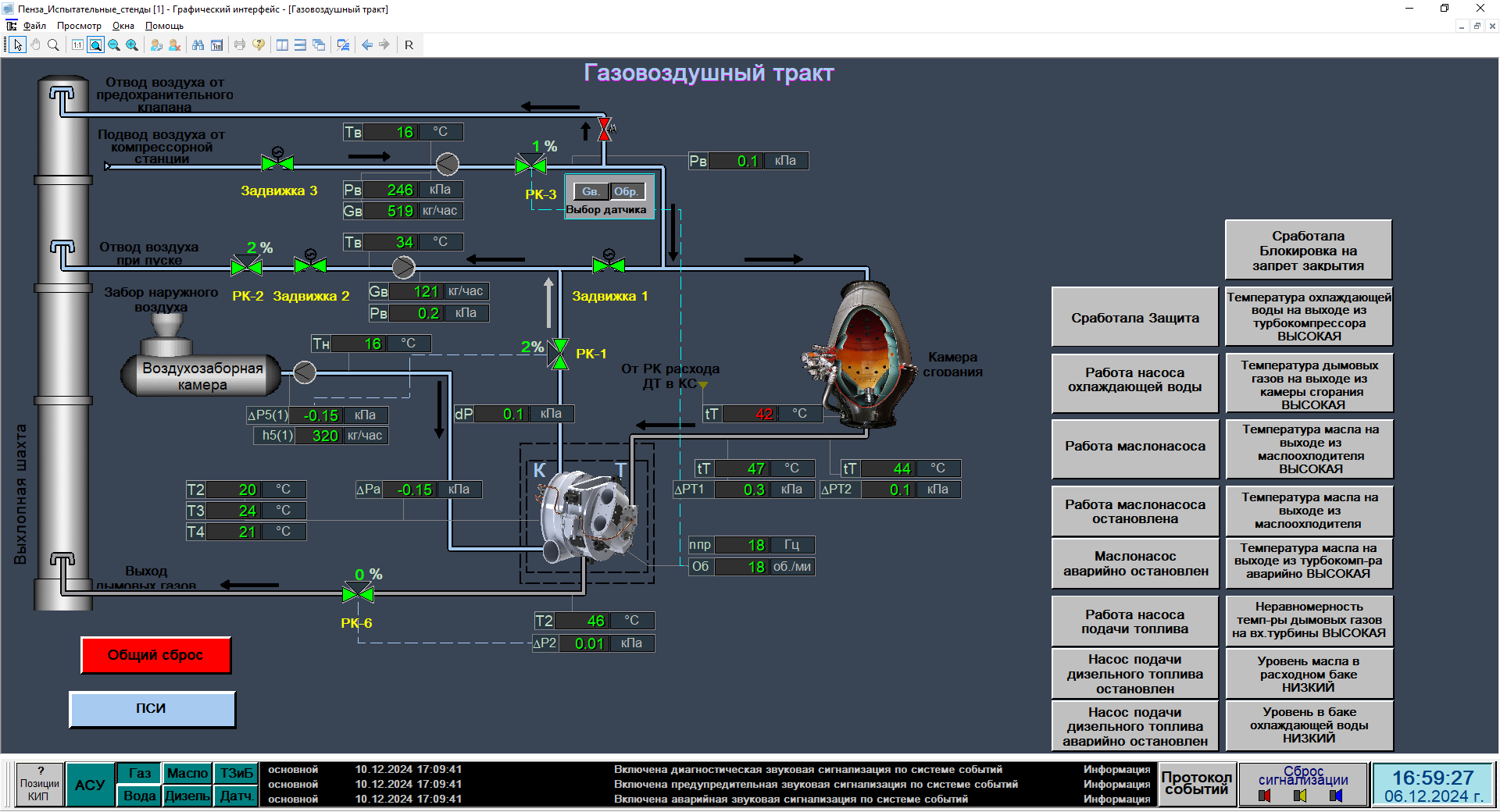

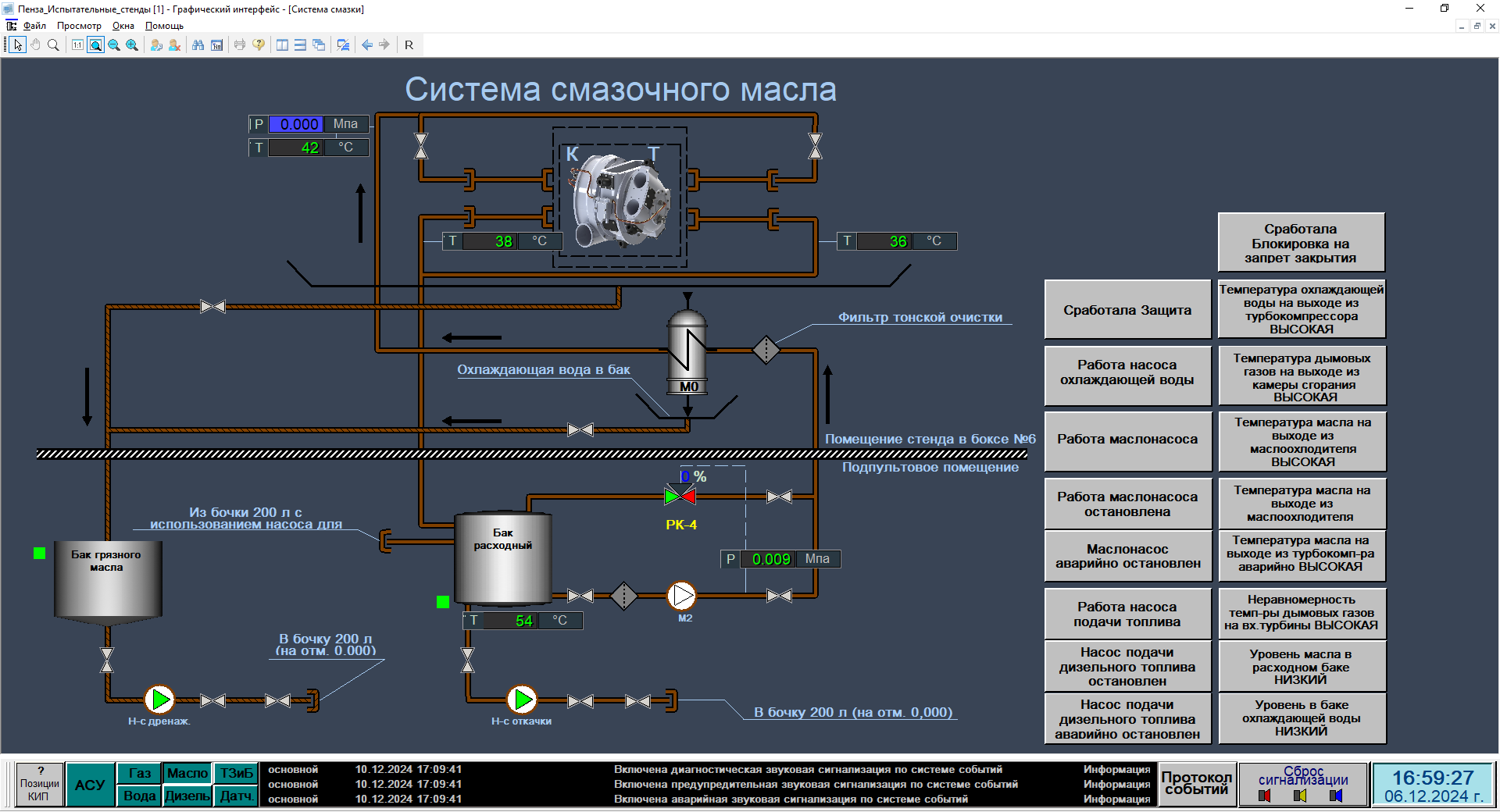

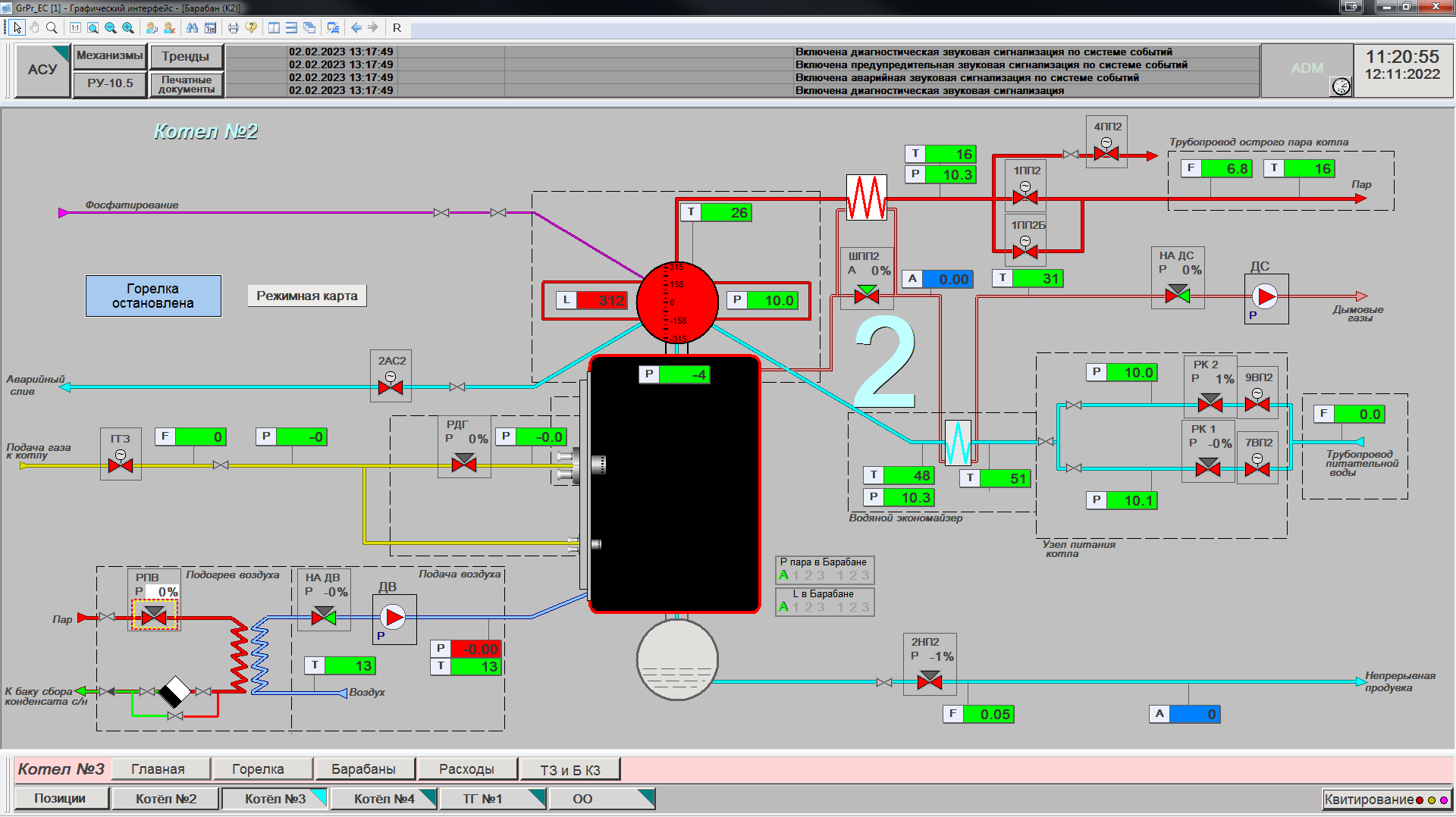

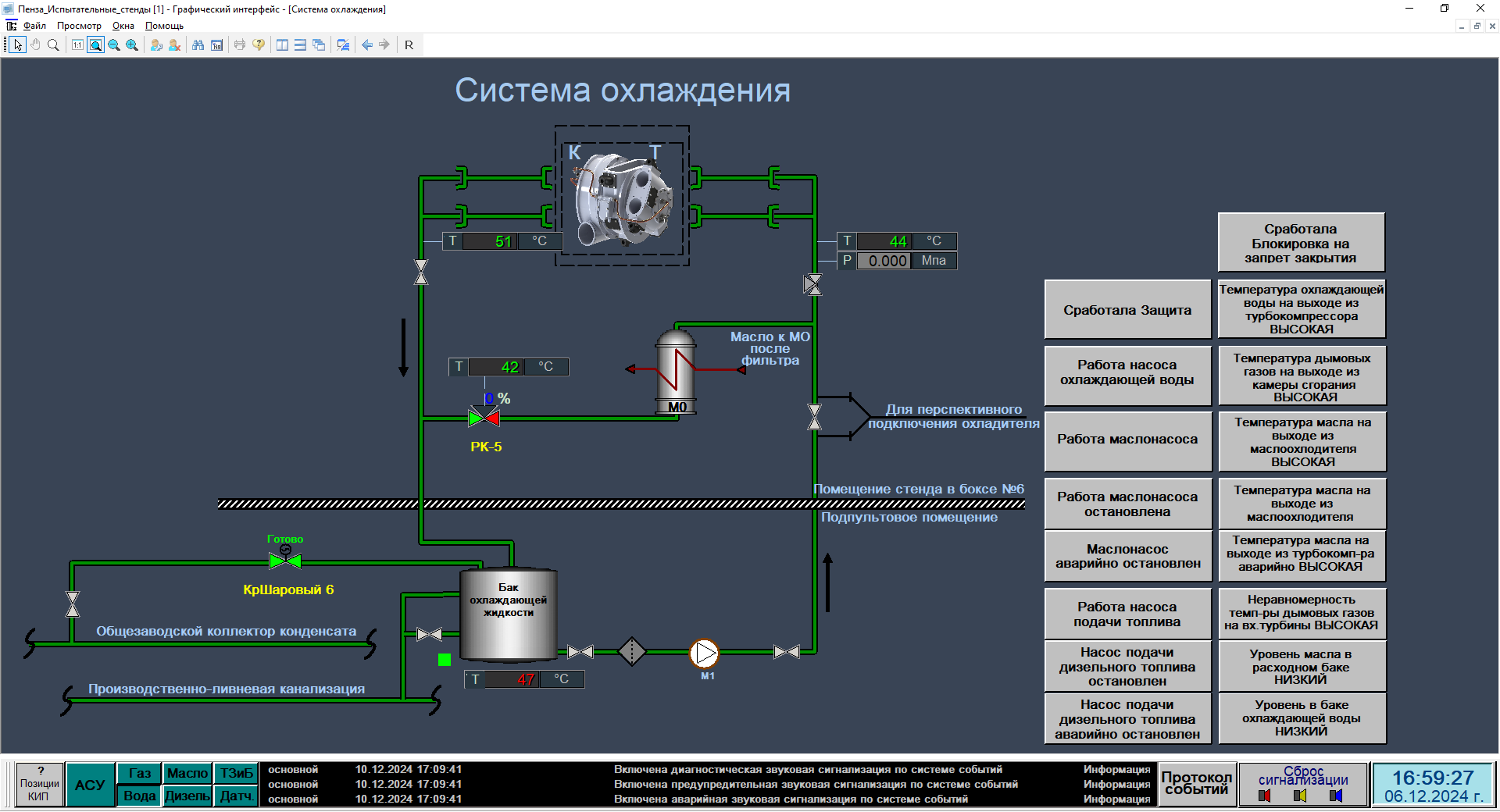

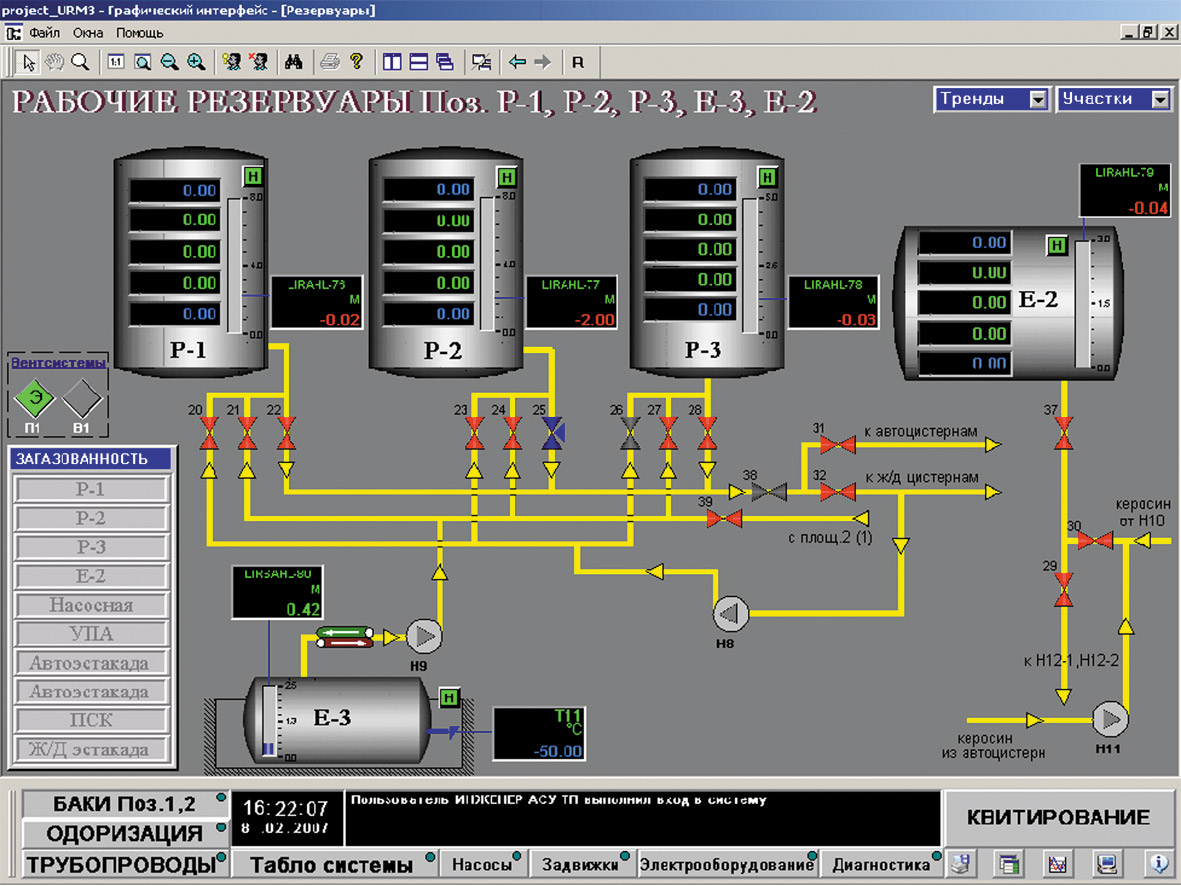

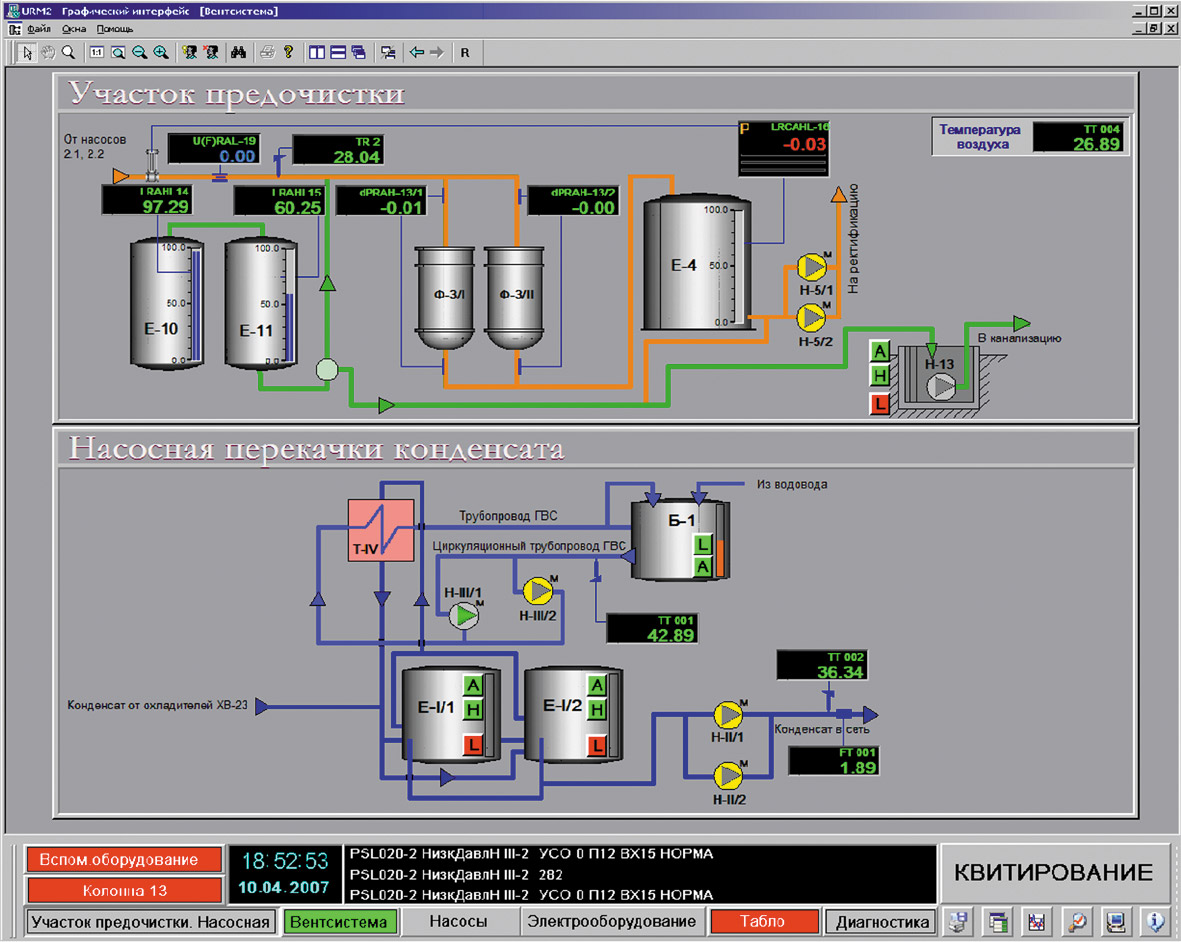

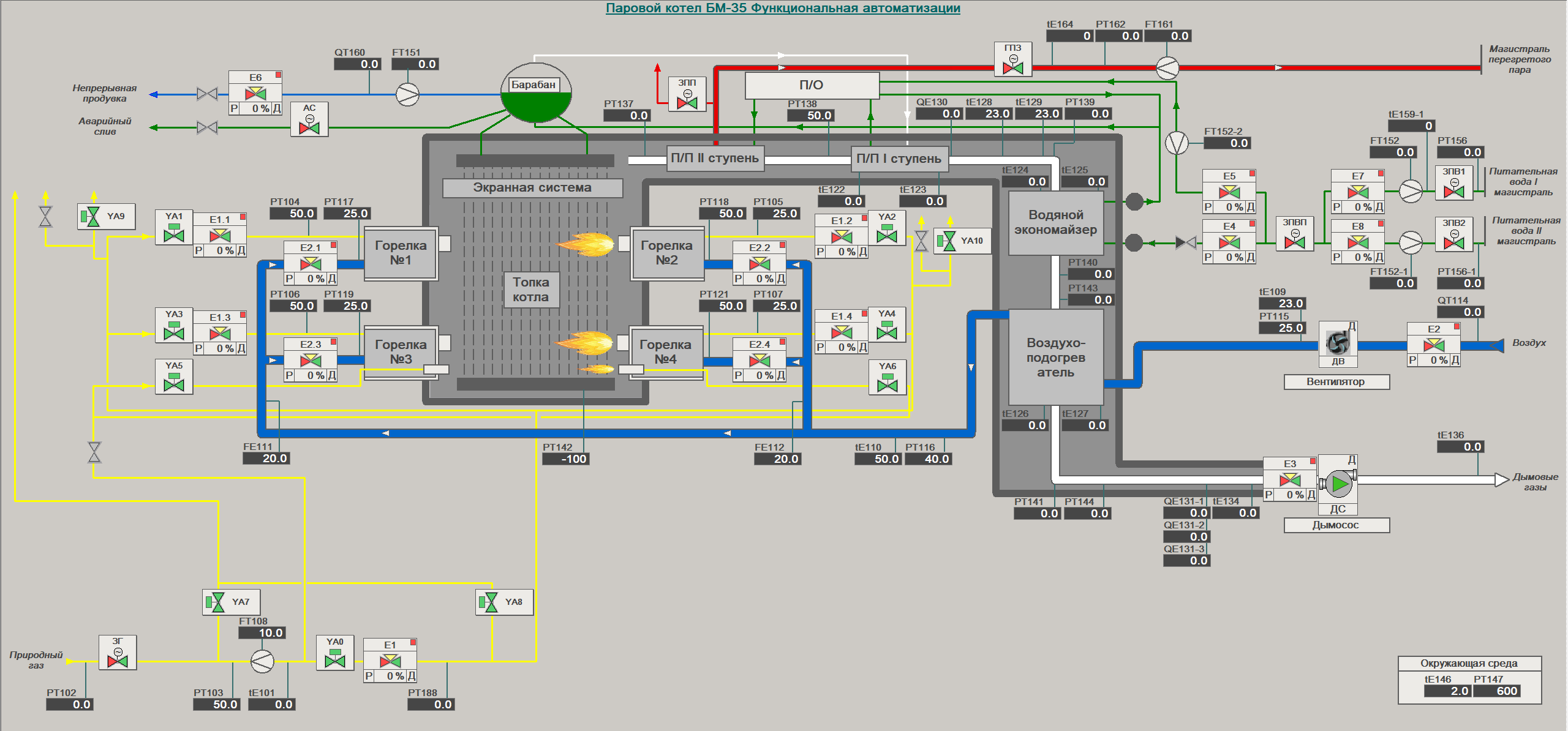

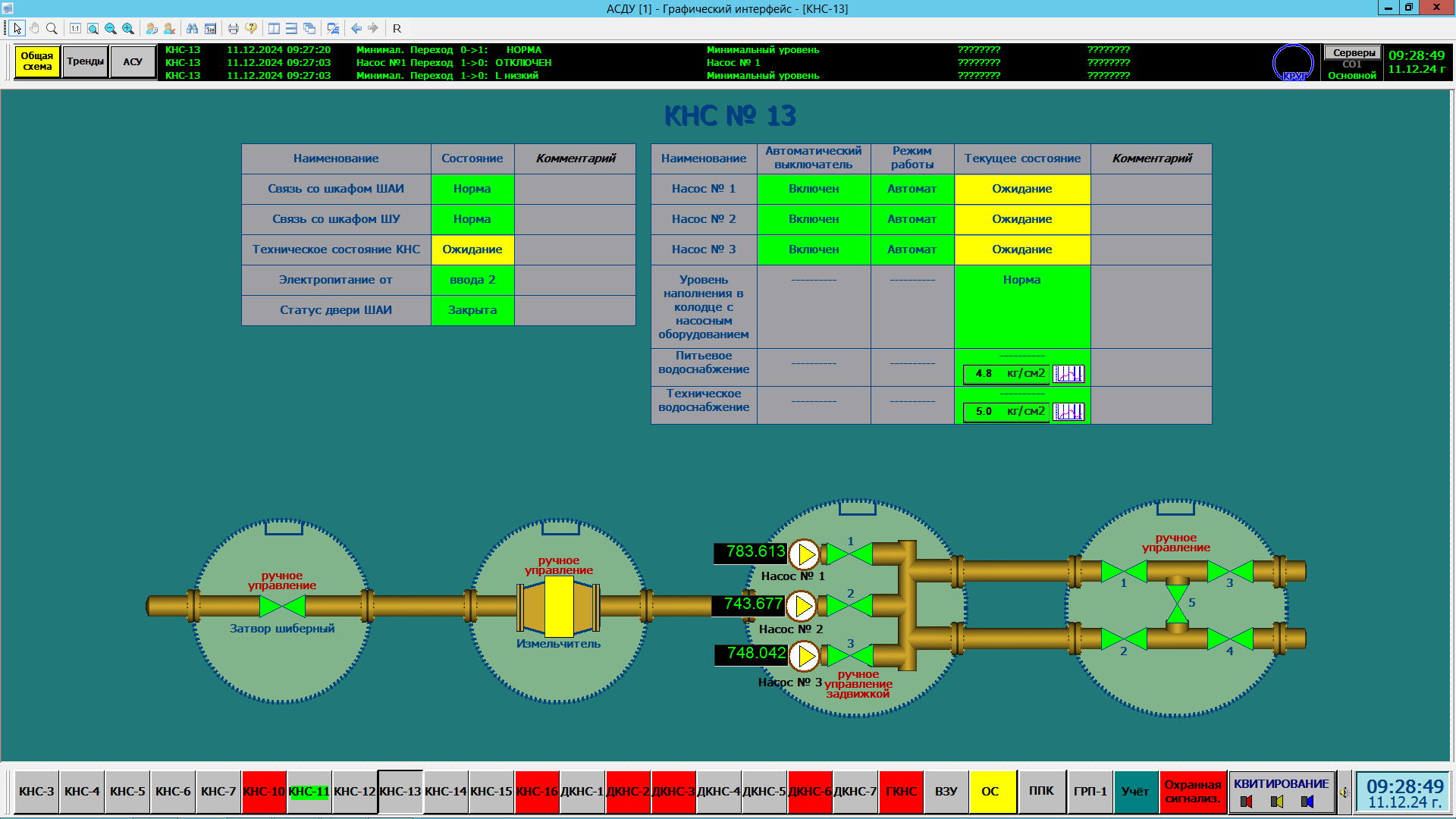

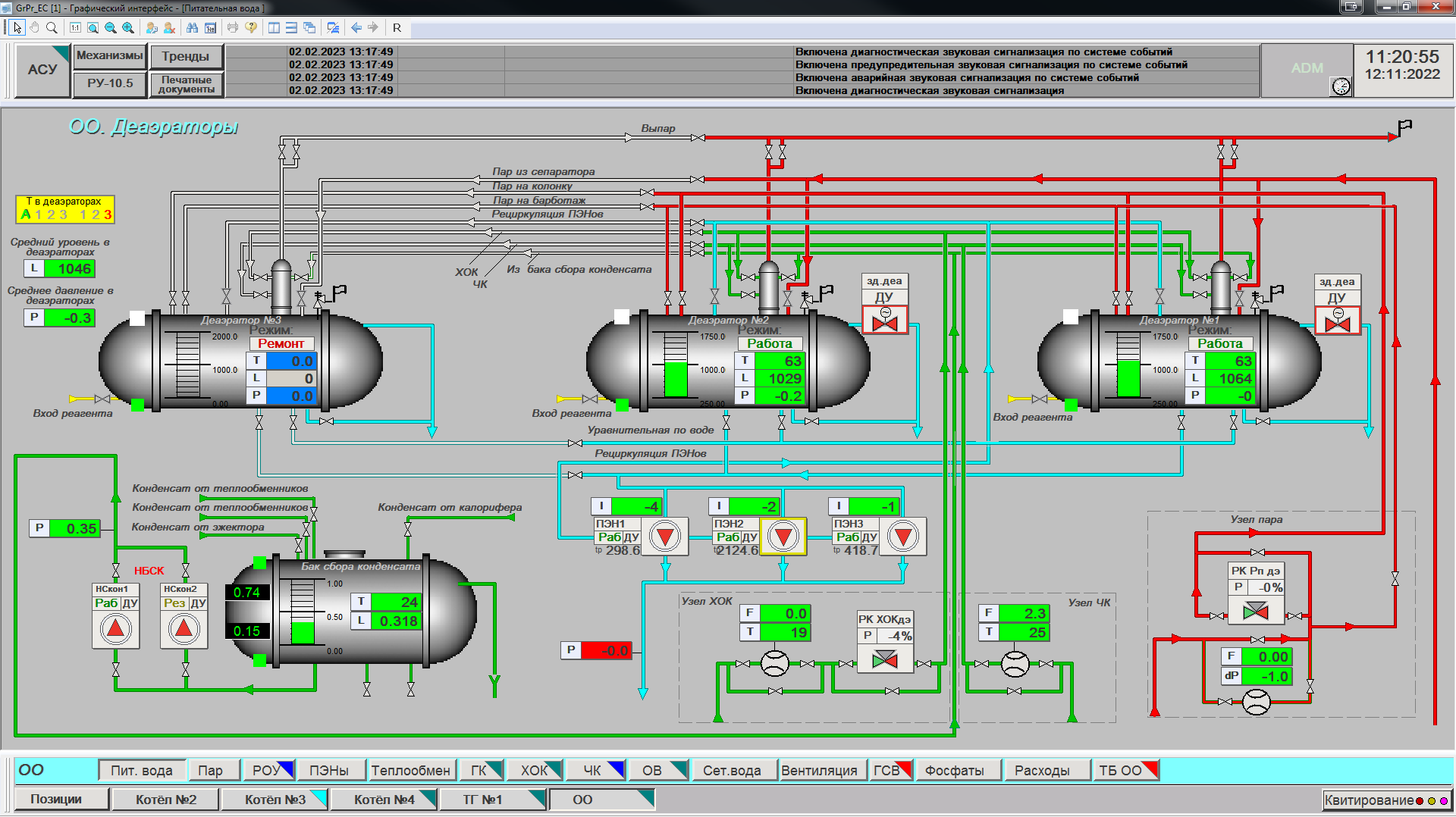

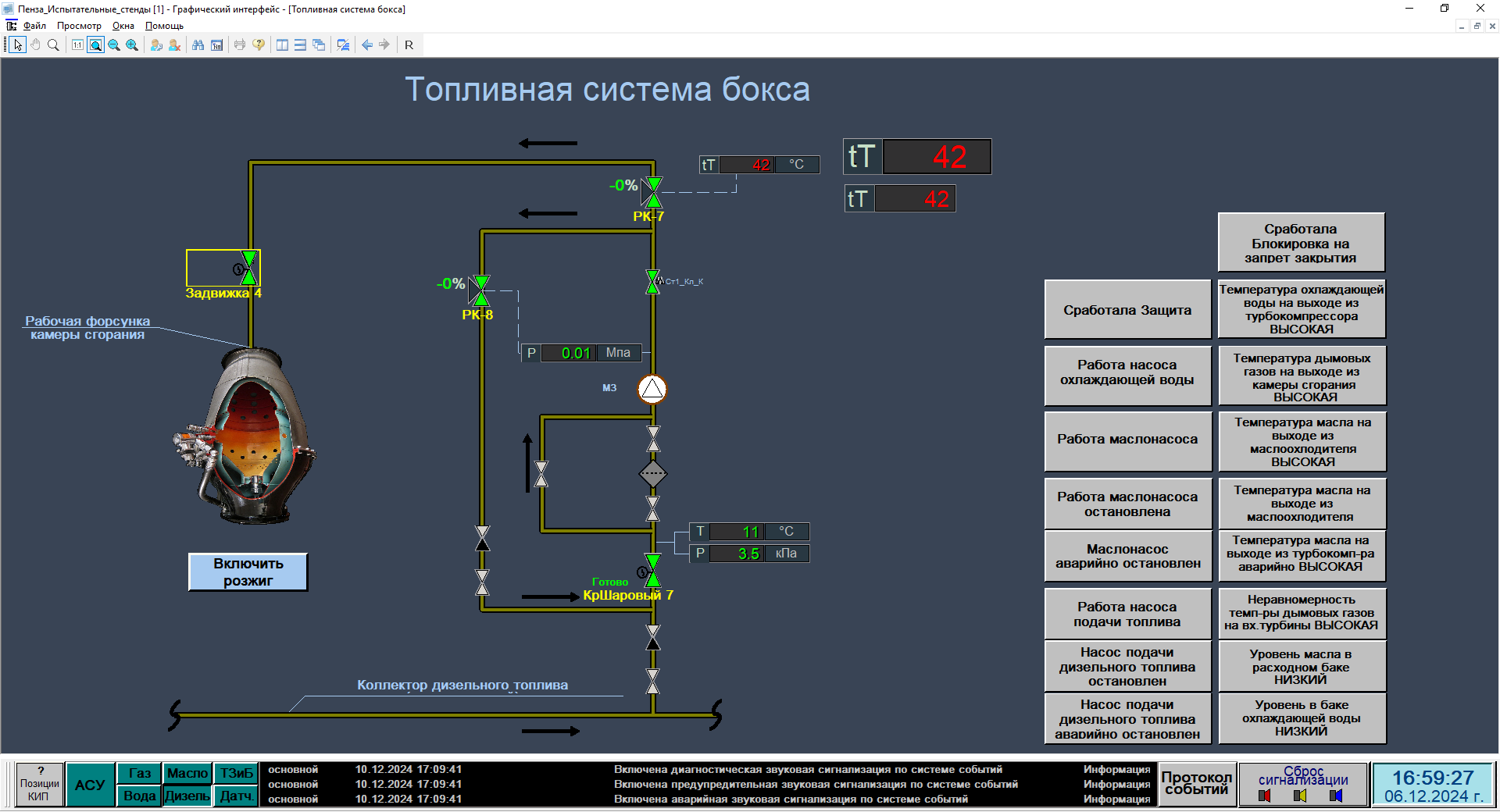

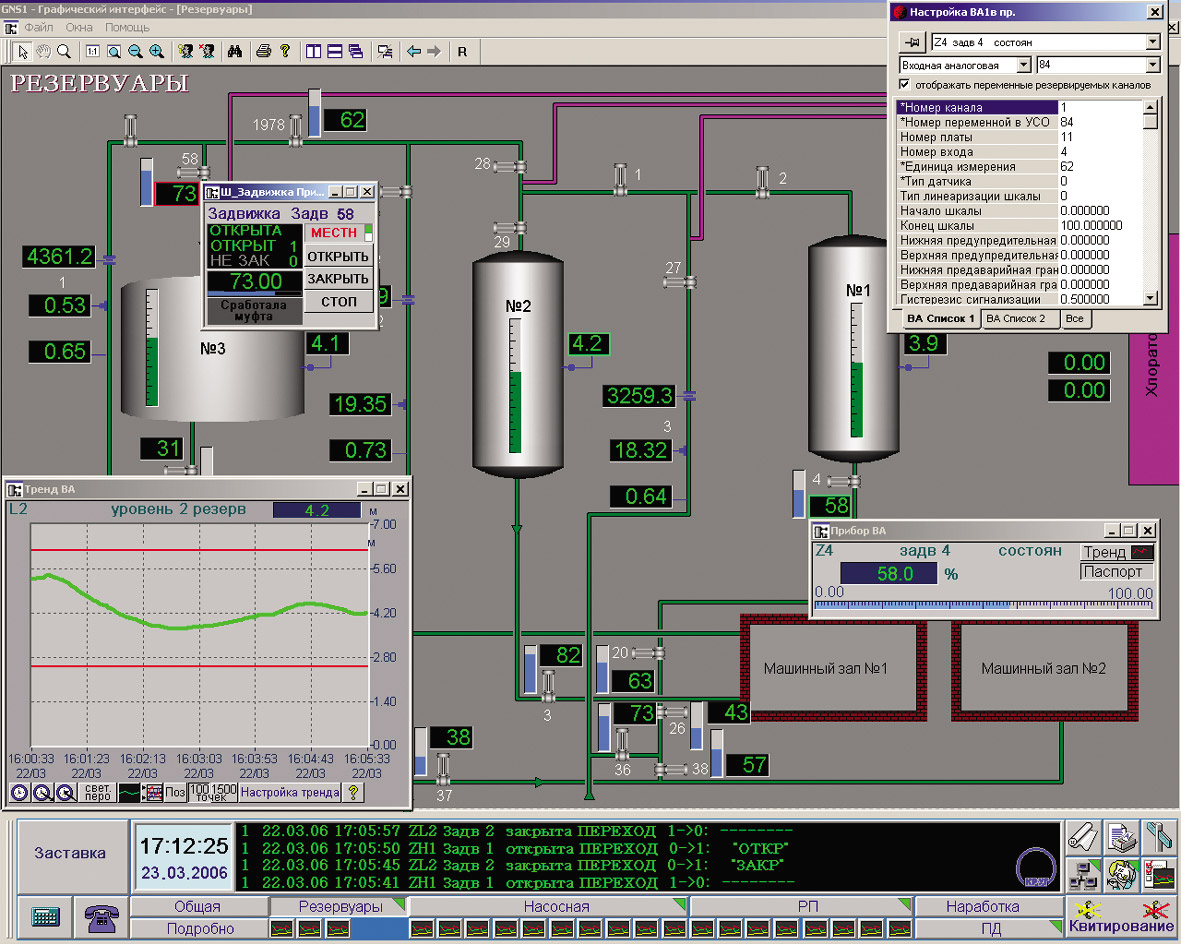

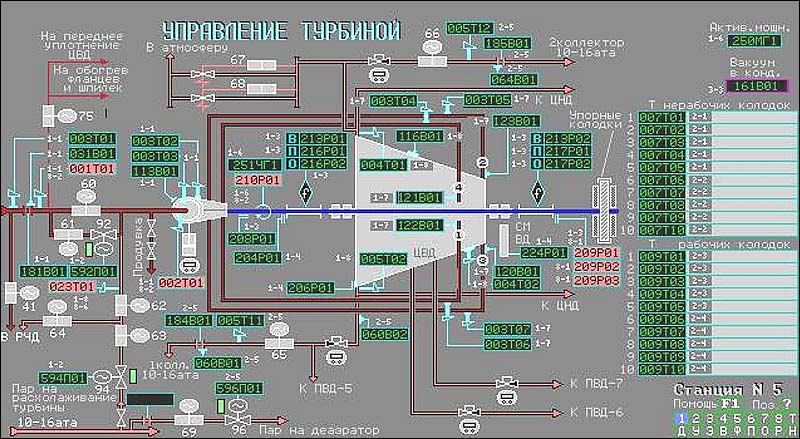

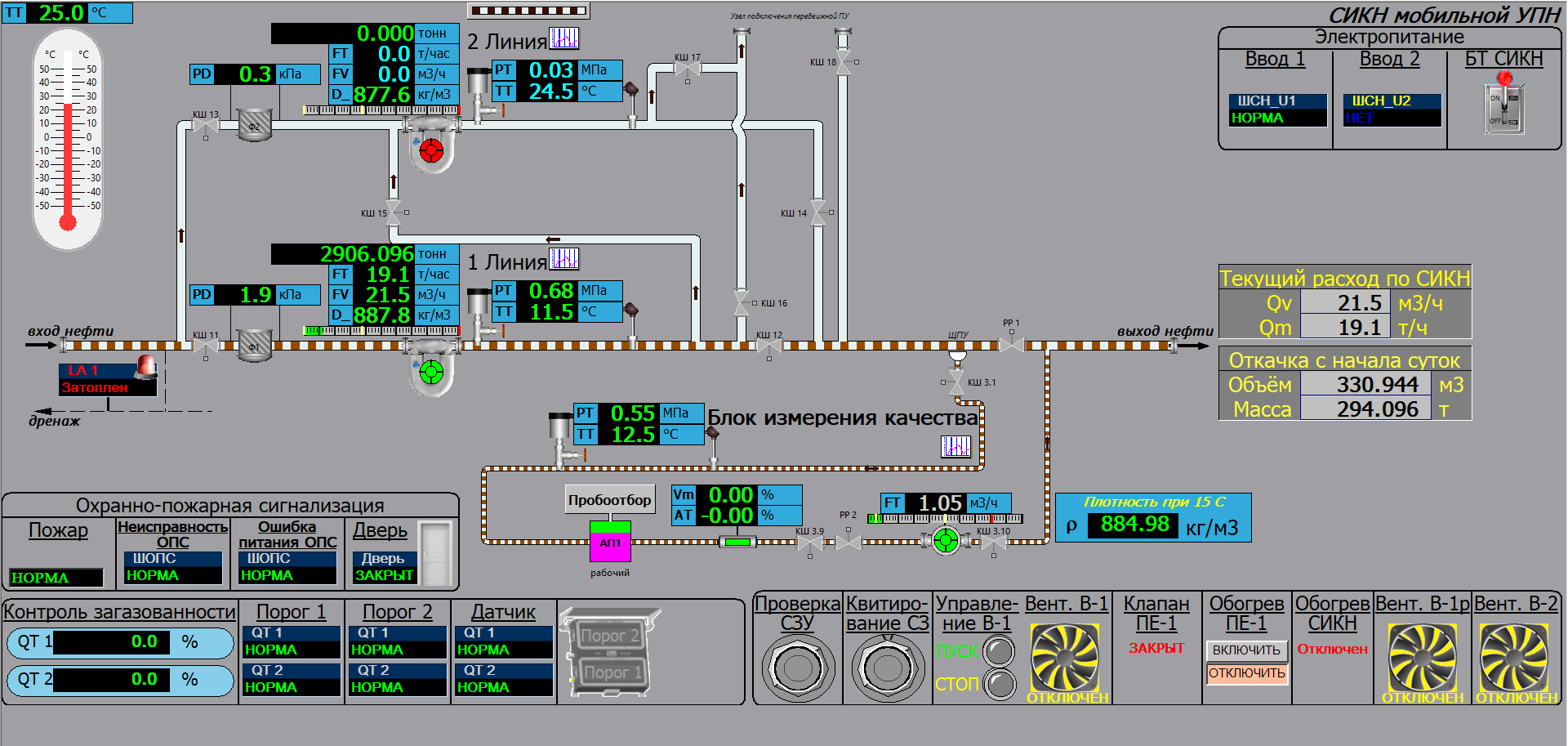

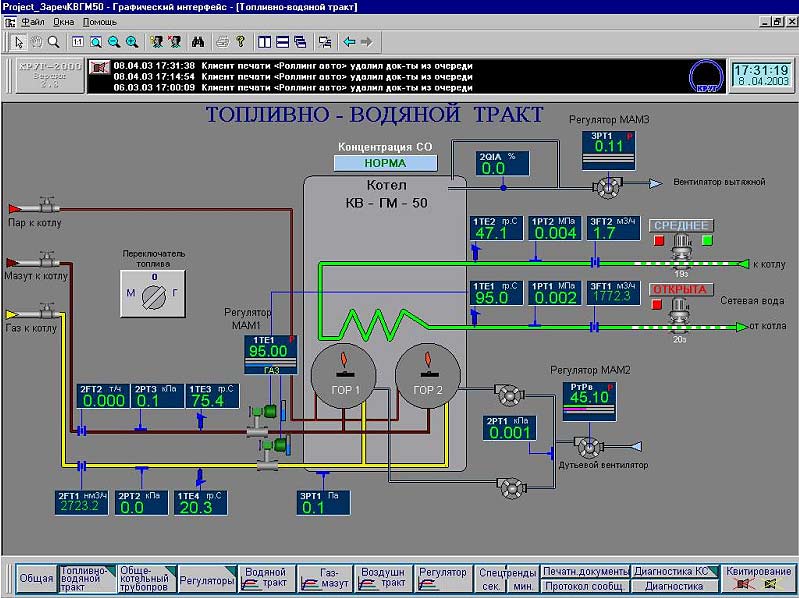

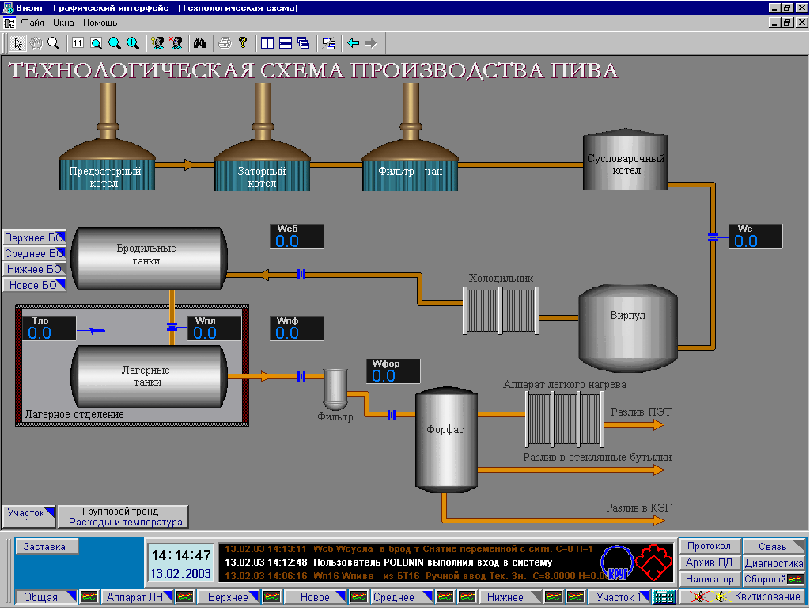

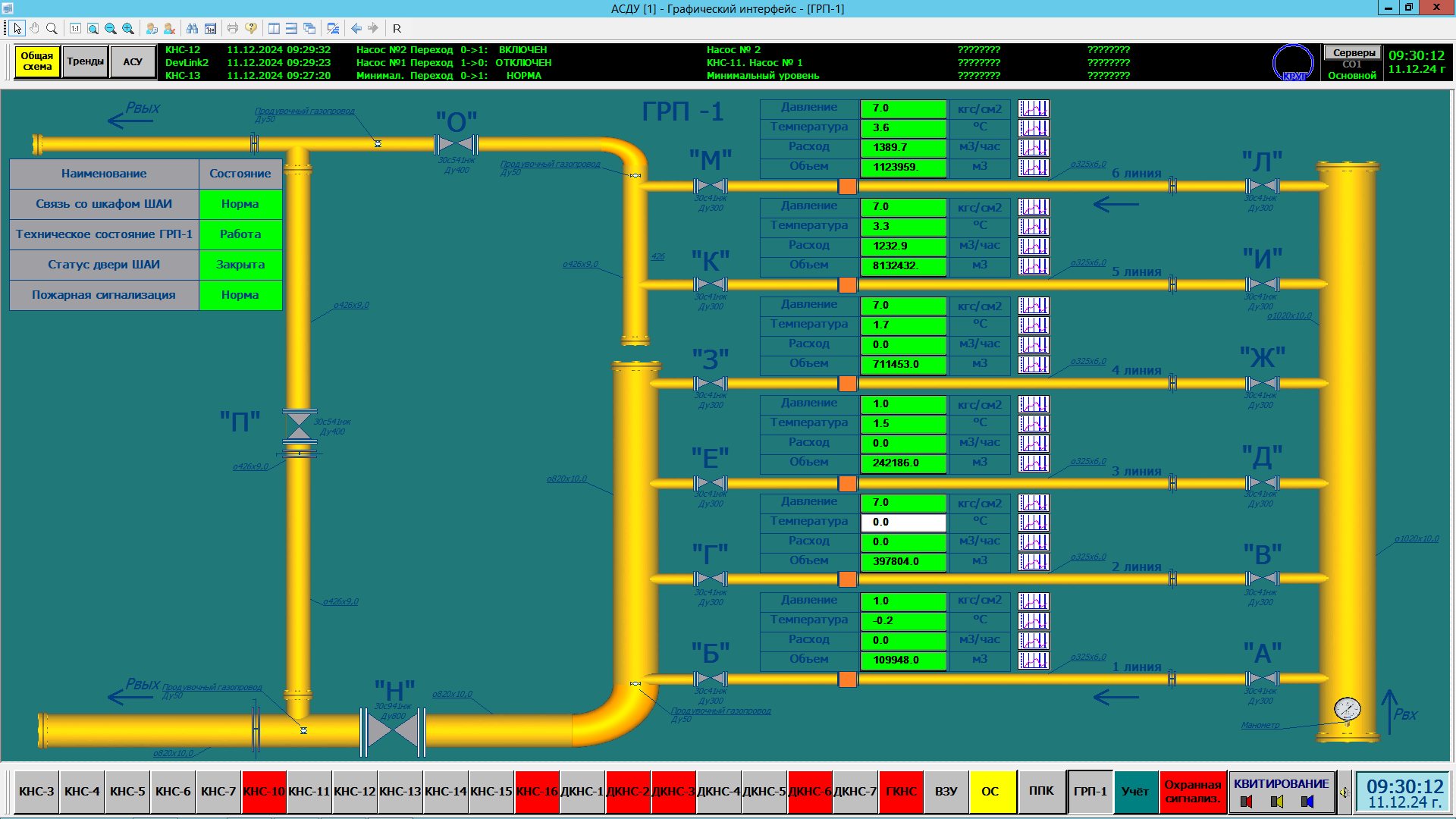

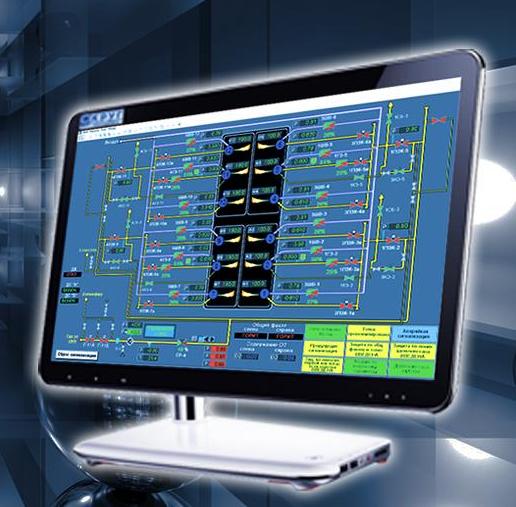

Графический интерфейс


  • Продвинутые (мощные) средства визуализации
  • Встроенный язык скриптов
  • Поддержка многомониторных режимов
  • Периодические и событийные тренды с дискретизацией от 1 мсек
  • Встроенные алгоритмы сжатия при отображении большого объёма данных в трендах
  • Отображение оперативных и исторических данных в одном тренде
  • Многоуровневая световая и звуковая сигнализация по событиям и состоянию параметров БД
  • Гибкая система фильтрации событий

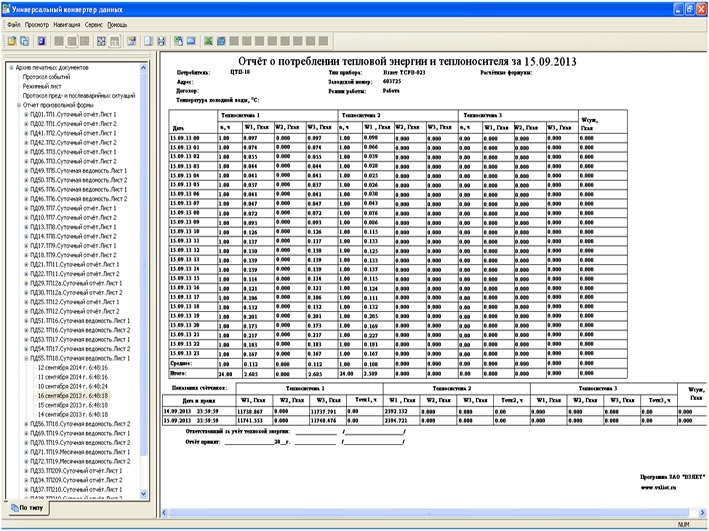

  • Подсистема генерации отчётов.
Следствия:
  • Возможность создания современного, гибкого, интуитивно понятного интерфейса
  • Соответствие требованиям широкого спектра отраслевых стандартов по визуализации в автоматизированных системах.

Система единого времени


  • Синхронизация таймеров всех устройств АСУ ТП (серверы, станции, контроллеры), в том числе с использованием GPS и ГЛОНАСС
  • Организация коррекции времени абонентов системы как от Сервера единого времени, так и Серверами базы данных.
Следствия:
  • Возможность точного восстановления последовательности событий на всех уровнях системы на любой момент времени.
