Интегрированная автоматизированная система комплексного  учета энергоресурсов (ИАСКУЭ)

Узлы учета энергоресурсов (вода, пар, газы, электроэнергия) объектов энергетики, ЖКХ и промышленных предприятий.

Цели и задачи

  • Обеспечение эффективного оперативного контроля за рациональным использованием всех видов энергоресурсов
  • Минимизация производственных и непроизводственных затрат энергоносителей, уменьшение размеров разбаланса отпуска и потребления энергоресурсов по основным направлениям их использования
  • Упорядочивание взаимных финансовых расчётов за отпуск/потребление энергоносителей
  • Сокращение издержек на обслуживание ряда отдельных систем учёта.

Функции системы:

Базовые

  • визуализация информационных данных
  • архивирование информации
  • ведение точного системного времени.

Учёт теплоносителя и тепловой энергии:

  • измерение мгновенных и расчёт усреднённых за интервалы времени значений температуры, давления и расхода теплоносителя
  • расчёт тепловой энергии теплоносителя за отчётные интервалы времени
  • расчёт балансов выработки и потребления теплоносителя и тепловой энергии, определение нормативных и фактических теплопотерь по каждой тепломагистрали
  • автоматическое формирование ведомостей учёта теплоносителя и тепловой энергии за отчётные интервалы времени по каждому направлению их использования.

Учёт природного газа и его компонентов:

  • измерение мгновенных и расчёт усреднённых значений температуры, давления и расхода газа
  • измерение и контроль показателей качества потребляемого природного газа (теплота сгорания, влагосодержание и т.п.), в том числе с использованием газовых анализаторов и хроматографов
  • расчёт количественных параметров природного газа (масса, объём в рабочих и нормальных условиях) за отчётные интервалы времени
  • расчёт балансов отпуска/потребления природного газа по направлениям его использования, определение нормативных и фактических потерь газа по каждой магистрали
  • автоматическое формирование ведомостей учёта природного газа за отчётные интервалы времени по каждому направлению его использования.

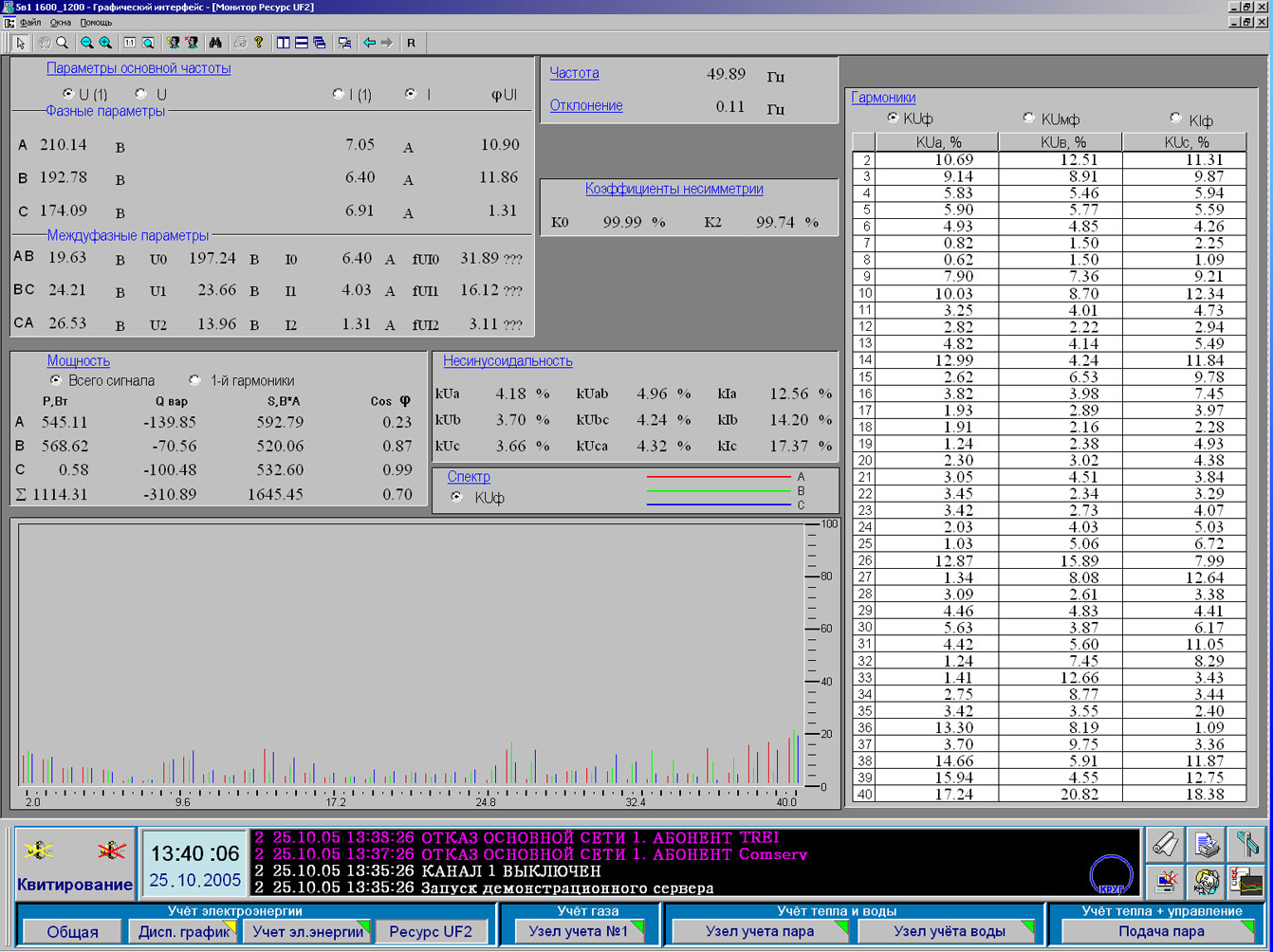

Учёт электрической энергии:

  • периодический и (или) по запросу автоматический сбор привязанных к единому астрономическому времени измеренных данных о приращениях электроэнергии с заданной дискретностью учёта
  • автоматический расчет с установленным интервалом усреднения выработанной электроэнергии по каждому присоединению (группе присоединений), а также отпущенной энергии в сети
  • автоматический расчет с установленным интервалом усреднения фактического и допустимого небаланса по станции (подстанции), небаланса по системам шин, а также потерь в трансформаторных подстанциях
  • автоматический расчёт выработанной электроэнергии по каждому присоединению, группе присоединений, фактического и допустимого небаланса по станции (подстанции), небаланса по системам шин, потерь в трансформаторах, отпущенной электроэнергии в сети с установленным интервалом усреднения
  • автоматическое формирование ведомости суточного учёта электроэнергии и акта баланса за месяц, квартал, год по станции в целом и по отдельным группам (присоединениям).





Архитектура

Интегрированная автоматизированная система комплексного учёта энергоресурсов (ИАСКУЭ) является многоуровневой системой, в иерархии которой, в общем случае, можно выделить несколько функционально и территориально распределённых уровней сбора и обработки информации.

Нижний уровень – измерительные датчики (теплосчётчики, газовые счётчики, электросчётчики).
Средний уровень – контроллеры, обеспечивающие сбор, промежуточную обработку и хранение данных с приборов учёта нижнего уровня и передачу данных на верхний уровень системы.
Верхний уровень – серверное оборудование, АРМ энергоучёта для сбора, обработки, визуализации и долговременного хранения учётных данных.

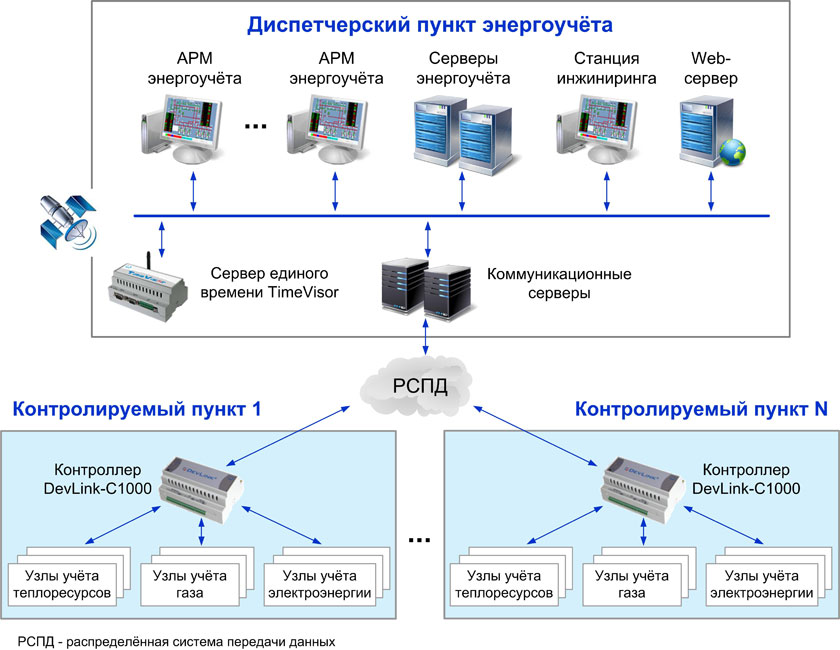

Типовая структурная схема ИАСКУЭ предприятия

Отличительные особенности

  • Комплексность. Все уровни системы от узла учёта до АРМ энергоучёта объединены в единое информационное пространство, что обеспечивает как горизонтальную интеграцию между отдельными локальными подсистемами (интеграция подсистем учёта теплоресурсов, газов, электроэнергии), так и вертикальную интеграцию с вышестоящими системами сбора и обработки информации, например, с ЕRP- и МЕS-системами предприятия.
  • Модульность. Система строится в виде набора взаимосвязанных, но относительно независимых компонентов, устанавливаемых поэтапно. Проектирование осуществляется таким образом, чтобы внедрение системы позволяло реализовывать её по частям (поэтапно) без останова уже действующей части системы.
  • Масштабируемость (тиражируемость). Система предусматривает масштабирование (расширение) применительно к уже реализованной её части и тиражирование отдельных её сегментов (подсистем), что обуславливает возможность поэтапного подключения к системе объектов 1-й, 2-й, 3-й и последующих очередей.
  • Открытость. Использование открытых технологий обеспечивает возможность интеграции и управляемой согласованной работы в системе с широкой номенклатурой контрольно-измерительных приборов ведущих отечественных и зарубежных производителей.
