Система телемеханики предприятия

Объекты управления

Система телемеханики предприятия

Основное и вспомогательное оборудование, коммутационные аппараты электроподстанций предприятий

Цели и задачи

  • повышение эффективности диспетчерско-технологического управления электрооборудованием
  • оптимизация режимов работы оборудования и увеличения сроков его эксплуатации
  • повышение надежности и безаварийности работы основного и вспомогательного оборудования
  • расширение функциональных возможностей системы телемеханики (ТМ) по сравнению с существующей за счет применения наиболее перспективных технических средств и методов управления
  • снижение эксплуатационных затрат
  • создание информационно-технической базы для дальнейшего развития системы ТМ
  • длительное сохранение результатов измерений
  • предоставление персоналу ретроспективной технологической информации (регистрация событий, диагностика оборудования и т.п.) для анализа, организации и планирования работы основного электрооборудования и его ремонта.

Функции

  • сбор и первичная обработка технологической информации от датчиков аналоговых и дискретных сигналов
  • технологическая сигнализация, обеспечивающая извещение о возникновении нарушений
  • регистрация событий
  • ручной ввод данных

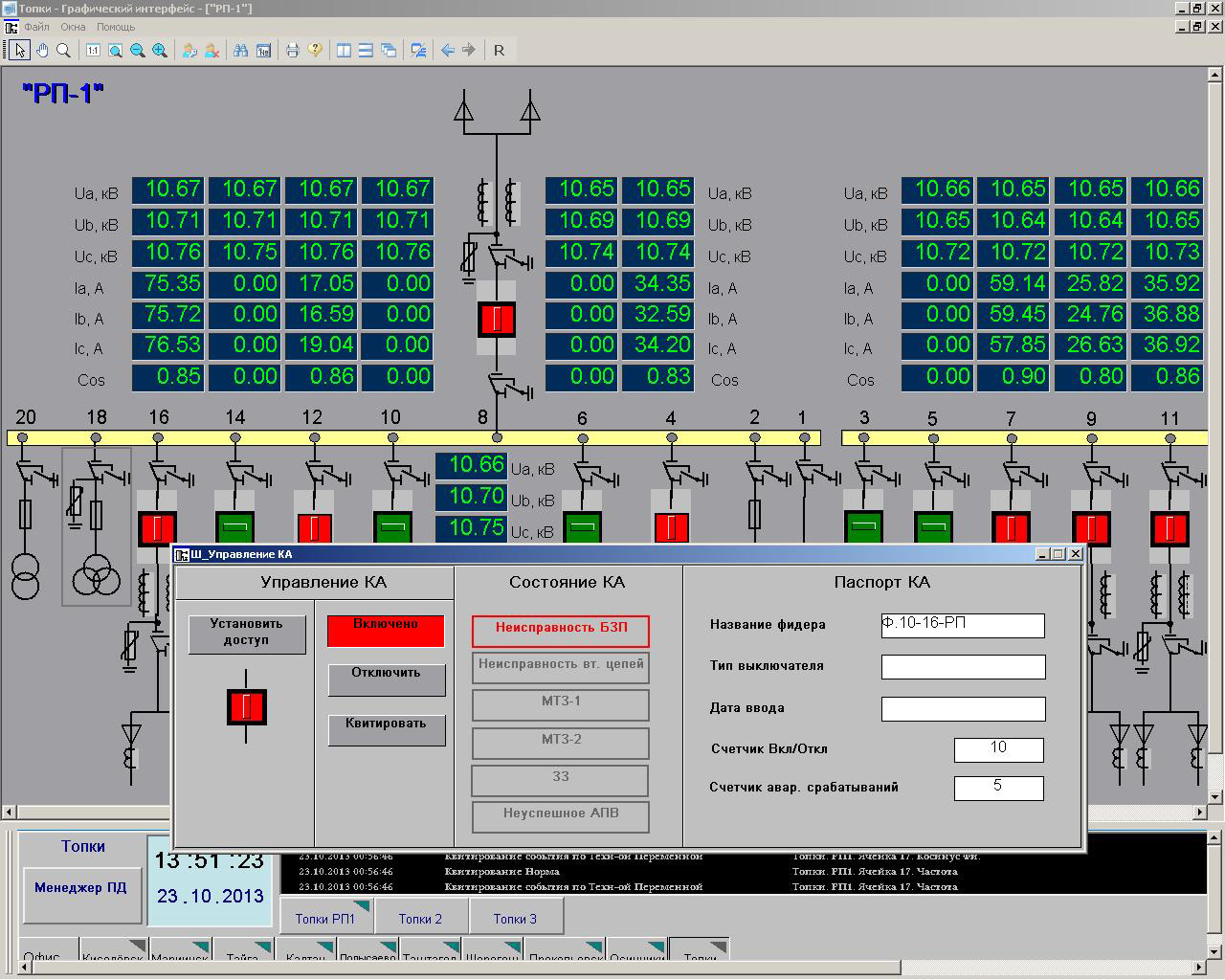

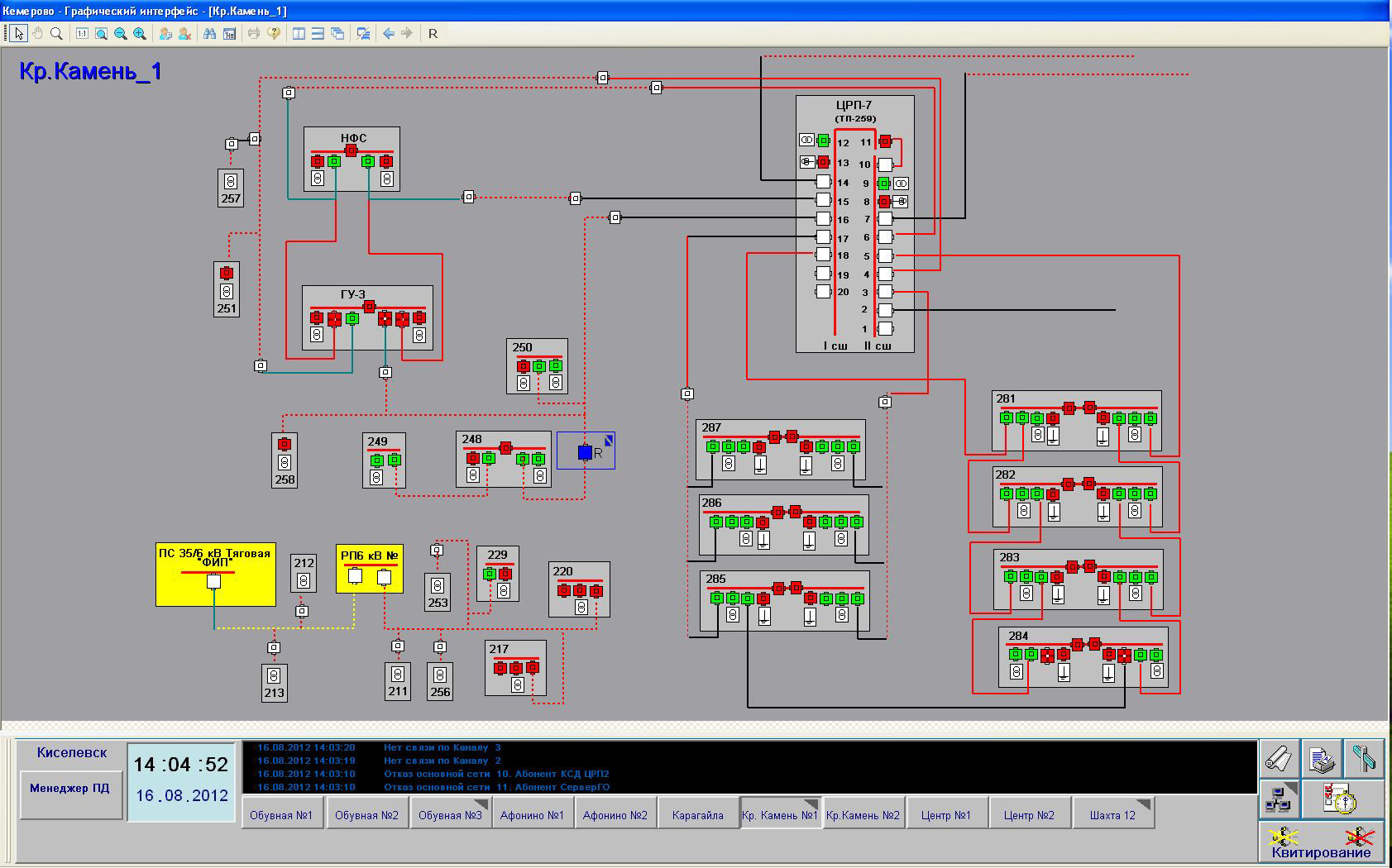

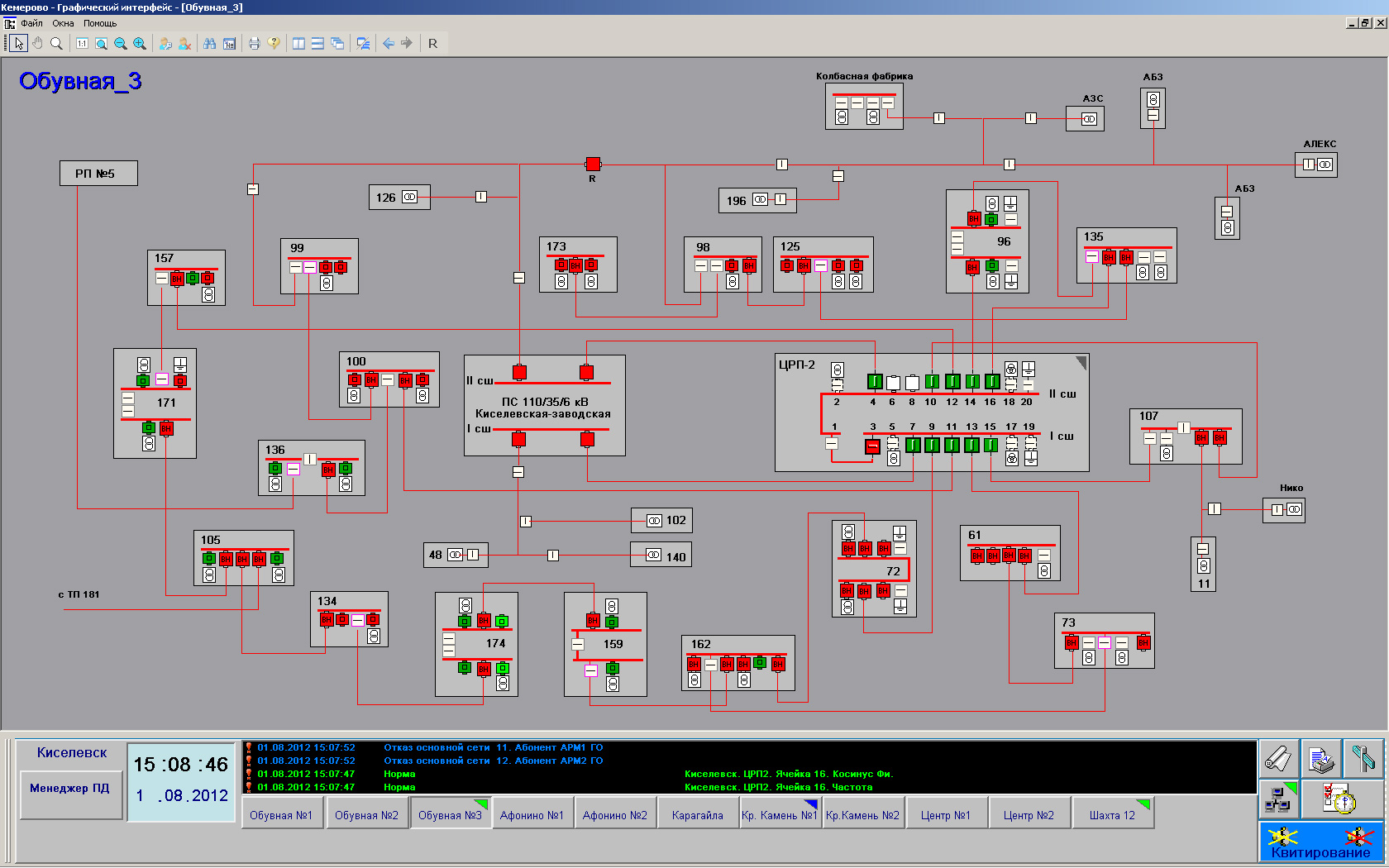

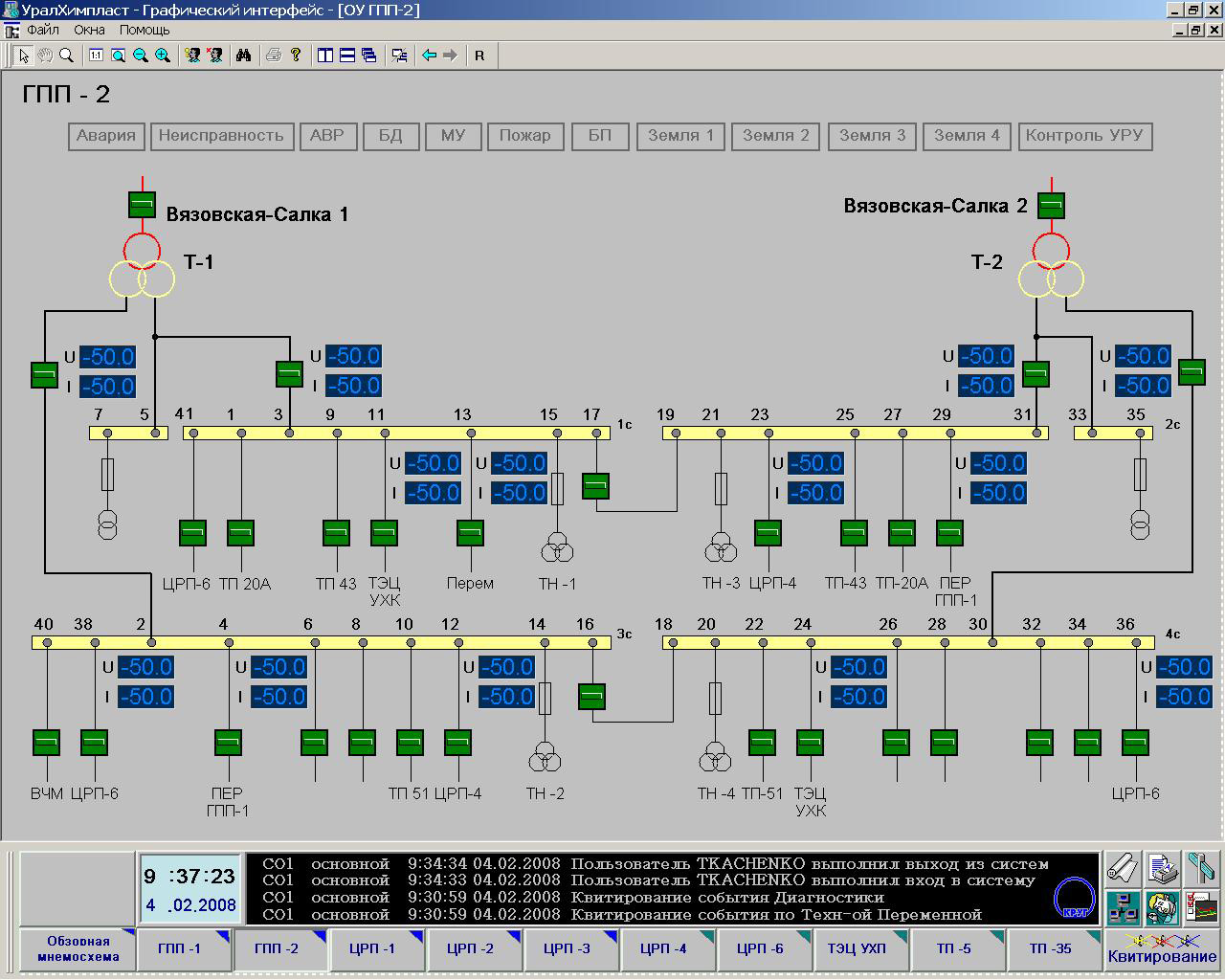

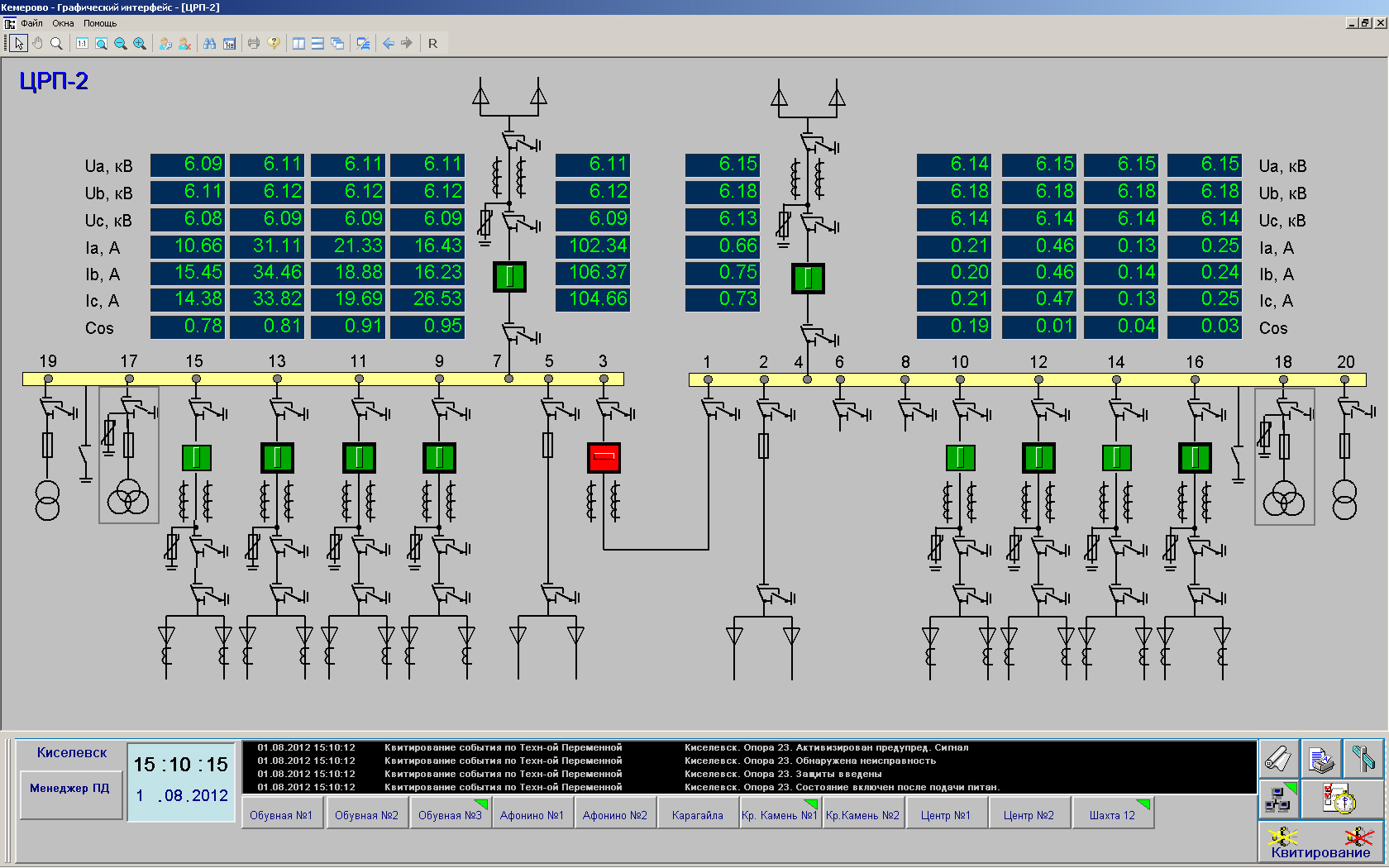

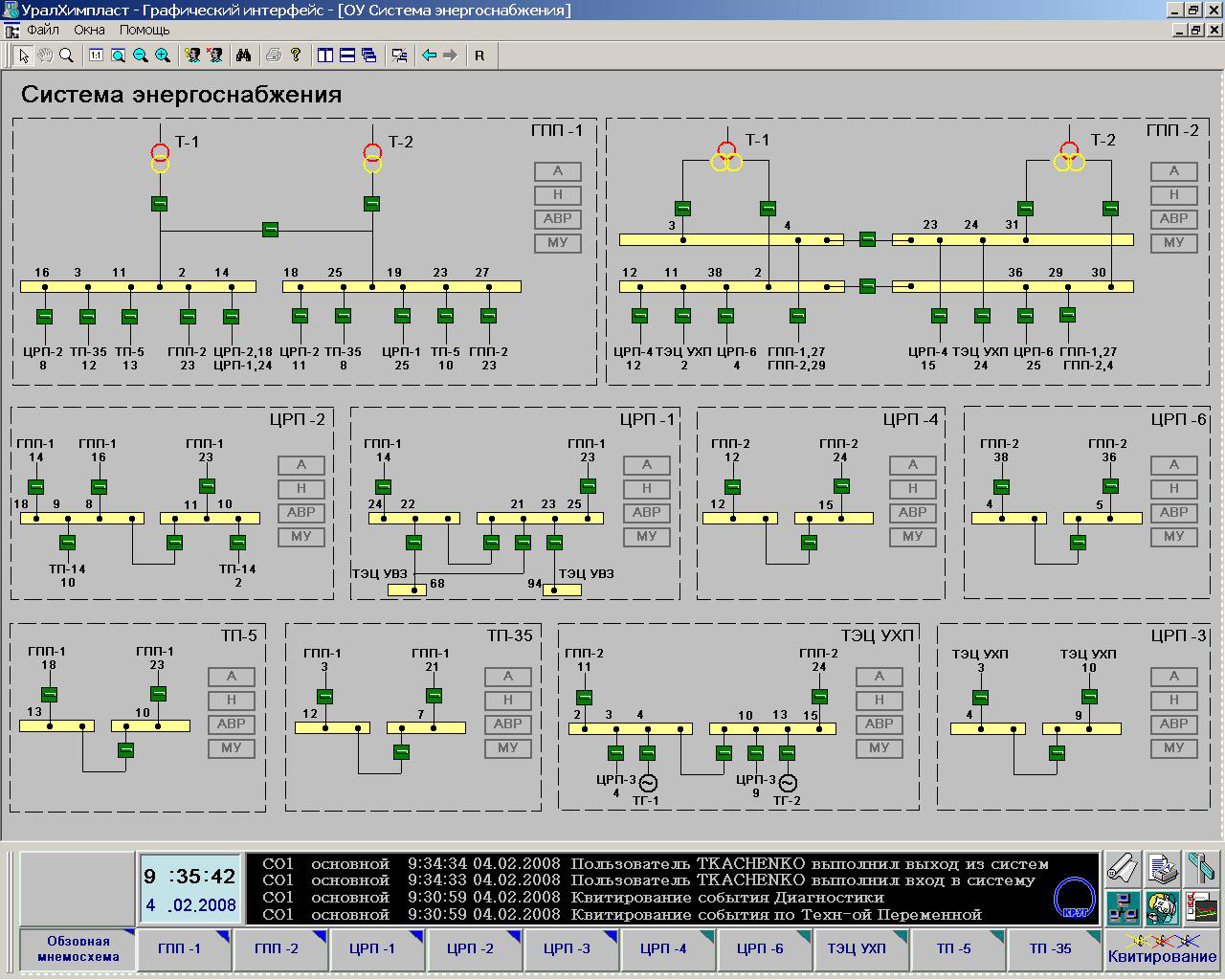

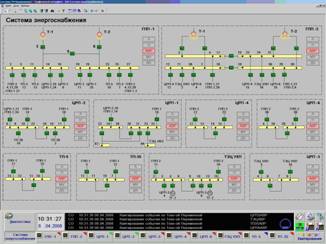

  • отображение информации оперативному персоналу
  • предоставление информации пользователям корпоративной сети предприятия (Web-контроль)
  • архивирование истории параметров

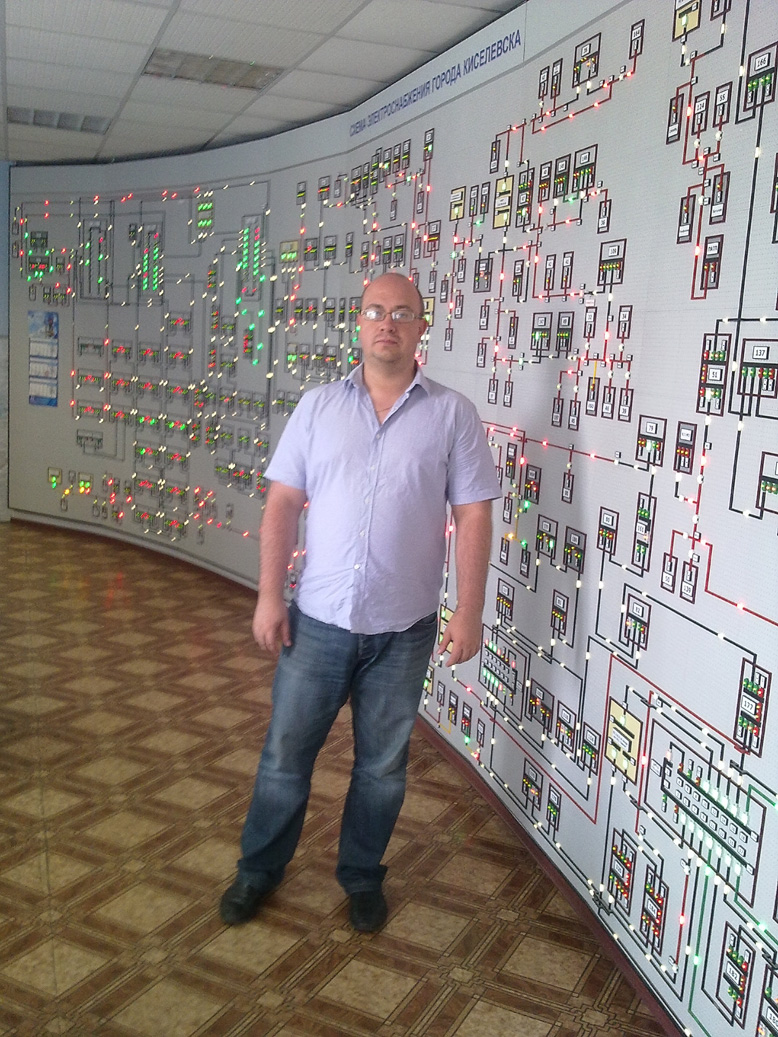

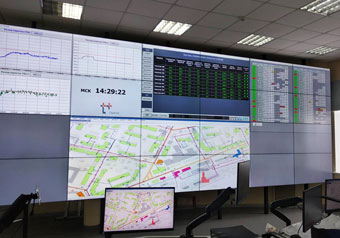

  • вывод информации на диспетчерский щит
  • функция индивидуального квитирования с диспетчерского щита
  • дистанционное диспетчерское управление освещением территории предприятия.





Архитектура

Система ТМ строится как иерархическая интегрированная автоматизированная система с централизованным управлением и распределительной функцией измерения, реализована на базе ПТК КРУГ-2000 и представлена тремя территориально и функционально распределенными уровнями сбора и обработки информации.

В состав первого (нижнего) уровня входят аналоговые измерительные преобразователи и датчики состояния коммутационной аппаратуры.

Второй (средний) уровень состоит из программируемых логических контроллеров (коммуникационных серверов) и модулей ввода/вывода.

Третий (верхний) уровень включает в себя архивный сервер сбора, обработки и хранения данных, автоматизируемое рабочее место (АРМ) начальника смены и Web-сервер.

Программируемые контроллеры характеризуются модульной структурой. Модули ввода/вывода предназначены для первичной обработки различных физических сигналов и преобразования их в цифровую форму. Для дальнейшей передачи обработанных данных каждый модуль имеет выход в технологическую сеть на основе интерфейса RS-485.

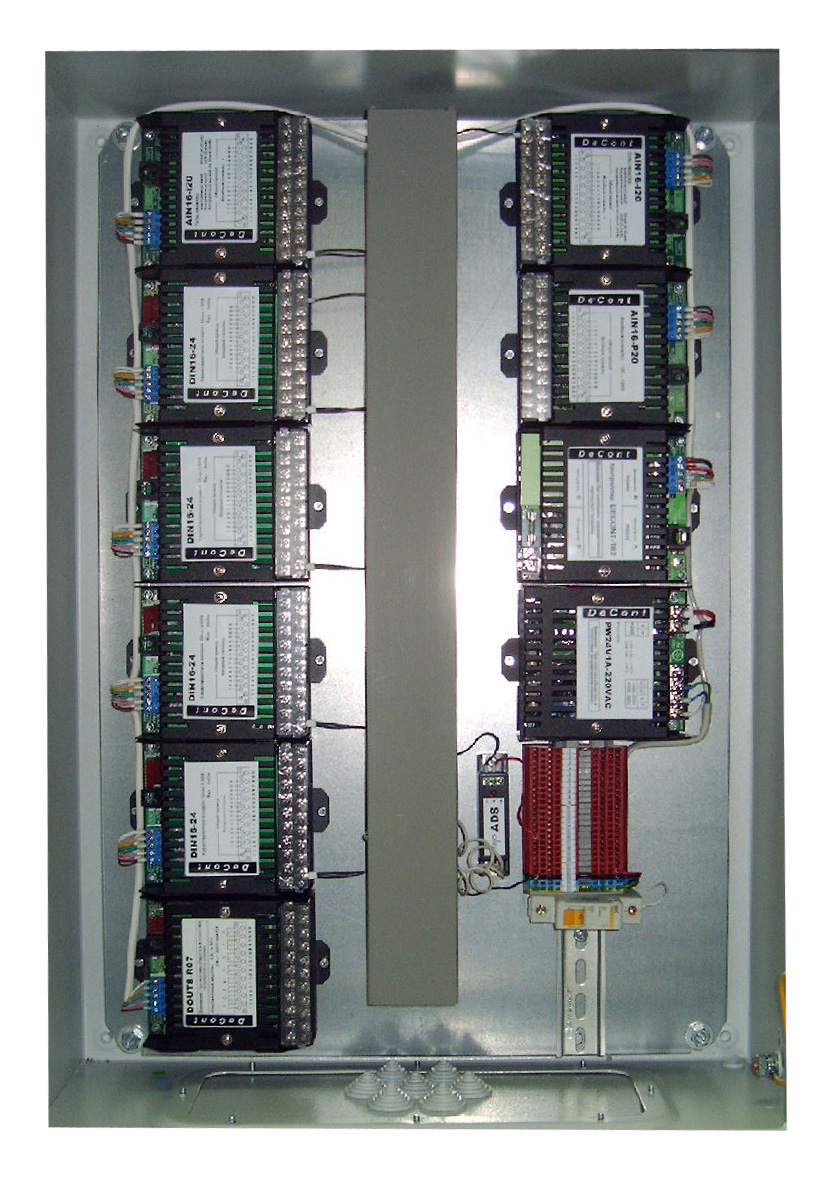

Контроллерное оборудование устанавливается по месту в специальных шкафах, имеющих степень защиты не менее IP54. Питание шкафов телемеханики и управления осуществляется через индивидуальные источники бесперебойного питания, что повышает устойчивость системы к отказам.

Связь между контролируемыми пунктами (КП) и диспетчерским пунктом управления (ПУ) осуществляется непосредственно по выделенным телефонным линиям. Связь между удаленным КП и ПУ осуществляется по радиоканалу с применением радиомодемов либо аппаратуры беспроводной связи на основе RadioEthernet. Связь между компонентами верхнего уровня обеспечивается посредством вычислительной сети Ethernet.

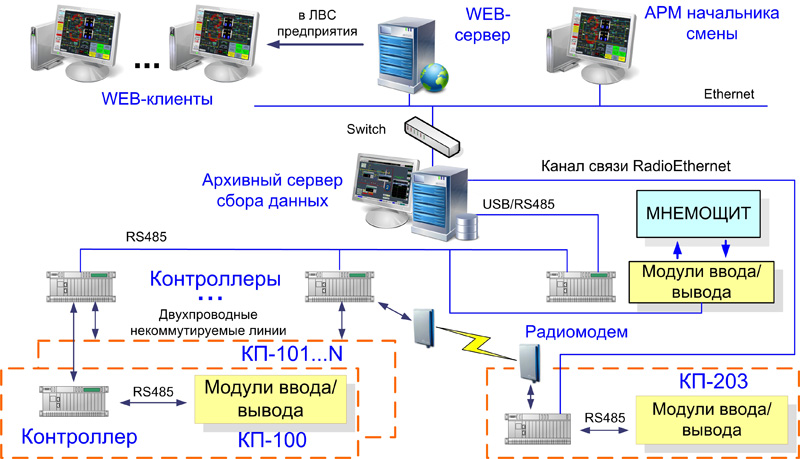

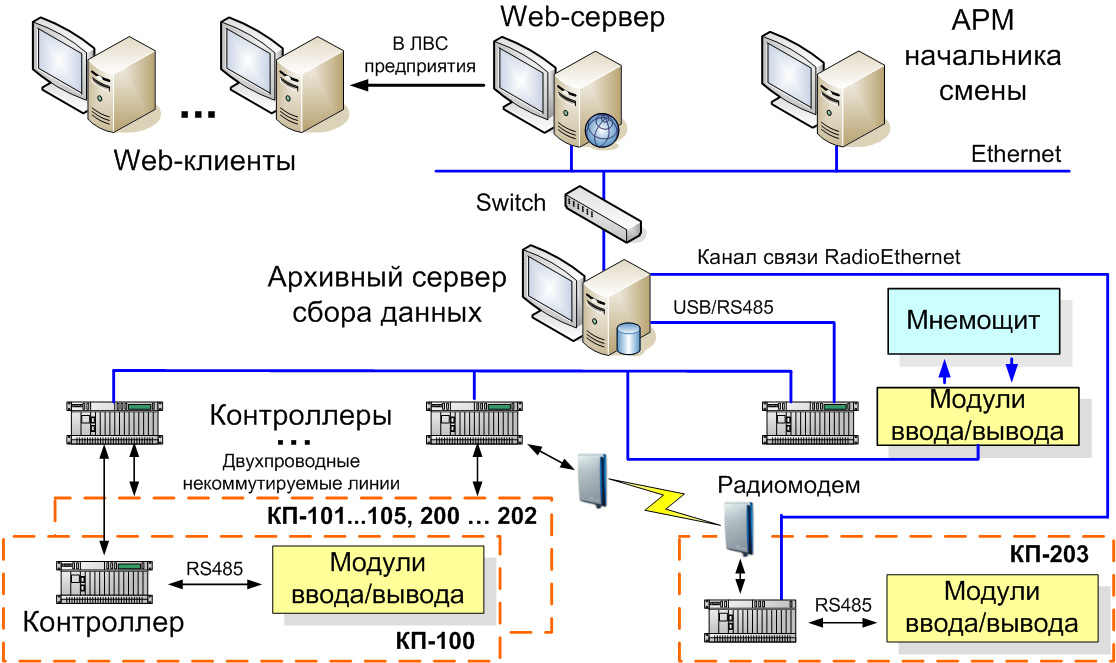

Структурная схема системы телемеханики предприятия



Компоненты

  • Шкафы телемеханики и управления с программируемыми контроллерами и модулями ввода/вывода
  • Архивный сервер сбора, обработки и хранения данных (с возможностью 100% «горячего» резервирования)

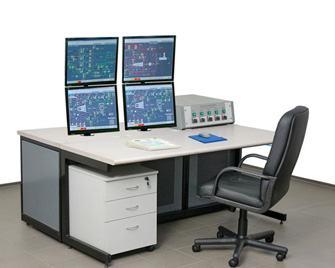

  • АРМ начальника смены
  • Web-сервер
  • Клиенты Web-сервера
  • Лазерный принтер
  • SCADA КРУГ-2000®
  • ПО Web-контроль™
  • Программное обеспечение контроллеров.

Выводы

Внедрение системы ТМ позволяет обеспечить:

  • улучшение условий труда эксплуатационного персонала
  • своевременное предоставление оперативному персоналу достаточной и достоверной информации о ходе технологического процесса, состоянии оборудования и технических средств управления
  • длительное сохранение результатов измерений
  • предоставление персоналу ретроспективной технологической информации (регистрация событий, диагностика оборудования и т.п.) для анализа, организации и планирования работы основного электрооборудования и его ремонта
  • снижение вероятности ошибочных действий оперативного персонала за счет своевременного представления информации в наглядном виде
  • улучшение технологической дисциплины за счет точной и своевременной регистрации действий персонала
  • повышение точности и достоверности технологической информации.
