Модернизация системы электропитания АСУ ТП энергетического оборудования Ульяновской ТЭЦ-1

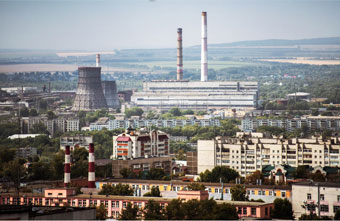

Ульяновская ТЭЦ-1Научно-производственной фирмой «КРУГ» успешно проведены испытания комплекта оборудования систем электропитания ТГ-9 (ПТ-80/100-130/13), ТГ-7 (Т-100/120-130-2) и ПК-12 (ТГМ-96Б) Ульяновской ТЭЦ-1.

Работы проводились в рамках выполнения строительно-монтажных работ по «Техническому перевооружению схемы питания устройств автоматики и защиты Ульяновской ТЭЦ-1».

Ульяновская ТЭЦ-1 входит в филиал Ульяновский Группы компаний «Т ПЛЮС». Установленная электрическая мощность – 435 МВт, Установленная тепловая мощность – 2014 Гкал/ч. Теплоэнергоресурсы поставляются потребителям Ленинского, Засвияжского и Железнодорожного районов Ульяновска.

НПФ «КРУГ» выполнен комплекс работ для всех объектов, включая:

  • корректировку программного обеспечения
  • корректировку проектно-конструкторской документации
  • модернизацию АСУ ТП
  • корректировку инструкций по эксплуатации АСУ ТП
  • пусконаладочные работы и испытания.

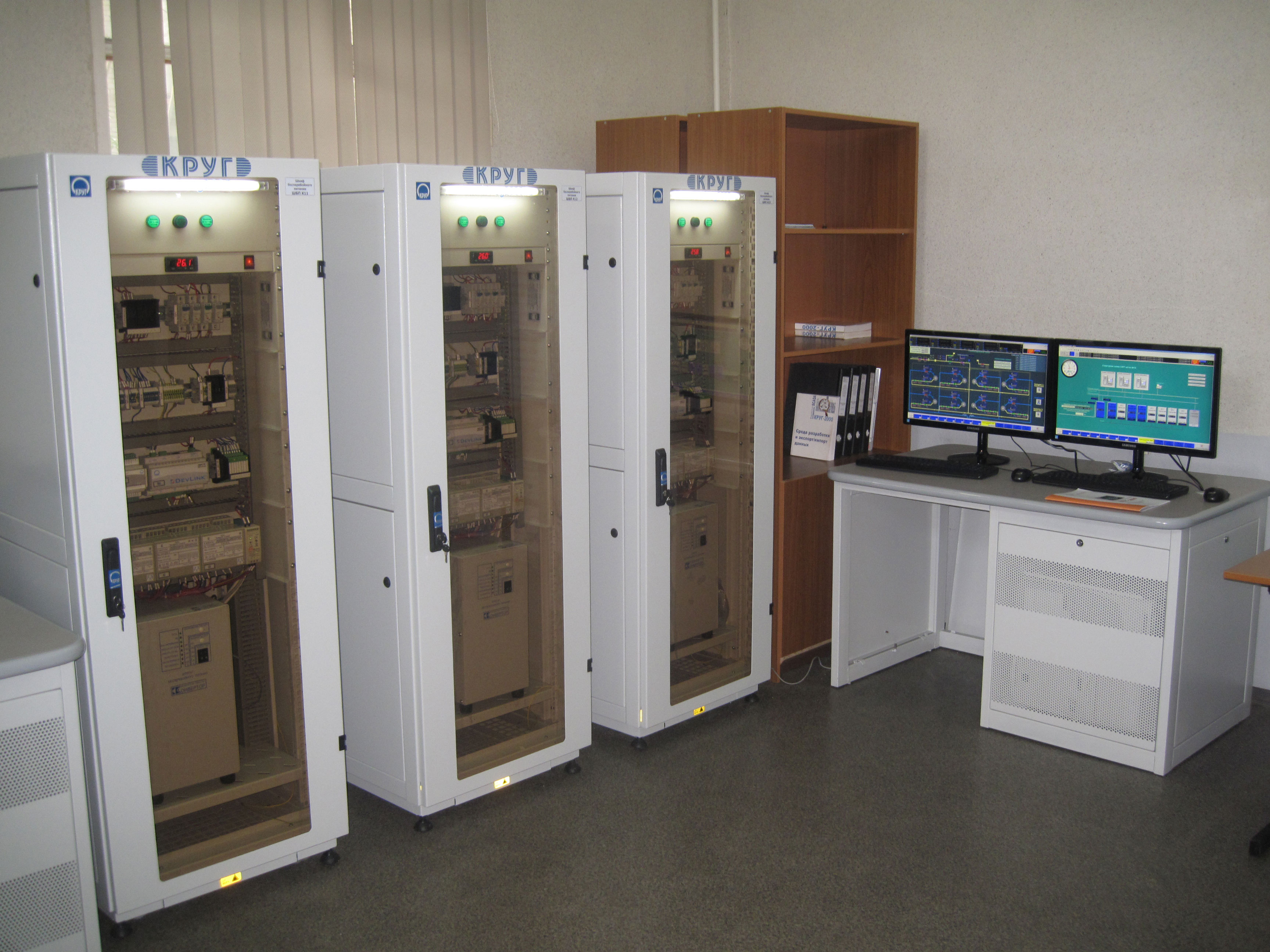

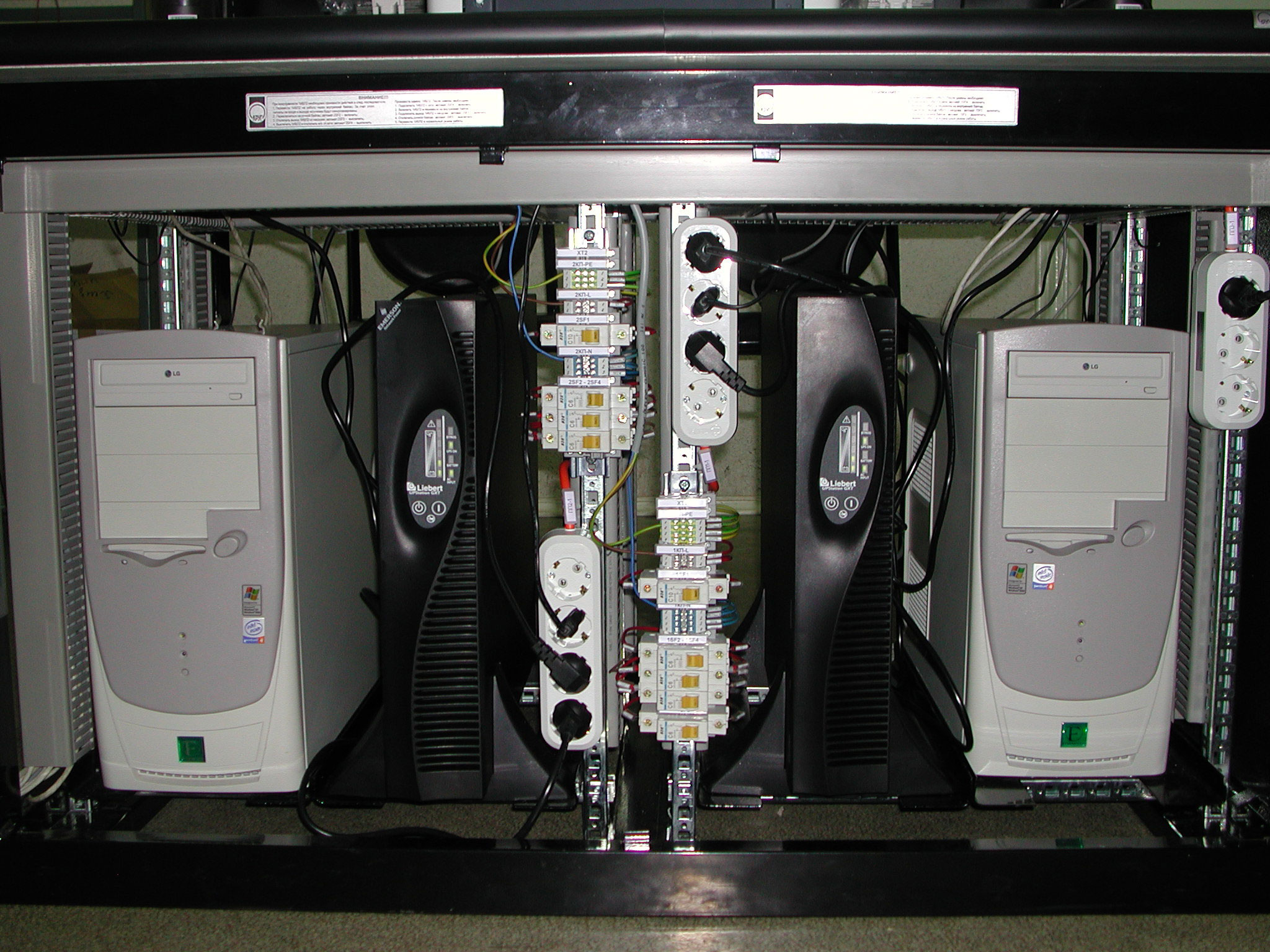

Модернизация проводилась с использованием шкафов бесперебойного питания производства НПФ «КРУГ».

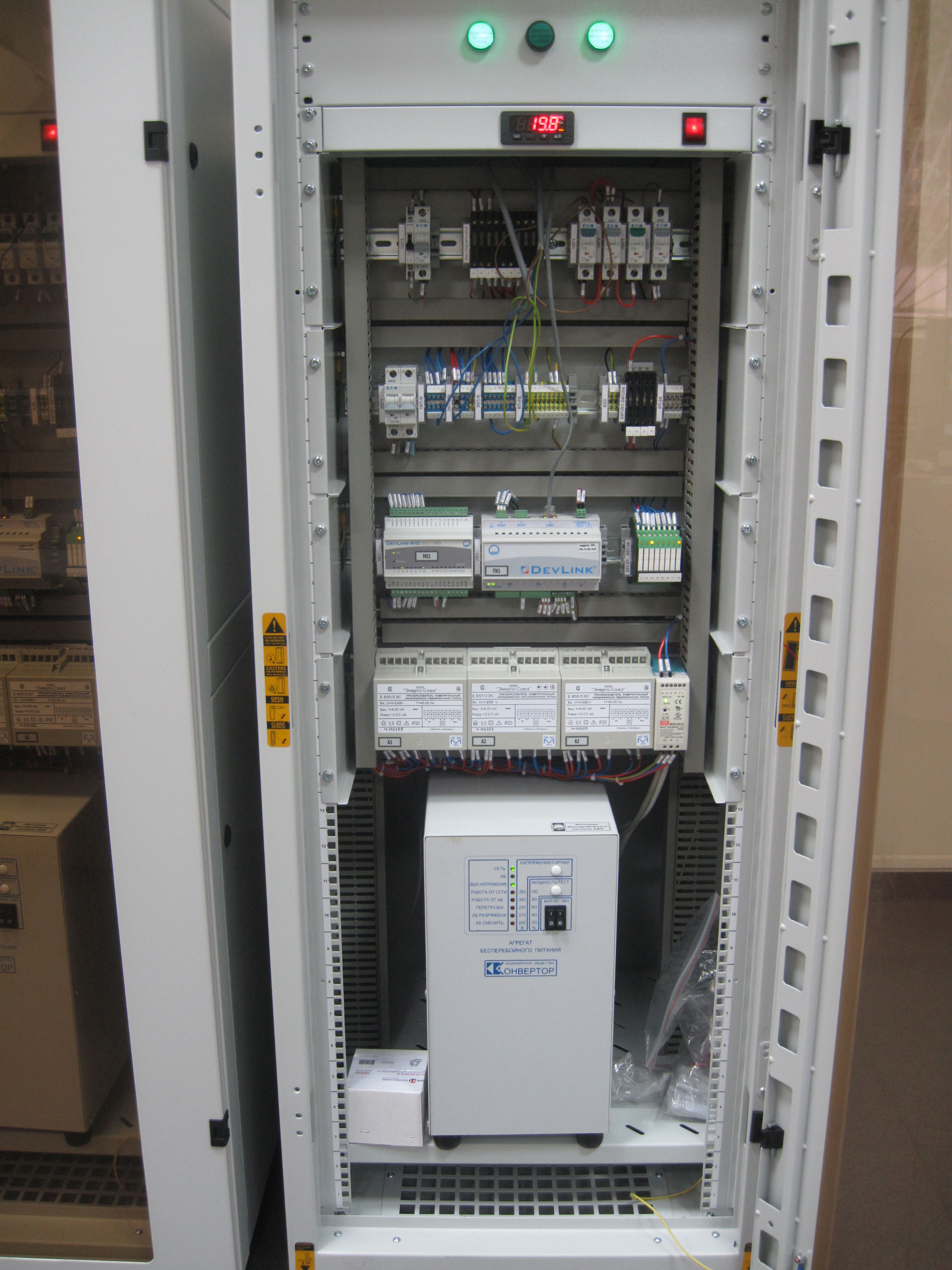

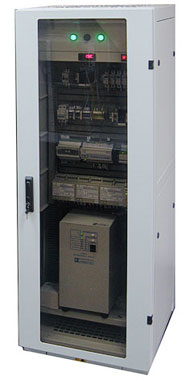

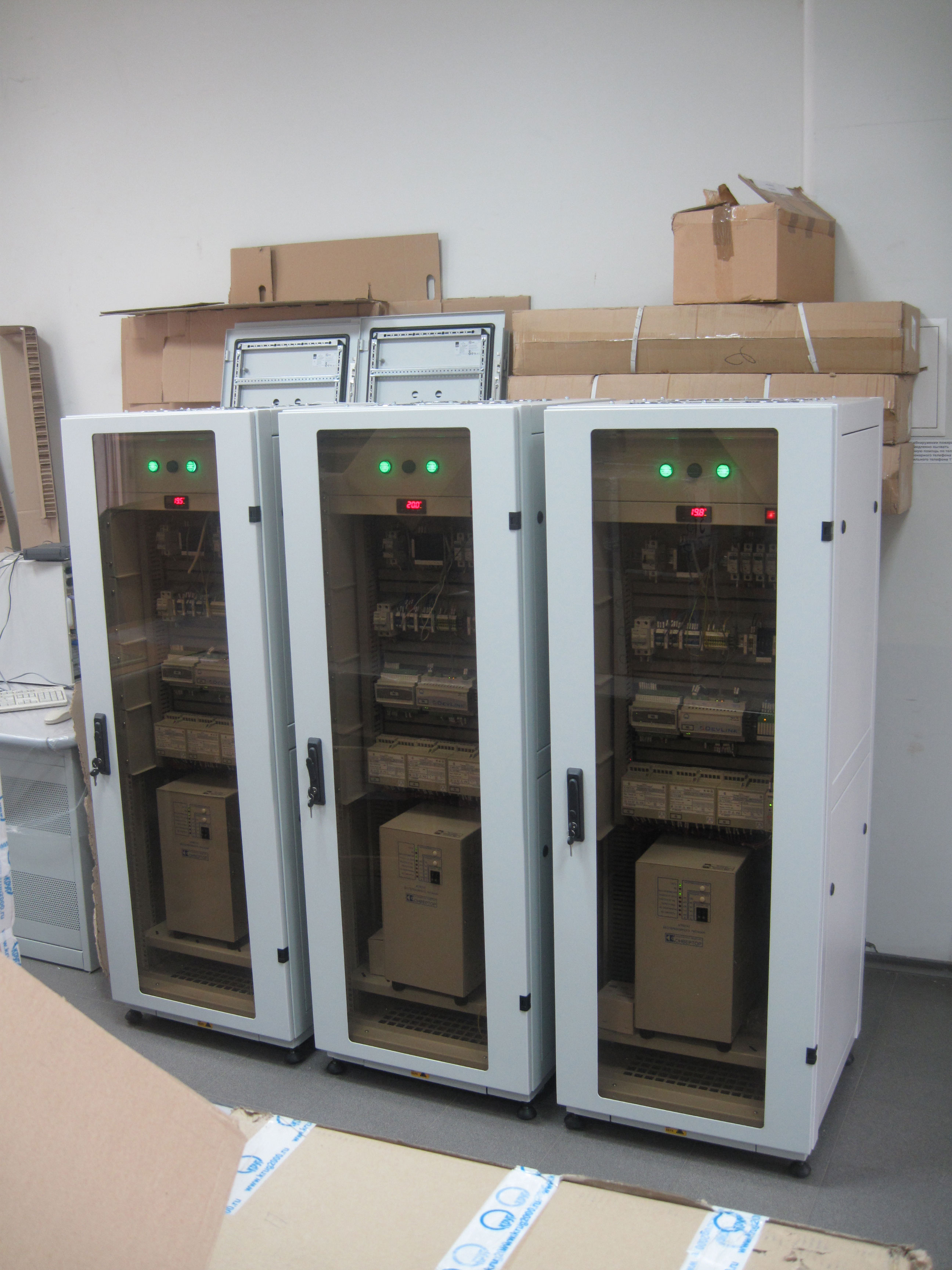

шкаф ШБП 02 ВН-01-01-20Комплектация шкафов ШБП 02 ВН-01-01-20, входящих в состав Линейки шкафов бесперебойного питания ШБП:

  • шкаф напольный 1800х600х600мм со стеклянной дверкой
  • агрегат бесперебойного питания, выход 230 В переменного тока.
  • входное питание шкафа – 1 ввод по переменному току (основной) и 1 ввод по постоянному току (резервный)

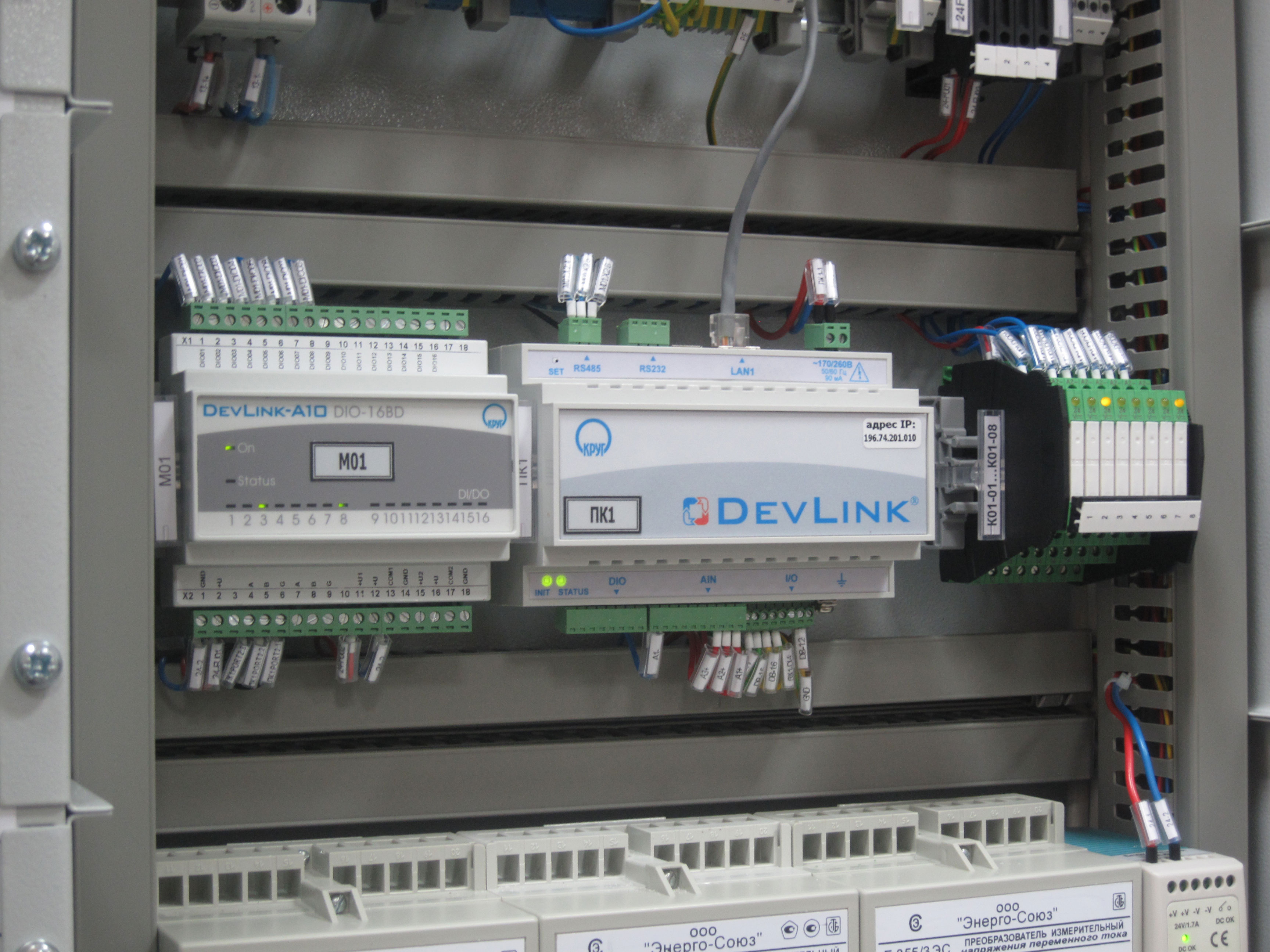

  • промышленный контроллер DevLink-С1000 для сбора информации о состоянии системы электропитания, её обработки и передачи на АРМ оператора
  • источник бесперебойного питания ИБП
  • модуль ввода/вывода DevLink A10 DIO–16BD для вывода сигнализации по параметрам электропитания на информационное табло
  • блок вентиляции и освещения шкафа.

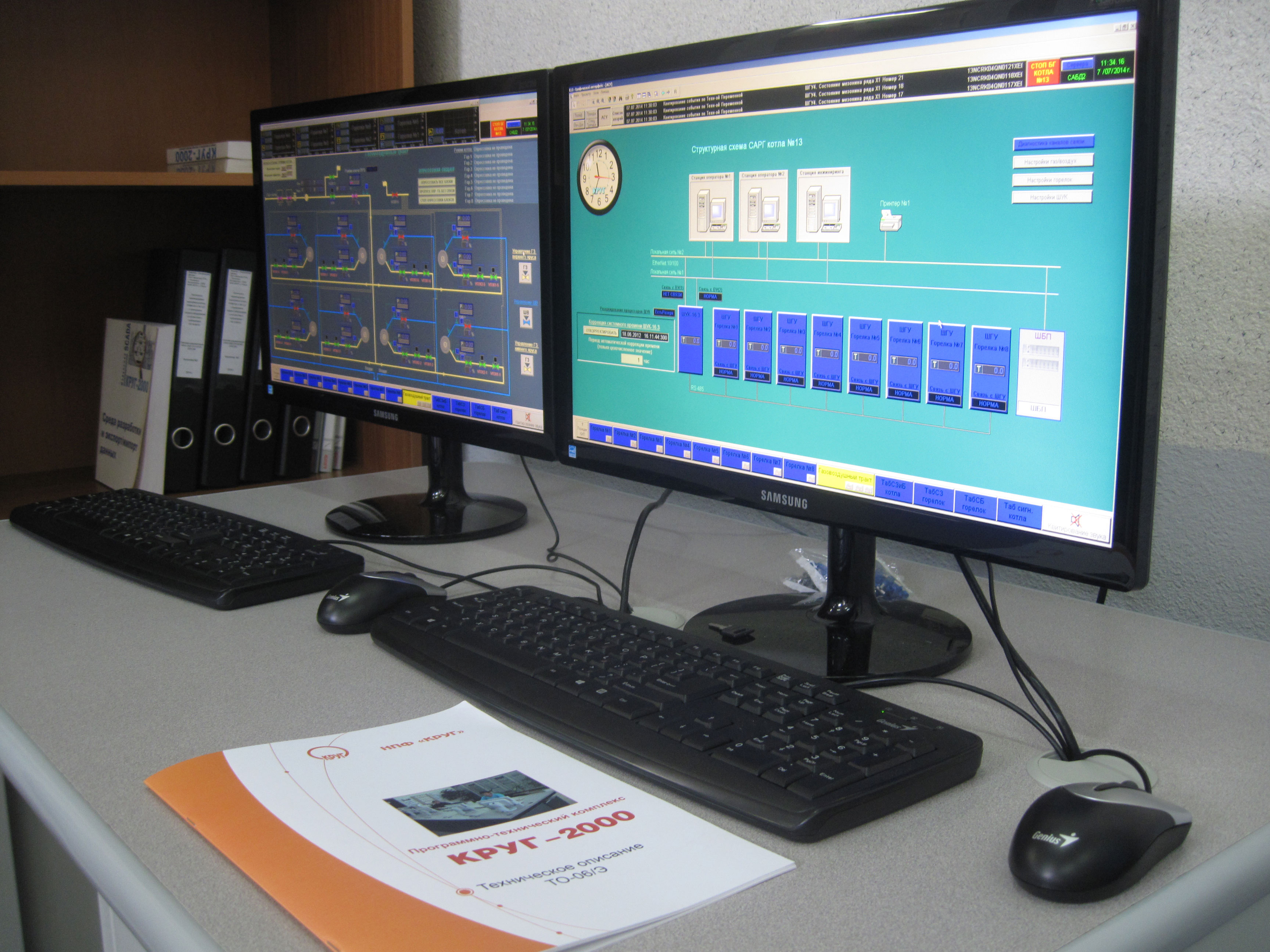

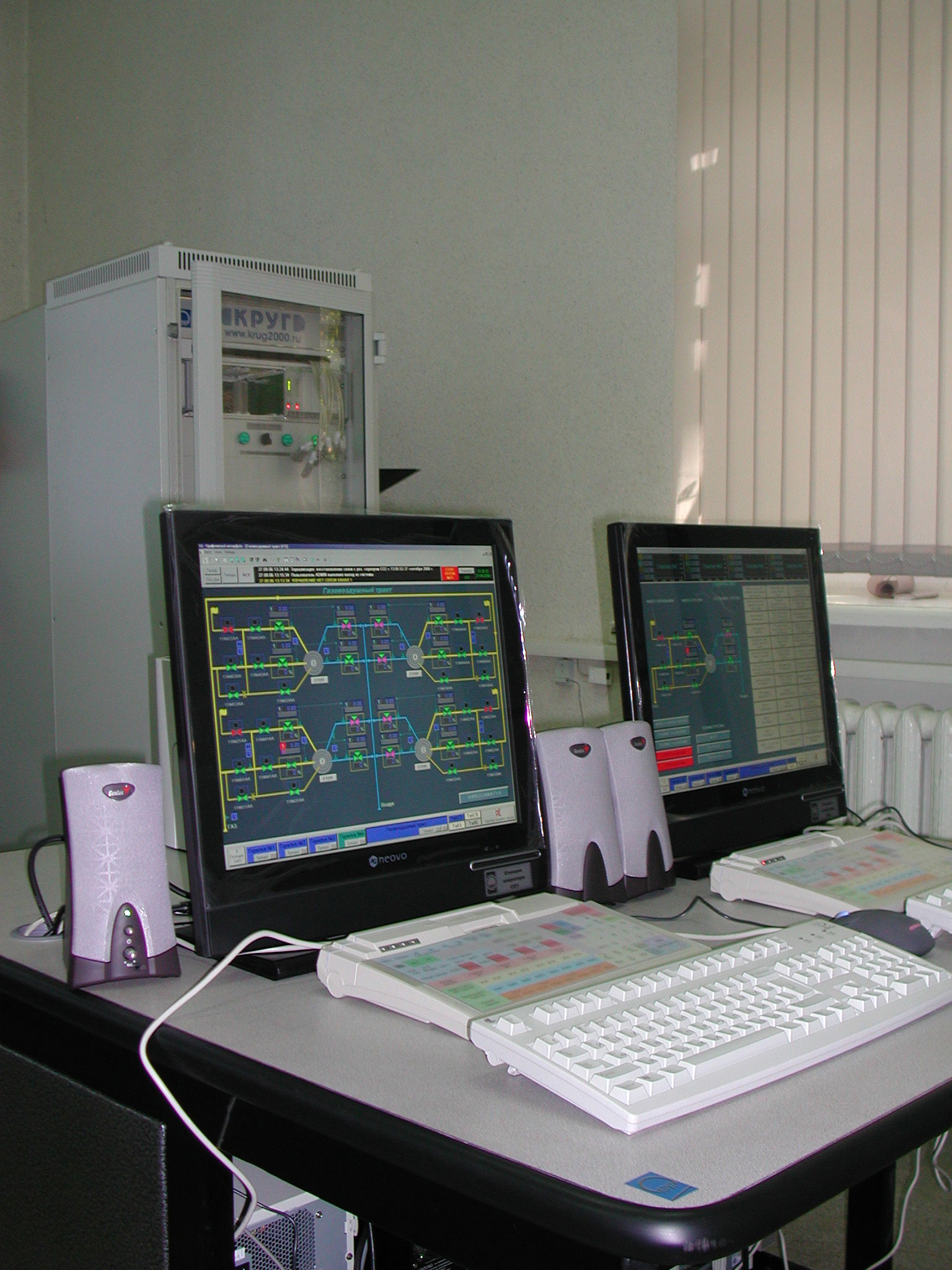

Работа шкафа бесперебойного питания обеспечивает переход с основного ввода (Ввод 1 ~220В) на резервный ввод (Ввод 2 =220В) и обратно при одиночном исчезновении напряжения на любом из вводов без исчезновения напряжения на Выводе ~ 220В. Параметры электропитания и состояние шкафа электропитания могут передаваться на автоматизированное рабочее место (АРМ) оператора, реализованное на базе SCADA КРУГ-2000® или другой SCADA-системы. Технологическая сигнализация по параметрам электропитания и сигнализация состояния шкафа может передаваться на информационное табло по физическим линиям связи.

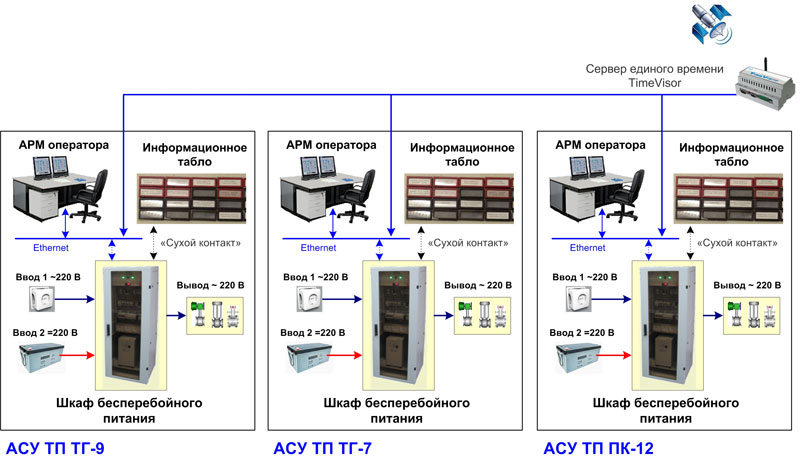

Структура

Преимущества использования ШБП фирмы «КРУГ»:

  • Гарантированное переключение на резервное питание
  • Высокая надежность, основанная на современных технологиях
  • Автоматический режим работы
  • Минимальные требования к облуживанию
  • Возможность предоставления информации о системе электропитания на АРМ оператора и информационном табло.

Внедрение модернизированной системы электропитания позволило обеспечить бесперебойное питание оборудования и предоставить оперативному персоналу полную, достоверную и своевременную информацию о работе системы.

Фирма «КРУГ» последовательно проводит ввод, реконструкцию, модернизацию основного оборудования и средств автоматизации технологических процессов на Ульяновской ТЭЦ-1. С 2005 г. внедрено и модернизировано более десятка систем на базе ПТК КРУГ-2000®, включая АСУ ТП котлов, САУГ котлов, систему учета электроэнергии.
