Модернизация системы электропитания АСУ ТП водогрейных котлов ст.№1, 3 Ульяновской ТЭЦ-1

В июле 2021 г. компанией «КРУГ» была успешно модернизирована система электропитания АСУ ТП водогрейных котлов ст. № 1,3 Ульяновской ТЭЦ-1. Новая система обеспечивает оборудование АСУ ТП гарантированным электропитанием в соответствии с 1 категорией электроснабжения.

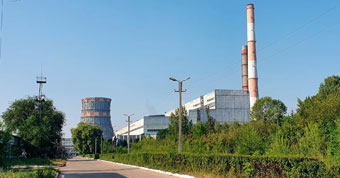

Ульяновская ТЭЦ-1 входит в филиал Ульяновский ПАО «Т Плюс». Установленная электрическая мощность – 435 МВт, установленная тепловая мощность – 2014 Гкал/ч. Теплоэнергоресурсы поставляются потребителям Ленинского, Засвияжского и Железнодорожного районов Ульяновска.

Цель проекта

Основной целью проекта является повышение надежности функционирования АСУ ТП водогрейных котлов (ВК) ПТВМ-100, исключение возможности возникновения аварийных ситуаций из-за отсутствия электропитания ее элементов. Для решения этой задачи необходимо было модернизировать систему бесперебойного электропитания АСУ ТП ПТВМ-100, придав ей новые качественные характеристики.

Длительное и плодотворное сотрудничество с ПАО «Т Плюс», наличие опыта работы с системами бесперебойного электропитания предопределило выбор компании «КРУГ» в качестве исполнителя проекта.

Функции системы

• Обеспечение технологического оборудования электроэнергией с заданными параметрами, в т. ч. при исчезновении напряжения, отклонении напряжения или частоты в промышленной сети свыше допустимых пределов
• Сбор, архивирование и предоставление информации о состоянии системы электропитания оперативному персоналу
• Сигнализация нарушений в работе оборудования на информационном табло.

Архитектура системы

Система бесперебойного питания встроена в программно-технический комплекс КРУГ-2000 (ПТК КРУГ-2000^®) и содержит три уровня.

В первый (нижний) уровень системы входит технологическое оборудование (блоки горелок и аппаратура котла) и элементы АСУ ТП ВК, бесперебойное питание которых и обеспечивает данная система.

Второй (средний) уровень системы представлен шкафом бесперебойного питания ШБП с контроллером DevLink-C1000.

Третий (верхний) уровень содержит резервируемые АРМ оператора котла под управлением SCADA КРУГ-2000, осуществляющие сбор, обработку, хранение и визуализацию данных как от АСУ ТП ВК, так и от системы электропитания.

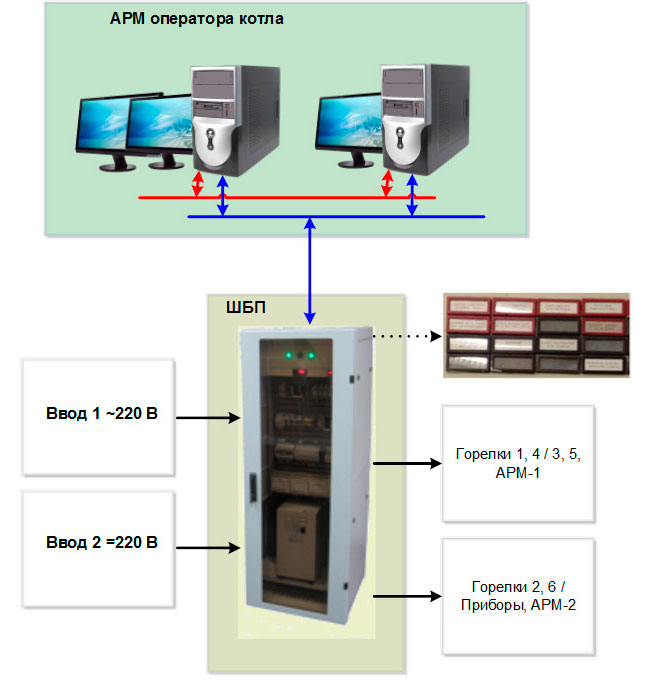

Структурная схема системы бесперебойного питания

Особенности системы

Работа шкафа бесперебойного питания обеспечивает переход с основного ввода (Ввод 1 ~220В) на резервный ввод (Ввод 2 =220В) и обратно при одиночном исчезновении напряжения на любом из вводов без исчезновения напряжения на Выводе ~ 220В. Параметры электропитания и состояние шкафа электропитания передаются на автоматизированное рабочее место (АРМ) оператора, реализованное на базе SCADA КРУГ-2000. Технологическая сигнализация по параметрам электропитания и сигнализация состояния шкафа передается на информационное табло по физическим линиям связи.

Результаты

Внедрение шкафа бесперебойного питания обеспечило:

• Гарантированное питание технологического оборудования электроэнергией с заданными параметрами, в т. ч. при исчезновении напряжения на обоих входах
• защиту от аварийных ситуаций в результате отсутствия электропитания
• предоставление информации оперативному персоналу о состоянии оборудования электропитания
• исключение затрат на замену аккумуляторных батарей для ИБП.

Научно-производственная фирма «КРУГ» выполнила весь комплекс работ, включая проектирование системы электропитания, изготовление шкафов бесперебойного питания мощностью 6000 ВА и пусконаладочные работы.

В 2022 г. планируется дальнейшая модернизация систем электропитания и другого оборудования Ульяновской ТЭЦ-1.
