Автоматизированная система диспетчерско-технологического управления (АСДТУ) теплосетевой компании

ЦЕЛИ СОЗДАНИЯ СИСТЕМЫ

  • обеспечение оперативного контроля и управления режимами тепловодоснабжения;
  • повышение надёжности и безаварийности технологического процесса;
  • оптимизация процесса тепловодоснабжения с целью достижения максимального эффекта энергосбережения;
  • архивирование собранной информации для обеспечения возможности дальнейшей её обработки и анализа.

ФУНКЦИИ СИСТЕМЫ

  • сбор и регистрация значений технологических параметров, состояния оборудования и средств автоматизации;
  • технологическая сигнализация, обеспечивающая извещение о возникновении нарушений;
  • регистрация событий;
  • дистанционное управление технологическим оборудованием;
  • отображение информации на технологических панелях оператора, экранах мониторов АРМ, на экране коллективного пользования;
  • формирование и вывод документированных форм в виде отчётных документов, режимных листов, протоколов пред и после аварийных ситуаций, протокола сообщений и т.п.;
  • формирование долговременных архивов измеряемых технологических параметров, событий системы и её документированных форм;
  • синхронизация системных таймеров вычислительных компонентов АСДТУ;
  • интеграция АСДТУ с корпоративной вычислительной сетью теплосетевой компании и разграничение доступа её пользователей к информационным данным системы;
  • сервисные функции.

ОСОБЕННОСТИ ПРЕДЛАГАЕМОГО РЕШЕНИЯ

  • Информационный обмен между смежными компонентами уровней системы предусматривает, как чтение массивов данных с нижестоящих уровней, так и прохождение управляющих команд с вышестоящих уровней.
  • В качестве межуровневых физических интерфейсов используются только стандартизированные интерфейсы, например, RS232, RS485, Ethernet и т.д. В качестве межуровневых информационных протоколов связи используются открытые протоколы, например, ТСP/IP, ОРС, ModBus, ProfiBus и т.д.
  • Система предусматривает возможность поэтапной автоматизации вновь вводимых объектов автоматизации без останова уже действующей части системы.
  • Максимальное использование существующих средств автоматизации на объектах Теплосетевой компании путем их интеграции в разрабатываемую систему.

АРХИТЕКТУРА СИСТЕМЫ

АСДТУ Теплосетевой компании представляет собой многоуровневую иерархически распределённую систему с двухступенчатой структурой централизованного диспетчерского управления технологическими объектами (уровень районных диспетчерских пунктов и центральный диспетчерский пункт).

ВАРИАНТЫ ТИПОВЫХ РЕШЕНИЙ

  • Построение системы только с одним диспетчерским пунктом в различной его аппаратной и программной конфигурации.
  • Для осуществления информационного обмена по радиоканалу может использоваться существующая городская сеть передачи данных, например, поддерживающая технологию RadioEthernet в стандарте 802.11a с рабочими частотами передачи 5.15 – 5.35 ГГц и скоростью модуляции до 54 Мбит/с. В этом случае в качестве терминального каналосопрягающего оборудования радиоканалов АСДТУ используется предоставляемое провайдером связи арендуемое оборудование, состоящее из радиобриджа, подключаемого к антенно – фидерной системе.
  • Для осуществления информационного обмена по каналу сотовой связи используется существующая городская сотовая сеть, поддерживающая, например, технологию GSMGPRS. В этом случае в качестве терминального каналосопрягающего оборудования каналов сотовой связи АСДТУ используются GSM/GPRS модемы.
  • В качестве контроллеров размещаемых на технологических объектах могут быть использованы модели поддерживающие распределенную структуру клеммных модулей УСО и режимы дублирования процессорных модулей или 100% резерва

Решение реализовано в проекте АСДТУ Саратовских тепловых сетей.

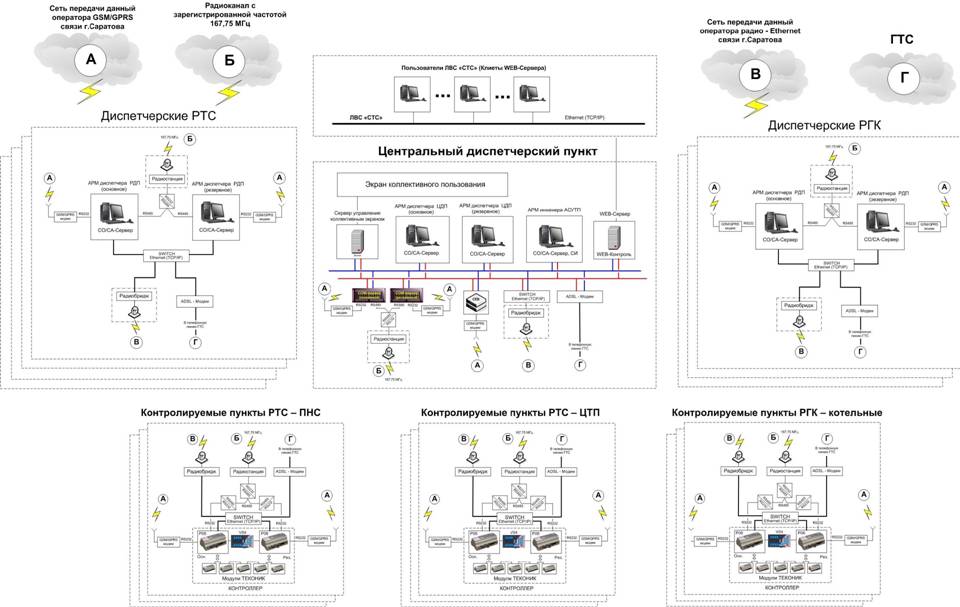

Архитектура АСДТУ Теплосетевой компании

Рисунок 1 - Архитектура АСДТУ Теплосетевой компании
