АСУ ТП и ПАЗ химически опасного производственного объекта Архангельской ТЭЦ
Безопасность производства является одним из важнейших факторов любого промышленного предприятия, особенно для таких важных энергетических предприятий, как ТЭЦ.
Компанией «КРУГ» выполнен комплекс строительно-монтажных работ по внедрению системы противоаварийной защиты (ПАЗ) и автоматизированной системы управления технологическими процессами (АСУ ТП) химически опасного производственного объекта (ХОПО) Архангельской ТЭЦ.

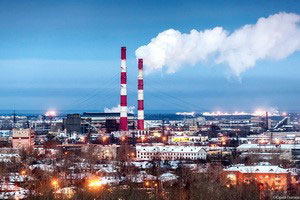

Архангельская ТЭЦ — крупнейшая электростанция Архангельской области. Входит в состав ПАО «Территориальная генерирующая компания № 2» (ТГК-2). Является основным источником тепловой энергии в системе централизованного теплоснабжения Архангельска. На сегодняшний день, помимо шести турбин, на ней установлено шесть паровых котлов и три водогрейных. Электрическая мощность составляет 450 МВт, тепловая – 1368 Гкал/ч.
Цель проекта
Основной целью проекта руководство Архангельской ТЭЦ определило повышение уровня безопасности на химически опасном производственном объекте.

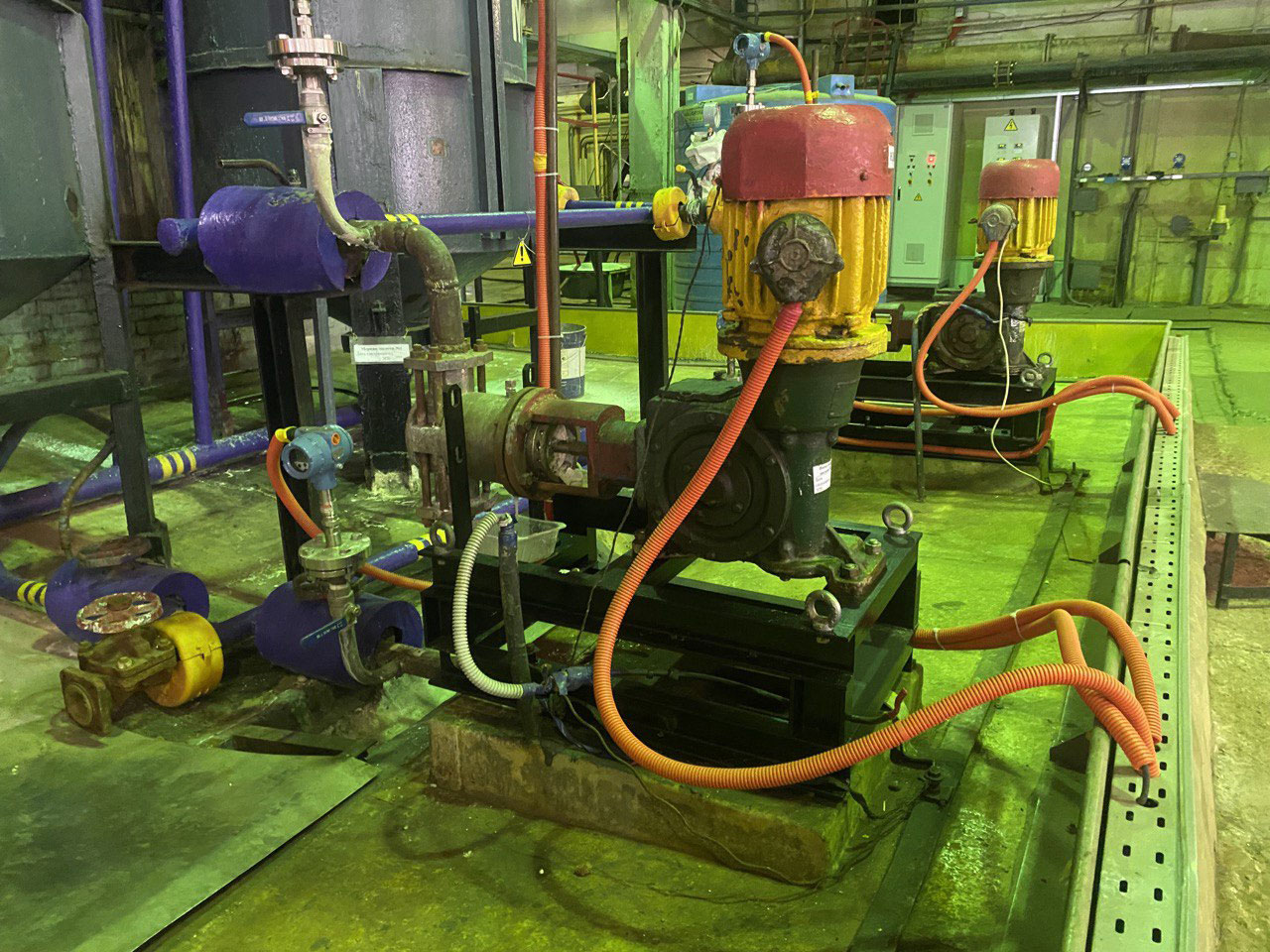

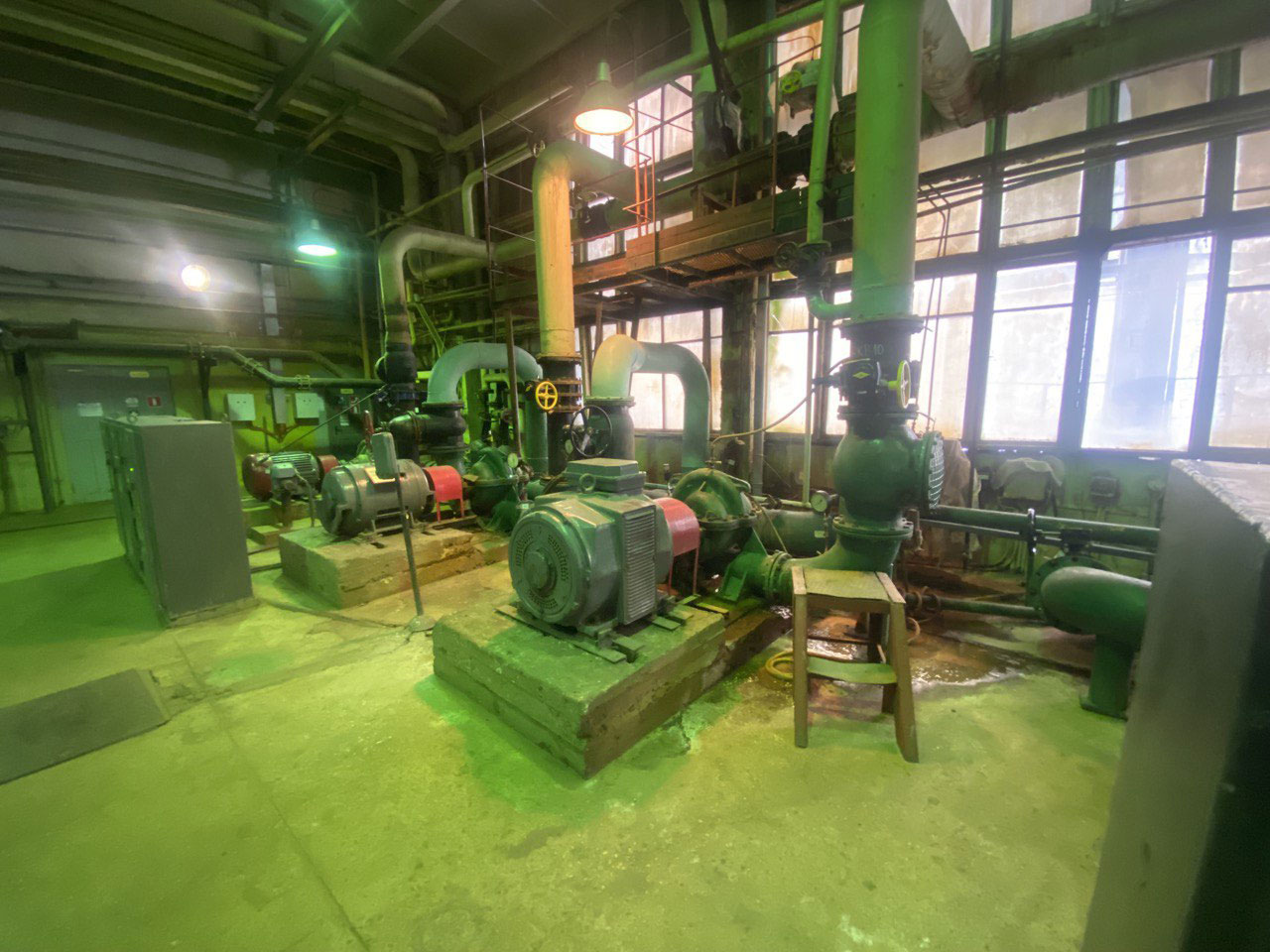

Компанией «КРУГ» осуществлены поставка и монтаж четырех насосов-дозаторов, разработка и внедрение систем ПАЗ и АСУ ТП ХОПО, проведены инжиниринговые, строительно-монтажные и пусконаладочные работы.

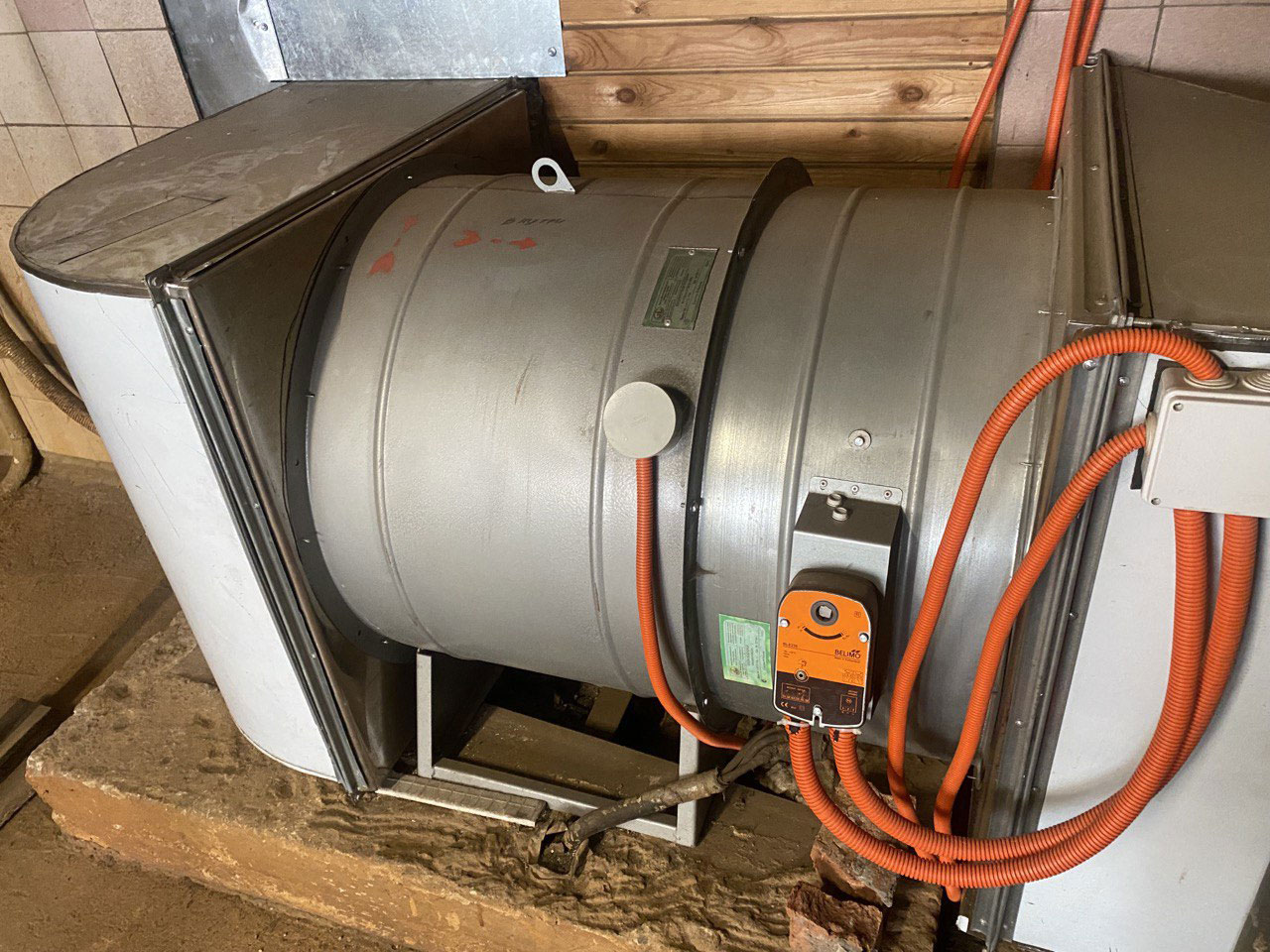

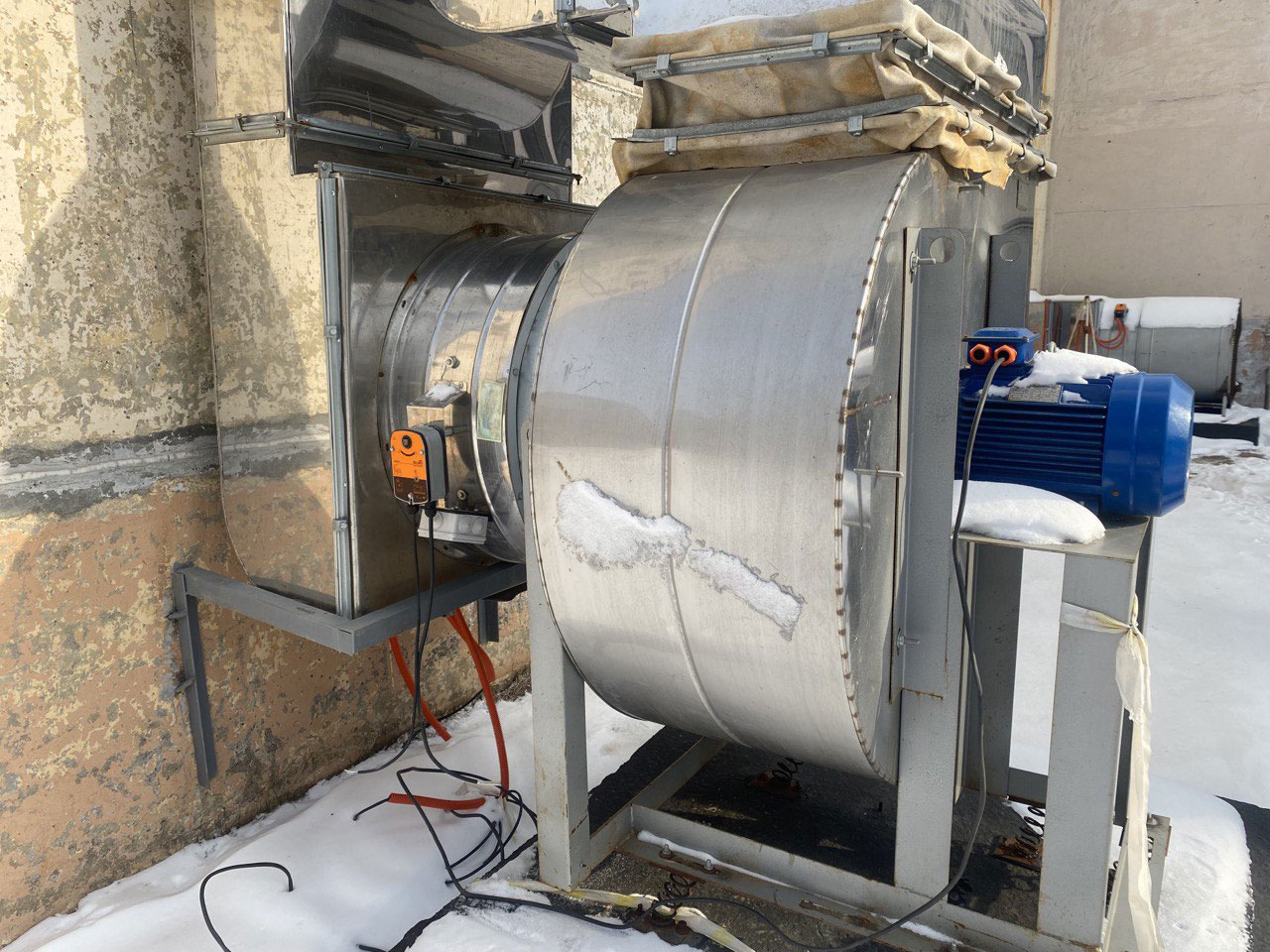

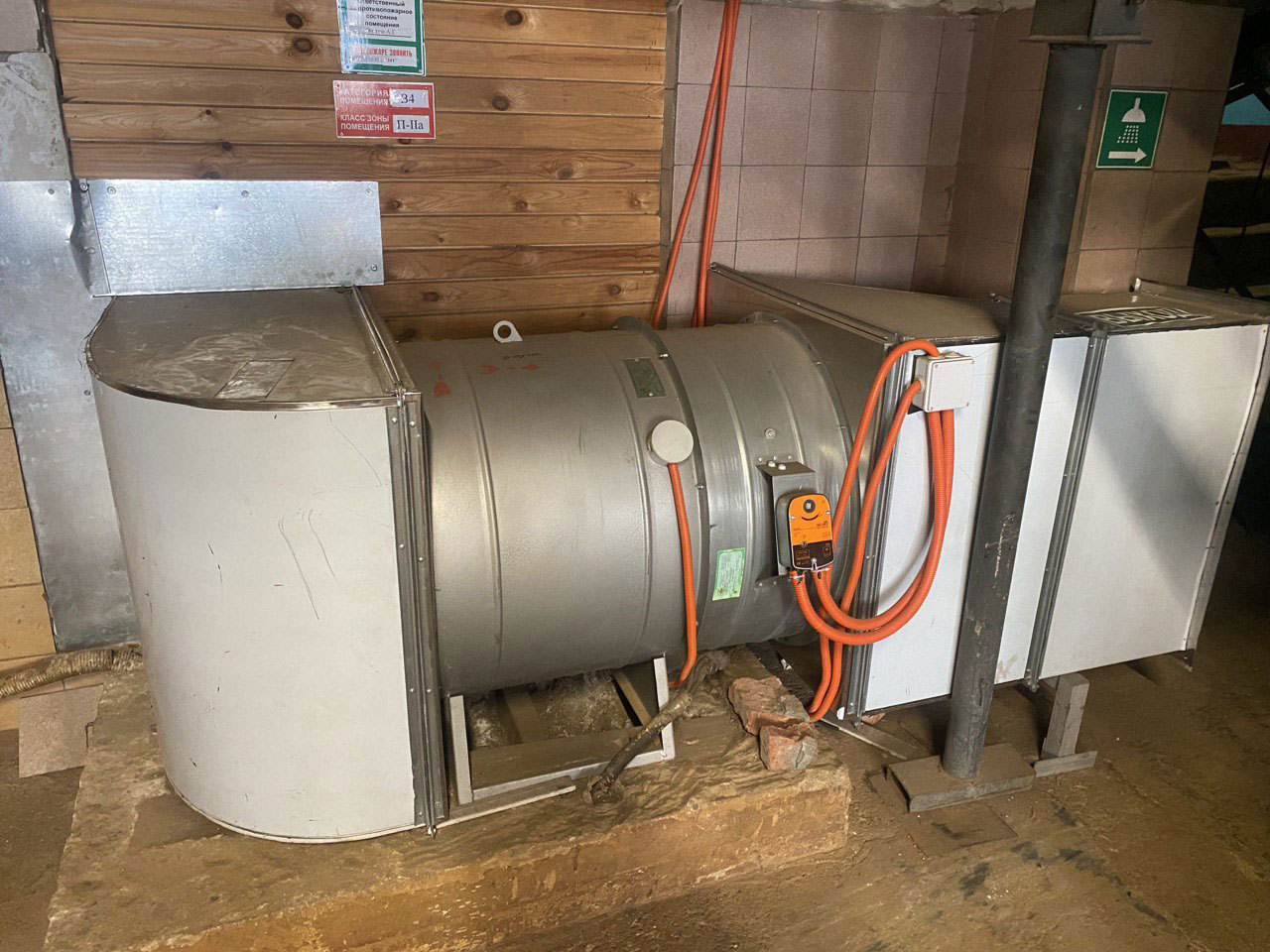

Системой охвачены

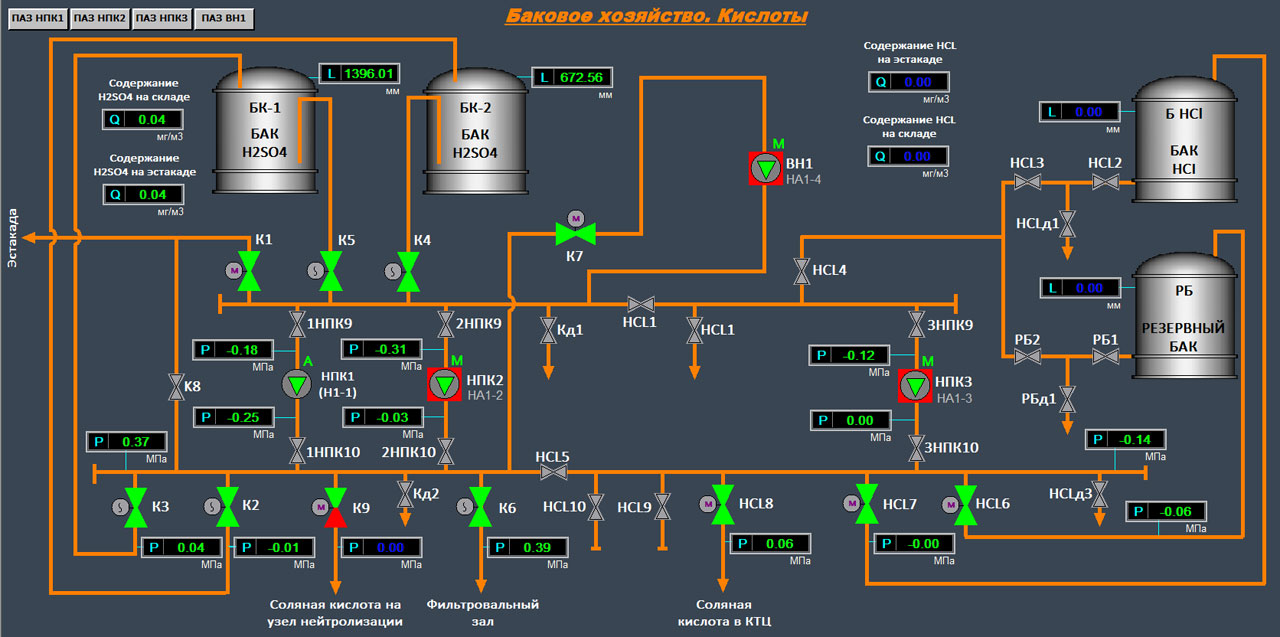

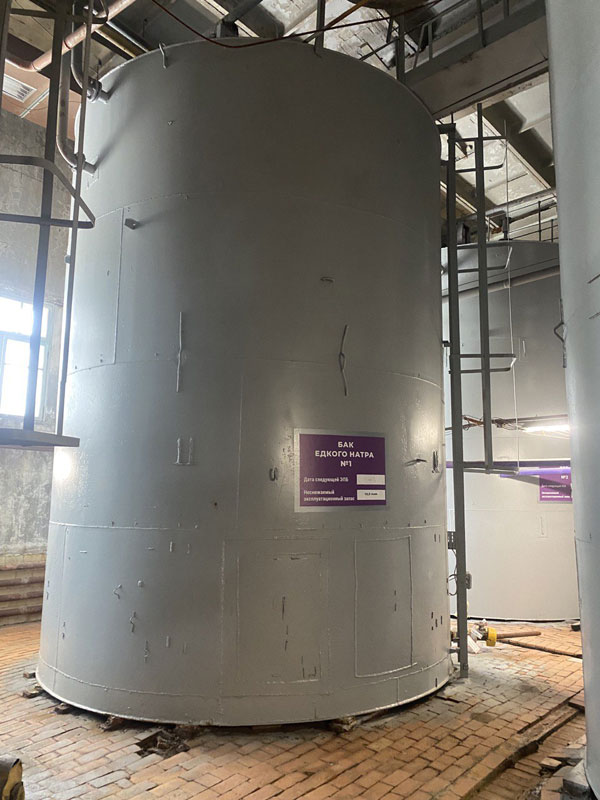

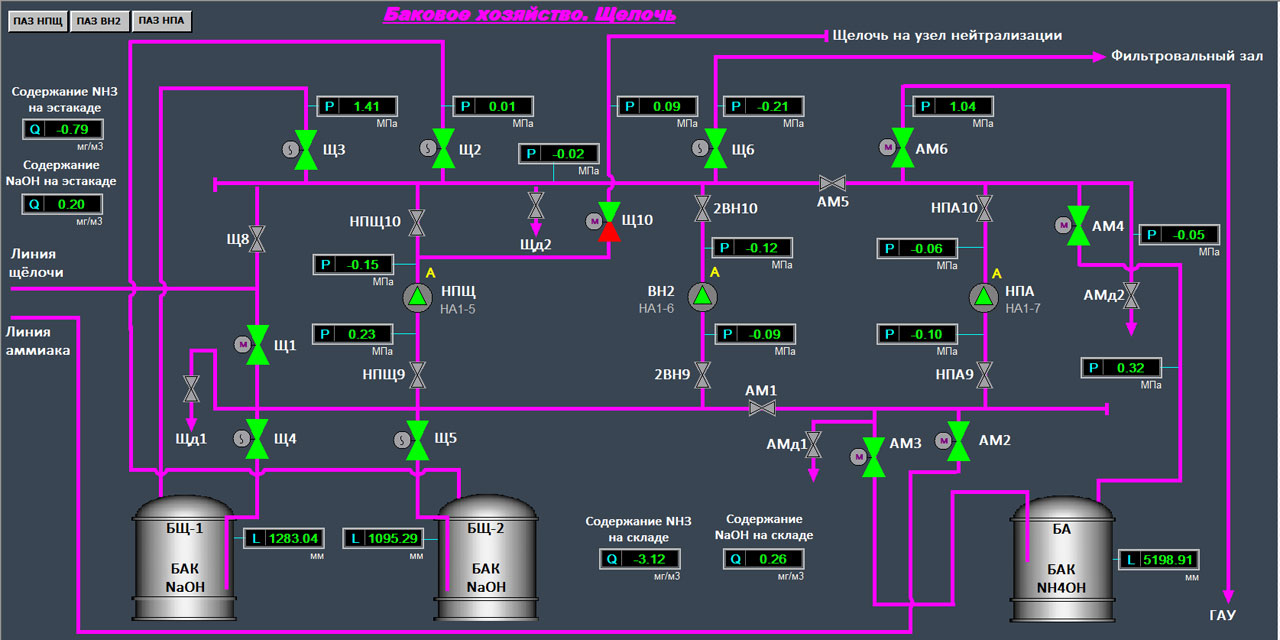

- Баковое хозяйство с баками агрессивных сред

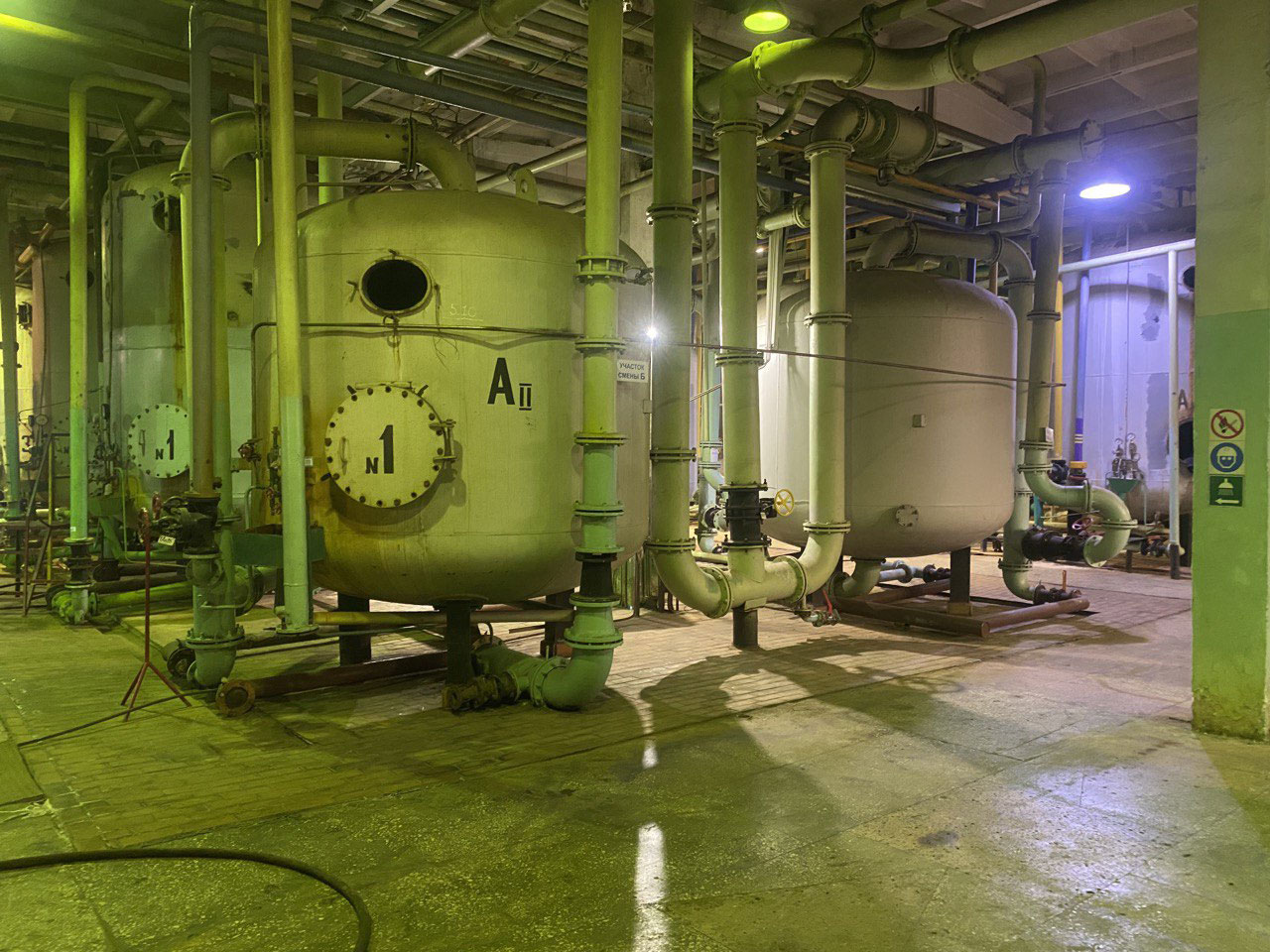

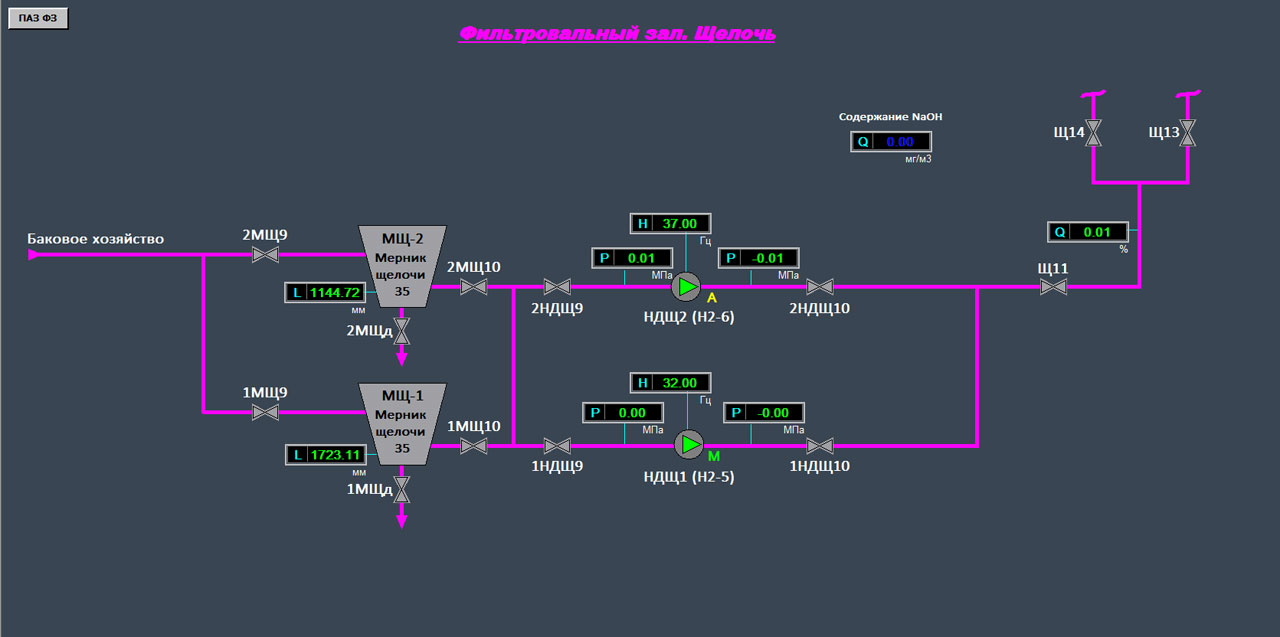

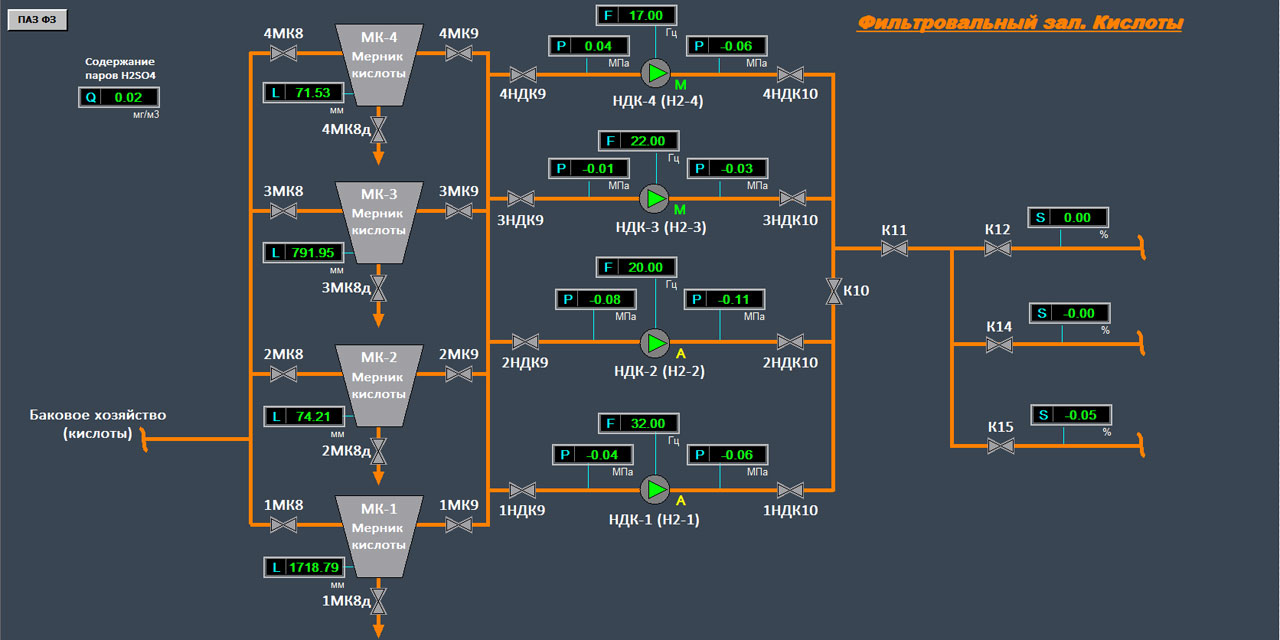

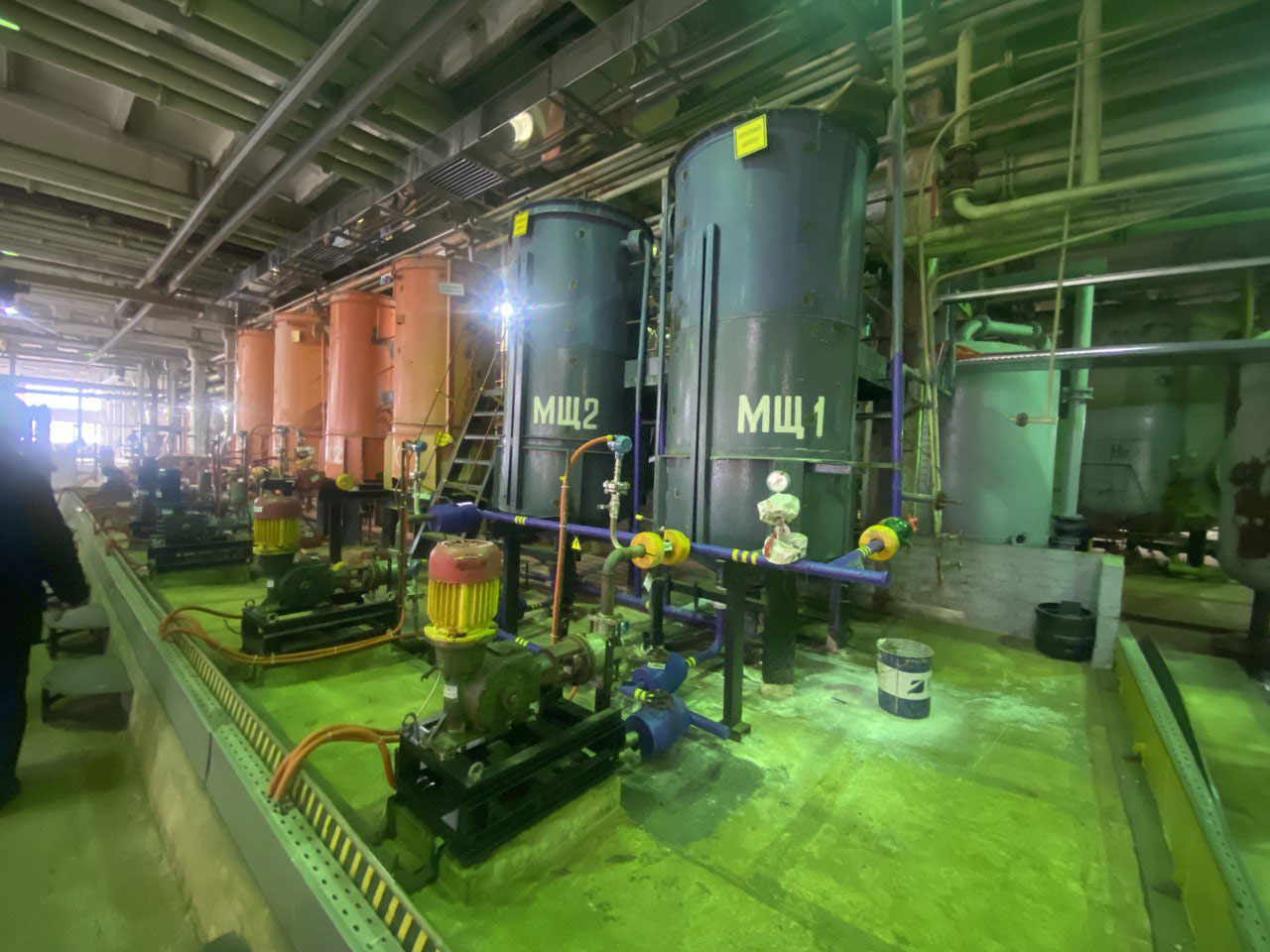

- Фильтровальный зал с мерниками агрессивных сред
- Электролизная установка
- Эстакада слива химически опасных веществ в ж/д цистерны

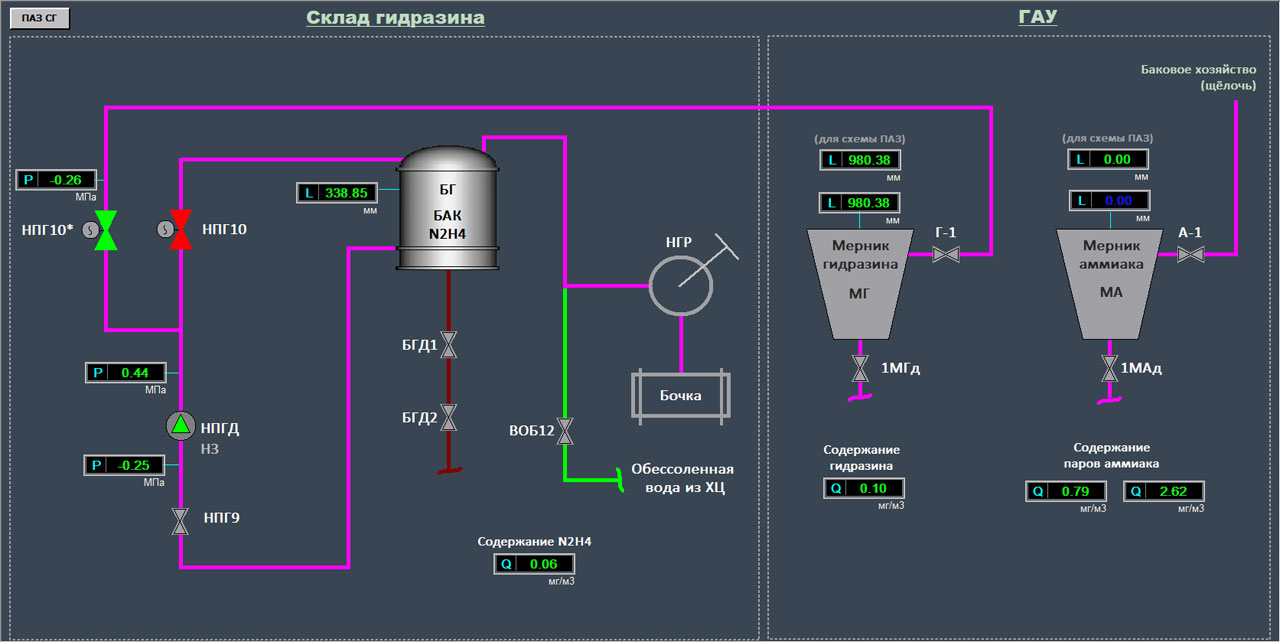

- Гидразинное хозяйство с баком агрессивных сред.
Функции системы

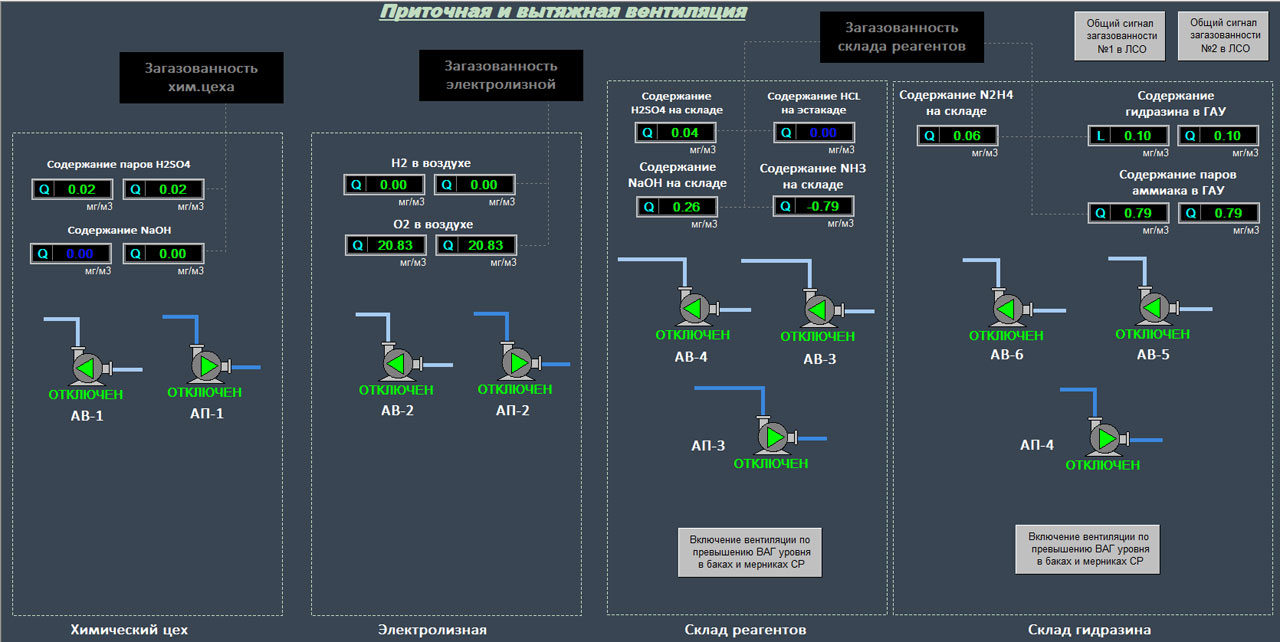

- Сбор и отображение на мониторе автоматизированного рабочего места (АРМ) оператора данных от различных датчиков и приборов, данных о состоянии запорно-регулирующей арматуры, насосов и другого оборудования
- Управление запорно-регулирующей арматурой и насосами с АРМ оператора
- Формирование световой и звуковой сигнализации в случае нарушения заданных границ, состояния загазованности, неисправности оборудования или иных нештатных ситуаций
- Ведение и архивирование трендов технологических параметров, отчетных документов, протоколов событий.

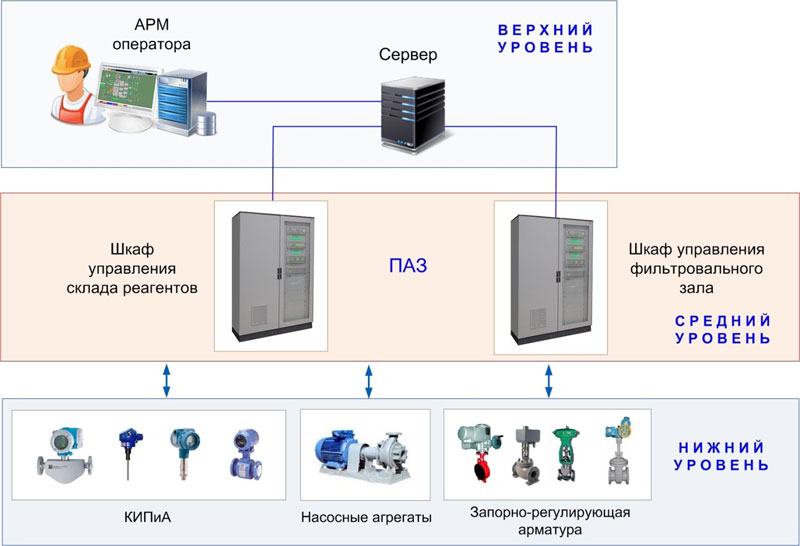

Архитектура системы
ПАЗ и АСУ ТП ХОПО Архангельской ТЭЦ функционируют на базе программно-технического комплекса КРУГ-2000 (ПТК КРУГ-2000®) и представляют собой трехуровневую систему.
1-й (нижний) уровень представлен датчиками измеряемых параметров, запорно-регулирующей арматурой, насосными агрегатами, приборами измерения расхода и уровня.

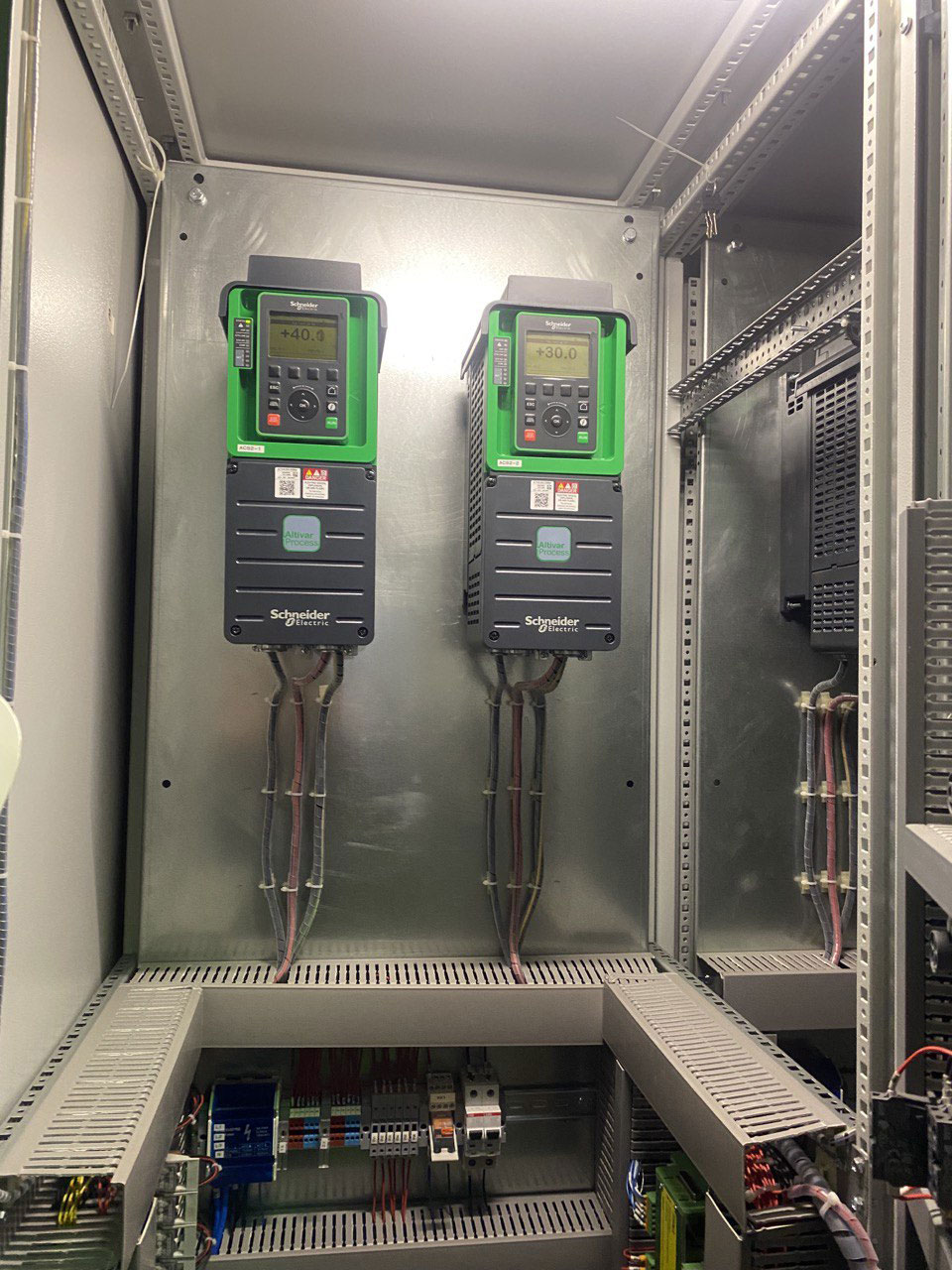

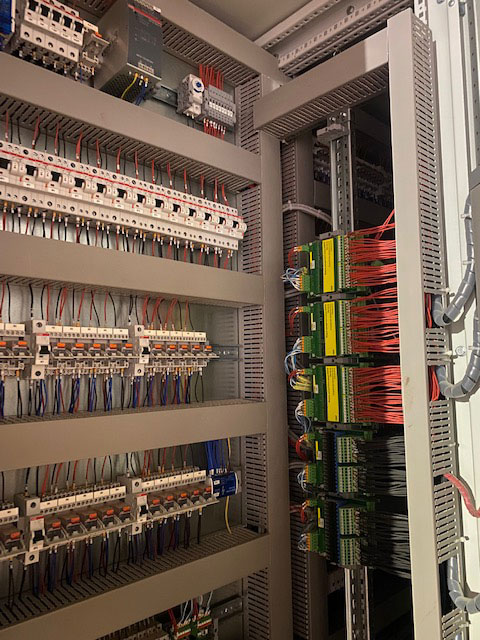

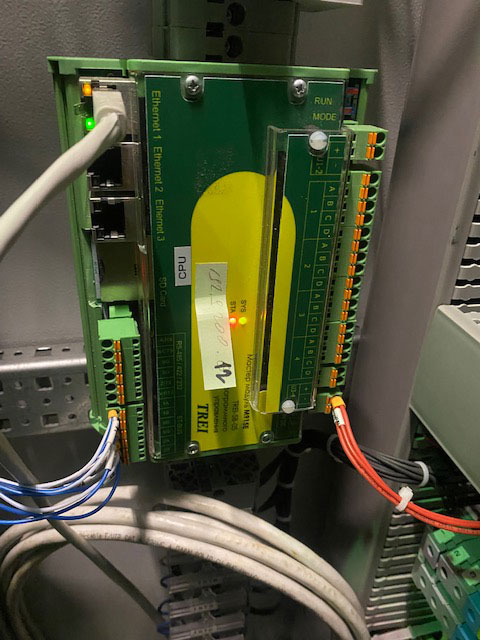

2-й (средний) уровень системы представлен шкафами управления с промышленными контроллерами семейства TREI из состава ПАК ПТК КРУГ-2000. Контроллерное оборудование функционирует под управлением Системы Реального Времени Контроллера (СРВК) разработки НПФ «КРУГ».
3-й (верхний) уровень системы представлен сервером и АРМ оператора с установленной SCADA КРУГ-2000, выполняющими функции сбора, обработки, визуализации и архивирования данных с датчиков нижнего уровня, функции управления исполнительными механизмами и насосными агрегатами.
Результаты
Внедрение системы обеспечило высокий уровень безопасности функционирования химически опасного производственного объекта Архангельской ТЭЦ.
Технические решения, принятые в проекте, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории РФ, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта.
