Модернизация АСУ ТП котла ТГМ-96Б ст.№12 Ульяновской ТЭЦ-1

Для повышения уровня автоматизации, надежности, безопасности и экономичности работы технологического оборудования, а также с целью приведения системы в соответствие действующим нормам и правилам компанией «КРУГ» выполнен комплекс работ по модернизации системы автоматического управления котлом ТГМ-96Б ст.№12 Ульяновской ТЭЦ-1.

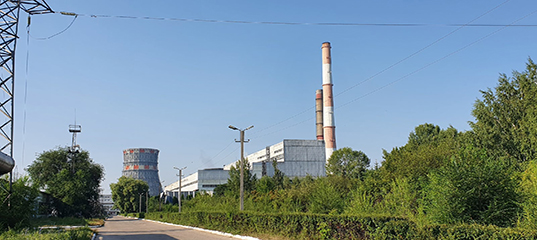

Ульяновская ТЭЦ-1 входит в Ульяновский филиал, работающий в составе Группы «Т Плюс». Обеспечивает энергоснабжение, отопление и горячее водоснабжение Ленинского, Засвияжского и Железнодорожного районов г. Ульяновска. Электрическая мощность станции 435 МВТ, тепловая мощность 2014 Гкал/ч. Основное топливо — газ, резервное — мазут. Старейшая теплоэлектроцентраль в Ульяновске. Строилась при автомобильном заводе для нужд промышленных предприятий.

Цели и задачи

• Эффективное и надежное управление котлоагрегатом в нормальных и переходных режимах
• Приведение технологического процесса работы котла в соответствие действующим нормам и правилам
• Обеспечение оперативного и обслуживающего персонала своевременной, достоверной и достаточной информацией о ходе технологического процесса и состоянии основного оборудования
• Защита персонала и котлоагрегата путем его останова при угрозе аварии
• Реализация алгоритмов автоматической проверки герметичности газового оборудования и розжига горелочных устройств
• Повышение надежности работы оборудования за счет уменьшения вероятности ошибочных действий персонала и применения передовых технологий контроля и управления
• Повышение экономичности работы оборудования за счет оптимизации нестационарных режимов работы, сокращения времени пусковых операций

Функции системы

• Измерение и контроль технологических параметров
• Автоматическая проверка герметичности (опрессовка) газовых блоков горелок котла

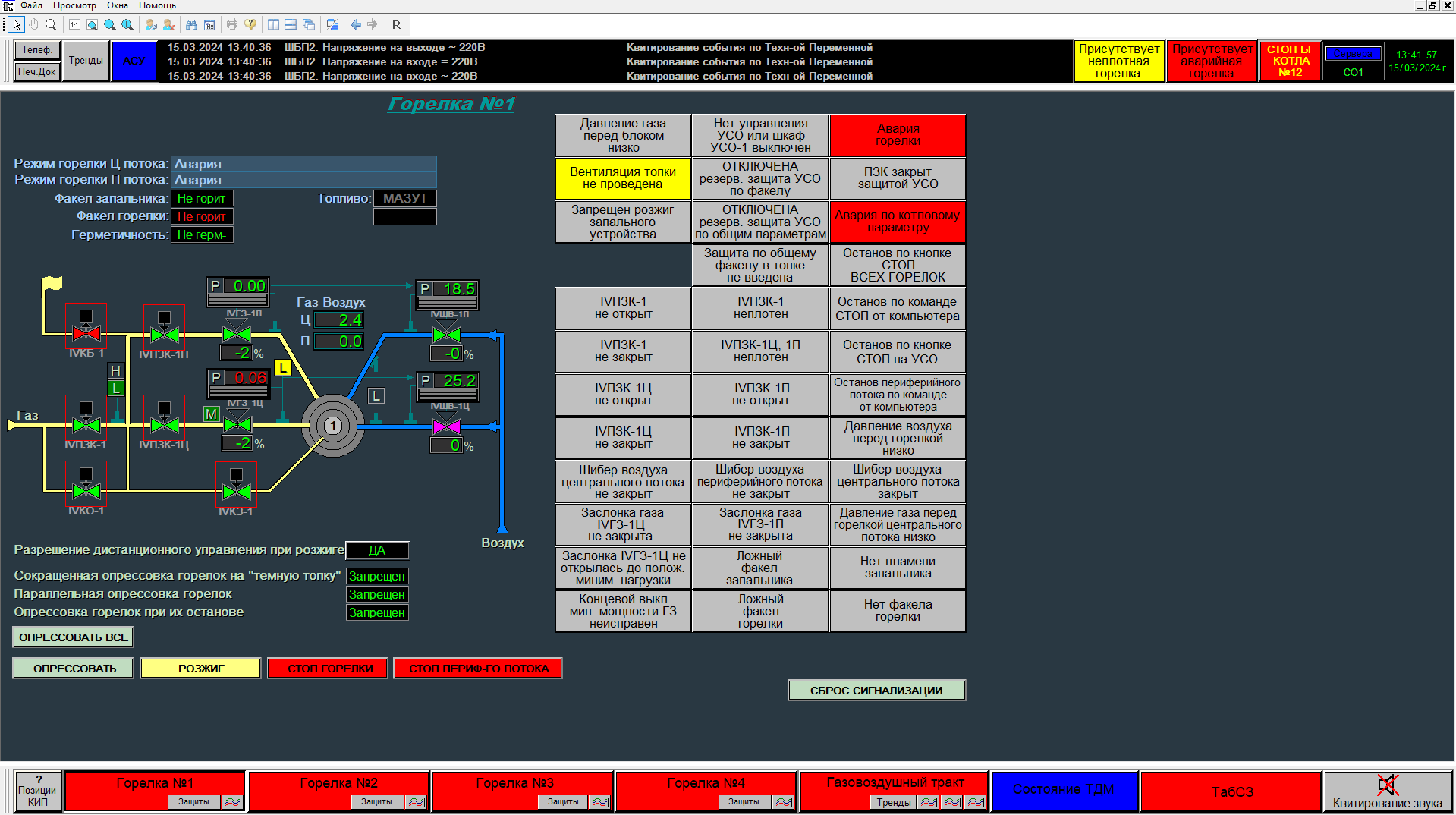

• Автоматический розжиг газовых горелок
• Обнаружение, сигнализация и регистрация отклонений параметров от установленных границ
• Автоматическое формирование и печать отчетных документов
• Архивирование истории изменения параметров
• Дистанционное управление исполнительными механизмами
• Выполнение алгоритмов технологических защит и блокировок
• Автоматическое регулирование
• Поддержка единства системного времени
• Разграничение доступа к функциям системы
• Программно-аппаратная самодиагностика контроллерного и иного оборудования системы с выводом информации на бортовые индикаторы и верхний уровень
• Проверка достоверности информационных сигналов
• Оперативная перенастройка системы и реконфигурация программного обеспечения

Архитектура

Система разработана на базе типового решения АСУ ТП котлоагрегата с применением российского программно-аппаратного (программно-технического) комплекса КРУГ-2000^® (ПАК ПТК КРУГ-2000). Глубокой модернизации были подвержены средний и верхний уровень системы.

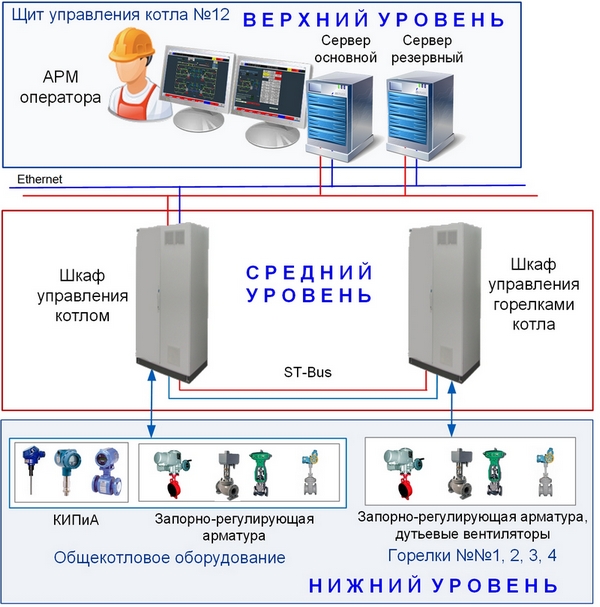

Структура системы имеет трехуровневую архитектуру.

В 1-й (нижний) уровень (существующий) входят датчики измеряемых аналоговых и дискретных сигналов, исполнительные устройства, включающие в себя запорную и регулирующую арматуру.

Во 2-й (средний) уровень входят шкаф управления общекотловым оборудованием и шкаф управления горелками котла на базе микропроцессорных контроллеров. На данном этапе развития системы полностью заменено физически и морально устаревшее контроллерное оборудование на современное с увеличением количества модулей ввода-вывода.

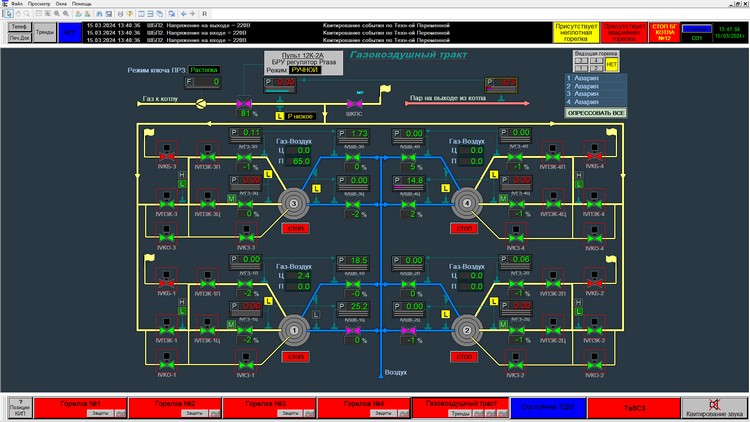

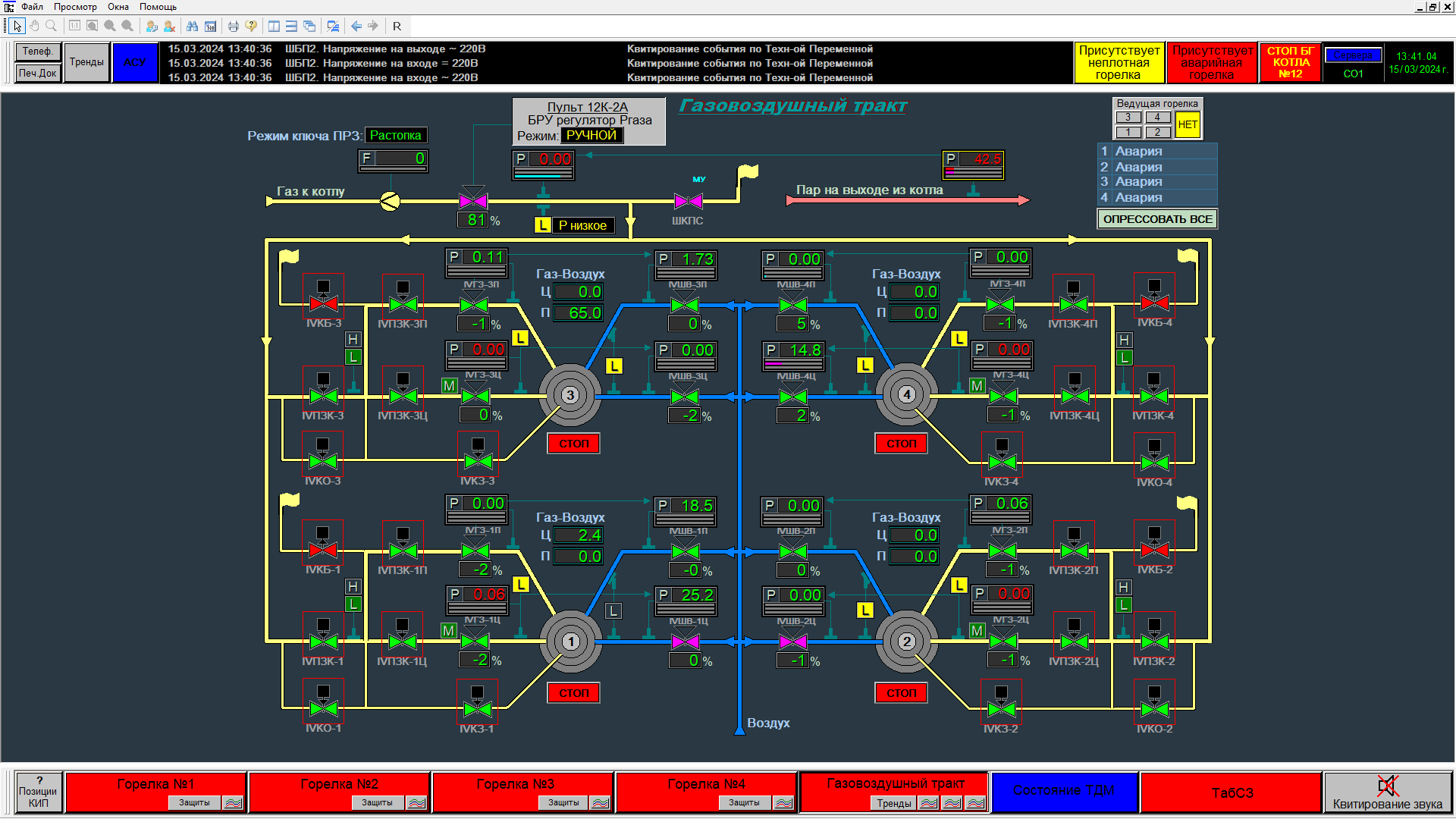

3-й (верхний) уровень состоит из Центрального щита управления котлом, который оснащен одним автоматизированным рабочим местом (АРМ) оператора и двумя резервируемыми серверами. На данном уровне в ходе модернизации обновлено программное обеспечение SCADA КРУГ-2000 до актуальной версии 5.0 с заменой операционной системы на Astra Linux (wine).

Информационная мощность системы

• Аналоговых входных сигналов – 278
• Аналоговых выходных сигналов – 32
• Дискретных входных сигналов – 440
• Дискретных выходных сигналов – 288.

Отличительные особенности

Технологические защиты. Система автоматического ввода и вывода защит обеспечивает возможность нормальной эксплуатации технологического оборудования во всех эксплуатационных режимах, включая пусковые, без вмешательства персонала в работу защит. Интерфейсная часть подсистемы технологических защит и блокировок выполнена в удобном для понимания алгоритма виде и позволяет быстро и оперативно разобраться в причинах действия защиты или блокировки.

Технологические защиты предусматривают:

• автоматическое и санкционированное ручное включение/отключение
• санкционированную корректировку уставок защиты
• контроль действия и регистрацию первопричины срабатывания
• автоматическое формирование протоколов аварийных ситуаций, регистрирующих изменения аналоговых и дискретных параметров до и после аварии.

Компанией «КРУГ» выполнен полный комплекс работ: проектирование, поставка оборудования, инжиниринг, монтажные и пусконаладочные работы.

Результаты

Внедрение модернизированной АСУ ТП на базе ПАК ПТК КРУГ-2000 обеспечило выполнение всех требований действующих нормативных документов в области энергетики, а также требований Указа Президента РФ №166 об импортозамещении на объектах критической информационной инфраструктуры (КИИ), привело к значительному расширению функциональных возможностей системы, повышению уровня надежности технологического оборудования и средств автоматизации, снижению трудозатрат на техническое обслуживание и ремонт.

НПФ «КРУГ» последовательно осуществляет ввод, реконструкцию и модернизацию основного оборудования и средств автоматизации техпроцессов на Ульяновской ТЭЦ-1. С 2005 г. внедрено и модернизировано более десятка систем на базе ПАК ПТК КРУГ-2000, включая АСУ ТП котлов, САУГ котлов, АСУ ТП ХВО, систем мониторинга, учета энергоресурсов и телемеханики.
