Модернизация системы электропитания энергетического оборудования Архангельской ТЭЦ

Надежность и бесперебойность работы АСУ ТП энергетического оборудования ТЭЦ гарантируют минимальное количество аварийных и нештатных ситуаций.

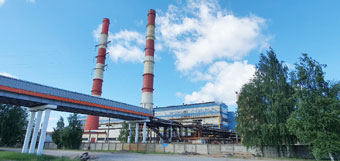

Архангельская ТЭЦ — крупнейшая электростанция Архангельской области. Входит в состав ОАО «Территориальная генерирующая компания № 2» (ТГК-2). Является основным источником тепловой энергии в системе централизованного теплоснабжения Архангельска. На сегодняшний день, помимо шести турбин, на ней установлено шесть паровых котлов и три водогрейных. Электрическая мощность составляет 450 МВт, тепловая – 1368 Гкал/ч.

Цель проекта

Основной целью проекта является повышение надежности АСУ ТП котлоагрегата ТГМ-84Б, позволяющее исключить возникновение аварийных ситуаций. Для решения этой задачи необходимо было модернизировать систему бесперебойного электропитания АСУ ТП ТГМ-84Б, придав ей новые качественные характеристики.

Достаточно длительное и плодотворное сотрудничество с «ТГК-2», а также опыт работы с системами бесперебойного электропитания предопределило выбор компании КРУГ в качестве исполнителя проекта.

Объекты: арматура газооборудования горелок, шкафы управления горелками (ШУГ), приборы технологических защит, автоматизированные рабочие места машиниста котлоагрегата.

Что делает система для достижения поставленной цели:

• Обеспечивает гарантированным питанием газооборудование и оборудование АСУ ТП турбогенератора
• Исключает возникновение дефектов и выхода из строя запитанного оборудования за счет:
  • постоянного контроля качественных характеристик электросети
  • снижения вероятности отключения электропитания.

Функции системы

• Обеспечение газооборудования и АСУ ТП ТГМ-84Б электроэнергией с заданными параметрами, в т.ч. при исчезновении напряжения на обоих вводах, отклонении напряжения или частоты в промышленной сети свыше допустимых пределов

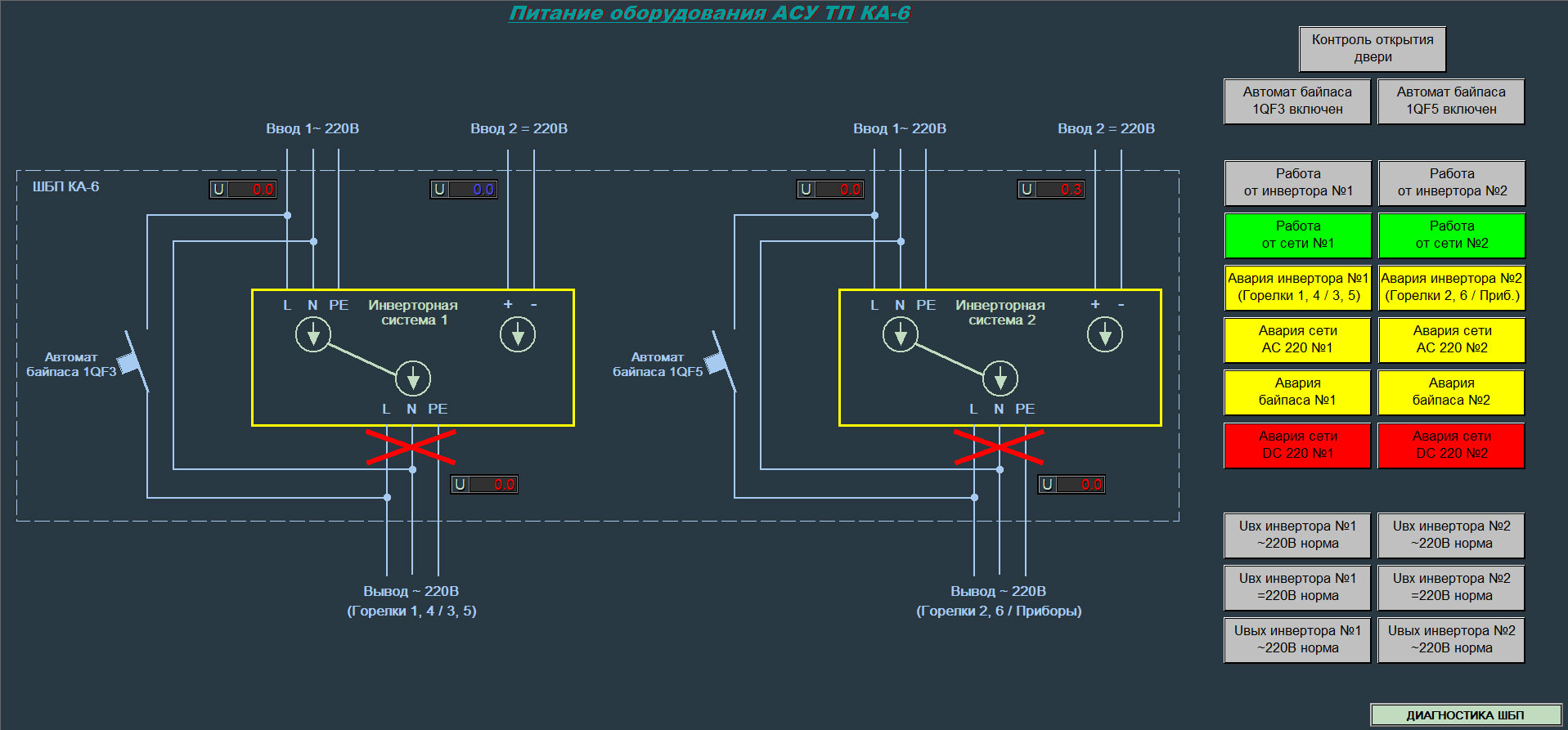

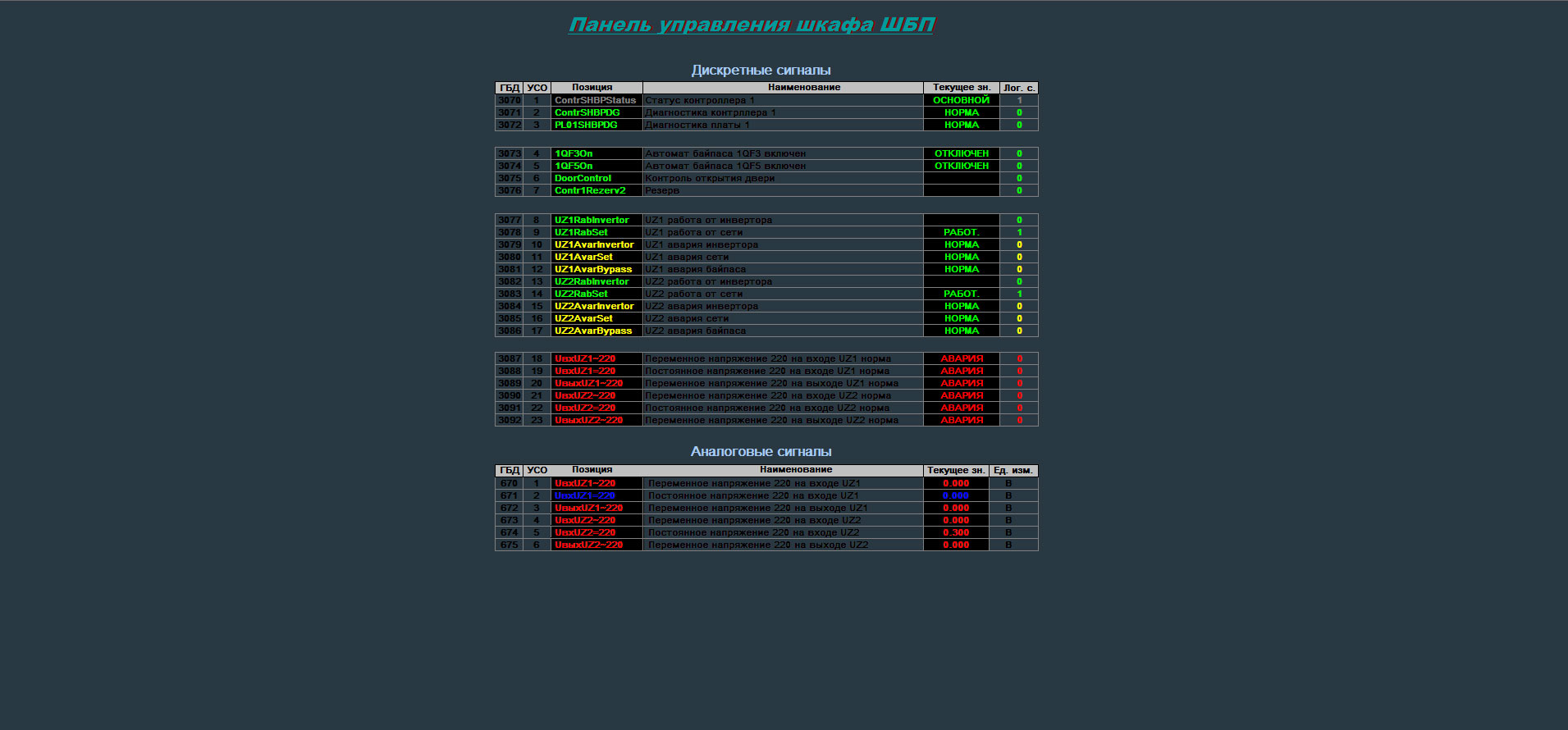

• Сбор, архивирование и предоставление информации о состоянии системы питания оперативному персоналу
• Сигнализация нарушений в работе оборудования на информационном табло.

Архитектура

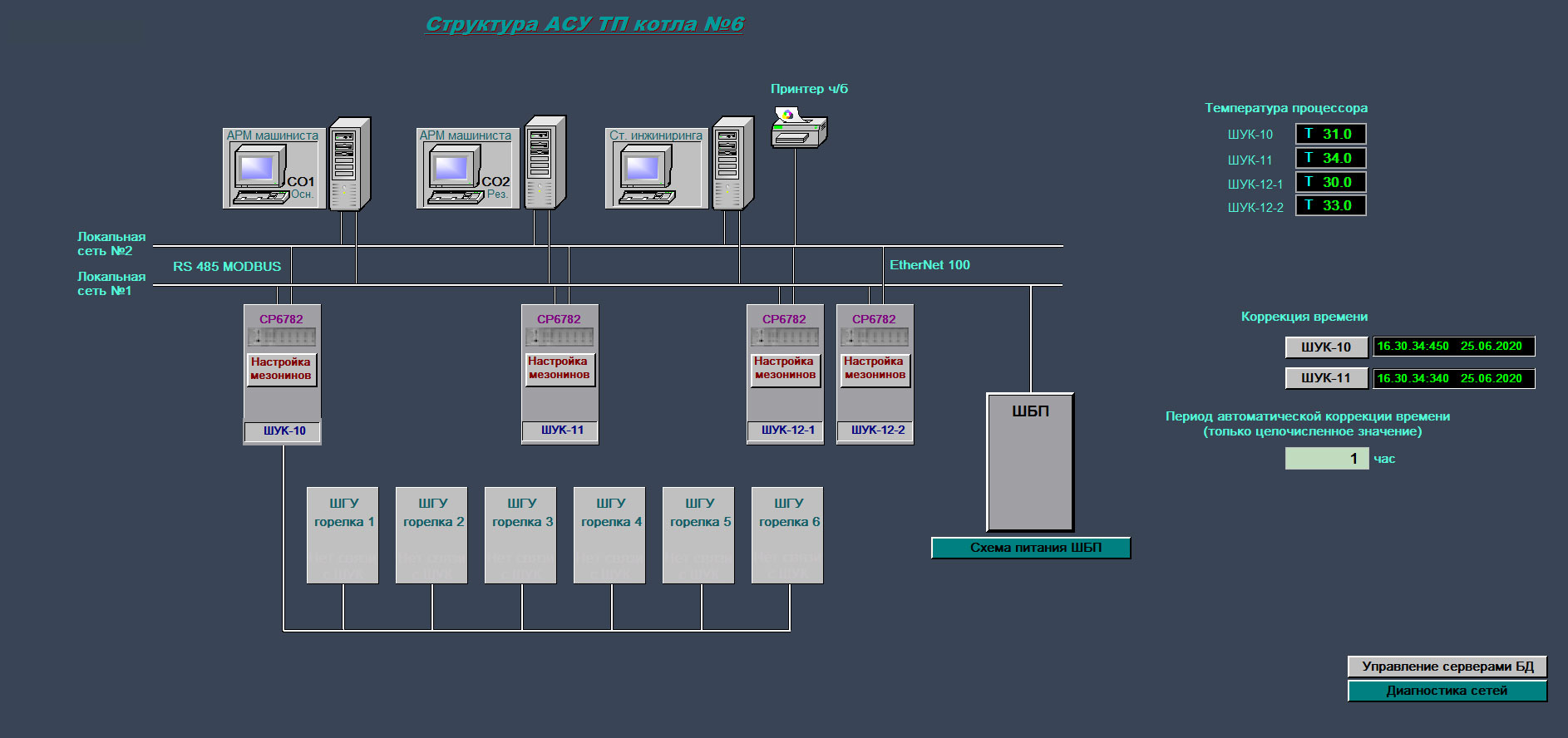

АСУ ТП котлоагрегата функционирует на базе программно-технического комплекса КРУГ-2000 (ПТК КРУГ-2000^®), и подсистема электропитания была включена в ее состав.

В первый (нижний) уровень АСУ ТП входит оборудование блоков горелок и аппаратуры котла.

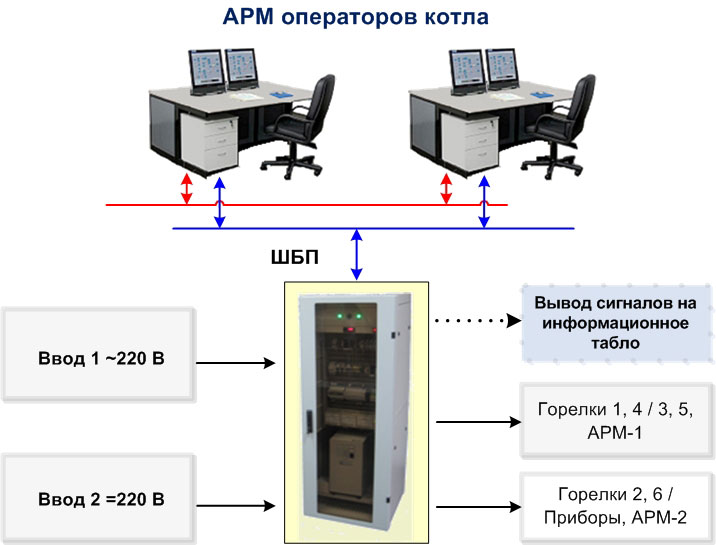

Во второй (средний) уровень был включен шкаф бесперебойного питания с контроллером DevLink-C1000 и двумя инверторами.

Третий (верхний) уровень содержит резервируемые АРМ оператора под управлением SCADA КРУГ-2000, осуществляющие сбор, обработку, хранение и визуализацию данных

Особенности подсистемы электропитания

Благодаря новым инверторным системам, которые в разы лучше, надежнее и качественнее классических источников бесперебойного питания, оборудование блоков горелок и АСУ ТП будут работать без отключений от питания и без аварийных ситуаций.

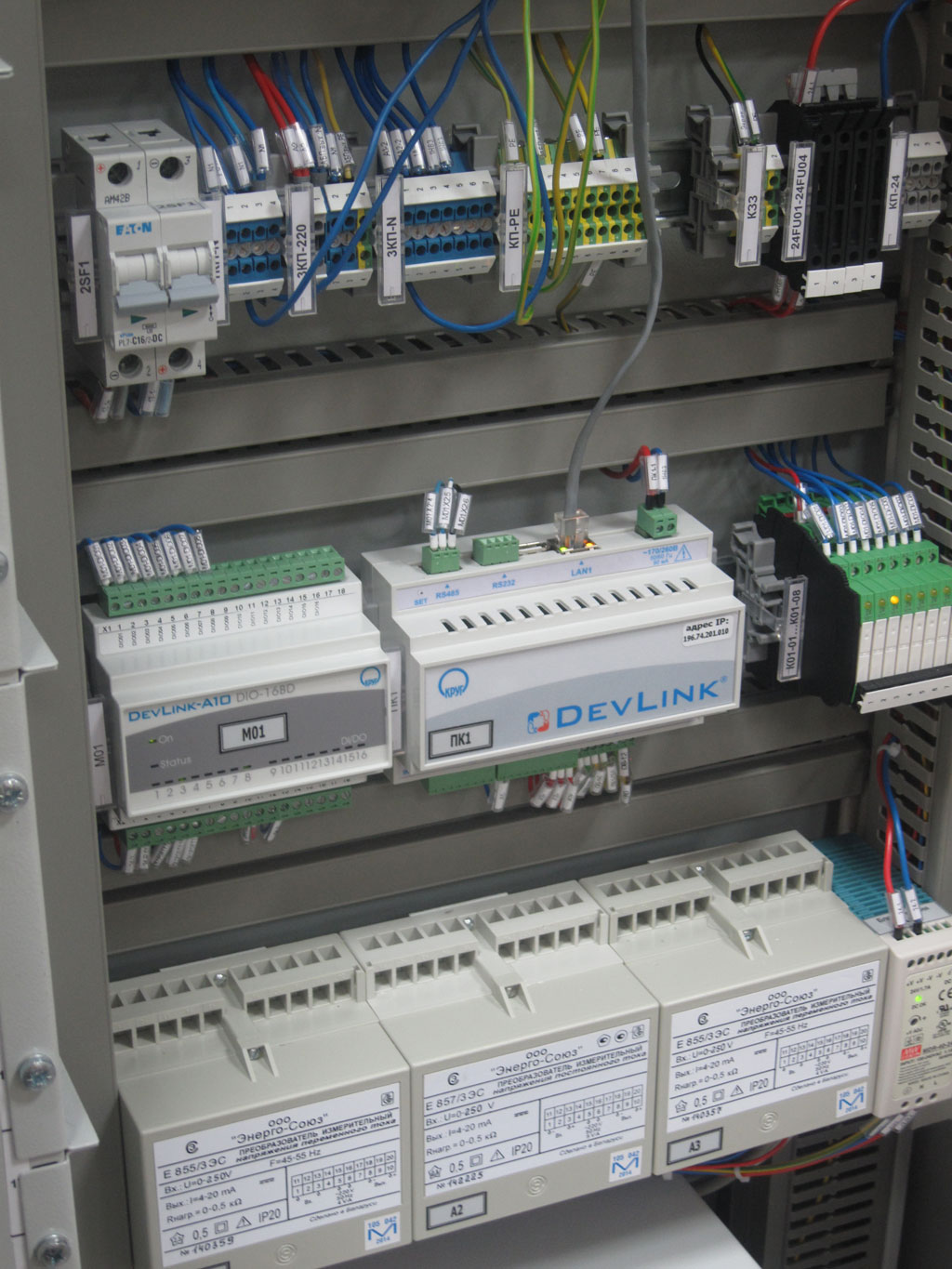

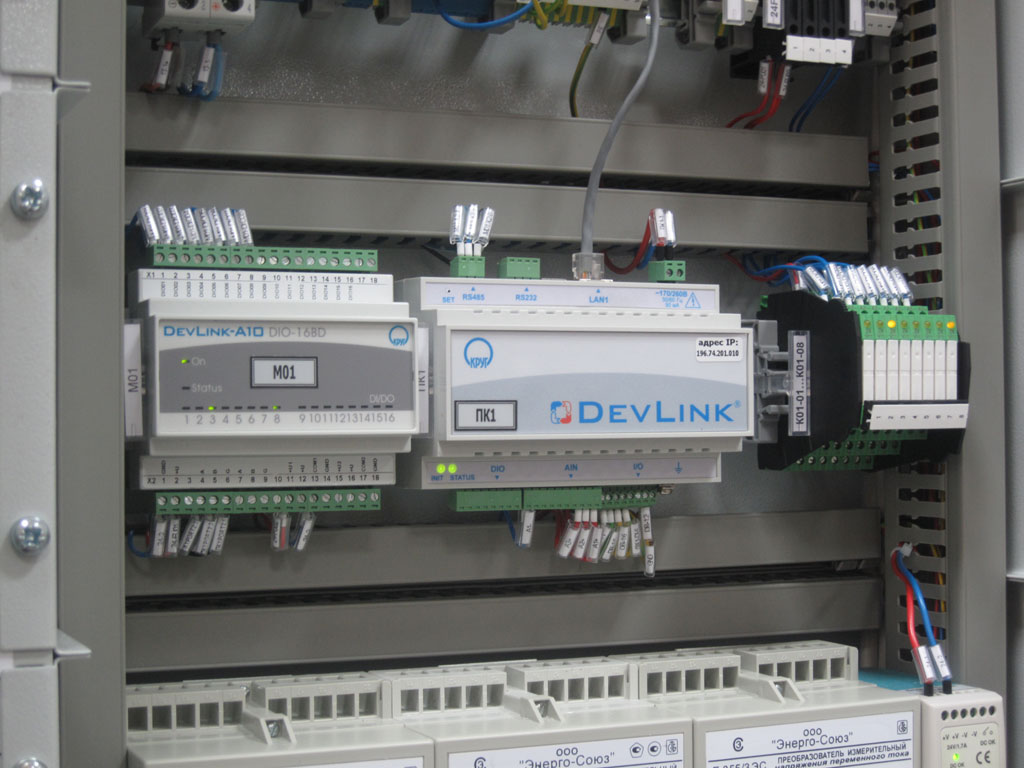

Компанией КРУГ выполнена поставка шкафа бесперебойного питания (с контроллером и двумя инверторными системами). Проведены работы по инжинирингу, монтажу и пусконаладке подсистемы.

Результаты

Модернизация подсистемы электропитания обеспечила:

• электроэнергией газооборудование и оборудование АСУ ТП с заданными качественными характеристиками, в т.ч. при исчезновении напряжения на обоих входах
• исключение постоянных затрат на замену аккумуляторных батарей для ИБП во время последующей эксплуатации
• предоставление информации оперативному персоналу о состоянии оборудования электропитания и качественных характеристиках электроэнергии.

В 2021 г. планируется дальнейшая модернизация систем электропитания и других АСУ ТПР энергетического оборудования Архангельской ТЭЦ.

Ранее на Архангельской ТЭЦ были выполнены проекты:

• АСУ ТП котлов ТГМЕ 84 №№5,6 и КВГМ-180 ст.№1.Архангельской ТЭЦ
• АСУ ТП котлов ТГМE-84 ст. № 1, 2, 3, 4 и ГРП Архангельской ТЭЦ
• Система телеметрии ГРП Архангельской и Северодвинской ТЭЦ.
