Система автоматизированного управления газовыми горелками котла №2 Новокуйбышевской ТЭЦ-1

На Новокуйбышевской ТЭЦ-1 (Самарский филиал ОАО «Волжская ТГК») в декабре 2012 года введена в эксплуатацию система автоматизированного управления газовыми горелками (САУГ) котла ТП-170 ст. №2 на базе ПТК КРУГ-2000^®.

Работа проводилась в рамках модернизации системы газопотребления котла №2 с установкой газовых блоков производства НПО «АМАКС».

Цели создания САУГ

• Выполнение требований «Правил безопасности систем газораспределения и газопотребления» ПБ 12.529.03
• Обеспечение оперативного персонала своевременной, достоверной и достаточной информацией о ходе технологического процесса и состоянии основного оборудования для оперативного управления, анализа, оптимизации планирования работы оборудования и ведения технической отчетности
• Повышение надежности работы оборудования за счет передовых технологий контроля и управления.

Функции САУГ

• Автоматическая опрессовка газовых блоков горелок
• Автоматический розжиг газовых горелок
• Возможность перехода с одного вида топлива на другой (газ/мазут) без остановки горелки
• Технологические защиты и блокировки для безопасного розжига горелок
• Дистанционное управление оборудованием

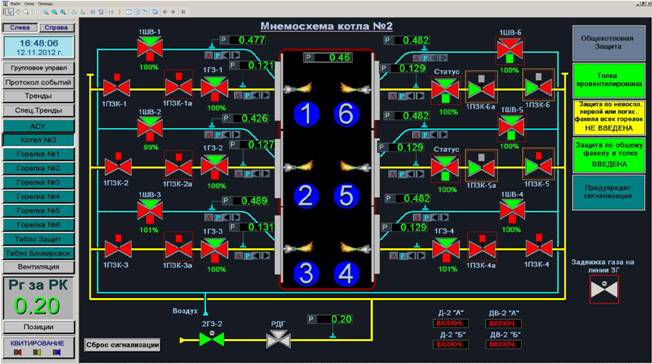

• Информационные функции
• Архивирование данных
• Местное управление с панели оператора.

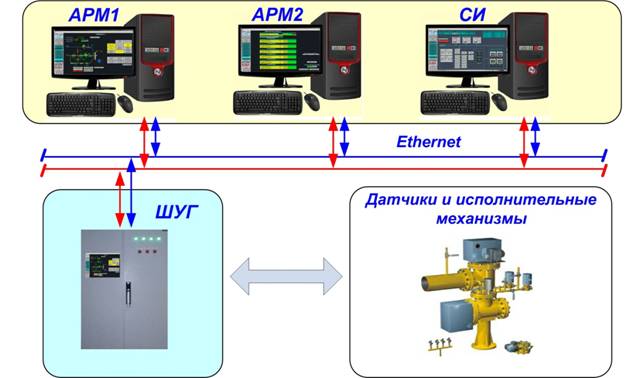

Структура системы
САУГ выполнена на базе типового технического решения НПФ «КРУГ». Система автоматизированного управления горелок котлоагрегата №2 представляет собой трехуровневую архитектуру.

В 1-й (нижний) уровень входят датчики измеряемых параметров, запорная и регулирующая арматура.

2-й (средний) уровень системы представлен шкафом управления горелками (ШУГ).
ШУГ обеспечивает работу подсистем технологических защит и блокировок, автоматического регулирования, дистанционного управления и работу информационной подсистемы. Микропроцессорный контроллер выполнен по схеме 100% резервирования процессорной части. В ШУГ предусмотрена возможность контроля и управления технологическим процессом с использованием пульта местного управления на базе сенсорной панели оператора.

3-й (верхний) уровень системы представлен двумя автоматизированными рабочими местами оператора (АРМ-1, АРМ-2), совмещенными по функционалу с серверами БД и выполненными по схеме 100% резервирования. Для выполнения сервисных операций в программно-техническом комплексе (ПТК) предусмотрена станция инжиниринга (СИ).

Информационная мощность системы

• Входных сигналов – 650
• Выходных сигналов - 320.

Внедрение САУГ обеспечило:

• Выполнение требований «Правил безопасности систем газораспределения и газопотребления» ПБ 12.529.03 Ростехнадзора
• Повышение безопасности розжига котлоагрегата
• Повышение надежности работы оборудования за счет уменьшения вероятности ошибочных действий персонала
• Повышение экономичности работы оборудования за счет оптимизации нестационарных режимов работы, сокращения времени пусковых операций
• Повышение коэффициента готовности оборудования.

НПФ «КРУГ» выполнила весь комплекс работ по внедрению системы «под ключ». Для  выполнения строительно-монтажных и пусконаладочных работ были привлечены специалисты подрядных организаций «КЭР – Автоматика» и НПО «АМАКС».

В 2013 году планируется проведение аналогичных работ на котлоагрегате ст. №6.

В течение 2012 года фирмой «КРУГ» были также внедрены:

• САУГ котла НЗЛ-60 ст. №2 Самарской ГРЭС
• САУГ котла ПК-19 ст.№1 и котла ТП-47 ст. №5 Саранской ТЭЦ-2
