Системы автоматизированного управления газовыми горелками энергетических котлов Ульяновской ТЭЦ-1

На Ульяновской ТЭЦ-1 успешно введены в эксплуатацию системы автоматизированного управления газовыми горелками (САУГ) энергетических котлов ПК-11, ПК-12 типа ТГМ-96Б.

Данные работы проводились в рамках реконструкции систем газоснабжения котлов с целью их приведения к требованиям "Правил безопасности систем газораспределения и газопотребления" ПБ 12.529.03.

ТЭЦ-1 г. Ульяновска является филиалом ОАО "Волжская ТГК", на котором последовательно проводится реконструкция и модернизация основного оборудования и средств автоматизации технологического процесса.

Основными целями автоматизации системы управления горелками являются:

  • повышение безопасности розжига при работе котлов на основном и резервном топливе
  • защита горелочных устройств путем их останова при угрозе аварии и реализация требований нормативных документов
  • повышение надежности работы оборудования благодаря уменьшению вероятности ошибочных действий персонала
  • повышение экономичности работы оборудования за счет оптимизации нестационарных режимов работы и сокращения времени пусковых операций.

Научно-производственной фирмой "КРУГ" совместно с группой компаний "АМАКС" (генеральный поставщик) в кратчайшие сроки выполнен полный комплекс работ по внедрению системы в опытную эксплуатацию, включая пусконаладочные работы. Компания "АМАКС" является безусловным лидером по поставкам оборудования для ТЭЦ, ГРЭС, РТС и котельных в России.

Функции системы автоматизированного управления газовыми горелками котлов:

  • автоматическая опрессовка газовых блоков
  • автоматизированный розжиг 2-х-поточных газовых горелок
  • поддержка совместной работы на газе и мазуте с возможностью перехода с одного вида топлива на другой без остановки горелки
  • технологические защиты и блокировки для реализации требований нормативной документации по безопасному розжигу горелок
  • автоматическое регулирование параметров по горелкам
  • дистанционное управление оборудованием
  • информационные функции
  • архивирование данных.

Функции САУГ реализованы согласно требованиям РАО "ЕЭС России", предъявляемым к объектам энергетики.

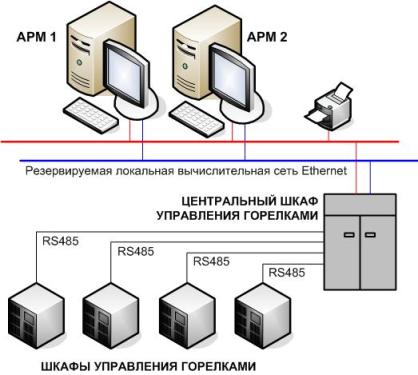

Структурная схема АСУ газовыми горелками

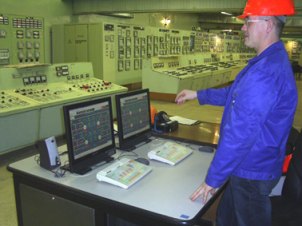

Верхний уровень САУГ построен на базе ПТК "КРУГ-2000" с применением технологии КЛИЕНТ-СЕРВЕР и состоит из двух автоматизированных рабочих мест (АРМ) машиниста котла.

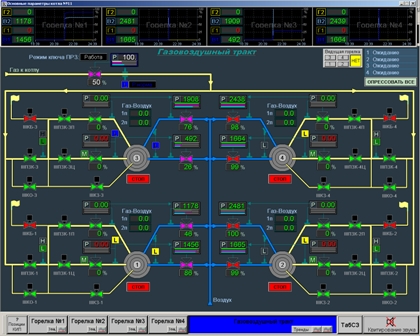

Каждый АРМ включает в себя сервер, осуществляющий сбор, обработку и долговременное хранение (архивные функции) данных, поступающих с нижнего уровня системы, а также обеспечивает визуализацию и управление технологическими параметрами и оборудованием горелочных устройств. АРМ-ы машиниста находятся в "горячем резерве" и обеспечивают полную синхронизацию данных.

На нижнем уровне в качестве технических средств САУГ использованы контроллеры TREI-5B-02 со 100%-ным резервированием процессорных модулей. К контроллерам подключаются по индивидуальному, гальванически развязанному, интерфейсу четыре шкафа управления газогорелочными устройствами типа "УСО1.1".

Связь между АРМ-ами машиниста и контроллерами осуществляется по резервируемой локальной вычислительной сети Ethernet.

Информационная мощность (количество сигналов, обрабатываемых и формируемых в системе):

Входные аналоговые сигналы -60
Входные дискретные сигналы -500
Выходные дискретные сигналы -250
Контуры регулирования -17.

Выводы

Внедрение САУГ энергетических котлов позволило:

  • эксплуатировать котлы в полном соответствии с требованиями ПБ 12.529.03
  • снизить аварийность в работе оборудования за счет автоматизации процессов розжига и управления газовым оборудованием котлов
  • уменьшить вероятность ошибочных действий оперативного персонала благодаря своевременному представлению информации в наглядном виде
  • улучшить технологическую дисциплину за счет точной и своевременной регистрации действий персонала.
