Система автоматизированного управления газовыми горелками котла ТГМЕ-464 Пензенской ТЭЦ-1

Научно-производственной фирмой «КРУГ» модернизирована система автоматического управления горелками (САУГ) котлоагрегата ТГМЕ-464 ст.№11 Пензенской ТЭЦ-1 на базе программно-технического комплекса КРУГ-2000® (ПТК КРУГ-2000®).

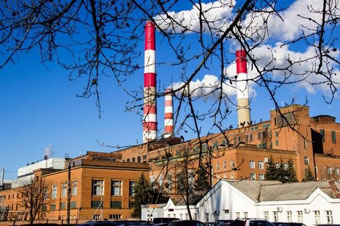

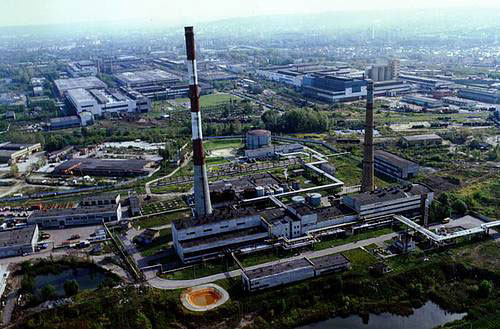

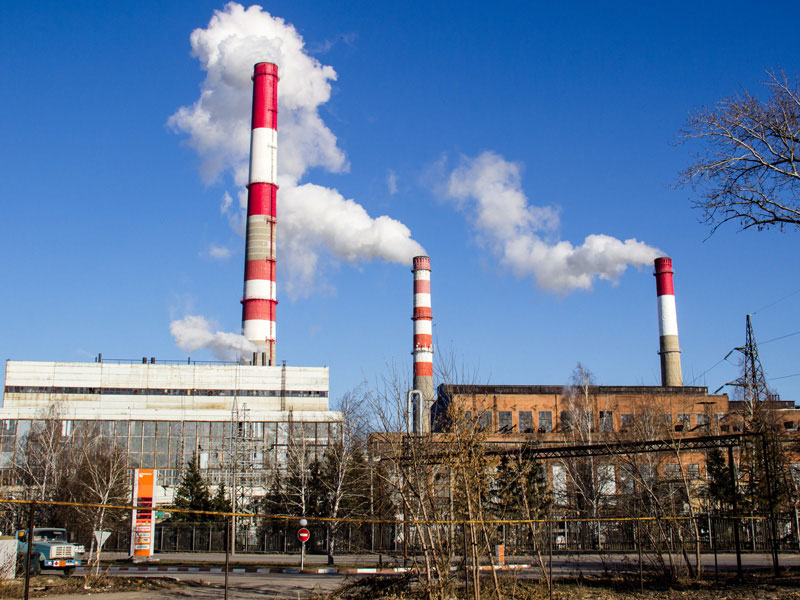

Пензенская ТЭЦ-1 входит в состав филиала «Мордовский» ПАО «Т Плюс». Теплогенерирующие мощности ТЭЦ-1 обеспечивают 89% поставок тепловой энергии для г. Пензы.

Фирмой «КРУГ» выполнены проекты по автоматизации объектов Пензенской ТЭЦ-1: АСУ ТП турбоагрегата ПТ-30-8,8, АСУ ТП турбогенератора ПТ-65/75-90/13, АСУ ТП котлоагрегата ст. №4, АСУ ТП ГРП, система учета тепловой энергии подпиточных трубопроводов, АСУ отбора пара от турбин Т-110/120-130 ст. №7 и ст. №8, САУГ котла ст. №10, проведена модернизация ряда систем.

Цели внедрения САУГ

  • Выполнение требований «Правил безопасности систем газораспределения и газопотребления»
  • Повышение надежности работы оборудования за счет:
    • использования передовых технологий контроля и управления
    • уменьшения вероятности ошибочных действий персонала
  • Повышение экономичности работы оборудования за счет оптимизации нестационарных режимов работы, сокращения времени пусковых операций
  • Обеспечение оперативного персонала своевременной, достоверной и достаточной информацией о ходе технологического процесса и состоянии основного оборудования для оперативного управления, анализа, оптимизации планирования работы оборудования и ведения технической отчетности.

Функции системы

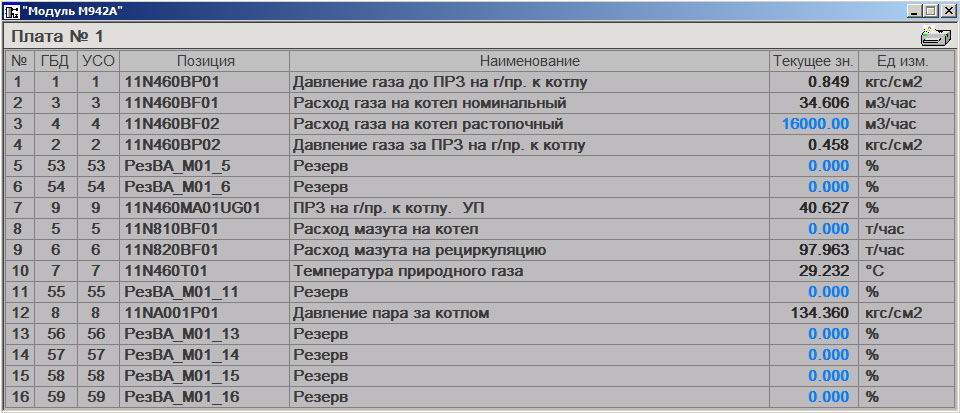

  • Измерение и контроль технологических параметров
  • Автоматическая проверка герметичности (опрессовка) газовых блоков горелок котла

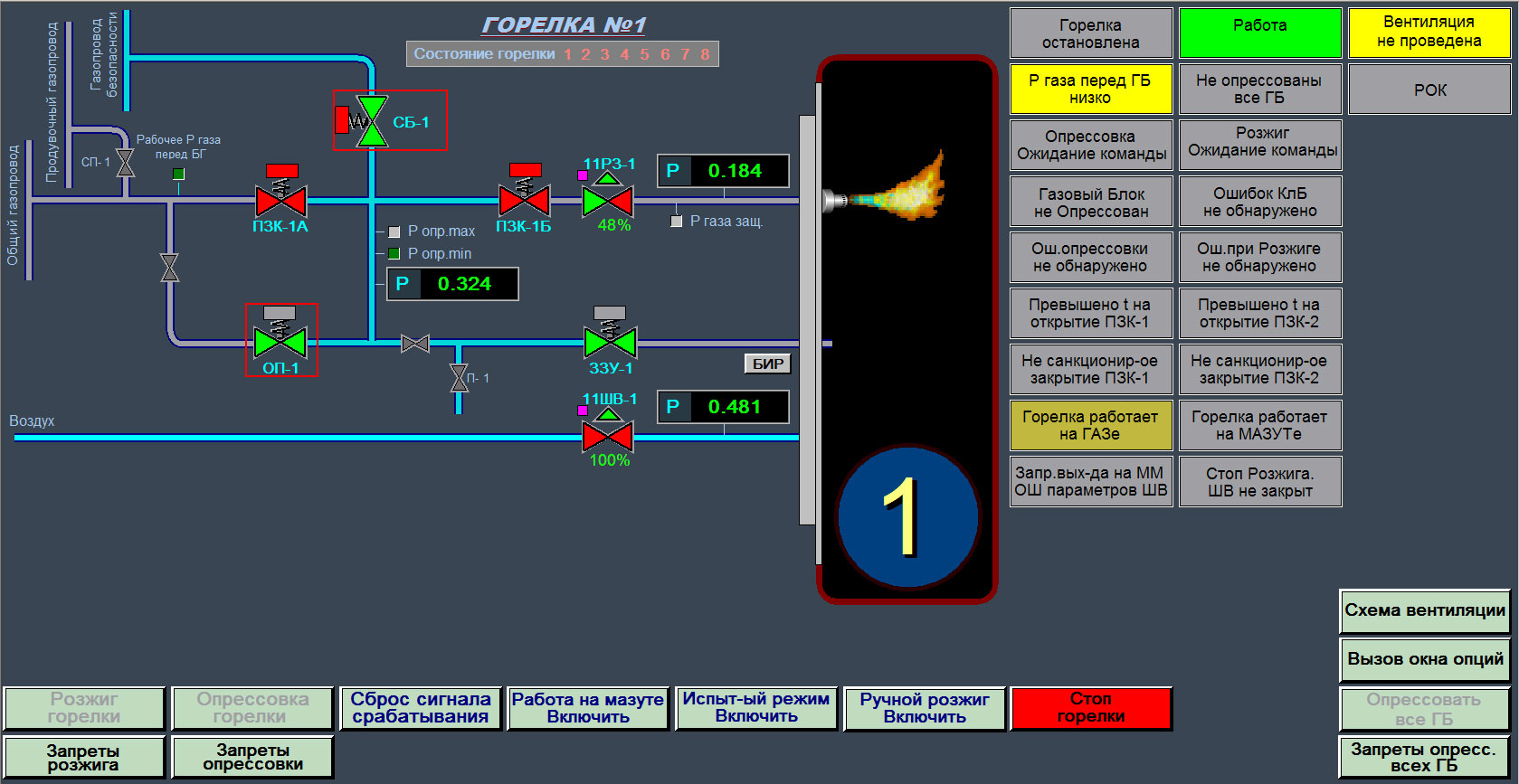

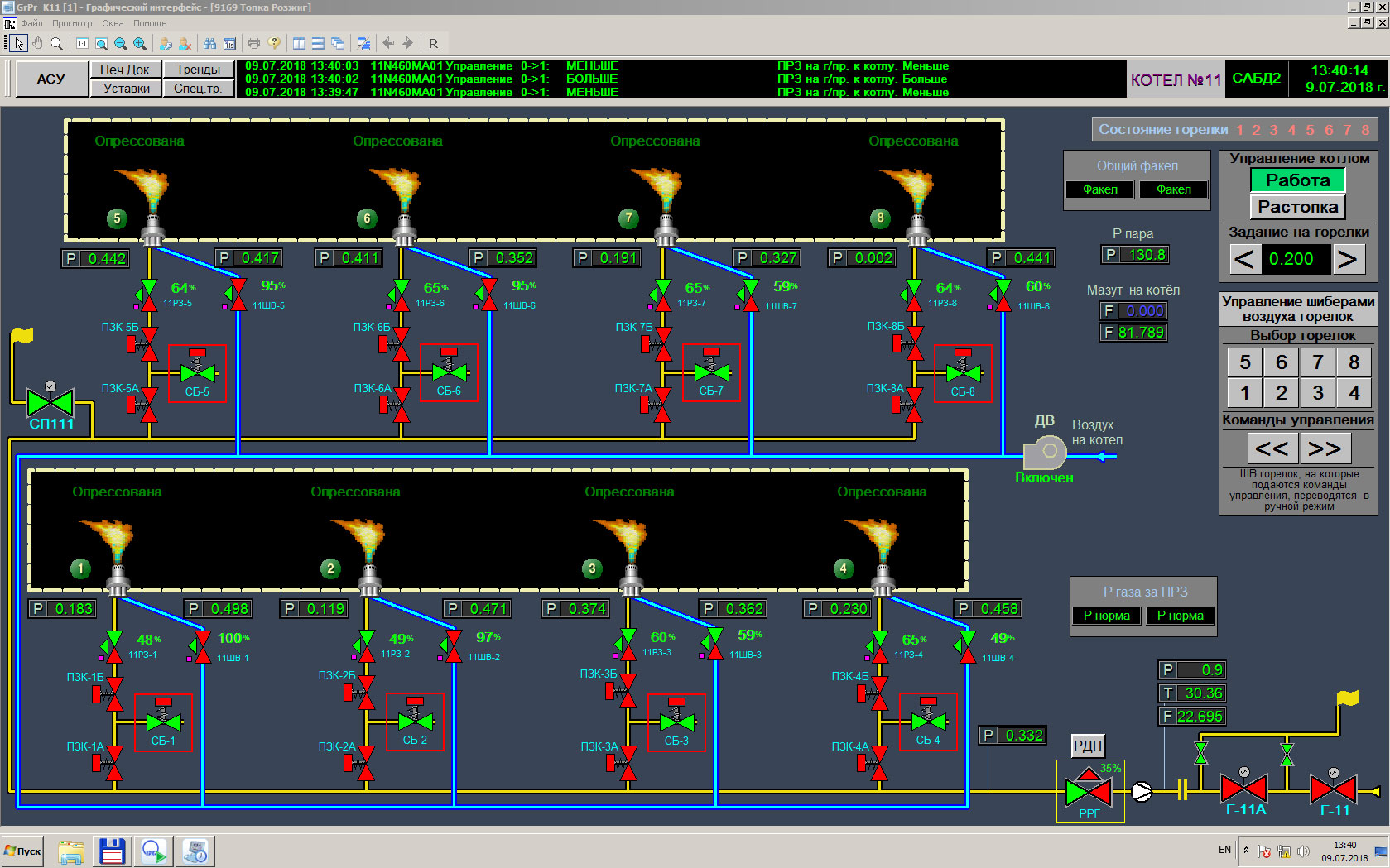

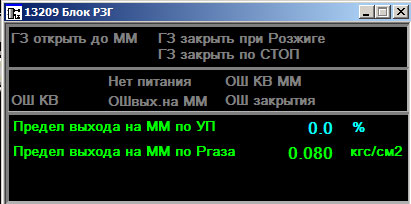

  • Автоматический розжиг газовых горелок
  • Обнаружение, сигнализация и регистрация отклонений параметров от установленных границ

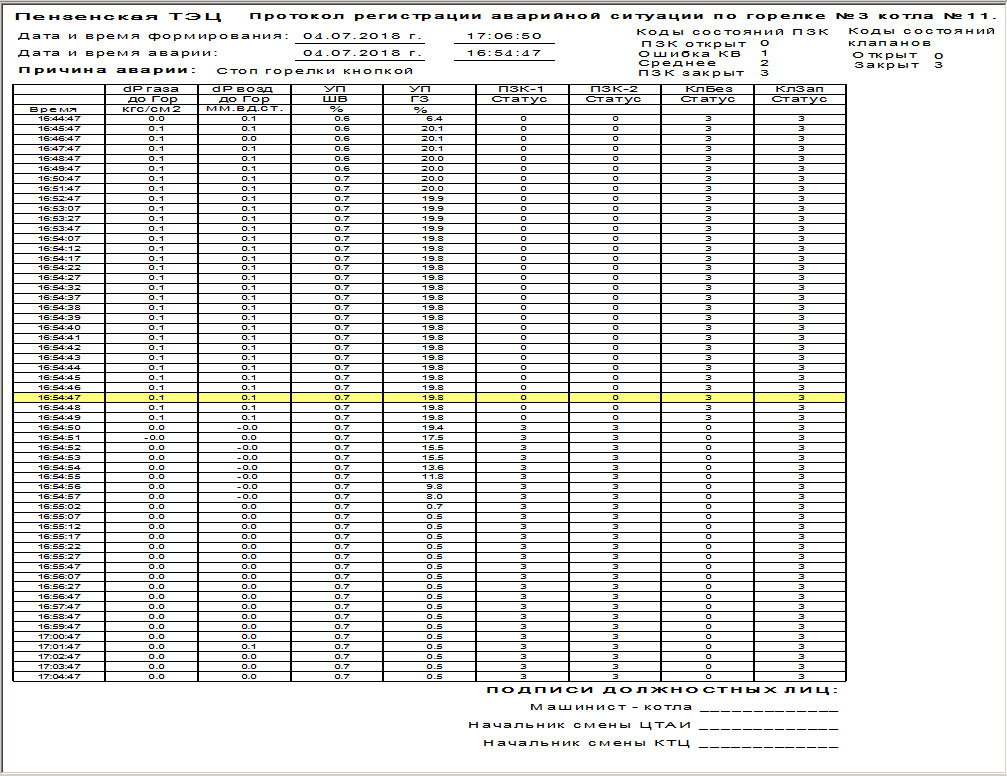

  • Формирование и печать отчетных документов
  • Архивирование истории изменения параметров
  • Дистанционное управление исполнительными механизмами

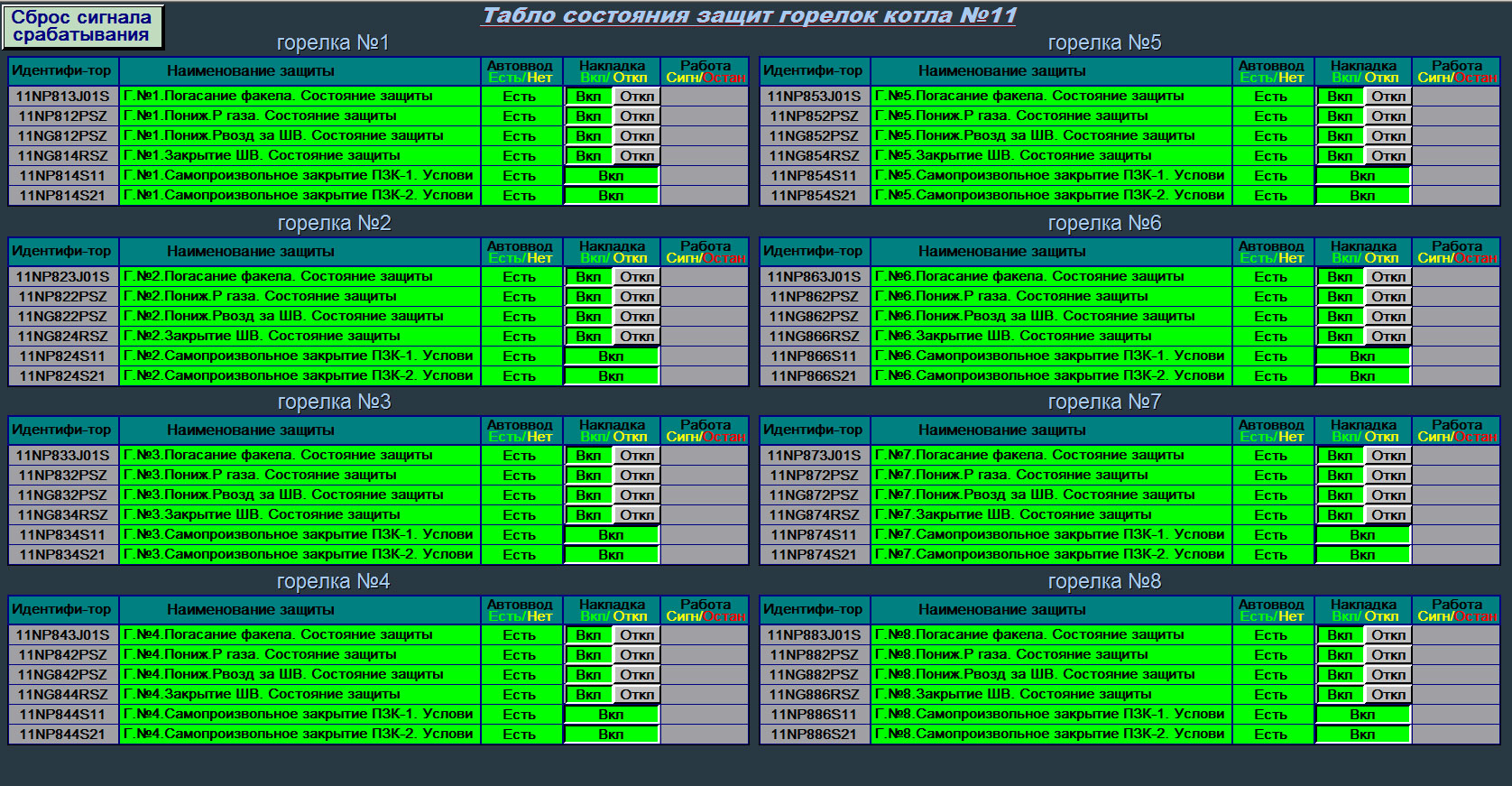

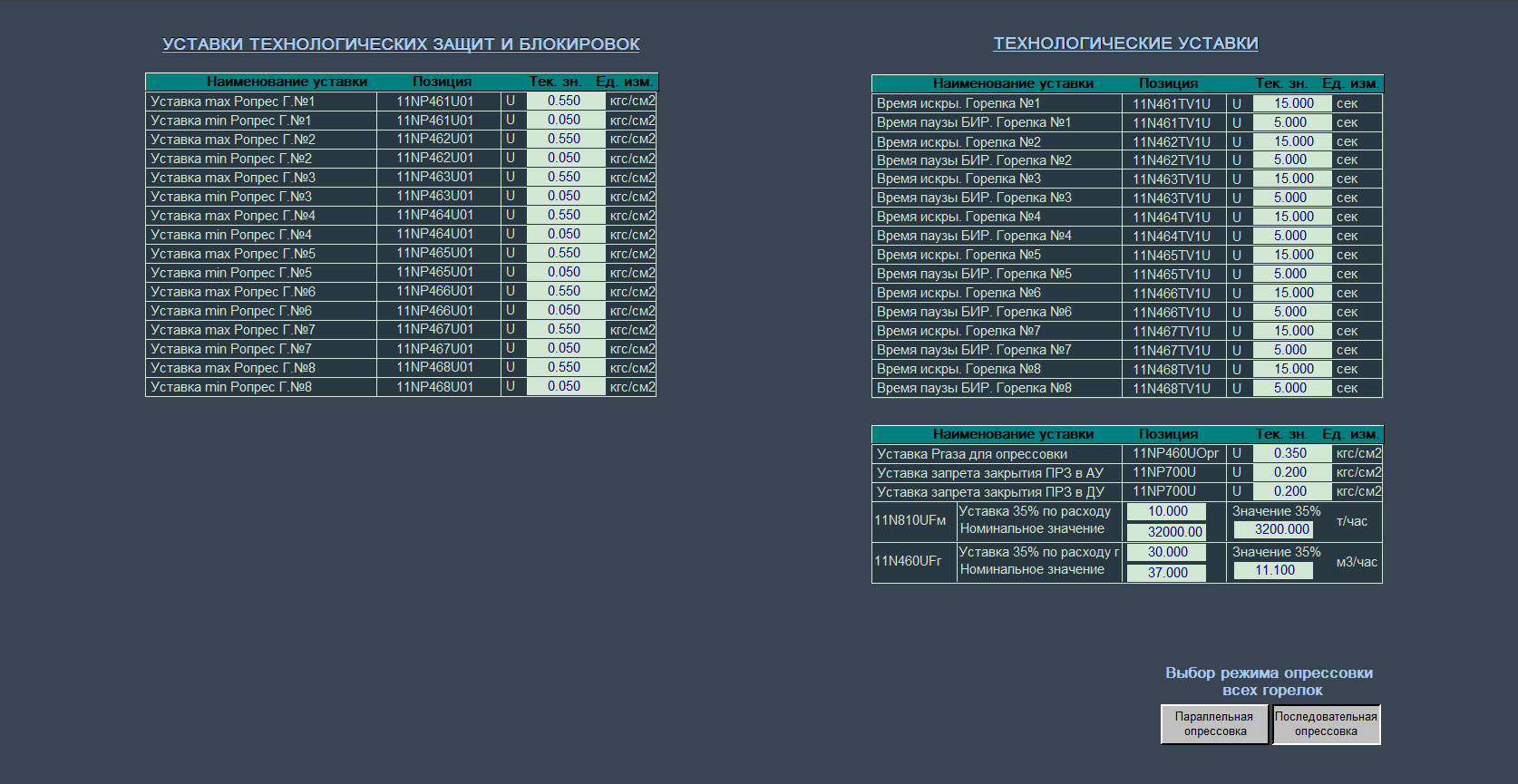

  • Выполнение алгоритмов технологических защит и блокировок

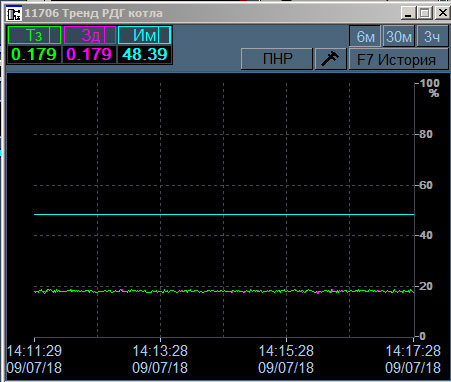

  • Автоматическое регулирование
  • Разграничение доступа к функциям системы

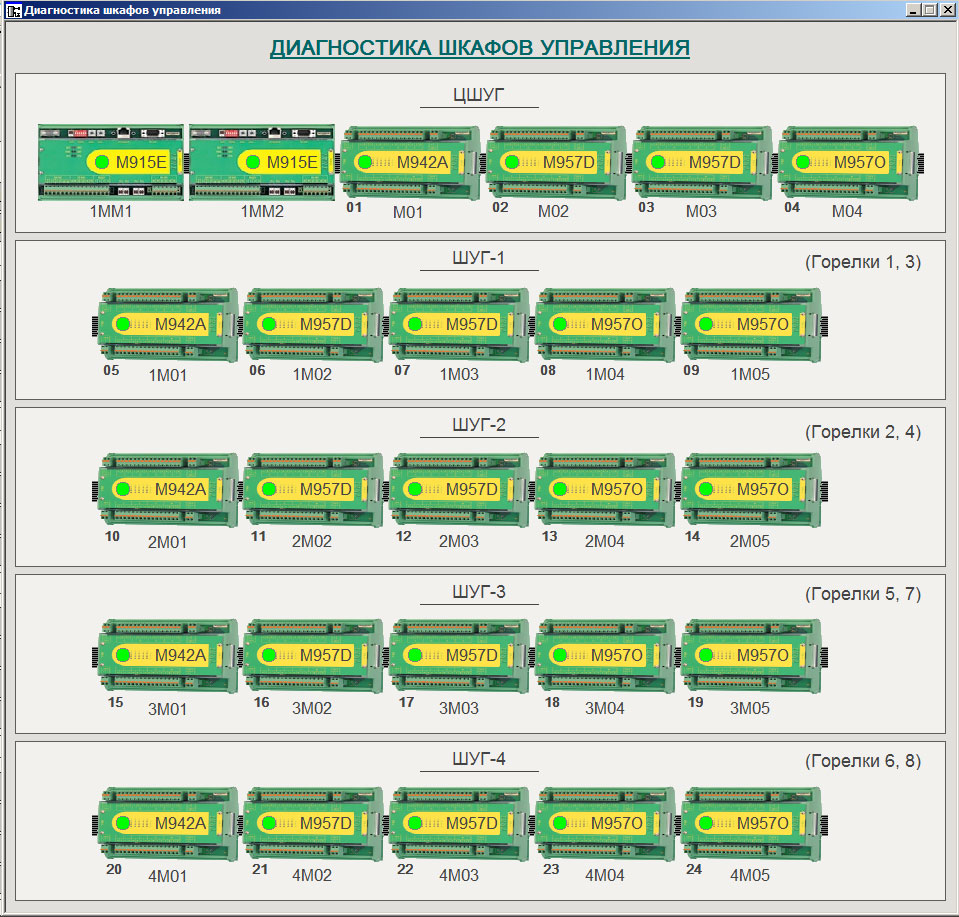

  • Программно-аппаратная самодиагностика контроллеров с выводом информации на индикаторы плат и на верхний уровень
  • Проверка достоверности информационных сигналов
  • Оперативная перенастройка системы и реконфигурация программного обеспечения.

Структура системы

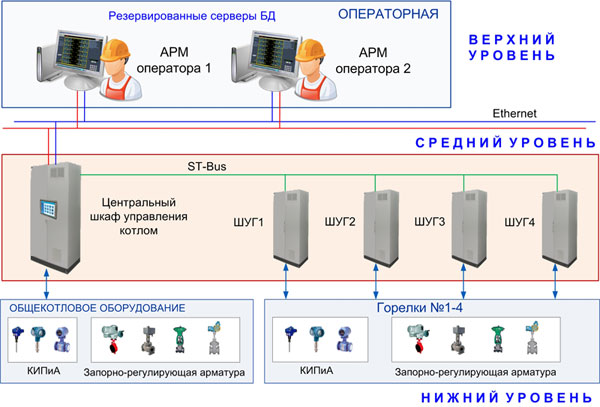

Система автоматизированного управления горелок котлоагрегата ТГМЕ-464 ст.№11 разработана на базе типового технического решения НПФ «КРУГ» для САУГ котлов и представляет собой трехуровневую архитектуру.

В 1-й (нижний) уровень входят датчики измеряемых параметров, запорная и регулирующая арматура.

2-й (средний) уровень системы представлен центральным шкафом управления котлом и четырьмя шкафами управления горелками (ШУГ1-4). Микропроцессорные контроллеры со 100% резервированием процессорных модулей обеспечивают работу подсистем технологических защит и блокировок, автоматического регулирования, дистанционного управления и информационной подсистемы.

3-й (верхний) уровень системы представлен двумя автоматизированными рабочими местами (АРМ1 и АРМ2) под управлением SCADA КРУГ-2000®, совмещенными по функциям с серверами БД. АРМ1 и АРМ2 осуществляют сбор, обработку визуализацию и долговременное хранение данных, поступающих со среднего уровня системы.

Информационная мощность системы

  • Аналоговых входных сигналов – 93
  • Аналоговых выходных сигналов – 320
  • Дискретных входных сигналов – 288.

Фирмой «КРУГ» выполнены работы по проектированию, поставке оборудования, инжинирингу, монтажу и пусконаладочным работам.

Внедрение САУГ на базе ПТК КРУГ-2000 обеспечивает выполнение всех требований действующих нормативных документов в области энергетики, приводит к значительному расширению функциональных возможностей системы, повышению уровня надежности технологического оборудования и средств автоматизации, снижению трудозатрат на техническое обслуживание и ремонт.
