Расширение АСУ ТП парка смешения топлив Киришского НПЗ

Расширение АСУ ТП парка смешения топлив (ПСТ) Киришского НПЗ проведено с целью повышения уровня безопасности функционирования установки за счет внедрения подсистемы контроля загазованности.

Автоматизированная система ПСТ Киришского НПЗ функционирует на базе программно-технического комплекса КРУГ-2000® (ПТК КРУГ-2000®) с 1999 года. За это время компанией «КРУГ» выполнено несколько проектов по расширению, модернизации и техническому обслуживанию АСУ ТП ПСТ.

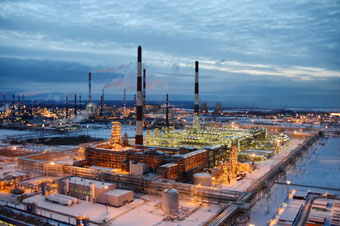

«ПО «Киришинефтеоргсинтез» (входит в состав ПАО «Сургутнефтегаз») является общепризнанным лидером оптовой торговли нефтепродуктами на Северо-Западе России. Производит все виды топлива, а также продукцию, пользующуюся большим спросом в нефтехимической и лакокрасочной промышленности, на предприятиях бытовой химии и в строительной индустрии. Уровень автоматизации технологических процессов предприятия превышает 85%.

Цели и задачи расширения системы

  • Минимизация возможности возникновения аварийных ситуаций при повышении взрывоопасных концентраций газов на территории установки
  • Повышение уровня безопасности и улучшение условий труда обслуживающего персонала
  • Обмен информацией с подсистемой контроля взрывоопасных концентраций производства фирмы Stahl по резервированным каналам связи.

Основные функции подсистемы контроля загазованности

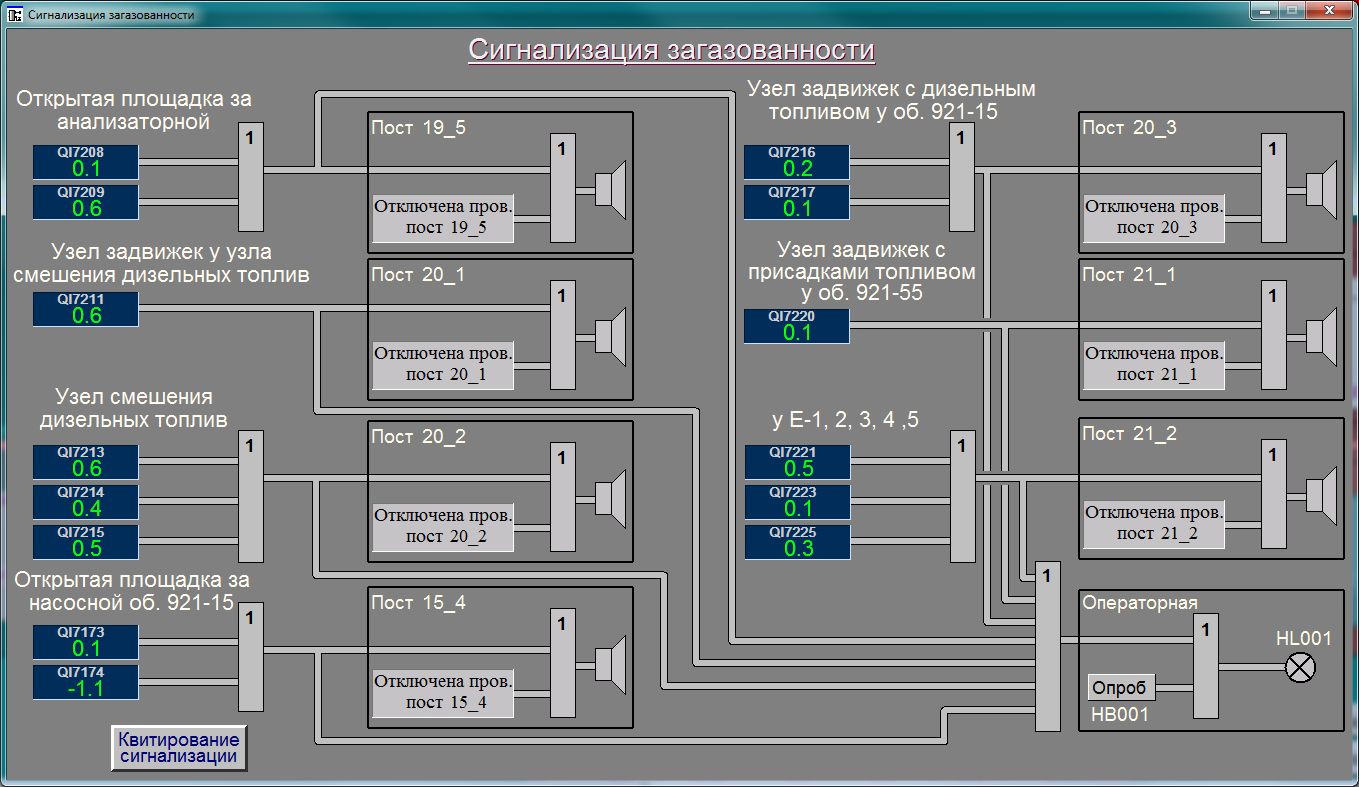

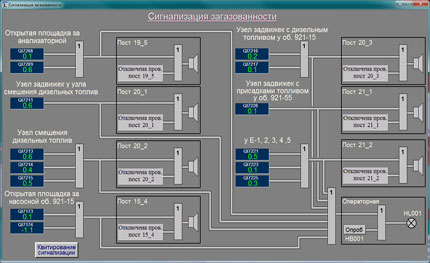

  • Информационные: постоянный анализ и выдача данных оперативному и обслуживающему персоналу о наличии взрывоопасных концентраций газов на территории установки, формирование сигнализации в операторной и на местных постах сигнализации.

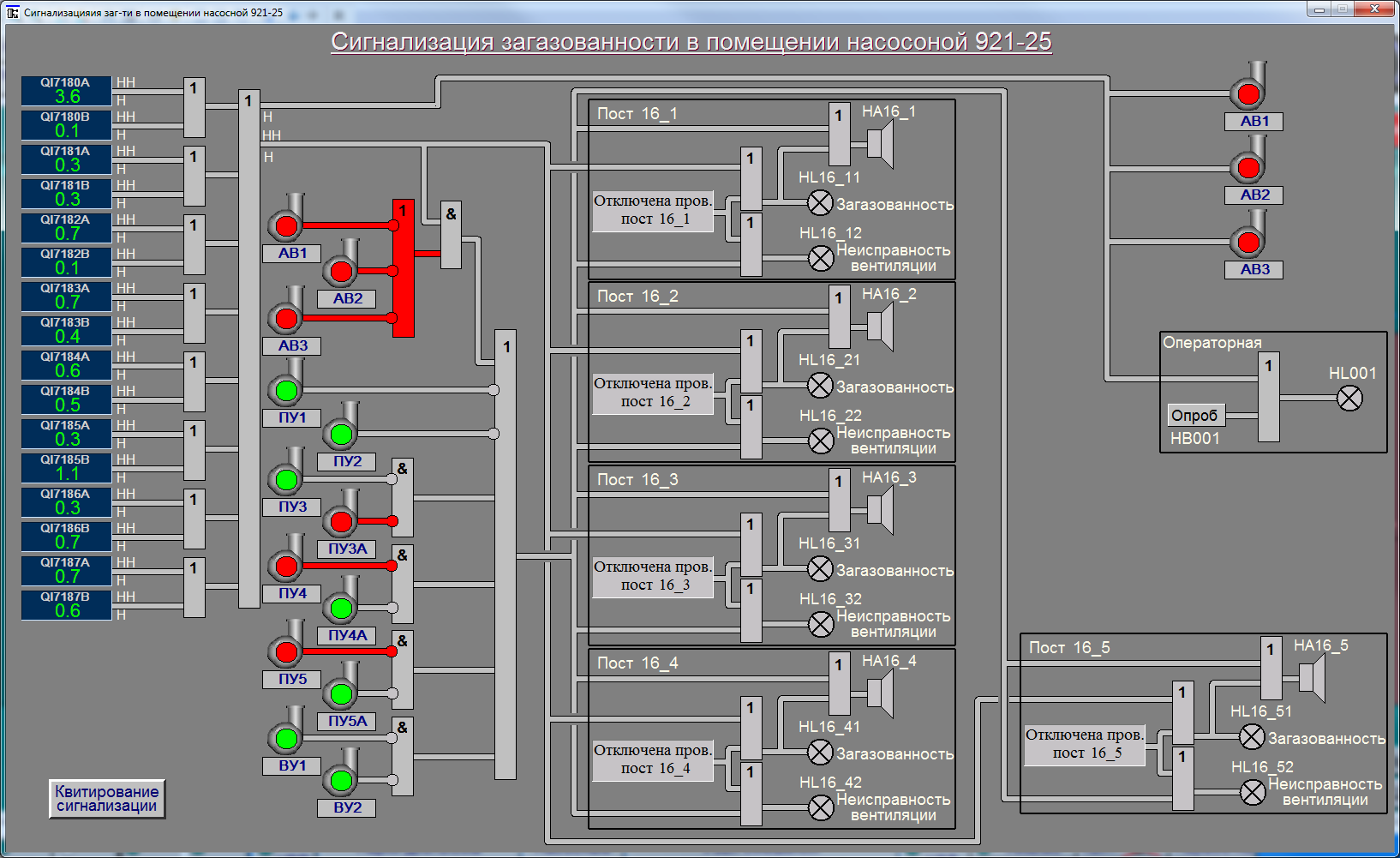

  • Управляющие: технологические защиты и блокировки насосного оборудования, автоматическое включение систем аварийной вентиляции.
  • Вспомогательные: диагностика оборудования и линий связи подсистемы, коррекция системного времени абонентов АСУ ТП, передача данных о загазованности в АСУП предприятия посредством общезаводской ЛВС.

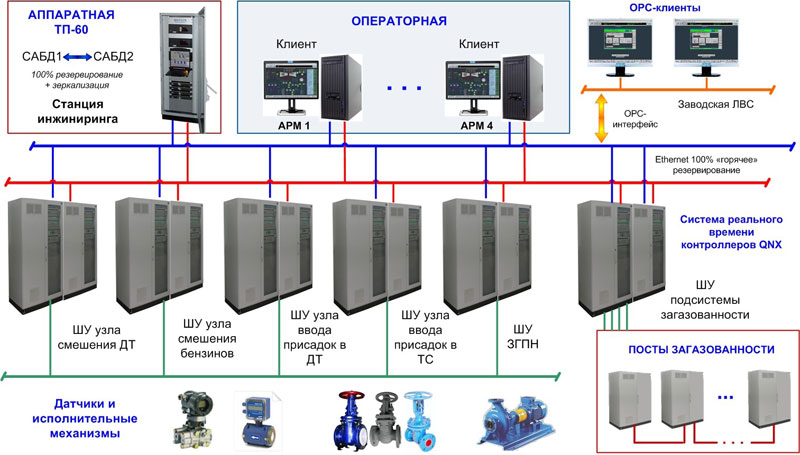

Архитектура и компоненты

АСУ ТП ПСТ представляет собой трехуровневую распределенную систему с многоступенчатой защитой от отказов, обеспечивающей высокую надежность.

Нижний уровень представлен датчиками и исполнительными механизмами.

Средний уровень организован с использованием промышленных РС-совместимых контроллеров, часть из которых выполнена по схеме 100% резервирования, остальные – по схеме 100% «горячего» резервирования процессорной части. Операционная система контроллеров – QNX. Удаленные УСО фирмы Stahl подсистемы контроля загазованности.

Верхний уровень АСУ ТП представлен четырьмя АРМ оператора на базе персональных компьютеров в промышленном исполнении и двумя выделенными серверами БД, работающими в режиме 100% «горячего» резервирования. На верхнем уровне реализован обмен информацией с общестанционной информационной ЛВС. В качестве фирменного программного обеспечения используется SCADA КРУГ-2000®. Оборудование операторной скомпоновано с применением промышленной мебели серии КонсЭрго®.

В рамках текущего проекта проведены работы по дооснащению парка смешения топлив приборами контроля загазованности, распределенными по всей территории установки. Подсистема контроля загазованности, осуществляющая сбор и обработку данных, а также контроль за состоянием загазованности, выполнена с использованием контроллера по схеме 100% «горячего» резервирования процессорной части. В качестве удаленных УСО по сбору данных применены контроллеры фирмы Stahl. Обмен данными между основным контроллером из состава ПТК КРУГ-2000 и контроллером фирмы Stahl выполнен с использованием протокола Modbus по резервированным каналам связи, использующим кольцевую топологию сети.

Информационная мощность

Общая информационная мощность АСУ ТП ПСТ – 5560 физических сигналов ввода-вывода:

  • Аналоговых входных – 1272
  • Дискретных входных – 4329
  • Дискретных выходных – 2313
  • Регуляторы – 210.

Особенности АСУ ТП ПСТ

  • Управление дозирующими насосами с помощью вариаторов скорости
  • Расчет массы и объема нефтепродуктов в резервуарах
  • Автоматизация процесса смешения топлив в потоке
  • Постоянный анализ наличия взрывоопасных концентраций в воздухе в сторону верхнего предупредительного значения загазованности
  • Передача данных в АСУП завода.

В связи непрерывным, круглосуточным режимом работы ПСТ все работы по расширению, обновлению и модернизации АСУ ТП проходят без останова технологического процесса и системы автоматизации.

В рамках данного проекта компанией «КРУГ» выполнены следующие работы:

  • разработка проектно-конструкторской документации
  • инжиниринговые работы
  • монтажные работы на объекте
  • пусконаладочные работы совместно с представителями фирмы Stahl.

Компания «КРУГ» сотрудничает с «ПО «Киришинефтеоргсинтез» с 1997 года. За это время на базе типовых технических решений выполнено несколько проектов, в их числе: АСУ ТП ГФУ цеха №6, АСУ ТП ПСТ-1 цеха №3, АСУ ТП смешения дизельных топлив, АСУ ТП Л-35-11/600, системы контроля установок Л-35-11/300, Л-24/6, Л-24-9/2000, АВТ-6. Проводятся работы по расширению, модернизации и техническому обслуживанию автоматизированных систем.
