АСУ ТП водозабора

Объекты управления

Водозаборные скважины, насосные станции 1-го подъема.

Цели внедрения

  • Создание единого центра управления всеми  водозаборами
  • Организация высоконадежной связи с минимальными затратами

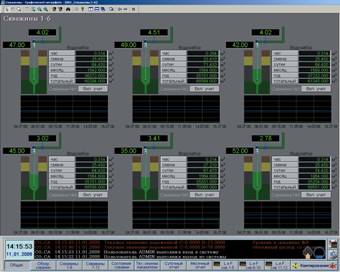

  • Мониторинг водозабора в режиме реального времени на диспетчерском АРМе
  • Возможность дальнейшего расширения системы.

Экономическая эффективность

  • Экономия электроэнергии за счет работы насосного оборудования в оптимальном режиме (непрерывный контроль) – до 15%. Мониторинг КПД насосных агрегатов в реальном времени (затраты эл. энергии на перекачку 1м3 перекачиваемой среды)
  • Экономия гидроресурсов – до 10% за счет своевременного обнаружения утечек и локализации прорывов
  • Сокращение аварийных ситуаций за счет контроля над техническим состоянием оборудования
  • Увеличение межремонтных сроков за счет эксплуатации оборудования в оптимальных режимах
  • Уменьшение эксплуатационных затрат (уменьшение количества эксплуатационного персонала, минимизация затрат на собственные нужды).

Функции системы

  • Централизованный контроль территориально рассредоточенных объектов водозабора
  • Сбор по цифровым каналам связи информации от интеллектуальных датчиков (расходомеров, уровнемеров и др.)
  • Обнаружение, сигнализация и регистрация отклонений параметров от установленных границ
  • Предоставление персоналу ретроспективной технологической информации (протокола событий, трендов и т.п.) для анализа динамики водозабора
  • Технический учет водозабора, формирование отчетных документов
  • Управление насосами через частотные преобразователи (опционально)
  • Мониторинг энергопотребления (опционально)
  • Непрерывная самодиагностика системы.

Компоненты

  • Средство динамической визуализации данных DataRate.  Альтернативно может быть использована модульная интегрированная SCADA КРУГ-2000®
  • OPC-сервер ModBus производства НПФ «КРУГ»
  • Коммуникационное устройство DevLink Converter™ – опционально для варианта использования устройств с различными протоколами
  • АРМ диспетчера
  • Пульт диспетчера на базе универсальных конструкций серии КонсЭрго®
  • Ультразвуковые расходомеры и погружные уровнемеры, подключенные к DevLink Converter, частотные преобразователи
  • Радиомодемы.

Особенности системы

Связь между абонентами системы осуществляется по радиоканалу. Следует отметить, что мощность применяемых радиомодемов менее 10 мВт. В этом случае получение разрешений на использование полосы радиочастот не требуется.

Система автоматически, на основе показаний минимума используемых датчиков и ретроспективной информации, рассчитывает технико-экономические показатели: наработку и дебит скважин и водозабора в целом за час, сутки, месяц и т.д. Это дает возможность своевременно производить регламентные работы на скважине (регенерацию фильтра, обслуживание погружного насоса и т. п.), прогнозировать ситуацию на скважинах и предотвратить аварийные ситуации. Перечисленные качества системы способны значительно продлить межремонтный и межсервисный интервалы, удлинить срок службы водозабора, что повышает экономическую эффективность эксплуатации.

Документирование системой информации по техническому учету водозабора за отчетные интервалы времени делает прозрачной фактическую динамику водозабора и сокращает трудозатраты при оформлении отчетности.

Решение реализовано на МУП «Водоканал» пос. Матвеево-Курган Ростовской обл. (внедрено фирмой «Донводсервис», г. Батайск  Ростовской обл.), ООО «РН – Туапсинский НПЗ», г. Туапсе Краснодарского края и др.
