АСУ ТП объектов водоснабжения

Объекты управления

Главные насосные станции, насосные станции, предназначенные для приема воды от водоочистных сооружений, и её распределение по населенным пунктам.

Цели внедрения

  • Оптимизация технологии сбора и обработки информации
  • Реконструкция системы управления
  • Повышение эффективности и снижение трудоемкости работы эксплуатационного персонала
  • Агрегирование данных с нескольких объектов в одном месте
  • Повышение качества и достоверности отчетной документации.

Экономическая эффективность

  • Экономия электроэнергии за счет работы насосного оборудования в оптимальном режиме (непрерывный контроль) – до 15%. Мониторинг КПД насосных агрегатов в реальном времени (затраты эл. энергии на перекачку 1м3 перекачиваемой среды)
  • Экономия гидроресурсов – до 10% за счет:
    • отладки гидравлического режима водоснабжения в зависимости от разбора, времени суток и времени года
    • уменьшения последствий аварий за счет своевременного обнаружения утечек и локализация прорывов
  • Сведение к минимуму небалансов
  • Сокращение аварийных ситуаций за счет контроля над техническим состоянием оборудования
  • Увеличение межремонтных сроков за счет эксплуатации оборудования в оптимальных режимах
  • Уменьшение эксплуатационных затрат (уменьшение количества эксплуатационного персонала, минимизация затрат на собственные нужды).

Функции системы

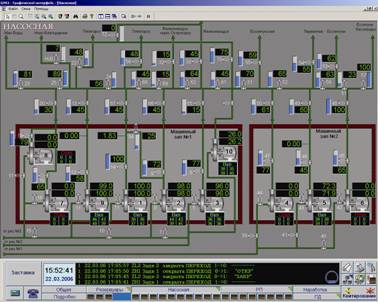

  • Сбор, регистрация и отображение технологических параметров
  • Звуковая и световая сигнализация выхода технологических параметров за установленные границы
  • Передача данных на диспетчерский пункт по радио и GSM-каналам связи
  • Подсчет времени наработки насосных агрегатов
  • Технический учет вод:
    • приходящих
    • затрачиваемых на собственные нужды (промывка оборудования, фильтров и т.д.)
      • отпускаемых потребителям
  • Выдача отчетных ведомостей
  • Самодиагностика элементов ПТК.

Компоненты системы

  • Программно-логические контроллеры
  • Шкафы для размещения контроллерного оборудования
  • SCADA КРУГ-2000®
  • АРМы оператора (3 шт.)
  • Радиостанции и терминалы сотовой связи (3 комплекта)
  • Принтеры лазерные (2 шт.).

Результаты

Внедрение системы позволило повысить качество отпускаемой воды за счет контроля и своевременного оповещения о качестве воды на входе в насосную станцию, улучшить технологическую дисциплину персонала станции за счет своевременного оповещения диспетчера о качестве водоснабжения, повысить качество отчетной документации за счет автоматического формирования и расчета отчетных ведомостей.

Данное решение реализовано на диспетчерском пункте г. Пятигорска, главной насосной станции КавМинВод и очистных сооружениях  п. Октябрьский республики Карачаево-Черкессия и др.
