Разработка проектной документации по АСУ ТП


Для разработки проектно-сметной документации по АСУТП в структуре нашей компании выделено специальное подразделение – «Департамент проектирования». Мы разрабатываем как проектно-конструкторскую документацию на шкафы, щиты и пульты управления, шкафы НКУ, шкафы питания, нетиповые изделия и т.д., так и проектную и рабочую документацию по АСУТП.

Наша организация является членом СРО по проектированию. Регистрационный № 143 от 06.10.2009 г. в реестре членов саморегулируемой организации, основанной на членстве лиц, осуществляющих подготовку проектной документации СРО А «МОПО» (www.np-mopo.ru). НПФ «КРУГ» имеет право осуществлять подготовку проектной документации, в том числе и по договорам подряда, заключаемых с использованием конкурентных способов заключения договоров в отношении особо опасных, технически сложных и уникальных объектов.

Научно-производственная фирма «КРУГ» зарегистрирована в массиве кодов Госстандарта. Вся документация, разрабатываемая нашей компанией, имеет код разработчика конструкторской документации ЖАЯК (порядковый номер кода в массиве Росстандарта – 20750).

Типовой состав проектно-конструкторской документации, разрабатываемой нашей организацией:

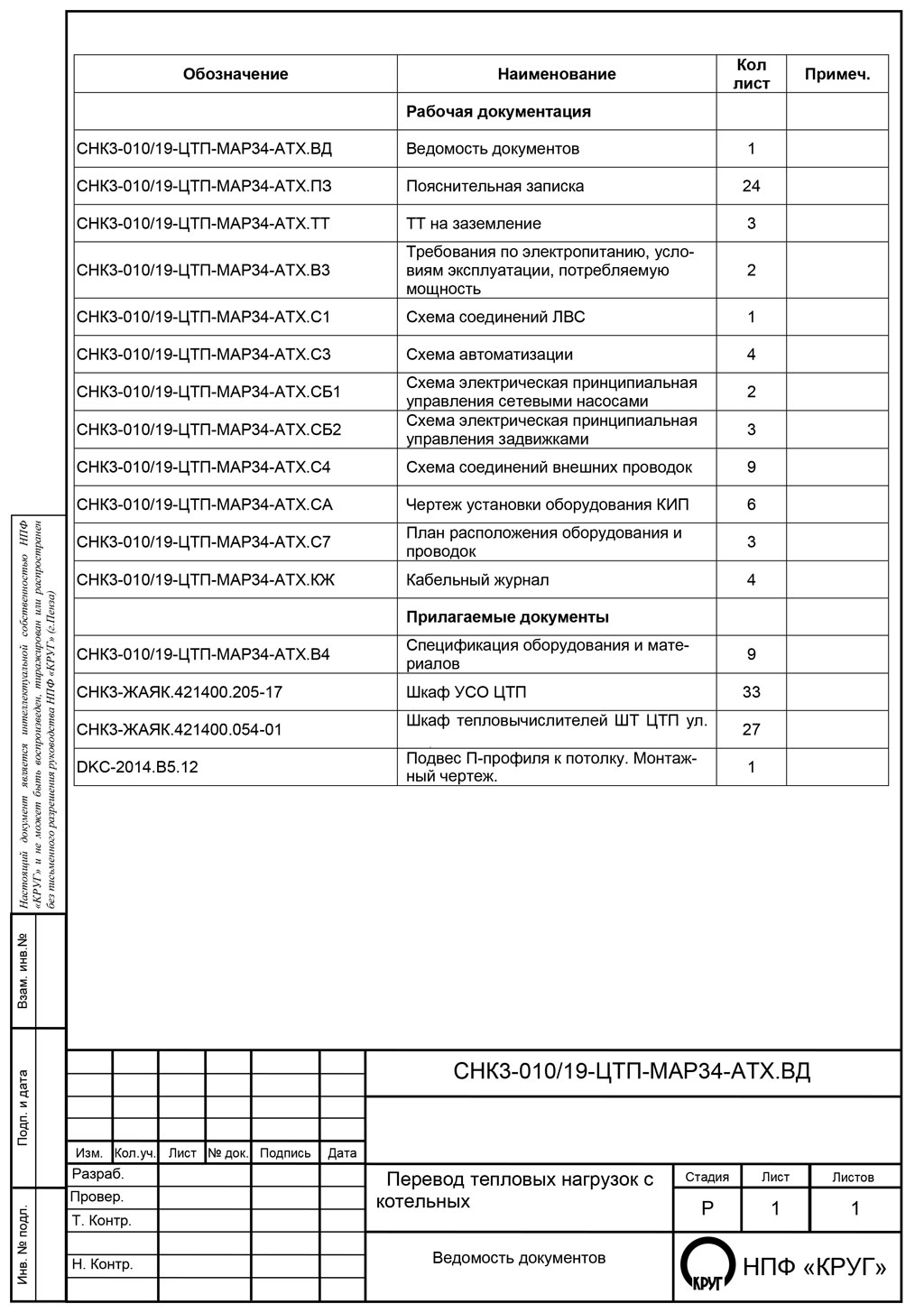

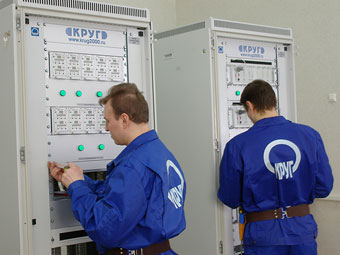

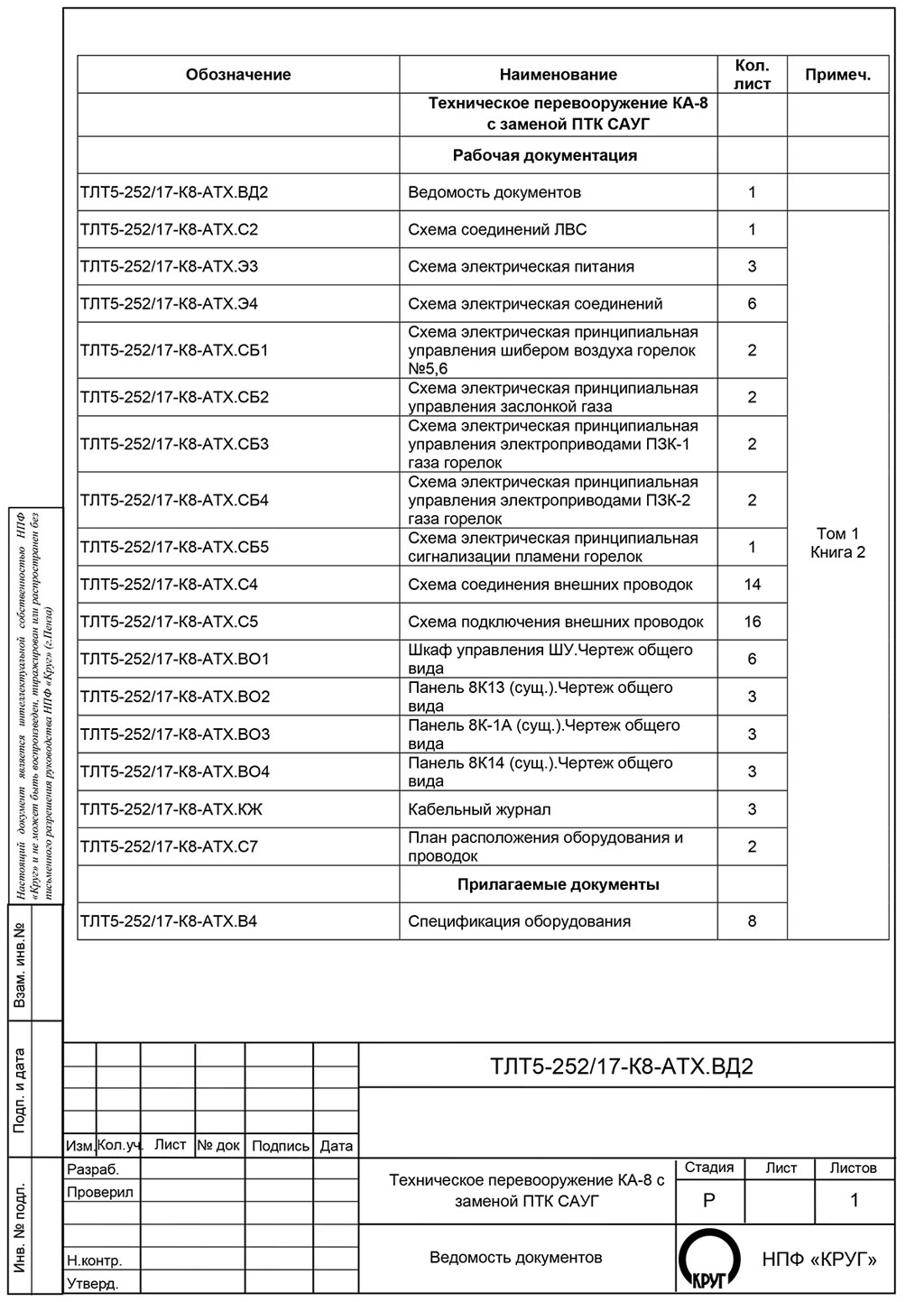

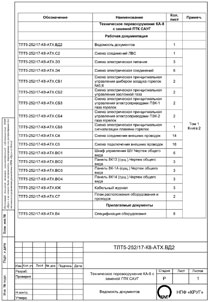

  • Ведомость документов
  • Пояснительная записка
  • Технические требования к условиям эксплуатации и электропитанию
  • Технические требования к заземлению
  • Инструкция по монтажу шкафа

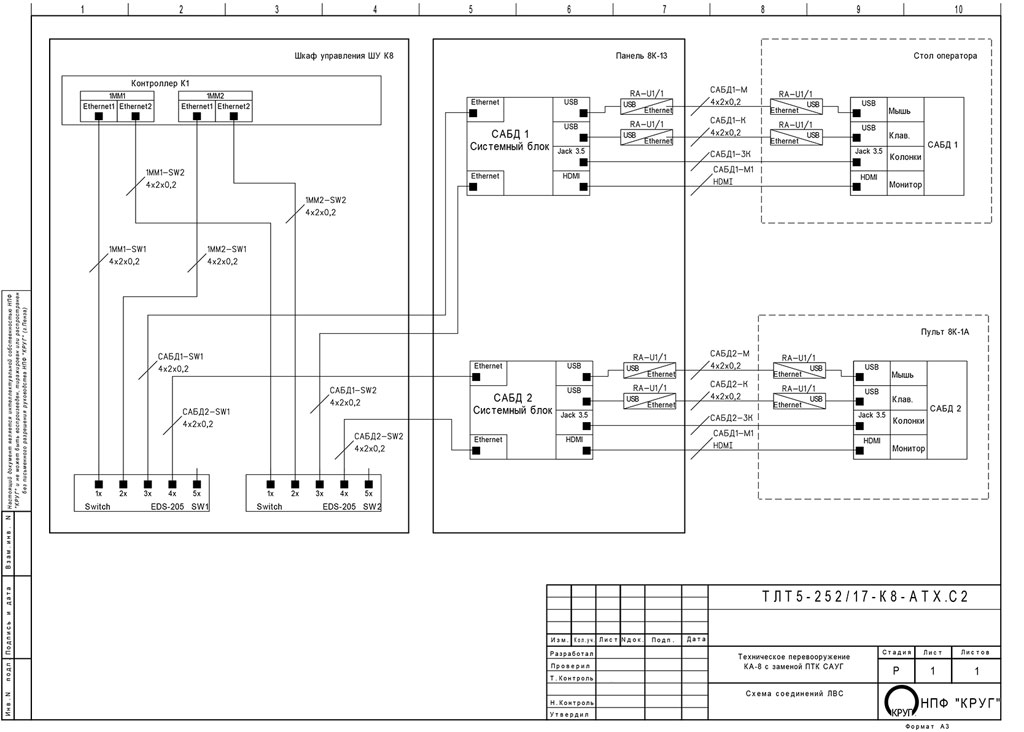

  • Схема соединений ЛВС
  • Схема питания

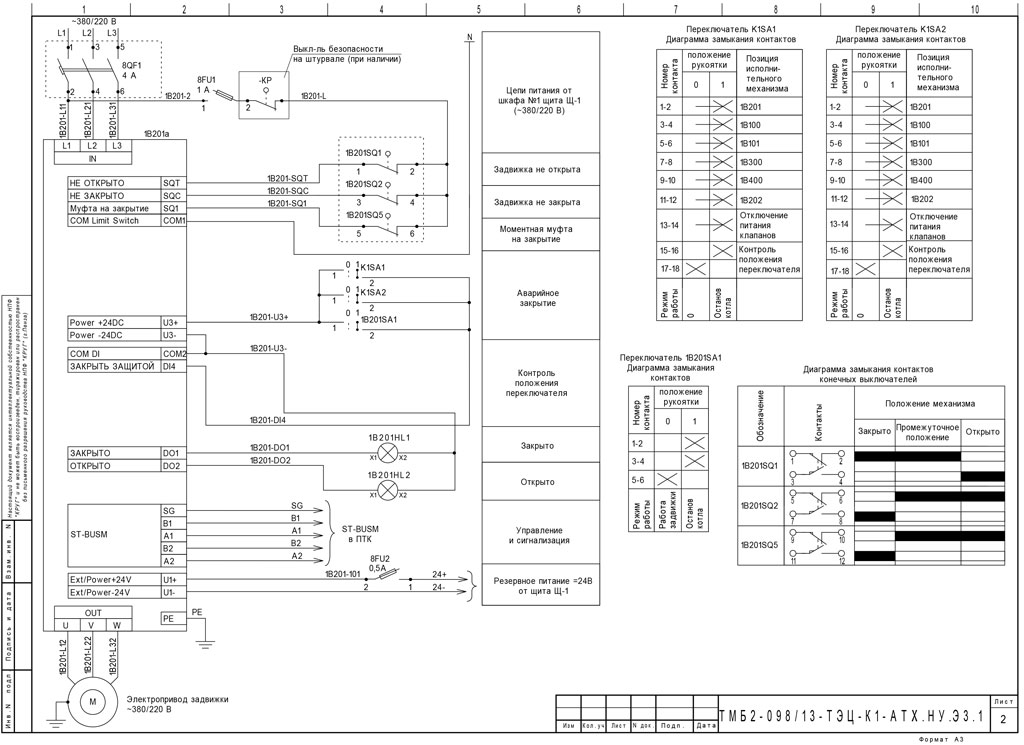

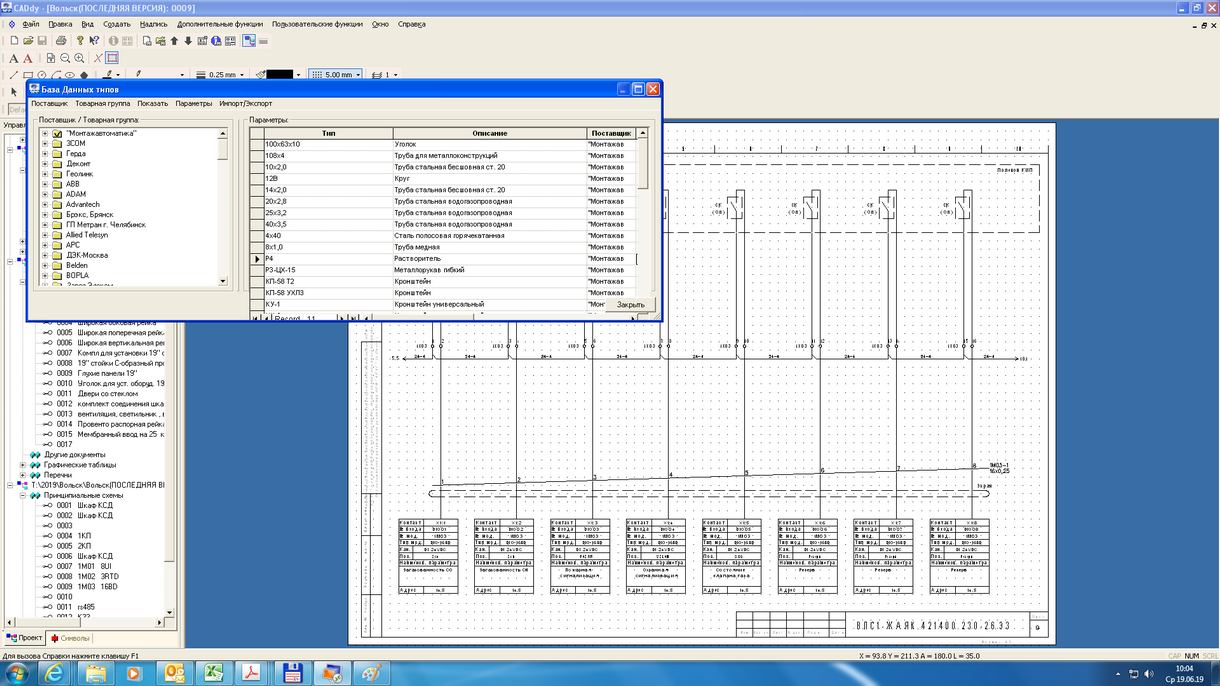

  • Схемы подключений

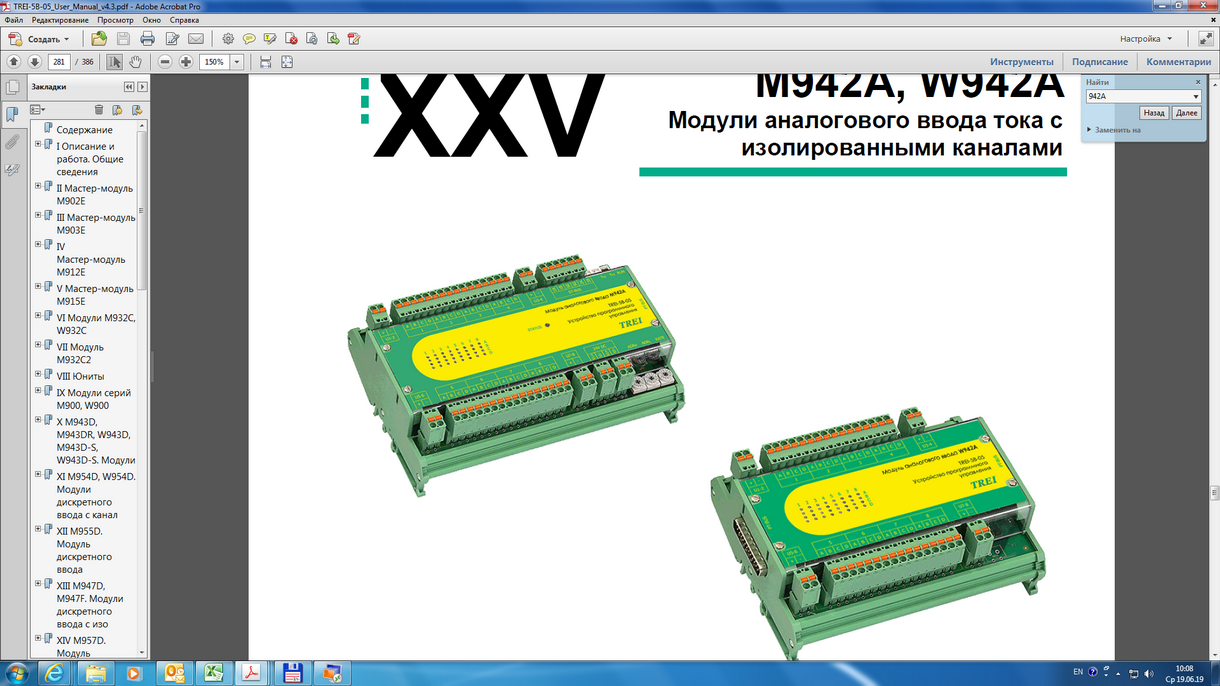

  • Компоновка контроллера

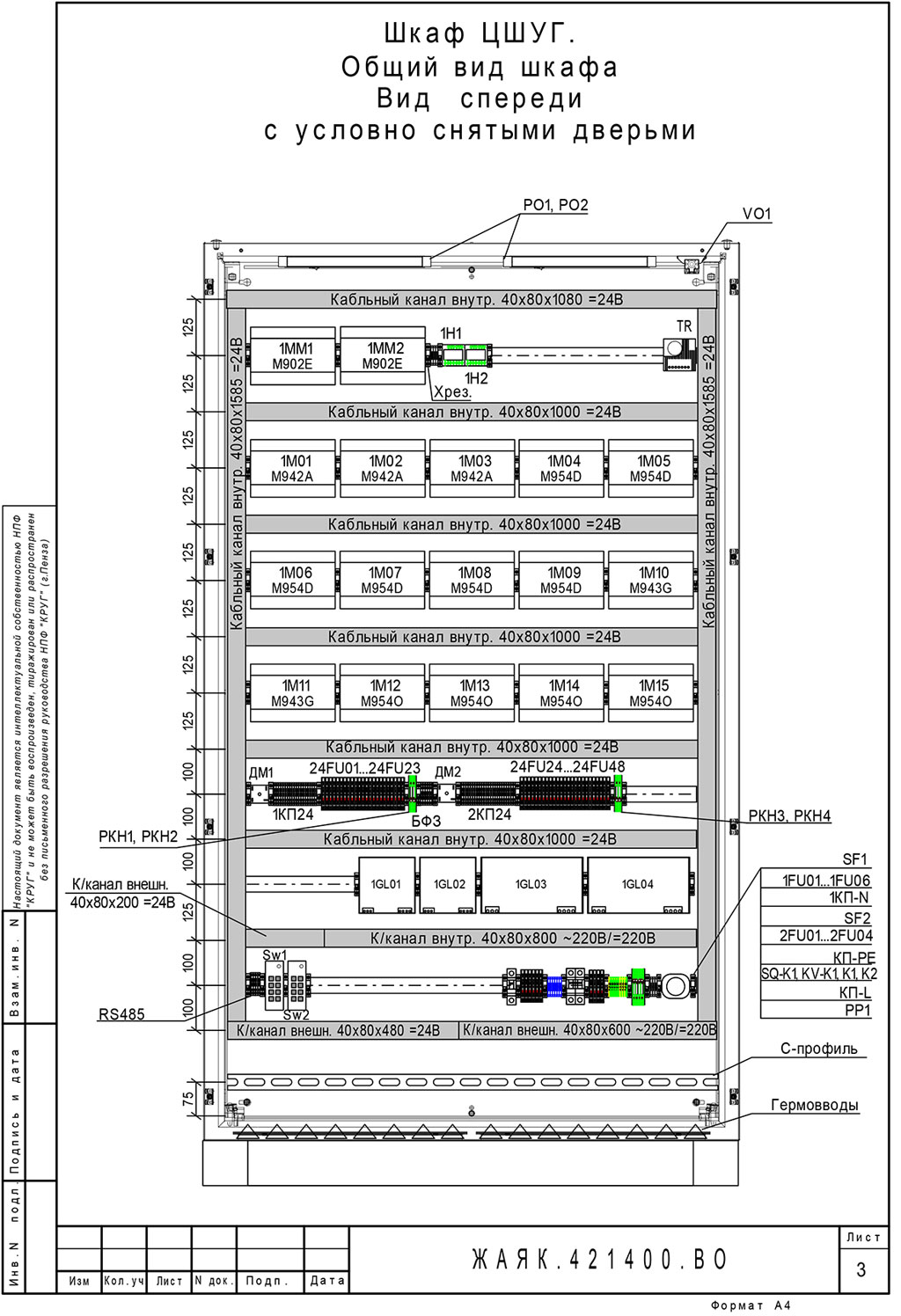

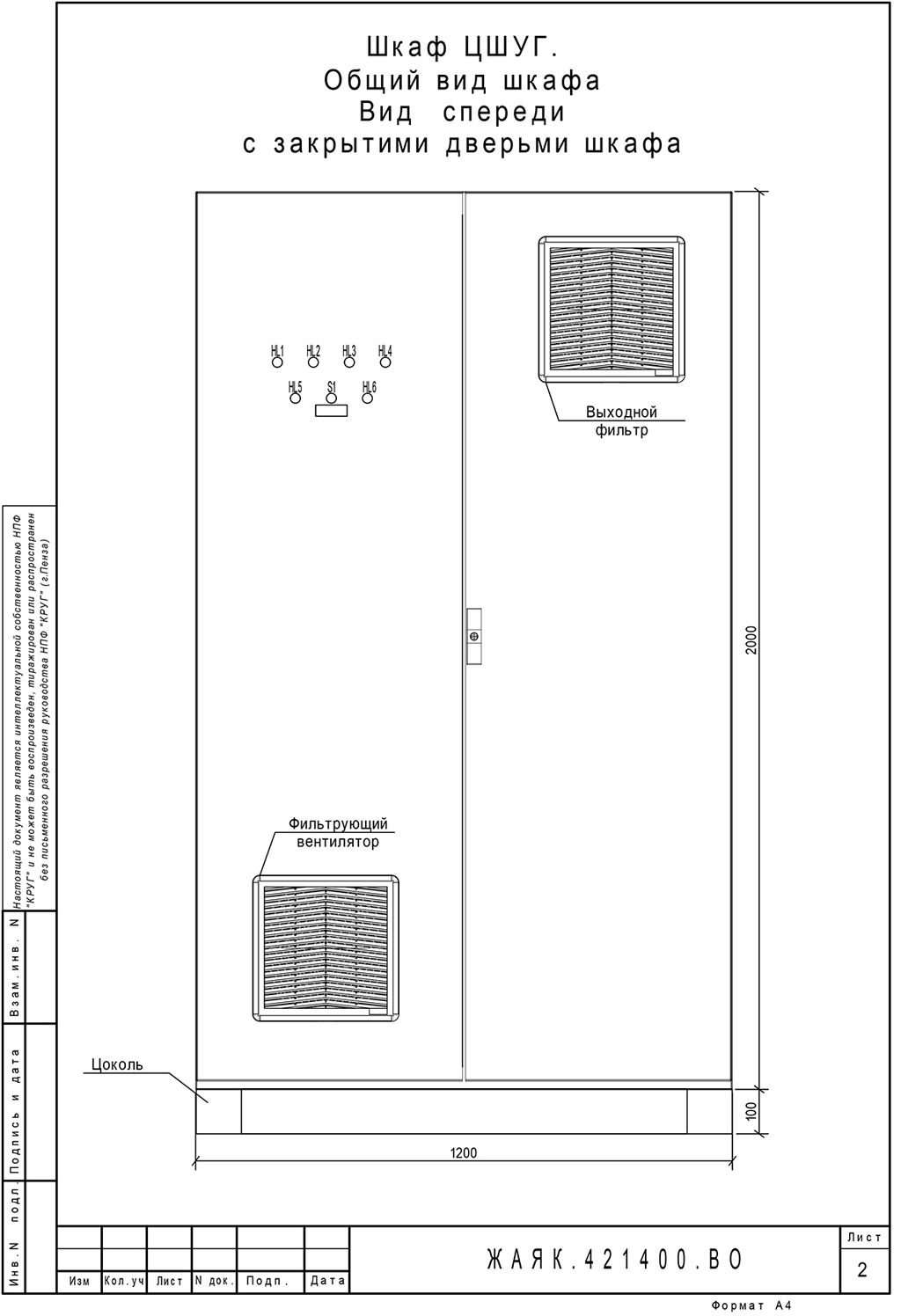

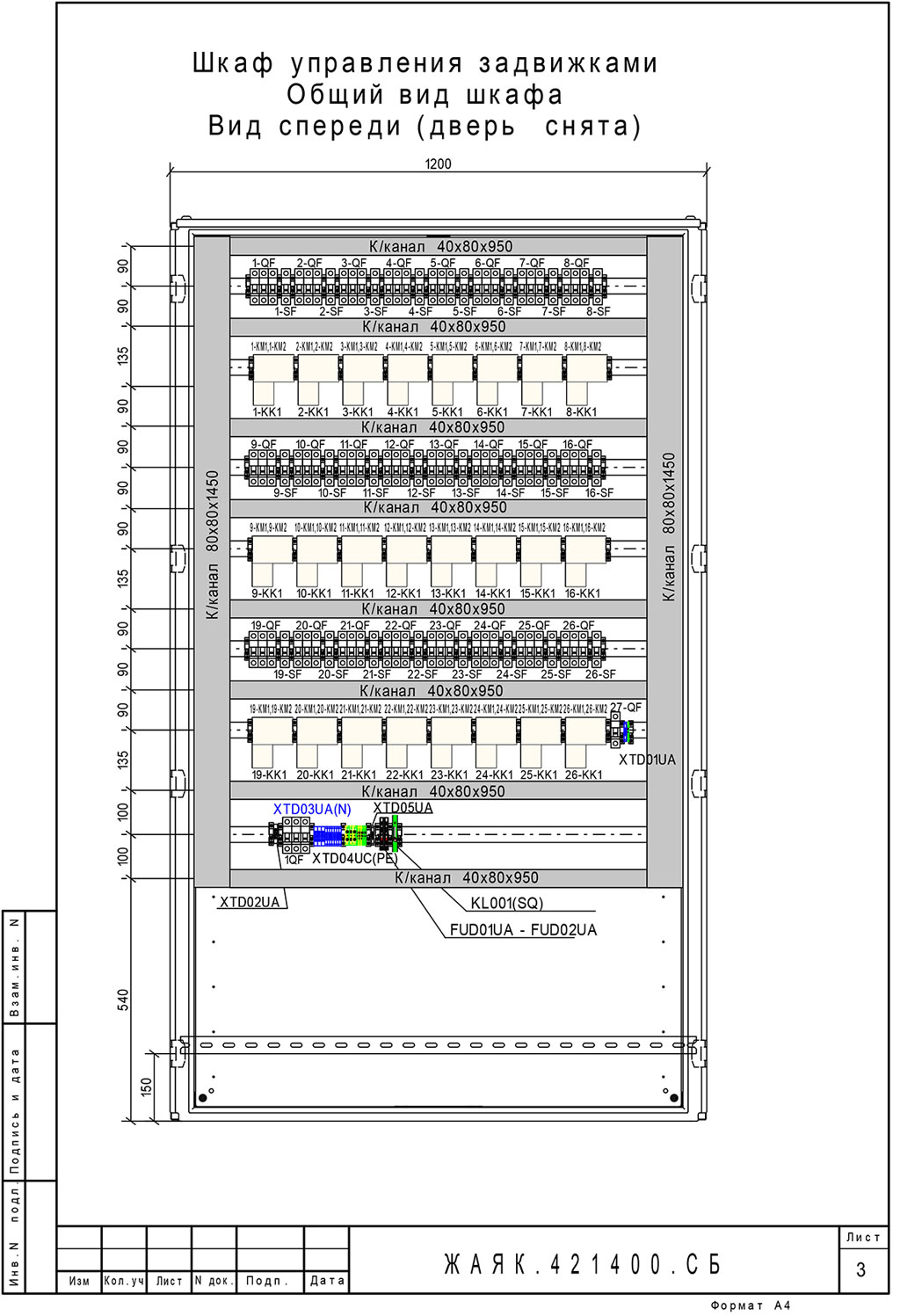

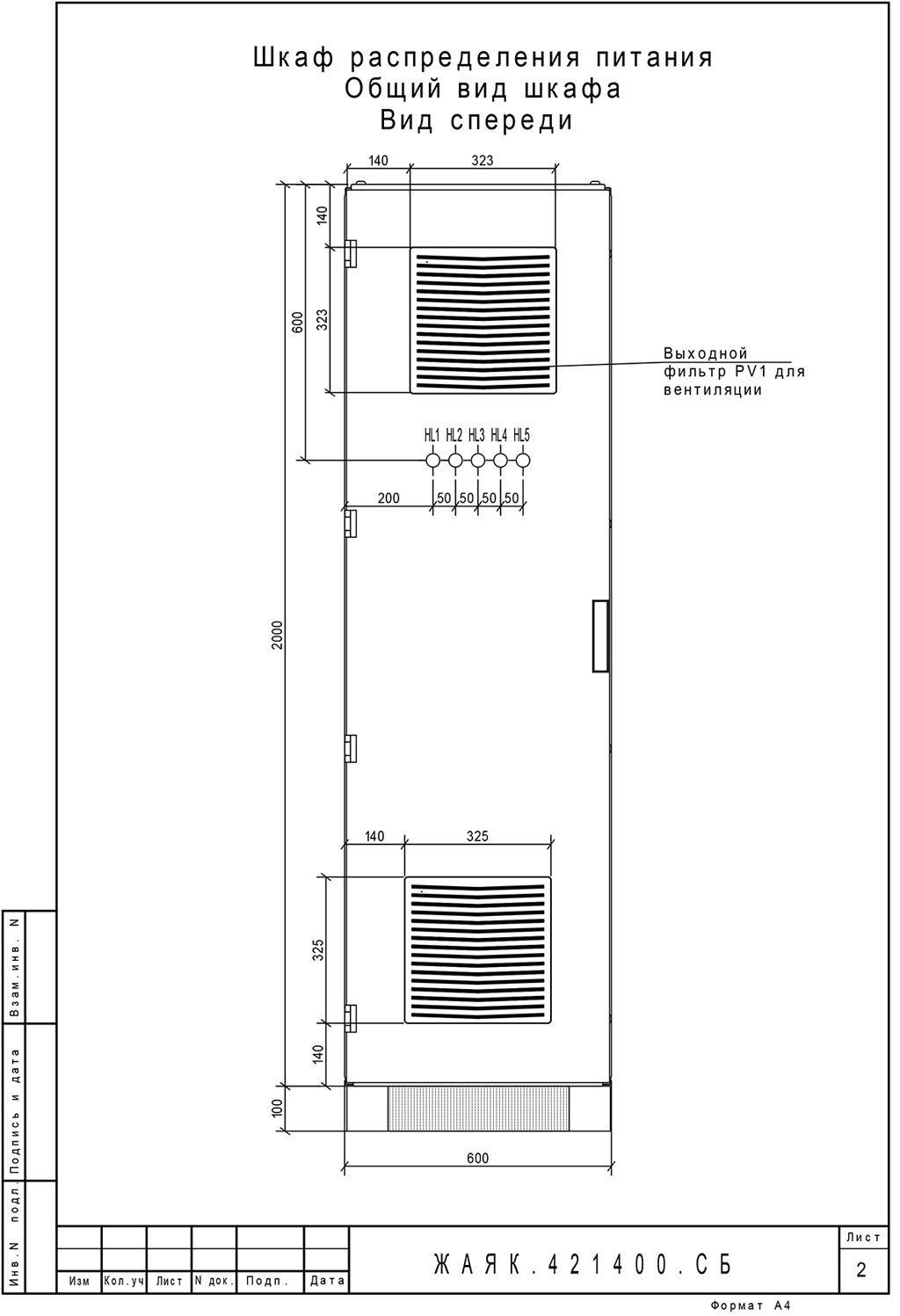

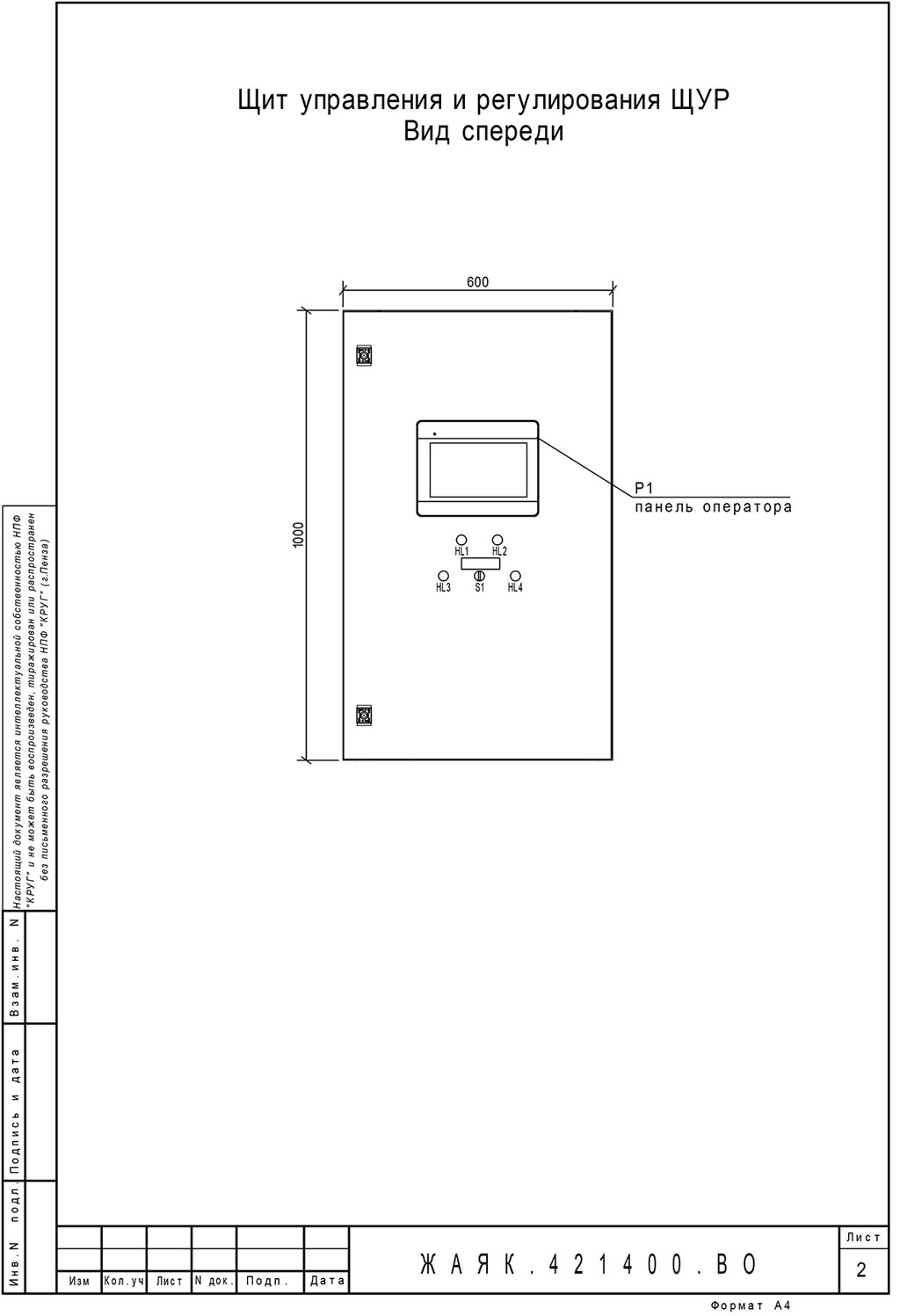

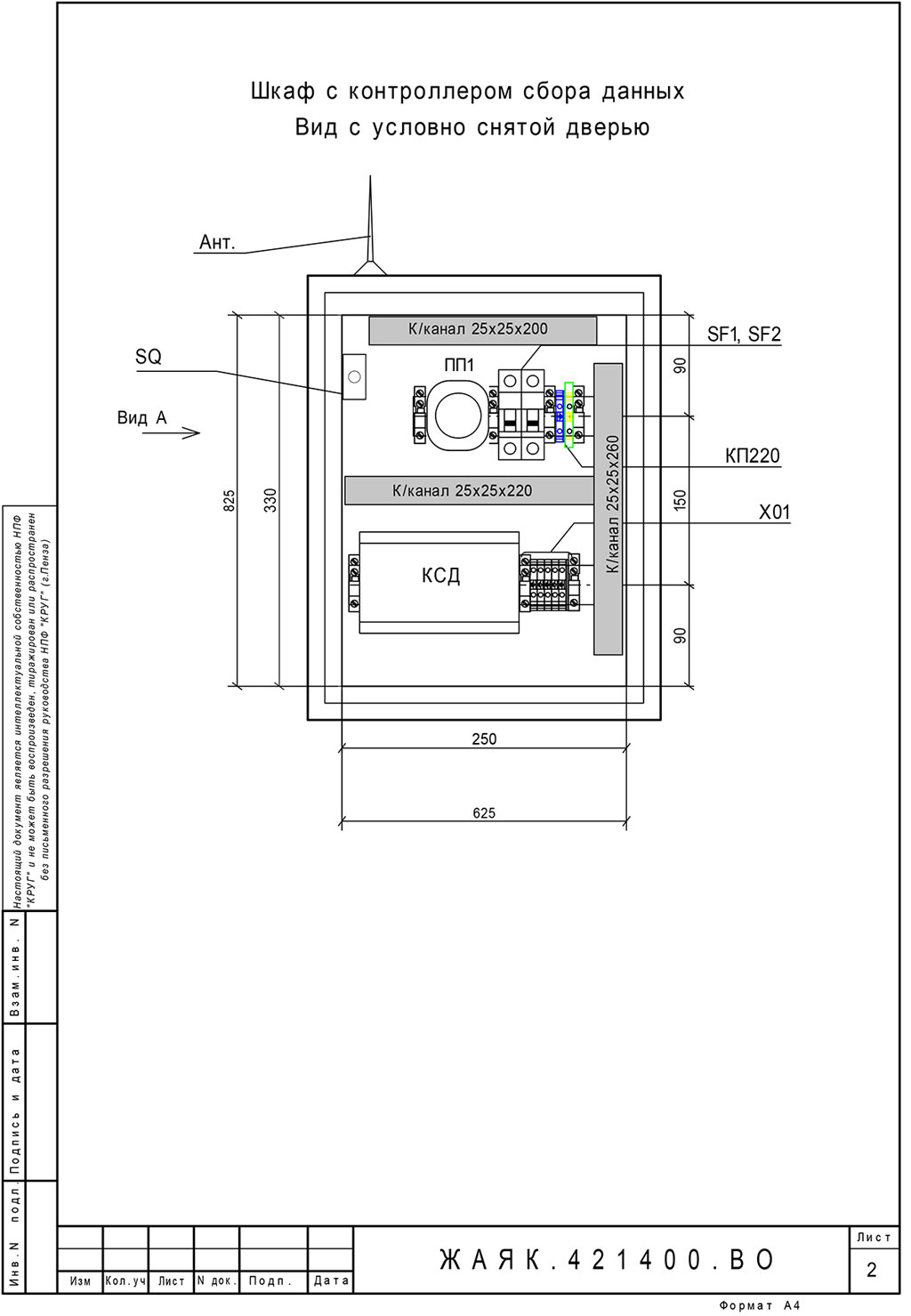

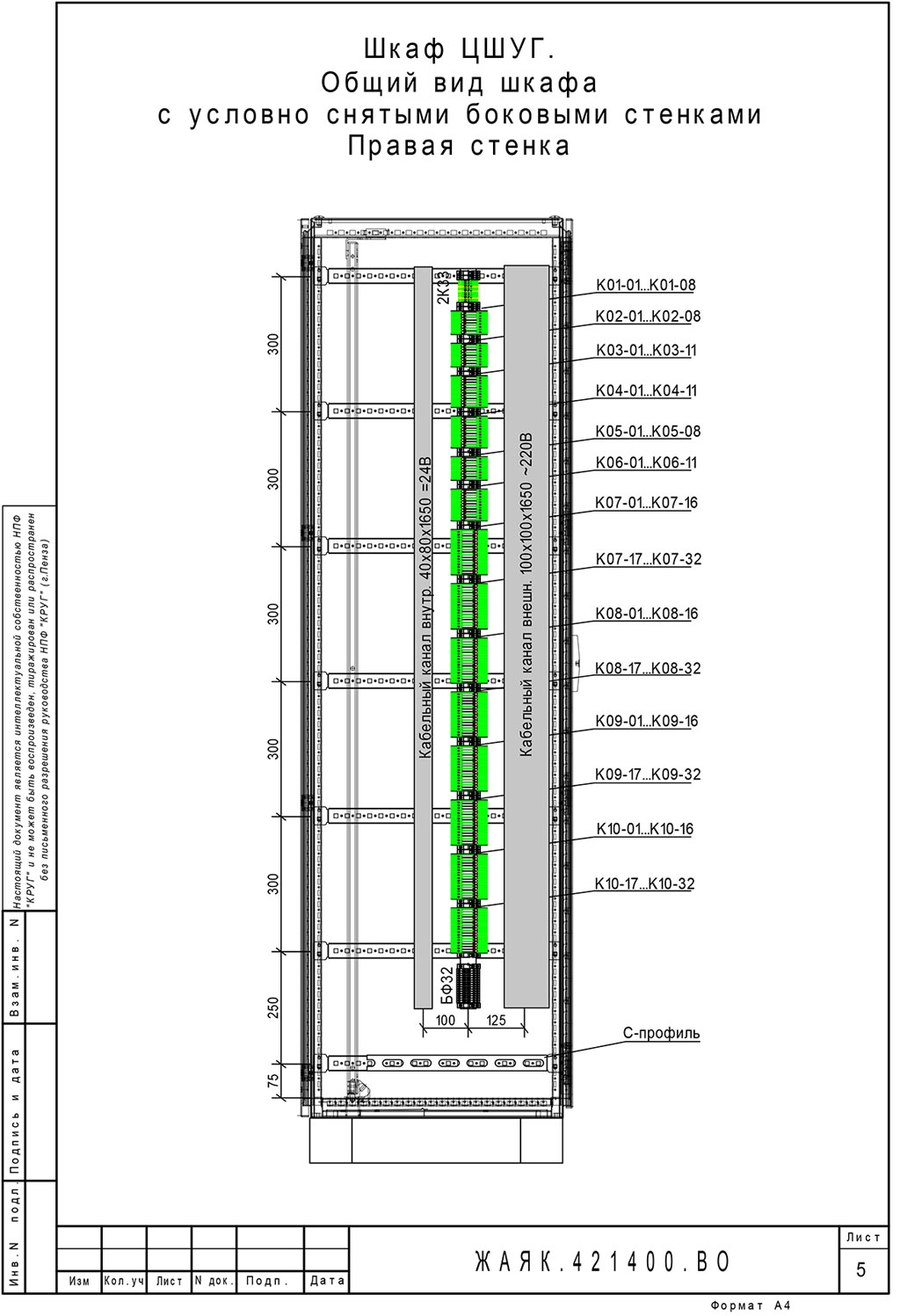

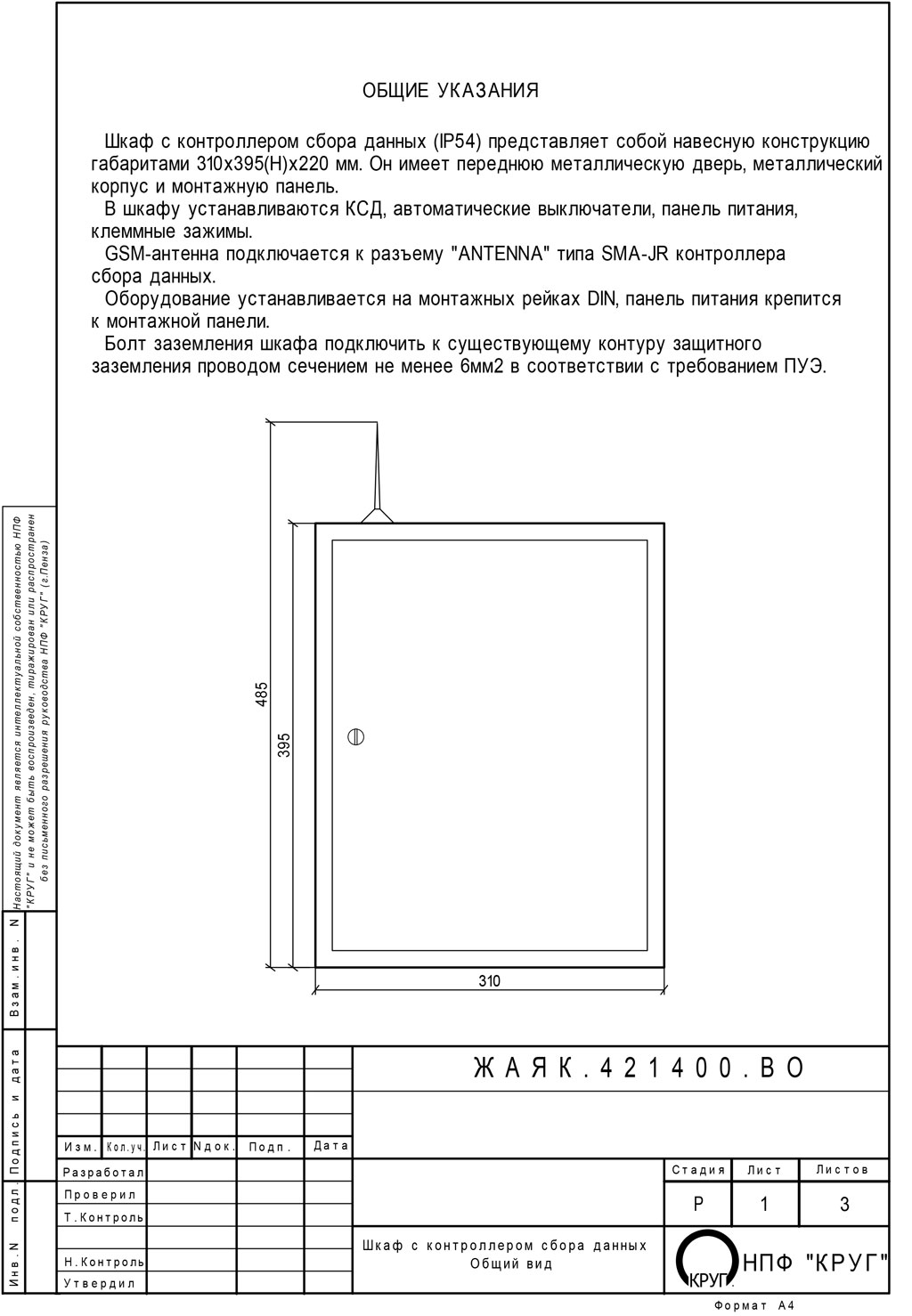

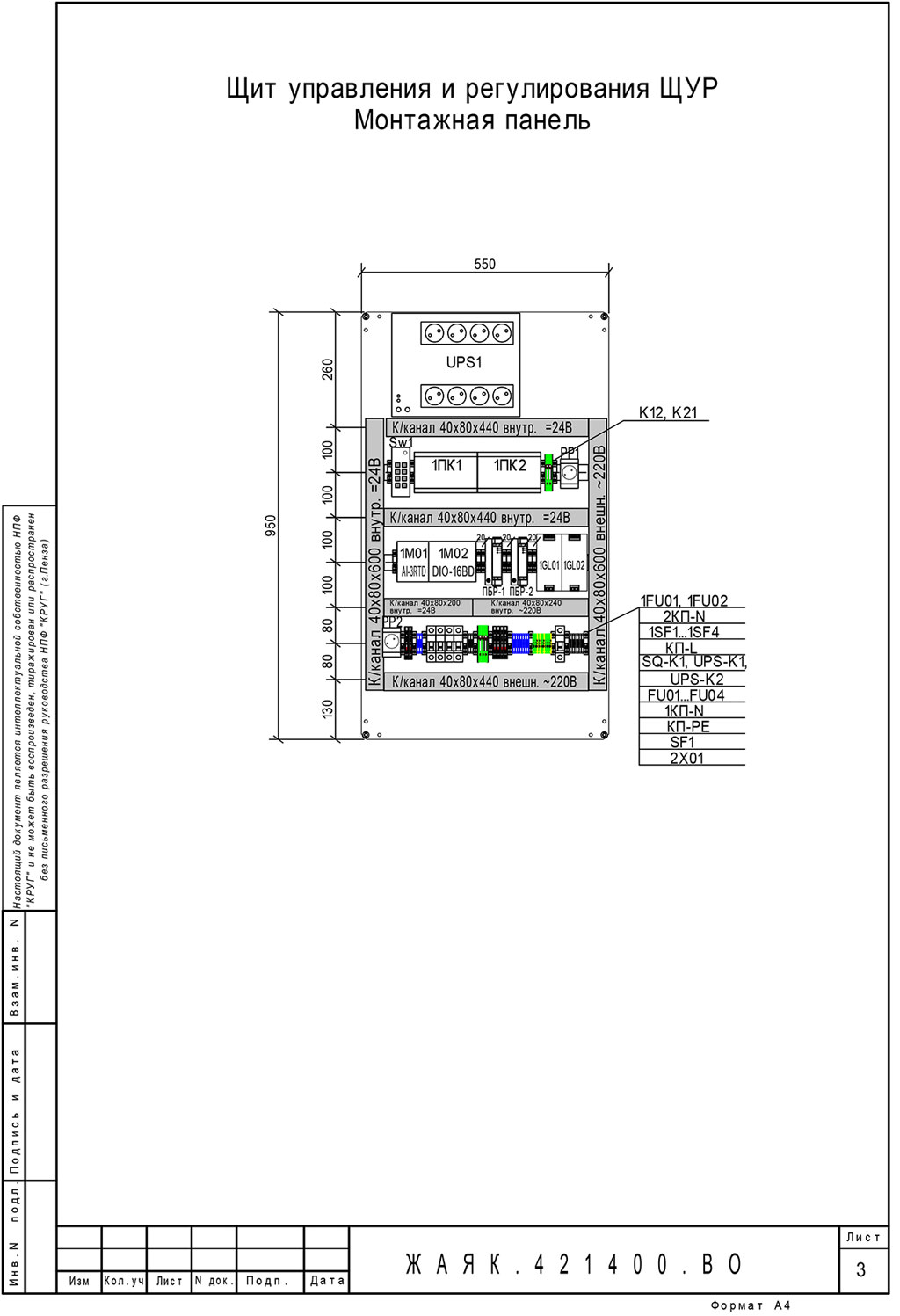

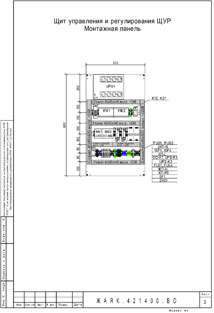

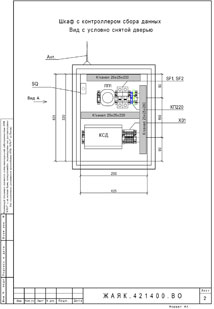

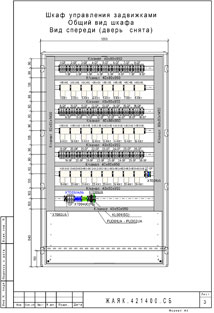

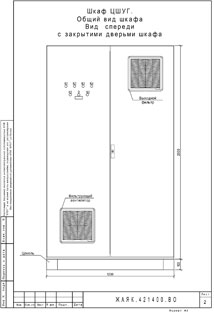

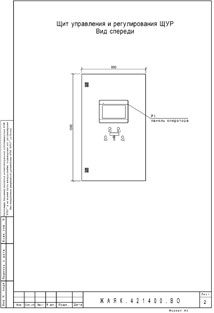

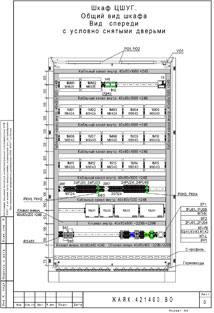

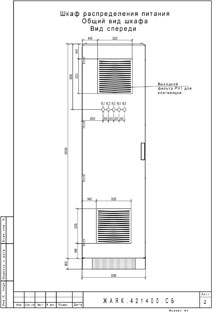

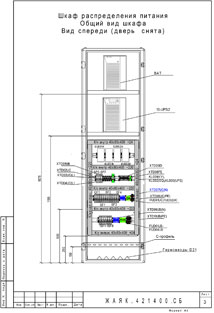

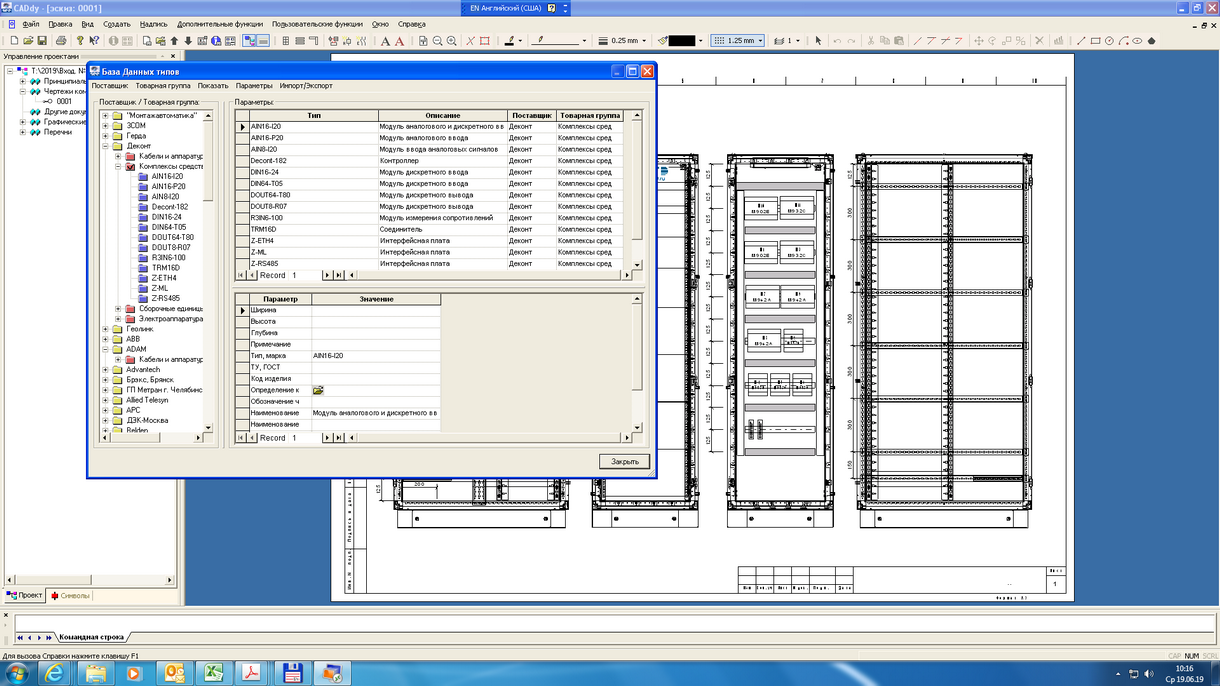

  • Общий вид
  • Таблица проводов
  • Таблица жестких перемычек
  • Таблица жил внутришкафных кабелей
  • Таблица клемм
  • Таблица подключения внутришкафных кабелей
  • Спецификация оборудования.

Проектная документация разрабатывается в соответствии с Постановлением Правительства РФ от 16 февраля 2008 г. № 87 "О составе разделов проектной документации и требованиях к их содержанию" и Градостроительным кодексом РФ с разработкой разделов:

  • Раздел 1 «Пояснительная записка»
  • Раздел 5 «Сведения об инженерном оборудовании, о сетях инженерно-технического обеспечения, перечень инженерно-технических мероприятий, содержание технологических решений»
  • Раздел 8 «Перечень мероприятий по охране окружающей среды».
  • Раздел 11 «Смета на строительство объектов капитального строительства».

Виды, комплектность и обозначение документов при разработке рабочей документации соответствуют требованиям ГОСТ 34.201-89.

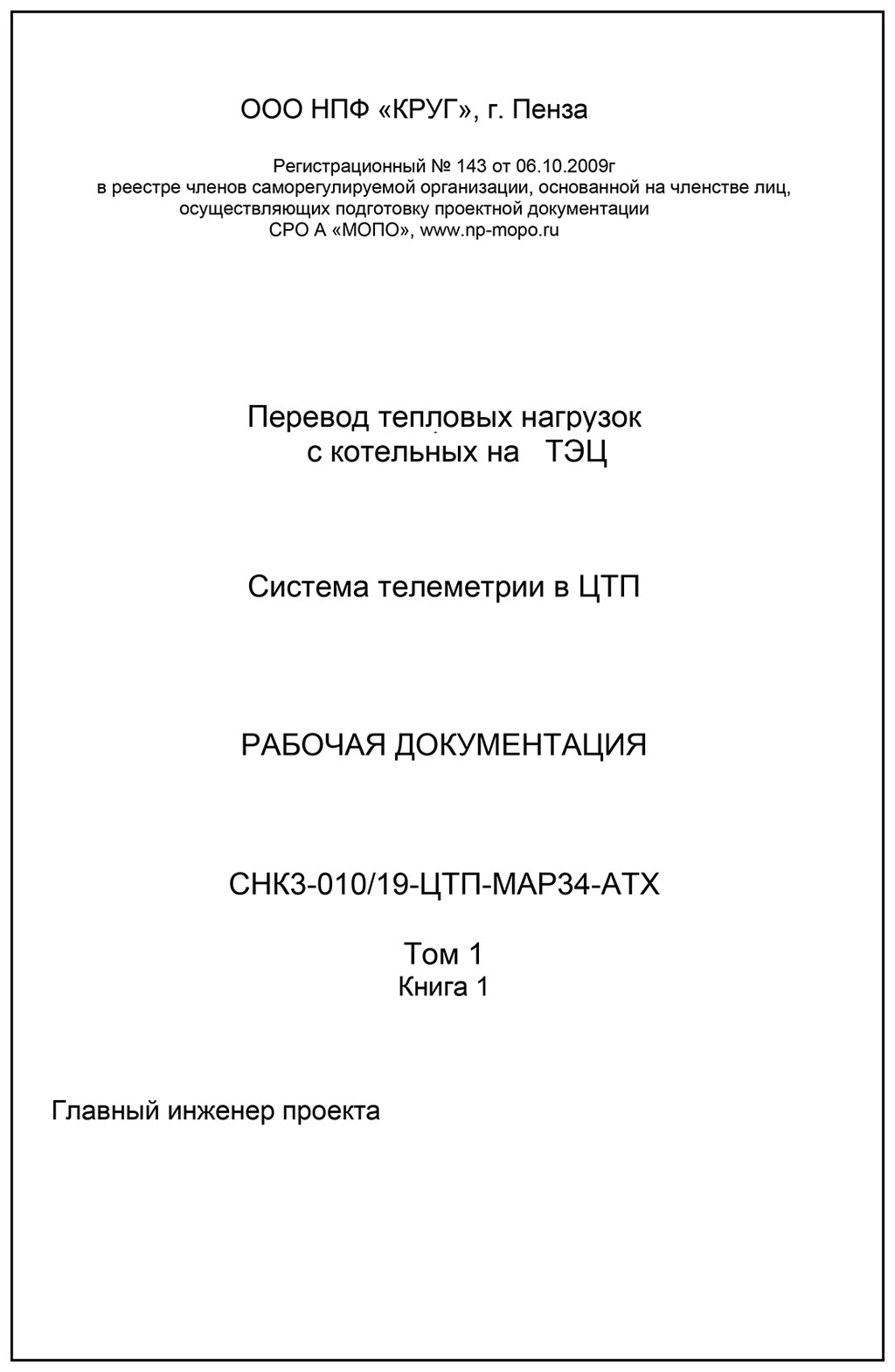

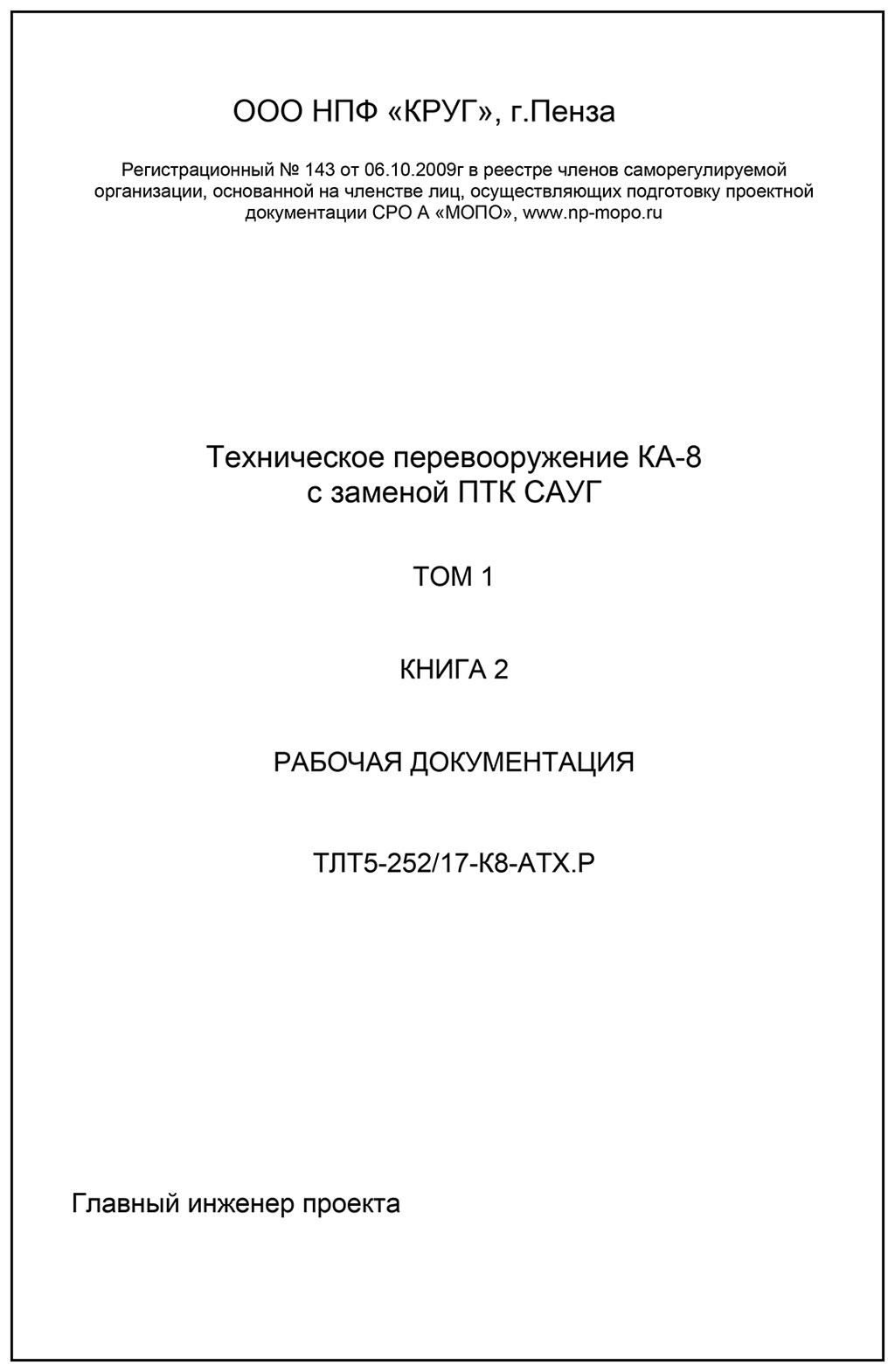

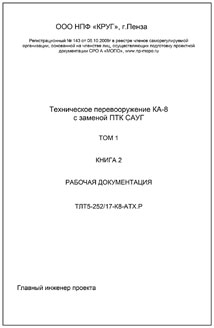

Состав рабочей документации


Наименование документа Код документа
Схема структурная комплекса технических средств С1
Схема функциональной структуры С2
Перечень заданий на разработку специализированных (новых) технических средств В9

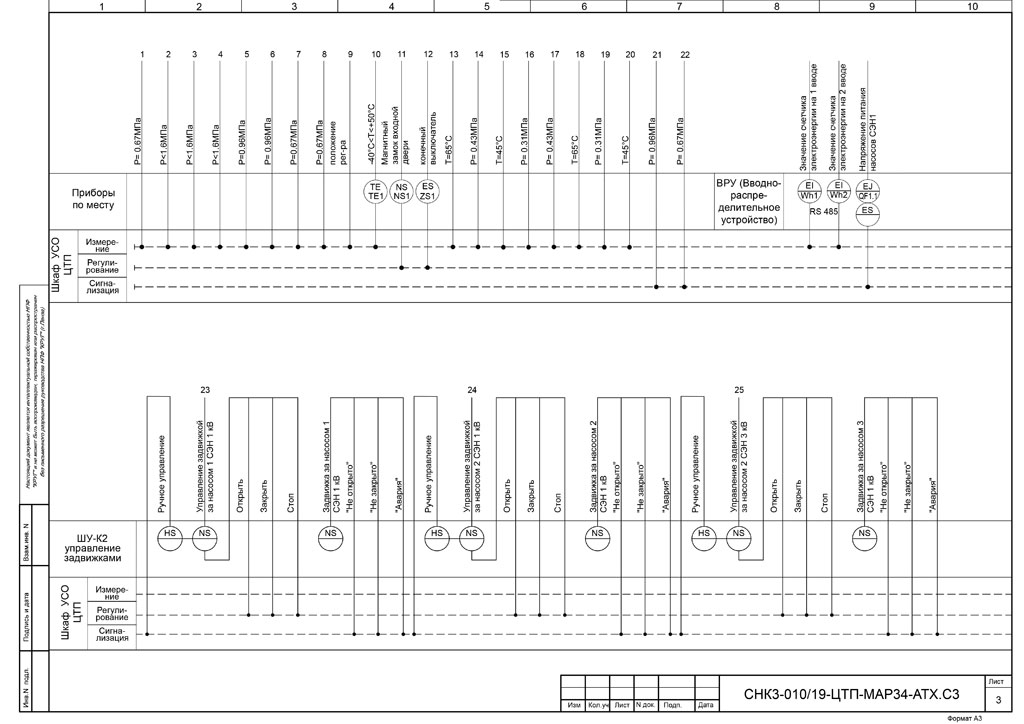

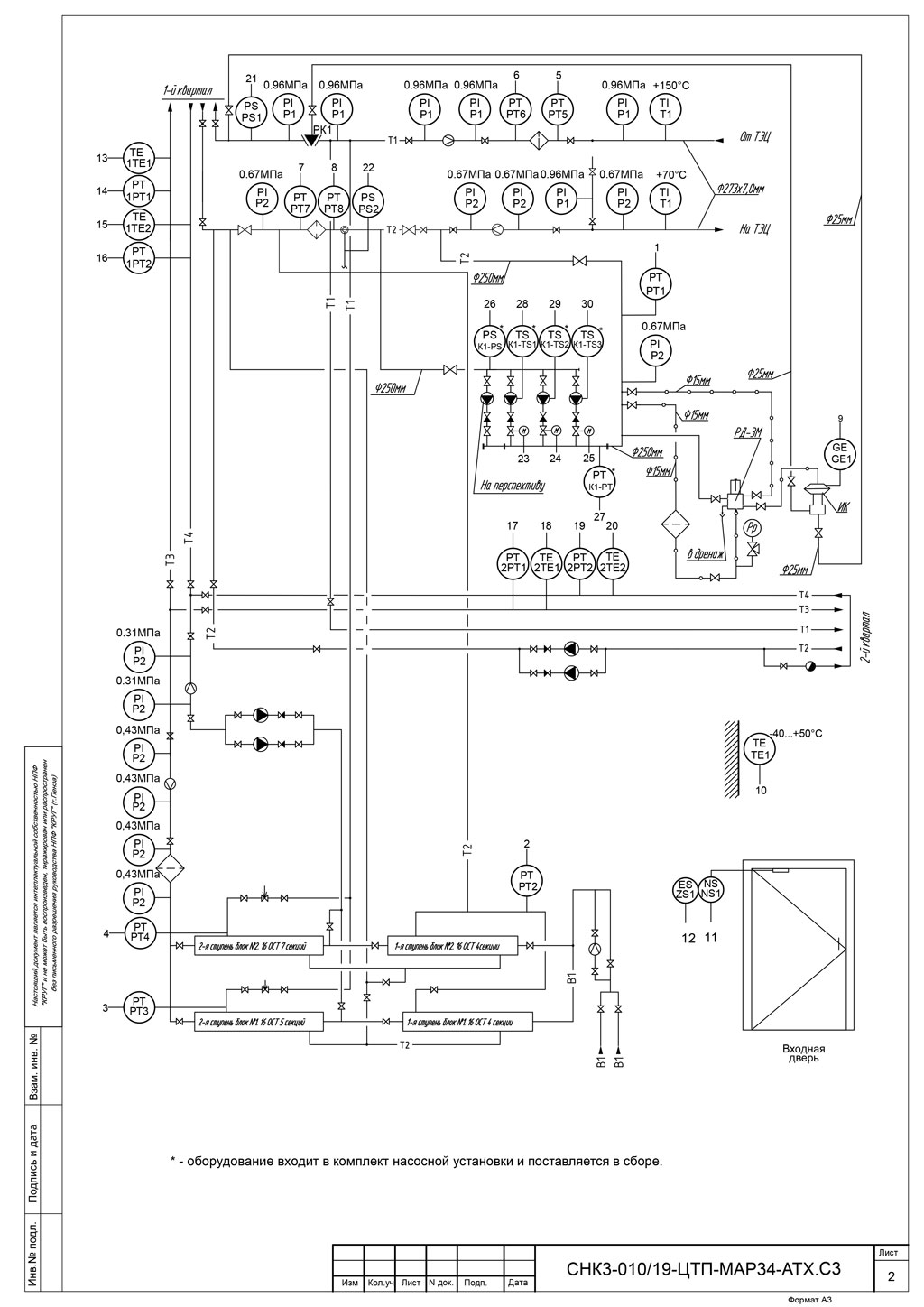

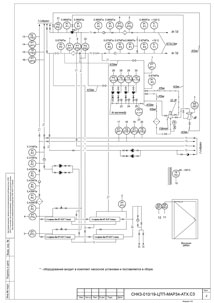

Схема автоматизации С3
Технические задания на разработку специализированных (новых) технических средств -
Задания на разработку строительных, электротехнических, санитарно-технических и других разделов проекта, связанных с созданием системы -
Ведомость технического проекта ТП
Ведомость покупных изделий ВП
Перечень входных сигналов и данных В1
Перечень выходных сигналов (документов) В2
Перечень заданий на разработку строительных, электротехнических, санитарно-технических и других разделов проекта, связанных с созданием системы В3
Пояснительная записка к техническому проекту П2
Описание автоматизируемых функций П3
Описание систем классификации и кодирования П7
Описание комплекса технических средств П9
Описание алгоритма (проектной процедуры) ПБ
План расположения С8
Ведомость оборудования и материалов -
Локальный сметный расчет Б2
Чертёж формы документа (видеокадра) С9
Спецификация оборудования В4
Ведомость потребности в материалах В5
Локальная смета Б3
Руководство пользователя И3
Схема соединений внешних проводок С4
Схема подключения внешних проводок С5
Таблица соединений и подключений С6

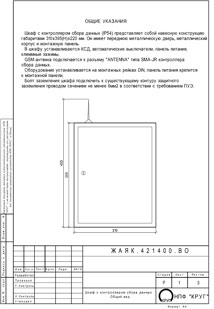

Чертёж общего вида ВО
Чертёж установки технических средств СА

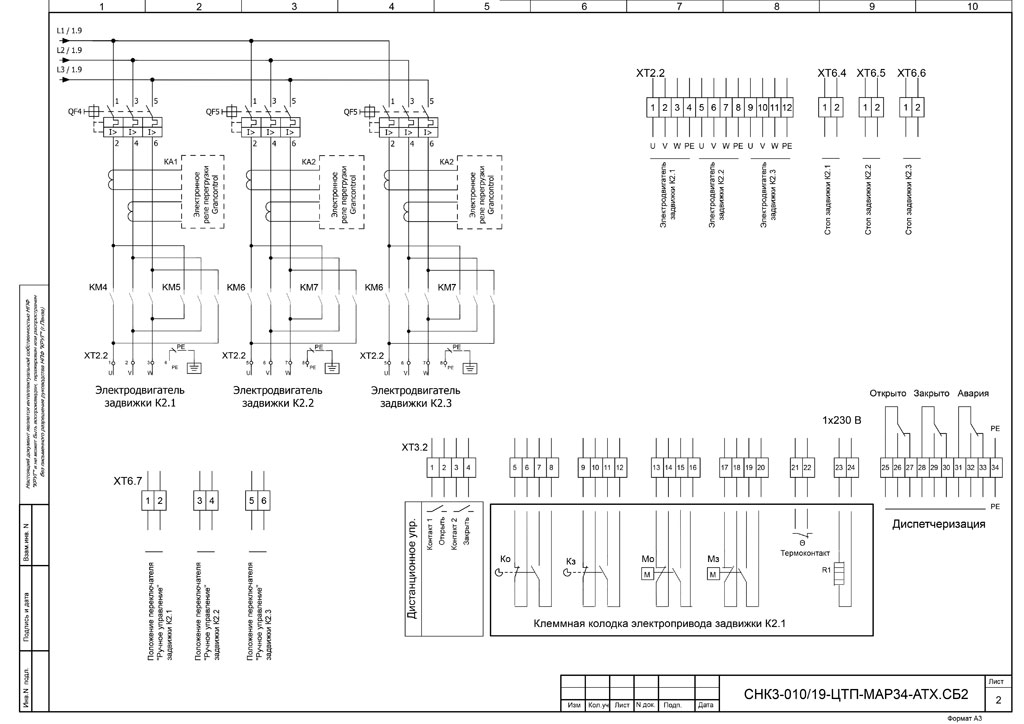

Схема принципиальная СБ
Схема структурная комплекса технических средств С1
План расположения оборудования и проводок С7
Программа и методика испытаний (компонентов, комплексов средств автоматизации, подсистемы, систем) ПМ

Содержание документов по автоматизированным системам соответствует требованиям РД 50-34.698-90.
Проектная и рабочая документация соответствуют требованиям ГОСТ Р 21.1101-2013.

Перечень стандартов для разработки

  • Постановление Правительства Российской Федерации от 16.02.2008 №87 «О составе разделов проектной документации и требованиям к их содержанию».
  • СНиП 3.05.07-85 Системы автоматизации.
  • ГОСТ 34.601-90. Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания.
  • ГОСТ 34.602-89. Информационная технология. Комплекс стандартов на автоматизированные системы. Техническое задание на создание автоматизированной системы.
  • ГОСТ 34.201-89. Информационная технология. Комплекс стандартов на автоматизированные системы. Виды, комплектность и обозначение документов при создании автоматизированных систем.
  • РД 50-34.698-90 Методические указания. Информационная технология. Комплекс стандартов и руководящих документов на автоматизированные системы. Автоматизированные системы. Требования к содержанию документов.
  • ГОСТ Р 21.1101-2013. Основные требования к проектной и рабочей документации.
  • ГОСТ 21.408-2013. Система проектной документации для строительства. Правила выполнения рабочей документации автоматизации технологических процессов.

Большинство проектов создаются с использованием многочисленных уже готовых, разработанных нашей компанией, типовых решений по автоматизации и диспетчеризации объектов различных отраслей промышленности и жилищно-коммунального хозяйства.

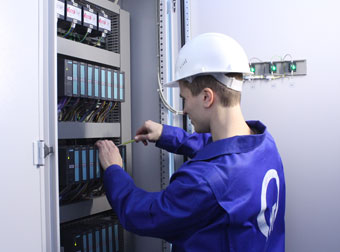

Системным интеграторам (партнерам), осуществляющим монтажные работы по ПСД, выполненной НПФ «КРУГ», оказываются услуги шеф-монтажа. Для осуществления авторского надзора за выполнением монтажных работ возможен выезд инженера-проектировщика на объект.
