Поставка оборудования и ПО для АСУ ТП технологических установок Сургутского ЗСК
АСУ ТП технологических установок Сургутского ЗСК функционируют с 2003 года, зарекомендовав себя как надежные и эффективные системы. При их текущем ремонте, связанным с необходимостью замены выработавшей ресурс вычислительной техники, заказчик принял решение не менять производителя и применить современную версию российского программно-технического комплекса КРУГ-2000® (ПТК КРУГ-2000), позволяющую расширить функционал системы и повысить качество управления.
Завод по стабилизации конденсата имени В.С. Черномырдина (филиал ООО «Газпром переработка») – крупнейший завод в России по переработке газового конденсата. Сургутский ЗСК перерабатывает нефтегазоконденсатную смесь и производит товарную продукцию: автомобильные бензины, дизельное топливо, авиакеросин, сжиженные газы, дистиллят газового конденсата, легкий и стабильный конденсат.
Компанией «КРУГ» выполнена поставка оборудования и ПО для АСУ ТП установок регенерации метанола (УРМ-1, УРМ-3) и факельного хозяйства (ФХ).
Цели и задачи
- Повышение характеристик надежности системы путем переоснащения современным контроллерным оборудованием
- Расширение функционала за счет обновления фирменного программного обеспечения управляющих контроллеров до актуальной версии.
Объекты управления

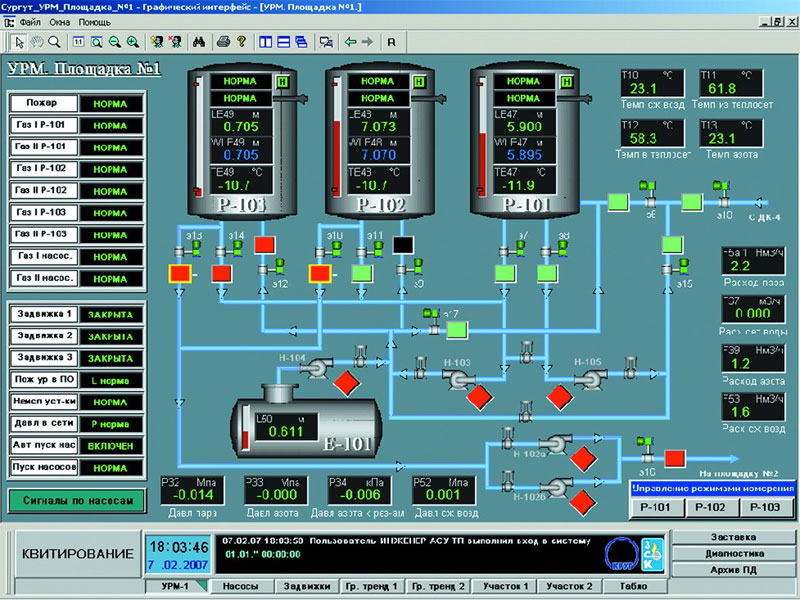

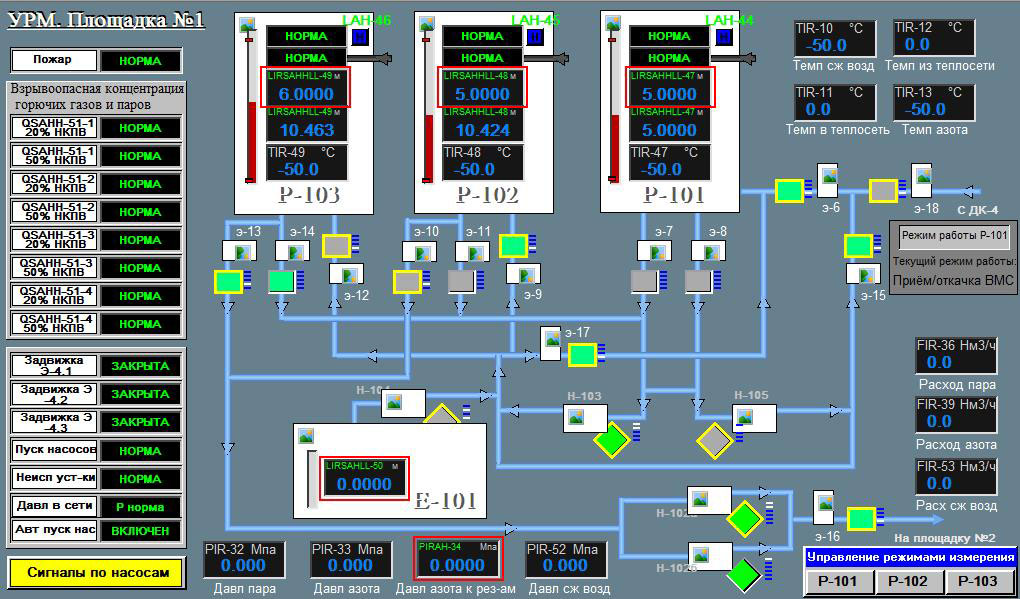

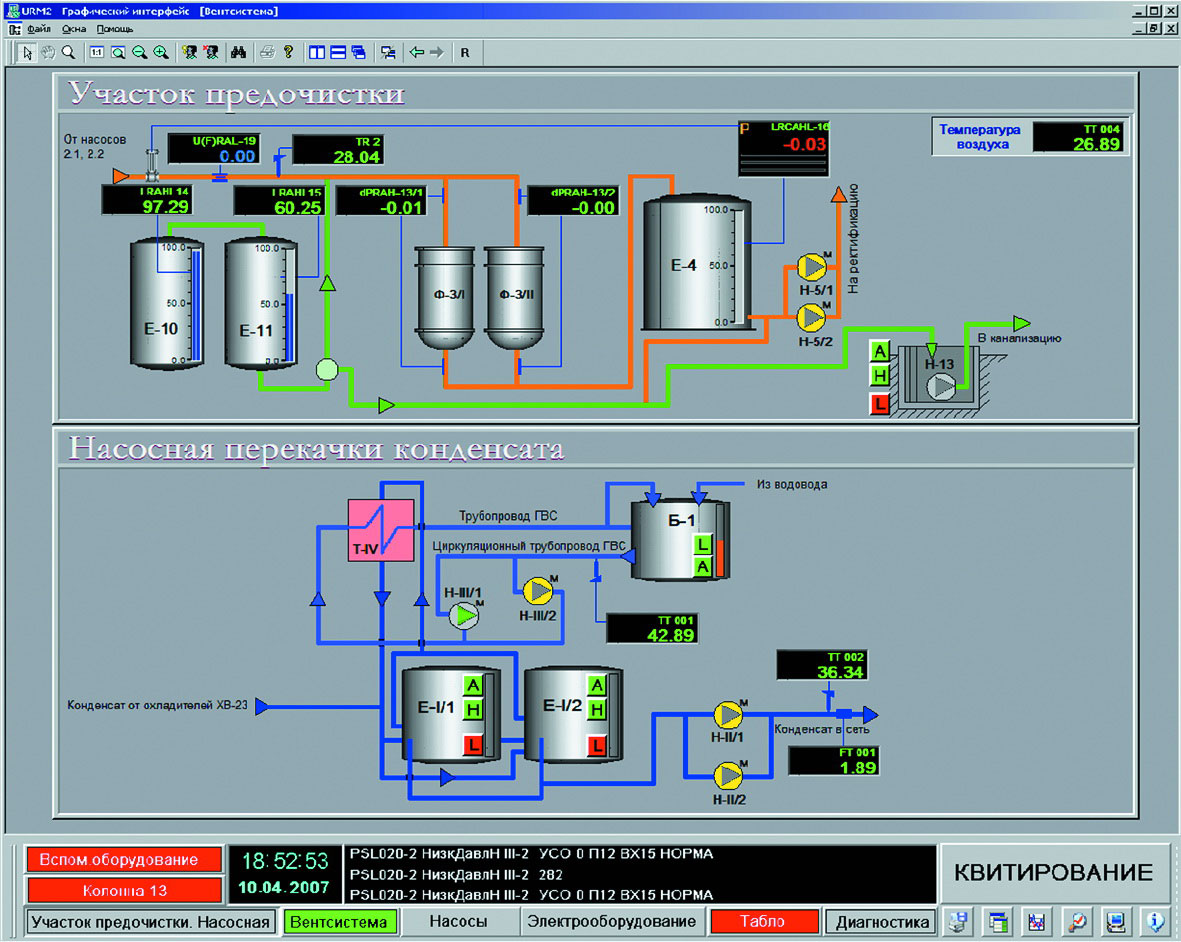

УРМ-1. Установка регенерации метанола. Площадка №1 предназначена для приема и хранения подтоварной воды, поступающей после стабилизации из шаровых емкостей сырьевых парков Сургутского ЗСК.

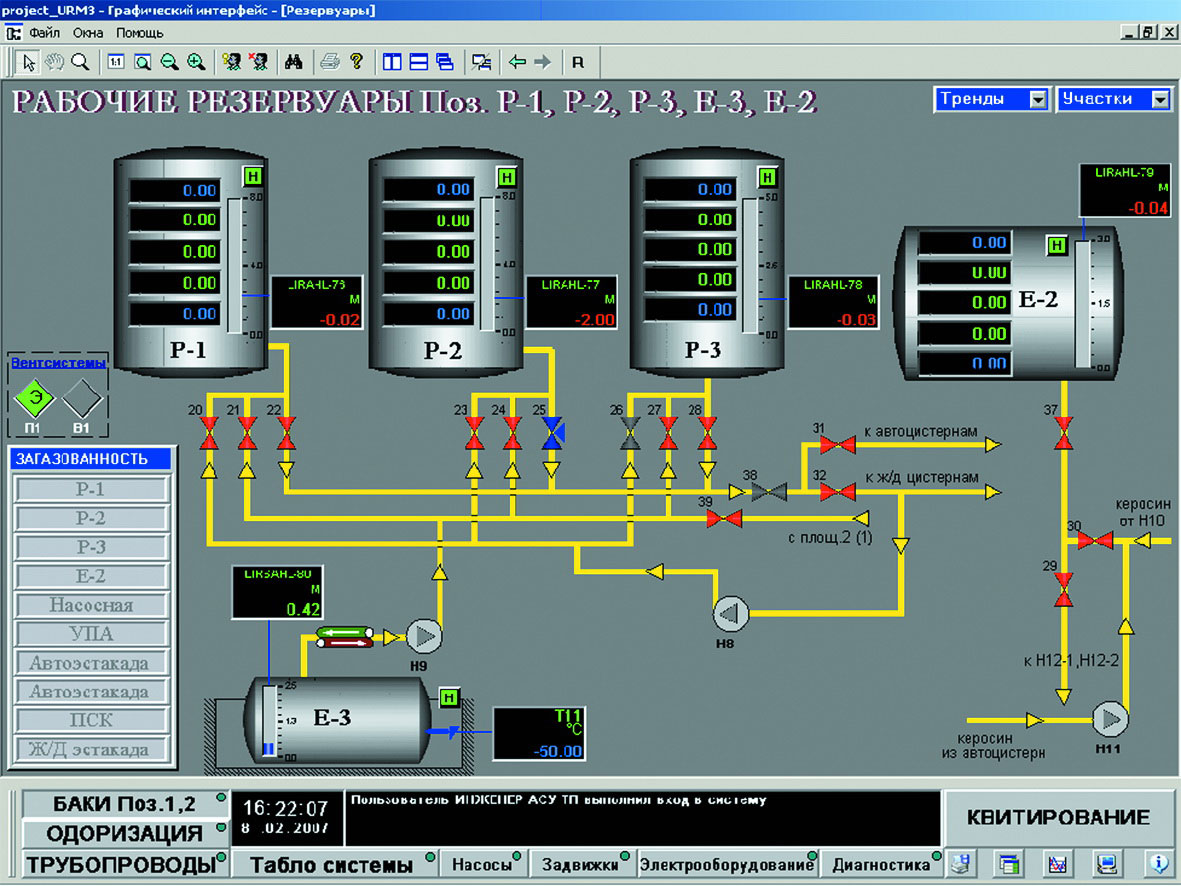

УРМ-3. Установка регенерации метанола. Площадка №3 предназначена для приема, хранения и отпуска метилового спирта 98%-ной концентрации.

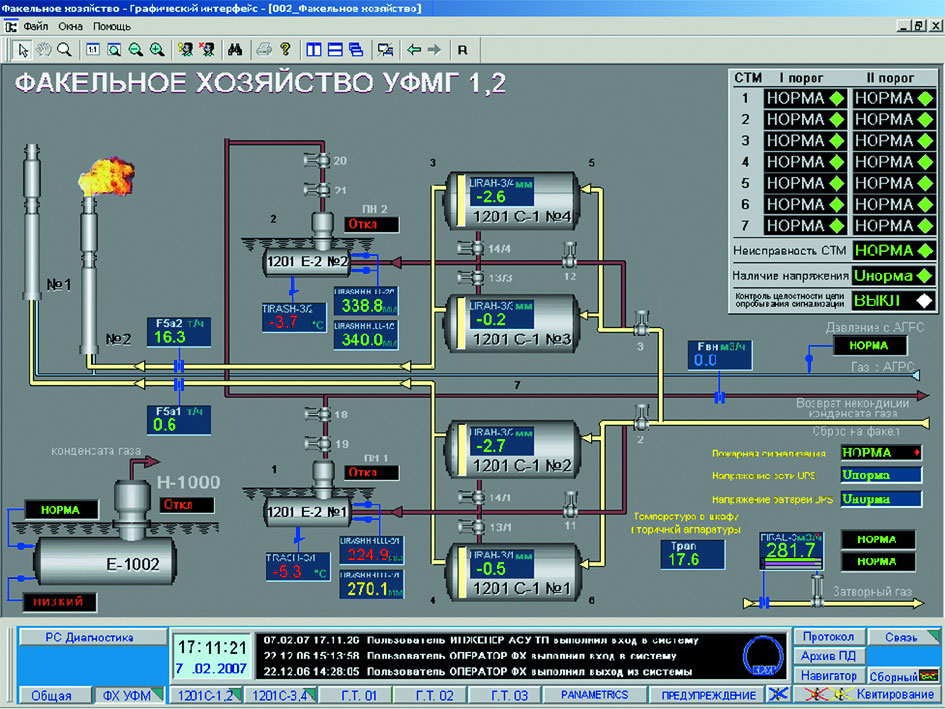

ФХ. Факельное хозяйство предназначено для утилизации сбросов, поступающих в факельную систему.
АСУ ТП всех трех объектов представляют собой трехуровневые системы с многоступенчатой защитой от отказов, обеспечивающей высокую надежность технологического процесса.
Функции АСУ ТП
Информационные:
- измерение и контроль параметров технологического процесса
- предоставление оперативному и обслуживающему персоналу данных о состоянии оборудования
- формирование сигнализации
- архивирования данных и т.д.
Управляющие:
- технологические защиты и блокировки
- автоматическое регулирование
- дистанционное управление исполнительными механизмами.
Вспомогательные:

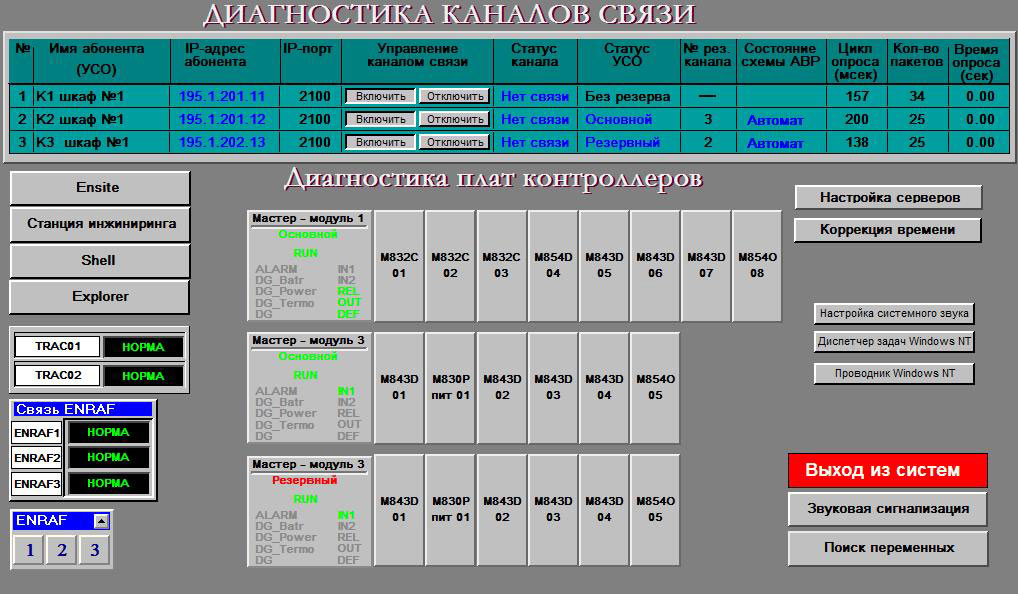

- самодиагностика оборудования ПТК
- коррекция системного времени абонентов АСУ ТП
- защита от несанкционированного доступа в локальную сеть АСУ ТП и т.д.

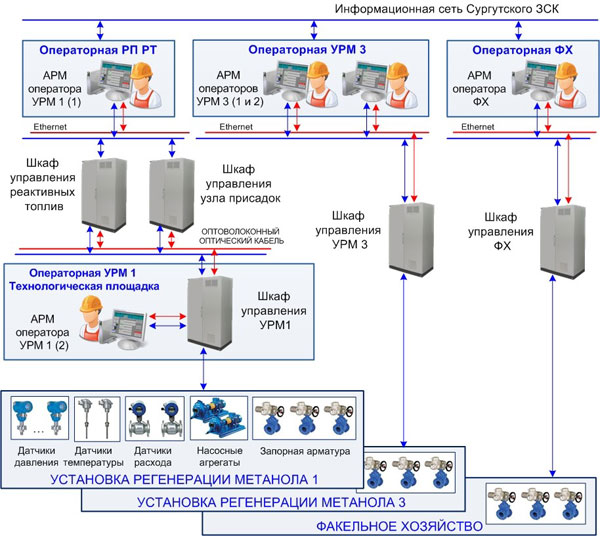

Архитектура АСУ ТП установок
Нижний уровень представлен КИП и исполнительными механизмами.
Средний уровень организован с использованием промышленных PC-совместимых контроллеров. Подсистема ПАЗ выполнена по схеме 100%-го резервирования контроллеров, РСУ – без резервирования. Операционная система – Linux.
Верхний уровень АСУ ТП установок регенерации метанола функционируют под управлением SCADA-системы КРУГ-2000® и представлены двумя АРМ операторов (каждая система), совмещенных с серверами БД, работающими в режиме 100%-го «горячего» резервирования.
Верхний уровень АСУ ТП факельного хозяйства представлен одним АРМ оператора, функционирующим под управлением SCADA КРУГ-2000.
Обмен информацией выполняется по ЛВС со 100%-м резервированием.

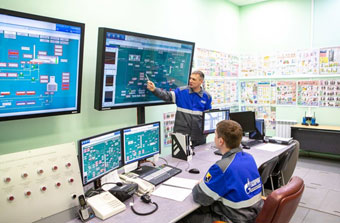

Операторные оснащены промышленной мебелью серии КонсЭрго.
Информационная мощность систем
| АСУ ТП установки | УРМ-1 | УРМ-3 | ФХ |
|---|---|---|---|
| Общая информационная мощность | 320 | 456 | 147 |
| Аналоговых входных | 16 | 40 | 33 |
| Аналоговый вывод | - | - | 2 |
| Дискретных входных | 208 | 272 | 80 |
| Дискретных выходных | 96 | 144 | 32 |
В рамках поставки компанией «КРУГ» проведено конфигурирование и произведена отгрузка комплекта контроллерного оборудования. Обновление оборудования и ПО осуществляется обученным персоналом подрядной организации.
Результаты
В установленные сроки обеспечены требуемое качество ведения технологических процессов, уровень надежности и безопасности работы технологического оборудования.
Как показала практика, АСУ ТП, функционирующие с 2003 года на базе ПТК КРУГ-2000, легко модернизировать и масштабировать, расширяя их функциональность, например, включать в систему новые мнемосхемы, добавлять новые расчеты показателей эффективности или отчеты произвольного вида.
Компания «КРУГ» плодотворно сотрудничает с Сургутским ЗСК с 1998 года. За это время на базе ПТК КРУГ-2000 выполнено несколько проектов, в их числе:
- АСУ ТП установки регенерации метанола
- АСУ ТП резервуарного парка ДК-4
- Система коммерческого учета стабильного конденсата
- АСУ ТП налива в автоцистерны.
Регулярно проводятся работы по техническому обслуживанию функционирующих автоматизированных систем СЗСК в установленные сроки.
