АСУ ТП резервуарных парков

Объекты управления

Резервуарные парки реактивных топлив, деэтанированного конденсата, сжиженного газа и т.д.

Цели внедрения АСУ ТП

  • приведение системы управления к действующим нормам и правилам пожаро- и взрывобезопасности
  • повышение  экономичности и надежности работы оборудования
  • улучшение эксплуатационных характеристик оборудования
  • повышение производительности и улучшение условий труда эксплуатационного персонала
  • построение системы с учетом возможности последующего развития и наращивания информационной мощности.

Функции системы

  • контроль и сигнализация параметров
  • цифровое регулирование
  • противоаварийные защиты
  • представление информации технологам, службам АСУ ТП и КИП и А
  • протоколирование процесса: протоколы событий, режимные листы
  • выполнение расчетов: учёт времени пробега насосов и вентиляторов и др.
  • самодиагностика элементов ПТК

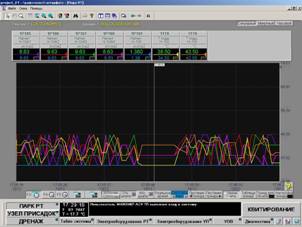

  • архивирование трендов, печатных документов, протоколов.

Программное обеспечение

SCADA КРУГ-2000®, в том числе среда разработки (генератор базы данных, графический редактор, технологический язык и др.) и среда исполнения (исполняемые модули станций оператора/архивирования серверов и контроллеров).



Компоненты

  • Контроллеры построены со 100% «горячим» резервированием процессорной части
  • Цифровые уровнемеры, подключенные к контроллерам при помощи интерфейса RS-485
  • Шкафы монтажные
  • Пульты операторов на базе типовых универсальных конструкций КонсЭрго®
  • Рабочие места операторов–технологов на базе серверов (2 шт). Серверы работают в режиме 100% «горячего» резервирования» и выполняют функции системы реального времени и архивирования.
  • Локальная управляющая сеть Ethernet (100% резервирование)
  • Лазерный принтер.

Результаты

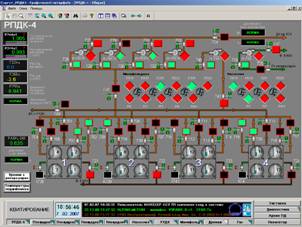

Внедрение АСУ ТП позволяет обеспечить оперативный персонал более полной, объективной, достоверной и своевременной информацией о работе оборудования. Глубокая степень самодиагностики в сочетании с рядом программно-технических решений позволяет реализовать сложные алгоритмы контроля и управления. К важным преимуществам можно отнести интеграцию в систему цифровых уровнемеров (например, Enraf CIU858 и др.) с возможностью их сервисного обслуживания непосредственно со станции оператора.

Данное решение реализовано на:

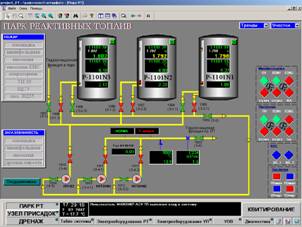

  • парке реактивных топлив Сургутского ЗСК
  • резервуарном парке деэтанированного конденсата Сургутского ЗСК

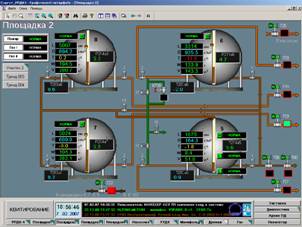

  • резервуарном парке сжиженного газа Туапсинский НПЗ (ОАО «Роснефть»)
  • сырьевые парки ООО «ПО «Киришинефтеоргсинтез».

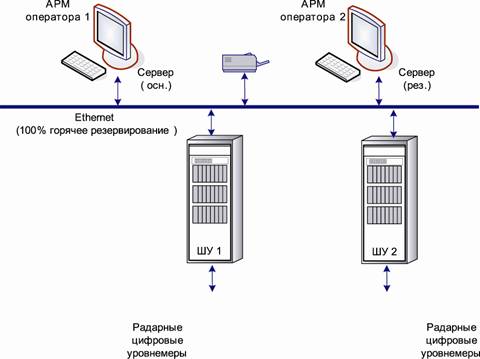

Структурная схема АСУ ТП резервуарных парков
