АСУ ТП газокомпрессорного цеха

Объекты управления

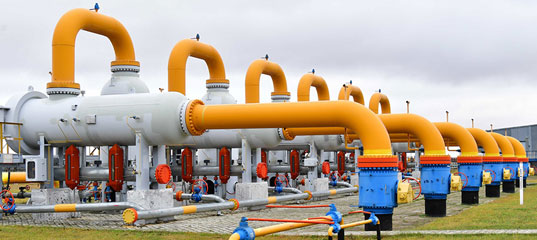

Газоперекачивающие агрегаты (ГПА) с приводом от электрических или газотурбинных двигателей, предназначенные для компримирования природного газа на магистральных газопроводах.

Цели внедрения АСУ ТП

Создание системы автоматизированного управления (САУ), как решения, легко адаптируемого к любому  ГПА и комплексно решающего задачи:
  • контроля, управления, защиты и диагностики
  • обеспечения длительной безаварийной работы ГПА и малозатратной эксплуатации.

Результаты

  • Увеличение надёжности и экономичности работы агрегата
  • Обеспечение персонала более полной, достоверной и своевременной информацией
  • Улучшение диагностики работающего оборудования
  • Резкое уменьшение количества эксплуатирующегося парка приборов.

Функции системы:

Информационные функции

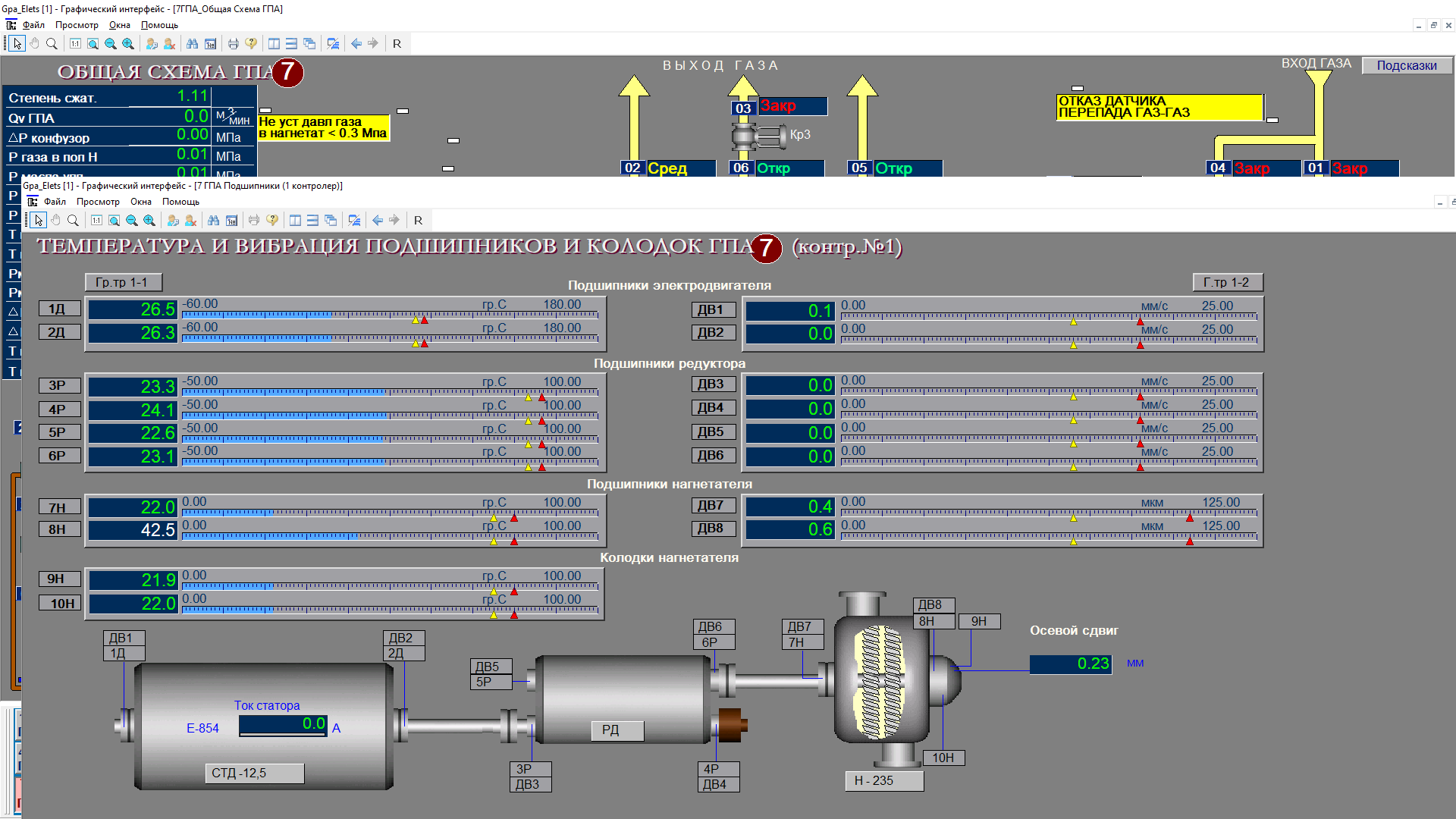

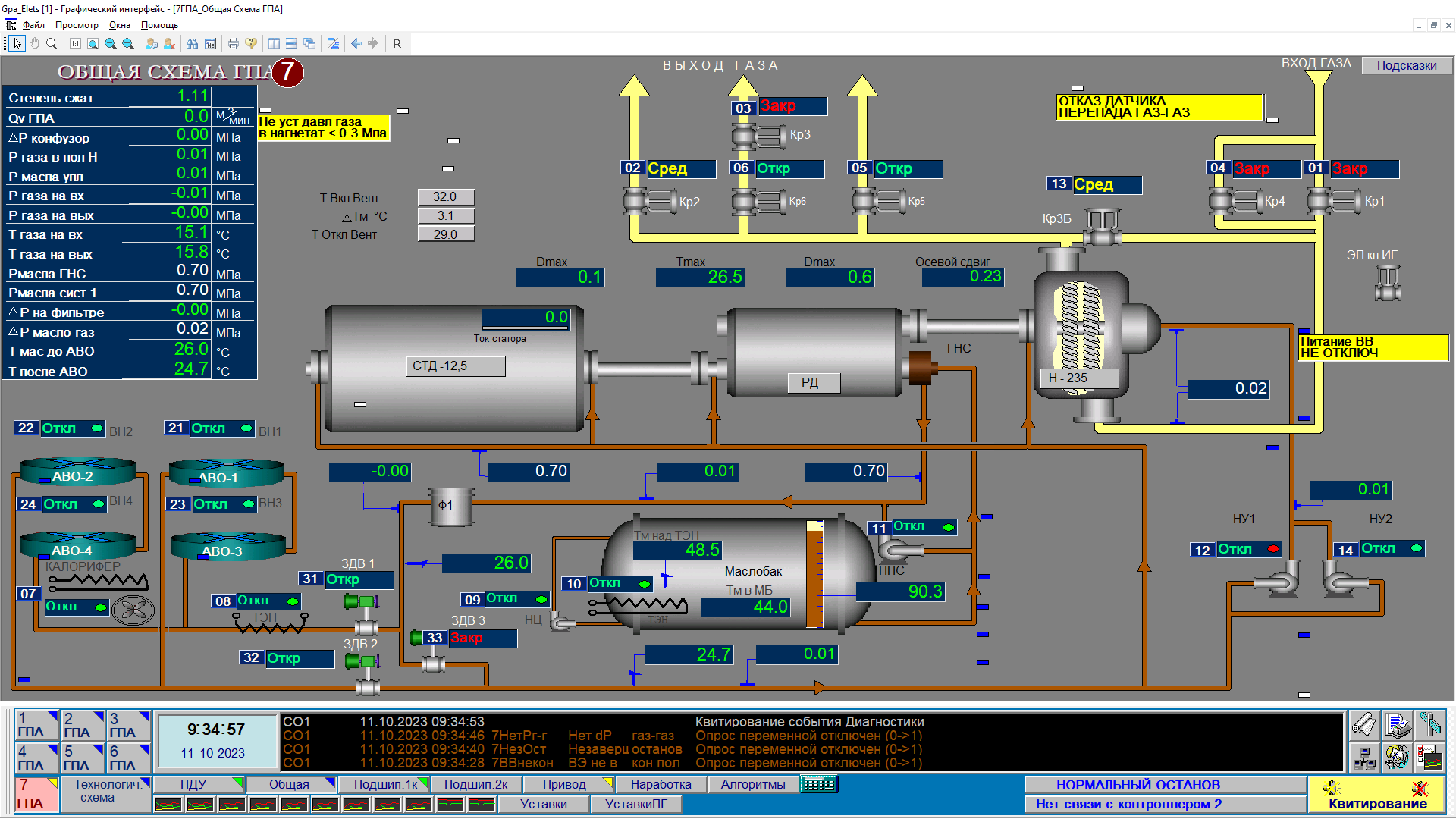

  • Измерение, обработка и визуализация технологических параметров
  • Световая и звуковая сигнализация отклонения контролируемых параметров от заданных предупредительных и предаварийных границ
  • Формирование и визуализация оперативных, исторических, часовых, сменных и суточных трендов (текущих, средних, суммарных значений) контролируемых параметров
  • Формирование и вывод на печать режимных листов, протоколов событий, протоколов развития  аварийных ситуаций, уставок аварийных защит
  • Передача информации на верхний диспетчерский уровень посредством ОРС-технологий.

Управляющие функции

  • Дистанционное управление технологическим оборудованием в автоматическом и ручном режиме
  • Безопасная экстренная и аварийная остановка ГПА как по команде оператора, так и по сигналу защит.

Самодиагностика

  • Автоматический контроль прохождения команд управления
  • Автоматический контроль правильности выбора объекта управления
  • Программно-аппаратная диагностика контроллеров с выводом информации на индикаторы плат контроллеров и на верхний уровень с точностью до одного входа-выхода
  • Контроль обрыва линий связи
  • Диагностика работы датчиков
  • Вывод диагностической информации на станции оператора и станцию инжиниринга.

Функции «стратегического выживания»

  • Аппаратное резервирование основного контроллера, обеспечивающего управление и защиту агрегата в случае возникновения отказа, предусматривает автоматический переход на резервный контроллер, который обеспечивает аварийную защиту агрегата. После локализации неисправности в канале основного контроллера, оператор имеет возможность автоматизировано ввести его в работу САУ ГПА без остановки технологического процесса
  • Перевод работы САУ ГПА оператором с одного контроллера на другой контроллер в ручном режиме.

Вспомогательные функции

  • Оперативная перенастройка системы и реконфигурация программного обеспечения
  • Подробная экранная помощь оператору
  • Регистрация доступа лица, осуществляющего управление ГПА, и протоколирование всех его действий
  • Поддержка единства системного времени.

Компоненты

  • SCADA КРУГ-2000®
  • Шкаф управления (ШУ) с двумя контроллерами, осуществляющими управление одним ГПА
  • АРМ оператора
  • Блок экстренного аварийного останова БЭО (встроен в шкаф управления)
  • Пульт управления КонсЭрго® в операторной с блоком ручного управления.

Данное решение реализовано на КС «Починковская» для ЭГПА-235 с СТД - 12500 (2 цеха, 14 агрегатов) ООО «Волготрансгаз», Камыш-Бурунской компрессорной станции ОАО «НК Роснефть-Ставропольнефтегаз», г. Нефтекумск

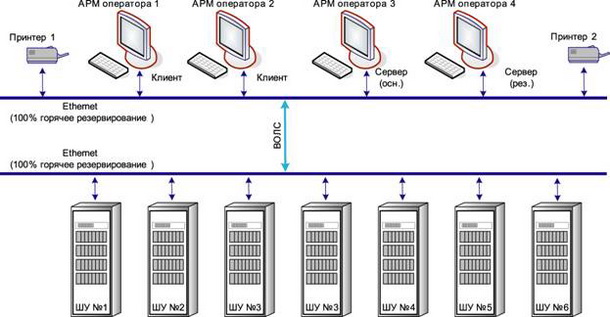

Структурная схема АСУ ТП газокомпрессорного цеха
