АСУ ТП установки газофракционирования

Объект управления

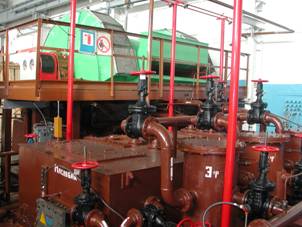

Газофракционирующая установка по переработке газовых бензинов, поступающих с установок переработки нефти, и получению пропана, бутана, изобутана и др. В состав установки входят сырьевые парки, узел очистки сырья от сероводородов, блок компримирования, блок ректификации, вспомогательные системы и др.

Цели внедрения АСУ ТП

  • приведение технологического процесса переработки нефтепродуктов в соответствие с действующими нормами и правилами
  • обеспечение высокой надежности и отказоустойчивости системы контроля и управления
  • организация связи с АСУП завода
  • улучшение условий труда обслуживающего установку персонала

Функции системы

АСУ ТП является полномасштабной системой управления и включает информационную  подсистему, подсистему противоаварийных защит и блокировок (ПАЗ), подсистемы автоматического регулирования и дистанционного управления, подсистемы сбора, визуализации и архивирования данных и т.д. Помимо перечисленных подсистем, АСУ ТП выдает управляющие сигналы в системы пожаротушения и вентиляции.

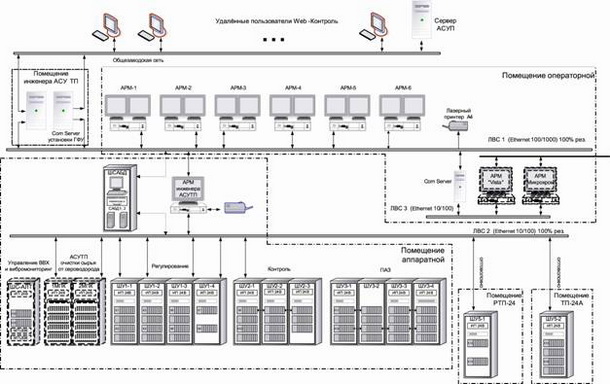

Архитектура системы

АСУ ТП представляет собой трехуровневую распределенную систему управления с использованием клиент-серверной архитектуры. В нижний уровень системы входят: микропроцессорные контроллеры подсистемы ПАЗ, автоматического регулирования, дистанционного управления и информационная подсистема. Обмен данными - по оптической линии связи. Микропроцессорные контроллеры, используемые в подсистемах ПАЗ и автоматического регулирования, выполнены со 100% «горячим» резервированием. Контроллеры информационной подсистемы - «горячее»  резервирование процессорных модулей. Особенностью данной подсистемы является обмен данными по интерфейсу RS-485 с контроллером MTL8000.

Во 2-й (средний) уровень системы входят два сервера Базы Данных (БД) - 100% «горячее» резервирование. Серверы БД предназначены для сбора, обработки оперативных данных от контроллеров и других абонентов системы, хранения и отображения архивной информации, ее предоставления абонентам верхнего уровня (станциям оператора) в режиме клиент-сервер.
Информационный обмен - по локальной вычислительной сети Fast Ethernet (100% «горячее» резервирование).

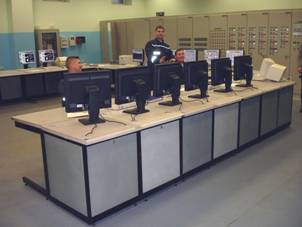

В 3-й (верхний) уровень системы входят: АРМы операторов, станция инженера АСУ ТП, Web-сервер, коммуникационный сервер, заводской коммуникационный сервер, средства печати.

Связь верхнего и среднего уровней АСУ ТП обеспечивается посредством локальной вычислительной сети на основе технологий Gigabit Ethernet (100% «горячее» резервирование).

Программное обеспечение

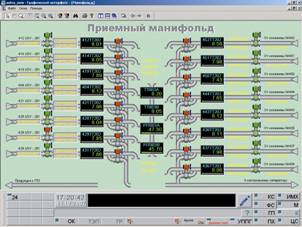

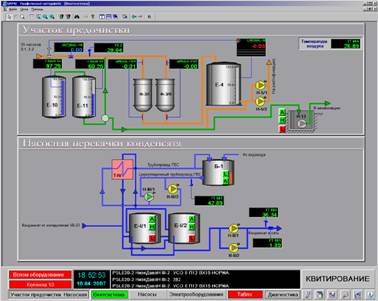

  • SCADA КРУГ-2000®
  • Система реального времени контроллера (СРВК).

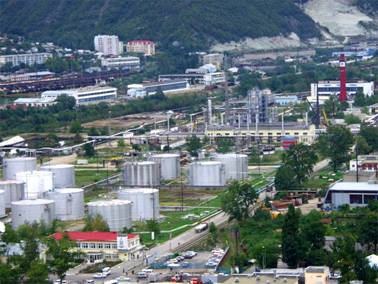

Данное решение реализовано на установке ГФУ ООО «ПО «Киришинефтеоргсинтез» (ОАО «Сургутнефтегаз»).
