АСУ ТП установки гидроочистки дизельных топлив

Объекты управления

Установки гидроочистки дизельных топлив У-1.732 (ЛЧ-24/11-1000).

Цели внедрения

  • увеличение экономичности работы
  • повышение надежности работы оборудования
  • улучшение эксплуатационных характеристик оборудования
  • повышение производительности и улучшение условий труда эксплуатационного персонала
  • выполнение требований безопасности

Функции системы

Информационные функции

  • измерение и контроль  параметров
  • обнаружение, сигнализация и регистрация отклонений параметров от установленных границ
  • ручной ввод данных
  • формирование и выдача оперативных данных
  • архивирование  предыстории параметров на жестком магнитном  диске
  • расчетные задачи
  • анализ срабатывания блокировок и защит

Управляющие  функции

  • реализация контролером режима непосредственного цифрового регулирования аналоговыми регуляторами
  • выдача со станции машиниста сигналов задания регуляторам и сигналов управления аналоговыми исполнительными механизмами с функциональной клавиатуры на контроллер
  • выдача дискретных управляющих воздействий с функциональной клавиатуры на контроллер.

Выдача управляющих воздействий осуществляется с видеокадров мнемосхем.

Управление дискретными исполнительными механизмами осуществляется  нажатием  кнопок “ОТКР/ВКЛ”, “ЗАКР/ВЫКЛ”, “СТОП”. Система  обеспечивает контроль прохождения команды с клавиатуры на монитор и контроллер.

Команды управления имеют наивысший приоритет, по сравнению с другими функциями системы. Величины управляющих воздействий и изменения логических состояний регистрируются в «ПРОТОКОЛЕ СОБЫТИЙ».

Функции диагностики

  • контроль состояния связи с УСО (контроллерами)
  • диагностика состояний узлов и плат ввода/вывода контроллера
  • диагностика состояний уровней входных сигналов, поступающих от первичных преобразователей
  • диагностика состояния связи с абонентами верхнего уровня системы
  • диагностика связи и состояния резервируемых серверов базы данных.

Вспомогательные  функции

  • тестирование и самодиагностика комплекса  технических средств ПТК системы
  • перенастройка системы (реконфигурация  программного  обеспечения)
  • разграничение прав доступа пользователей к управляющим функциям системы и регистрация входа и выхода пользователя в систему
  • зеркализация базы данных и архивов на уровне серверов базы данных
  • зеркализация базы данных на уровне резервируемых контроллеров
  • автоматическое резервирование локальных сетей для связи с абонентами системы
  • резервирование контроллеров в подсистеме защит и блокировок и подсистеме регулирования
  • подробная экранная помощь
  • коррекция времени.


Компоненты

  • Контроллеры построены со 100% «горячим» резервированием процессорной части
  • Серверы базы данных с функциями архивирования и горячим резервированием, совмещённые с АРМ оператора
  • Локальная управляющая сеть Ethernet (100%  резервирование )
  • Шкафы монтажные
  • SCADA КРУГ-2000®

Выводы

Внедрение позволит обеспечить увеличение надежности и экономичности работы установки гидроочистки за счет:

  • реализации более сложных алгоритмов контроля и управления;
  • обеспечения персонала более полной, достоверной и своевременной информацией о работе турбоагрегата;
  • улучшения диагностики оборудования и протекания технологических процессов
  • обеспечение возможности создания интегрированной информационно-управляющей системы предприятия в целом (при последующем развитии).

Данное решение реализовано на установке гидроочистки дизельных топлив У-1.732 (ЛЧ-24/11-1000) Астраханского газоперерабатывающего завода ООО «Астраханьгазпром»

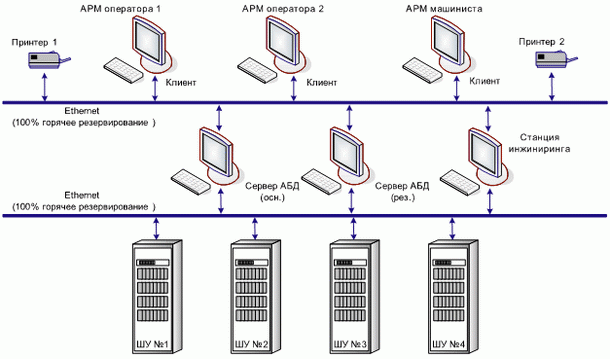

Структурная схема установки гидроочистки дизельных топлив

Внедрения: АСУ ТП установки гидроочистки дизтоплив
